Mặt bích là gì? Trong hạ tầng cơ khí công nghiệp hiện đại, việc tìm ra một phương thức kết nối vừa đảm bảo sự chắc chắn dưới áp lực cao, vừa linh hoạt cho công tác tháo lắp bảo trì là bài toán không hề đơn giản. Nếu kết nối bằng phương pháp hàn trực tiếp khiến việc thay thế thiết bị trở thành "ác mộng" cho đội ngũ kỹ thuật, còn kết nối ren lại bộc lộ nhiều hạn chế về giới hạn áp suất, thì mặt bích là gì chính là câu trả lời toàn diện nhất mà các kỹ sư lựa chọn.

Mặt bích đóng vai trò là "chốt trung gian" quan trọng, cho phép liên kết các đoạn đường ống, van công nghiệp, bơm hoặc các thiết bị áp lực khác thành một hệ thống thống nhất. Không chỉ mang lại độ kín khít cao, linh kiện này còn là nền tảng giúp việc vận hành và bảo dưỡng định kỳ trở nên đơn giản và tiết kiệm chi phí hơn bao giờ hết.

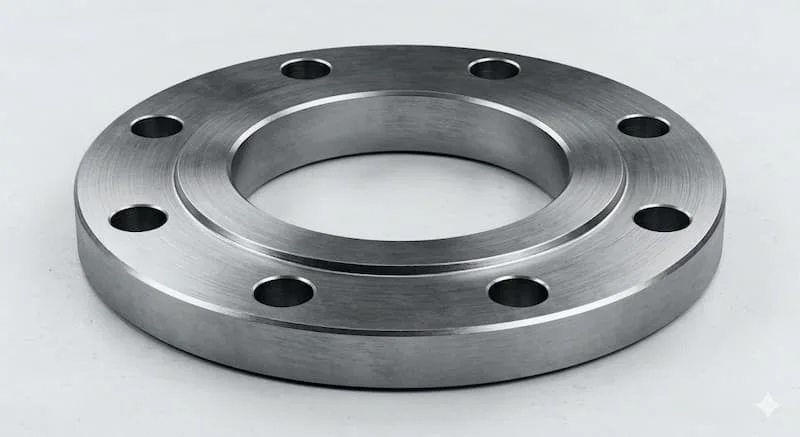

Mặt bích là gì?

Mặt bích (tên tiếng Anh: Flange) là một chi tiết cơ khí dạng hình đĩa hoặc vòng tròn được sử dụng để kết nối các đoạn ống, phụ kiện hoặc thiết bị với nhau thông qua hệ thống bu lông. Đây là phụ kiện không thể thiếu trong các công trình đường ống áp lực cao, nhà máy hóa chất, hệ thống thủy lực hay cấp thoát nước quy mô lớn, nhờ khả năng chịu lực vượt trội và tính linh hoạt trong lắp đặt.

Cấu tạo của mặt bích

Mặt bích được cấu tạo từ các bộ phận then chốt nhằm đảm bảo hiệu suất làm việc:

• Thân mặt bích: Khối vật liệu chính chịu áp lực.

• Lỗ bu lông: Vị trí để luồn bu lông nhằm tạo lực liên kết giữa hai mặt bích.

• Mặt sealing (bề mặt làm kín): Các dạng phổ biến như RF (Raised Face - mặt lồi), FF (Flat Face - mặt phẳng) hoặc RTJ (Ring Type Joint).

• Gờ tiếp xúc: Nơi đặt gioăng làm kín (gasket) để ngăn chặn lưu chất rò rỉ ra ngoài.

Nguyên lý hoạt động

Nguyên lý kết nối của mặt bích dựa trên lực ép giữa hai mặt phẳng. Khi đặt một vòng gioăng làm kín vào giữa hai mặt bích và thực hiện siết bu lông theo mô-men xoắn quy định, gioăng sẽ bị nén chặt, lấp đầy các khe hở siêu nhỏ, từ đó tạo nên một liên kết kín khít chịu được áp suất vận hành rất lớn.

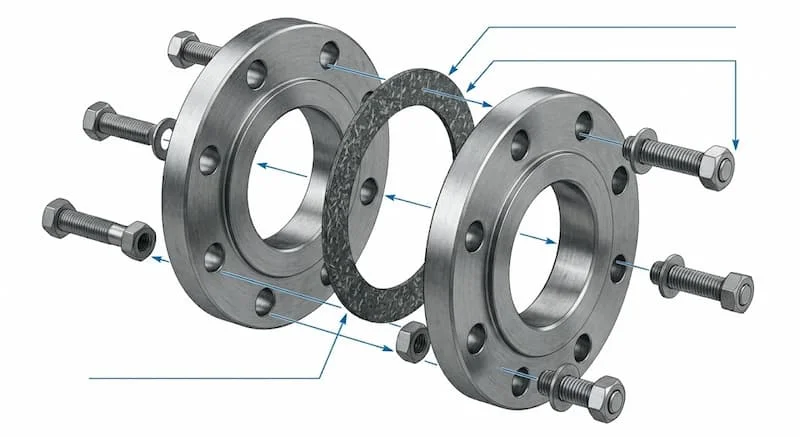

Phân tích chuyên sâu: Phân loại và tiêu chuẩn mặt bích

Các loại mặt bích thông dụng

Để đáp ứng các yêu cầu kỹ thuật đa dạng, thị trường hiện nay cung cấp nhiều loại mặt bích khác nhau:

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài, giúp giảm ứng suất tại mối nối, thường dùng cho hệ thống áp suất cao, nhiệt độ khắc nghiệt.

• Slip On Flange (Mặt bích trượt): Ống được đưa vào trong mặt bích và hàn ở hai mặt, phù hợp với các hệ thống áp suất thấp, dễ lắp đặt.

• Blind Flange (Mặt bích mù): Không có lỗ ở tâm, chuyên dùng để bịt đầu các đường ống khi cần tạm dừng hoặc cuối đường ống.

• Threaded Flange (Mặt bích nối ren): Sử dụng ren để kết nối với ống, dùng trong các hệ thống không thể thực hiện hàn.

Tiêu chuẩn kỹ thuật toàn cầu

Việc hiểu rõ các tiêu chuẩn là cực kỳ quan trọng để tránh sai lệch khi lắp đặt:

• PN (EN Standard - Châu Âu): Phân loại theo áp suất danh nghĩa (PN10, PN16, PN25, PN40...).

• ANSI/ASME (Mỹ): Sử dụng các Class (150, 300, 600...) dựa trên tiêu chuẩn công nghiệp dầu khí.

• JIS (Nhật Bản): Phổ biến tại các công trình ở châu Á.

• Lưu ý: Các tiêu chuẩn này không tương thích hoàn toàn về kích thước lỗ bu lông hoặc đường kính ngoài, do đó không được tự ý trộn lẫn các tiêu chuẩn khác nhau trong cùng một mối nối.

So sánh mặt bích và nối ren

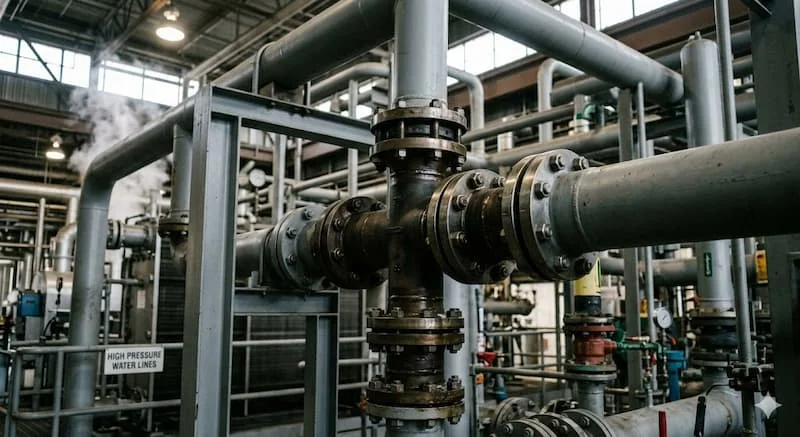

Ứng dụng thực tế và sai lầm khi chọn lựa

Mặt bích đóng vai trò xương sống trong hầu hết các hệ thống công nghiệp như: cấp thoát nước, nhà máy hóa chất, hệ thống hơi nước (steam), dầu khí, HVAC và phòng cháy chữa cháy. Một khi đường ống có kích thước từ DN50 trở lên, việc sử dụng mặt bích gần như là bắt buộc để đảm bảo tính an toàn và khả năng bảo trì.

Sai lầm phổ biến: Nhiều người dùng thường bỏ qua việc đồng bộ tiêu chuẩn (ví dụ cố lắp mặt bích ANSI vào van chuẩn DIN), dẫn đến không thể xỏ vừa bu lông. Ngoài ra, lỗi siết bu lông không đều (siết tập trung ở một bên) khiến gioăng bị lệch, gây rò rỉ ngay lần vận hành đầu tiên là lỗi kỹ thuật rất nghiêm trọng cần tránh.

Hướng dẫn lắp đặt mặt bích đúng kỹ thuật

Để hệ thống vận hành bền bỉ, hãy tuân thủ checklist kỹ thuật dưới đây:

1. Xác định đúng tiêu chuẩn: Đảm bảo mặt bích khớp hoàn toàn với tiêu chuẩn của ống và thiết bị (PN/ANSI/JIS).

2. Kiểm tra bề mặt: Làm sạch bụi bẩn và kiểm tra độ phẳng của bề mặt tiếp xúc.

3. Lựa chọn gioăng (Gasket): Sử dụng loại gioăng phù hợp với nhiệt độ và tính chất hóa học của lưu chất.

4. Siết bu lông: Thực hiện theo phương pháp đối xứng hình chéo để tạo lực ép đồng đều trên toàn bộ bề mặt bích.

5. Căn chỉnh: Đảm bảo đường ống không bị lệch tâm trước khi siết chặt bu lông cuối cùng.

Câu hỏi thường gặp (FAQ)

Mặt bích là gì và dùng để làm gì?

Dùng để tạo ra các điểm kết nối tháo lắp được giữa đường ống với ống, hoặc giữa đường ống với các thiết bị như van, máy bơm.

PN và ANSI khác nhau thế nào?

Đây là hai hệ tiêu chuẩn đến từ hai khu vực địa lý khác nhau, quy cách về kích thước và chịu áp cũng khác biệt rõ rệt.

Có thể thay thế hàn bằng mặt bích không?

Có, hoàn toàn có thể và đây là lựa chọn tối ưu cho những khu vực yêu cầu bảo trì thường xuyên.

Vật liệu nào tốt nhất?

Tùy môi trường; inox 316 là "vua" trong các môi trường ăn mòn, thép carbon là lựa chọn kinh tế cho môi trường thông thường.

Kết luận

Hiểu rõ mặt bích là gì và cách vận dụng đúng các tiêu chuẩn kỹ thuật không chỉ giúp hệ thống đường ống của bạn đạt hiệu suất cao nhất mà còn giảm thiểu rủi ro vận hành. Đầu tư đúng loại mặt bích ngay từ đầu chính là cách bảo vệ hệ thống khỏi những hư hỏng tốn kém trong tương lai.
