Mặt bích inox JIS 10K và van inox 304 phi 34: Cách chọn đúng chuẩn kỹ thuật

Trong quy trình lắp đặt hệ thống đường ống công nghiệp, việc kết nối các thiết bị như van inox 304 phi 34 vào đường ống chính luôn đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật. Nhiều kỹ sư và thợ lắp đặt thường ưu tiên sử dụng bích inox JIS 10K như một giải pháp kết nối tiêu chuẩn nhờ độ bền và tính đồng bộ cao.

Tuy nhiên, một vấn đề thực tế nảy sinh: "JIS 10K thực chất là gì và nó có thực sự khớp với mọi loại van phi 34 trên thị trường hay không?". Việc chọn sai tiêu chuẩn mặt bích (ví dụ nhầm giữa JIS của Nhật với ANSI của Mỹ) không chỉ dẫn đến tình trạng lệch lỗ bu lông, không thể lắp đặt, mà còn gây ra những rủi ro nghiêm trọng về rò rỉ lưu chất và mất an toàn áp suất. Bài viết này sẽ phân tích chuyên sâu về thông số mặt bích JIS 10K và mối liên hệ mật thiết với van inox DN25 (phi 34) để bạn có lựa chọn chính xác nhất.

1. Mặt bích inox JIS 10K là gì? Ý nghĩa của tiêu chuẩn Nhật Bản

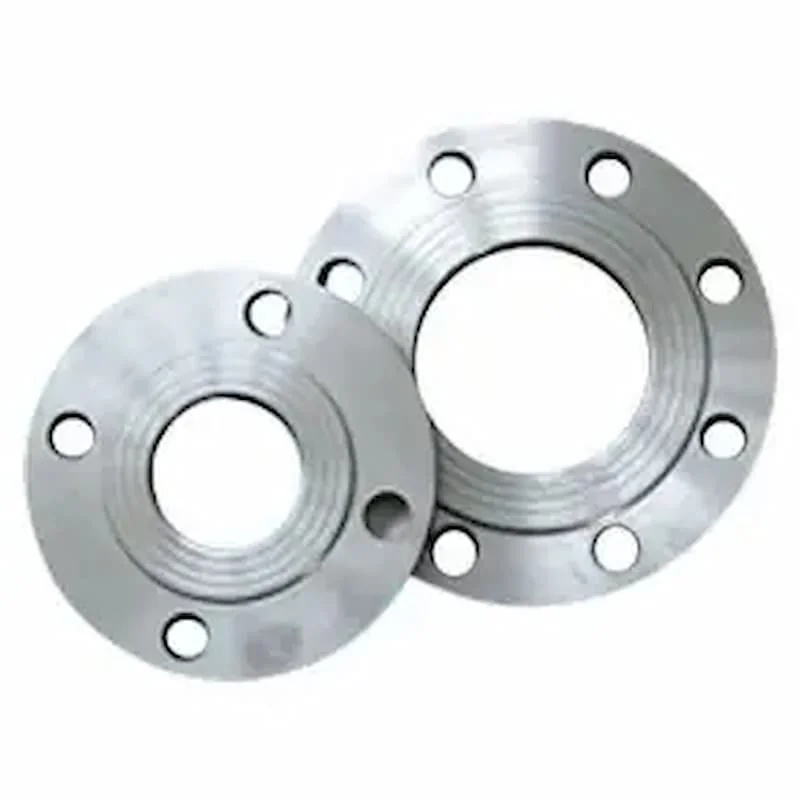

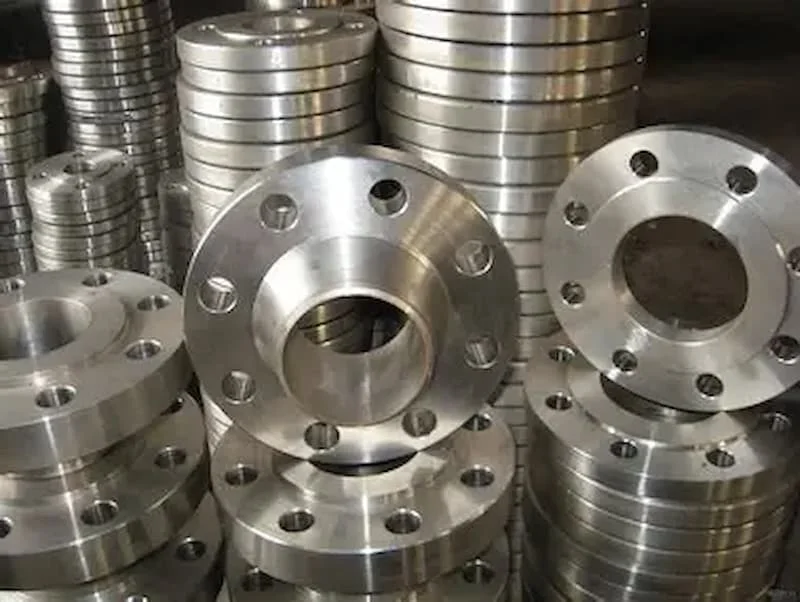

bích inox JIS 10K là một loại phụ kiện cơ khí có dạng hình đĩa tròn, được đục lỗ bu lông xung quanh để kết nối hai đoạn ống hoặc kết nối ống với van và các thiết bị ngoại vi khác. Đây là sản phẩm được sản xuất theo bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS).

Ý nghĩa của ký hiệu "10K"

Ký hiệu 10K trong tiêu chuẩn JIS không phải là kích thước, mà là cấp áp lực (Pressure Rating). Cụ thể:

• 10K tương đương với khả năng chịu áp lực làm việc danh nghĩa là 10 kgf/cm² (xấp xỉ 10 bar hoặc 1 MPa) ở nhiệt độ môi trường.

• Vật liệu chế tạo thường là inox 304 hoặc inox 316, giúp mặt bích có khả năng kháng lại sự ăn mòn hóa học và oxy hóa từ môi trường bên ngoài.

Vai trò chính của bích inox JIS 10K là tạo ra một mối nối có thể tháo rời, giúp việc bảo trì, thay thế van hoặc vệ sinh đường ống trở nên dễ dàng hơn nhiều so với phương pháp hàn chết.

2. Van inox 304 phi 34 và mối liên hệ với mặt bích JIS 10K

Khi nhắc đến van inox 304 phi 34, chúng ta đang nói về kích thước đường kính ngoài của ống (34mm), tương đương với kích thước danh định DN25 (1 inch).

Sự đồng bộ là yếu tố then chốt

Không phải mọi van phi 34 đều dùng được với mặt bích. Thực tế, van inox trên thị trường chia làm hai kiểu kết nối chính:

1. Nối ren: Van có ren trong hoặc ren ngoài, vặn trực tiếp vào ống. Loại này không cần mặt bích.

2. Nối bích (Flanged end): Thân van đã có sẵn hai mặt bích ở hai đầu. Lúc này, bạn bắt buộc phải dùng bích inox JIS 10K để đối ứng.

Insight kỹ thuật: Để lắp đặt thành công, mặt bích trên đường ống phải trùng khớp hoàn toàn với mặt bích đúc sẵn trên thân van về: tiêu chuẩn (JIS), cấp áp lực (10K) và kích thước (DN25). Nếu van của bạn sản xuất theo chuẩn JIS nhưng bạn lại mua mặt bích chuẩn ANSI (Mỹ), các lỗ bu lông chắc chắn sẽ bị lệch tâm dù cả hai đều dành cho ống phi 34.

3. Phân loại mặt bích inox JIS 10K phổ biến

Tùy vào vị trí lắp đặt và yêu cầu về độ kín, mặt bích JIS 10K được chia thành nhiều loại hình dáng khác nhau:

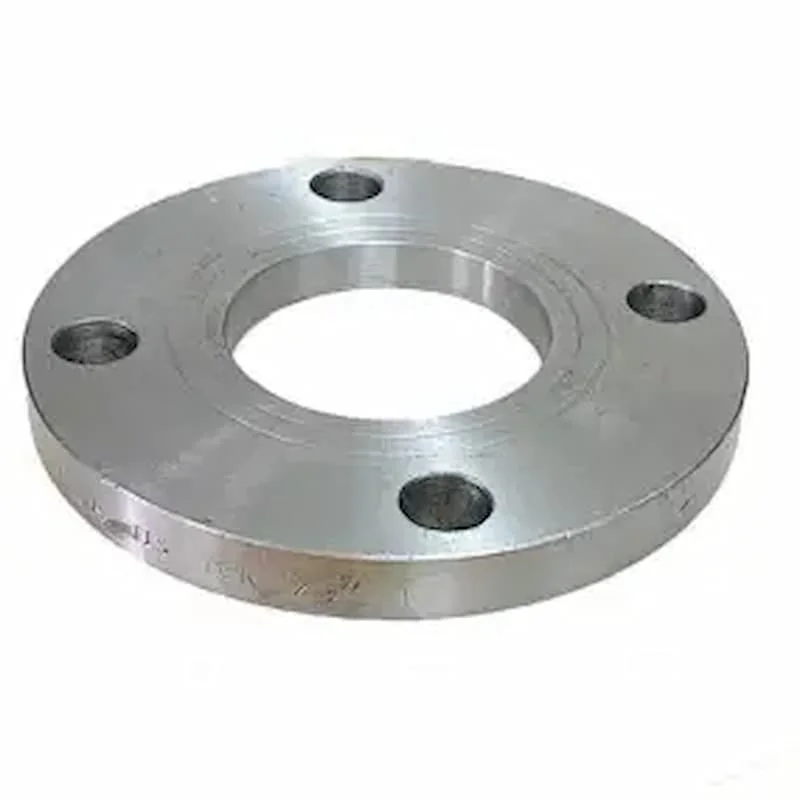

• Mặt bích trượt (Slip-on Flange): Đây là loại phổ biến nhất cho hệ thống phi 34. Ống được xỏ xuyên qua lỗ mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Nó dễ căn chỉnh và chi phí thấp.

• Mặt bích mù (Blind Flange): Một chiếc đĩa kín không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ.

• Mặt bích hàn cổ (Weld Neck): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực và rung lắc cực tốt, thường dùng trong các hệ thống đòi hỏi độ an toàn cao.

• Bề mặt tiếp xúc (Face type):

  • RF (Raised Face): Có gờ lồi lên ở phần tâm, giúp tập trung áp lực vào gioăng, tăng độ kín.

  • FF (Flat Face): Bề mặt phẳng hoàn toàn.

4. Thông số kỹ thuật chi tiết của mặt bích JIS 10K DN25 (Phi 34)

Khi chọn mua bích inox JIS 10K cho van phi 34, bạn cần đặc biệt lưu ý các thông số kích thước cố định sau đây để đảm bảo tính lắp lẫn:

• Đường kính định danh: DN25.

• Đường kính ngoài (D): 125 mm.

• Đường kính tâm lỗ bu lông (C): 90 mm.

• Số lỗ bu lông (n): 4 lỗ.

• Đường kính lỗ bu lông (h): 19 mm (sử dụng bu lông M16).

• Độ dày mặt bích (t): Thường dao động từ 12mm đến 14mm tùy theo nhà sản xuất nhưng phải đảm bảo tiêu chuẩn JIS.

Việc nắm rõ các thông số này giúp bạn kiểm tra nhanh thiết bị ngay tại công trường, tránh tình trạng lắp van inox 304 vào nhưng không thể xỏ bu lông qua do sai khoảng cách tâm lỗ.

5. So sánh JIS 10K với các tiêu chuẩn quốc tế khác (ANSI, DIN)

Trong ngành nước và khí, sự nhầm lẫn giữa các hệ tiêu chuẩn mặt bích là nguyên nhân hàng đầu gây lãng phí.

Lời khuyên chuyên gia: Nếu hệ thống của bạn sử dụng phần lớn thiết bị từ các nước Châu Á (Hàn Quốc, Đài Loan, Nhật Bản), hãy trung thành với bích inox JIS 10K. Việc trộn lẫn các tiêu chuẩn khác nhau vào cùng một hệ thống sẽ khiến công tác bảo trì sau này trở thành ác mộng.

6. Tại sao chọn đúng mặt bích cho van inox 304 phi 34 lại quan trọng?

Mặt bích không chỉ là vật kết nối, nó là "điểm yếu" tiềm tàng của mọi hệ thống áp lực cao.

1. Đảm bảo độ kín tuyệt đối: Khi mặt bích chuẩn JIS 10K khớp hoàn toàn với van, gioăng làm kín sẽ được ép đều, loại bỏ nguy cơ rò rỉ lưu chất (đặc biệt nguy hiểm nếu là hóa chất).

2. An toàn áp lực: Một mặt bích inox 304 chuẩn sẽ chịu được những cú sốc áp suất (thủy kích) mà không bị nứt vỡ hoặc biến dạng bề mặt.

3. Tối ưu tuổi thọ: Khi các lỗ bu lông đồng tâm, ứng suất lên bu lông và thân van là thấp nhất, giúp hệ thống vận hành bền bỉ hơn 15-20 năm.

7. Checklist chọn mặt bích inox JIS 10K chuẩn xác

Để không mắc sai lầm khi mua hàng, hãy thực hiện theo checklist sau:

• [ ] Xác nhận tiêu chuẩn: Thiết bị đang dùng là JIS, ANSI hay DIN?

• [ ] Xác nhận kích thước: Ống phi 34 bắt buộc phải chọn mặt bích DN25.

• [ ] Xác nhận vật liệu: Dùng inox 304 cho nước sạch/thải nhẹ, dùng inox 316 cho môi trường axit/muối biển.

• [ ] Kiểm tra bề mặt: Không có vết nứt, lỗ bu lông được gia công nhẵn mịn, không có bavia.

• [ ] Chứng từ CO/CQ: Đảm bảo sản phẩm có nguồn gốc rõ ràng, đúng mác thép inox 304 để tránh hàng giả, hàng kém chất lượng bị gỉ sét sau vài tháng.

8. Hướng dẫn lắp đặt mặt bích và van đúng kỹ thuật

1. Làm sạch: Lau sạch bề mặt tiếp xúc của mặt bích và thân van. Cặn bẩn có thể làm hỏng gioăng.

2. Đặt gioăng: Đặt gioăng làm kín (cao su, PTFE hoặc chì) vào giữa hai mặt bích. Gioăng phải có kích thước chuẩn DN25.

3. Căn chỉnh: Xỏ bu lông qua các lỗ. Không được dùng lực mạnh để ép các lỗ bu lông bị lệch vào nhau.

4. Siết lực: Siết bu lông theo hình ngôi sao (đối xứng) để lực ép được phân bổ đều lên bề mặt mặt bích. Đừng siết quá chặt một bên ngay từ đầu.

9. FAQ - Câu hỏi thường gặp

1. bích inox JIS 10K dùng bu lông kích cỡ bao nhiêu?

Đối với size DN25 (phi 34), tiêu chuẩn JIS 10K sử dụng 4 lỗ bu lông đường kính 19mm, thường lắp bu lông M16.

2. Có thể lắp mặt bích JIS 10K vào van chuẩn ANSI Class 150 không?

Không. Khoảng cách tâm lỗ và đường kính ngoài của hai tiêu chuẩn này khác nhau, bạn sẽ không thể xỏ bu lông qua được.

3. Làm sao phân biệt mặt bích inox 304 và inox 201?

Mặt bích 304 thường có độ bóng mờ, không bị gỉ sét khi thử với axit chuyên dụng hoặc nam châm sẽ không hút (hoặc hút cực nhẹ do gia công).

Kết luận

Việc lựa chọn bích inox JIS 10K cho hệ thống van inox 304 phi 34 là một giải pháp kỹ thuật tối ưu, đảm bảo cả tính thẩm mỹ và độ bền cơ học. Tuy nhiên, tính đồng bộ giữa các tiêu chuẩn quốc tế là điều tiên quyết. Chỉ một sai sót nhỏ trong việc xác định tiêu chuẩn bích cũng có thể làm trì trệ toàn bộ dự án của bạn.
