Lọc chữ Y là gì?

Lọc chữ Y là gì? Nước hay lưu chất chạy trong đường ống hiếm khi hoàn toàn sạch: có thể lẫn cát, rỉ sét, mạt kim loại, cặn đường ống hoặc mảnh vụn. Nếu những thứ này đi thẳng vào van, máy bơm, đồng hồ đo hay thiết bị điều khiển, chúng có thể gây kẹt, tắc hoặc giảm hiệu suất của thiết bị.

Đó là lý do lọc nước chữ Y (Y-Strainer) thường được đặt trên đường ống, ngay trước các thiết bị cần bảo vệ.

Bài viết này trả lời lần lượt: lọc nước chữ Y là gì, giữ được loại cặn nào, có những loại nào, chọn lưới bao nhiêu mesh, lắp ở đâu và vệ sinh ra sao.

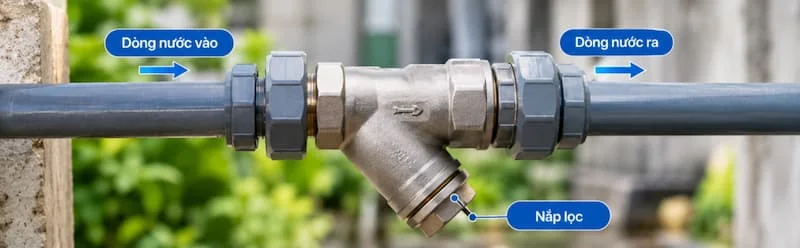

Lọc chữ Y là gì?

Lọc chữ Y, hay Y-Strainer, là thiết bị lọc cơ học lắp trực tiếp trên đường ống để giữ lại cặn bẩn, rác và các hạt rắn trong dòng lưu chất. Thân thiết bị có dạng chữ Y, trong đó một nhánh chứa lưới lọc để tách tạp chất trước khi dòng chảy đến thiết bị phía sau.

"Y" xuất phát từ hình dạng đặc trưng của thân lọc; "strainer" thường chỉ thiết bị lọc cơ học bằng lưới. Bạn có thể gặp các tên gọi: Y lọc, lọc Y, van lọc Y, Y-Strainer.

Lưu ý: lọc nước chữ Y chủ yếu xử lý tạp chất cơ học, không phải thiết bị xử lý toàn diện chất lượng nước.

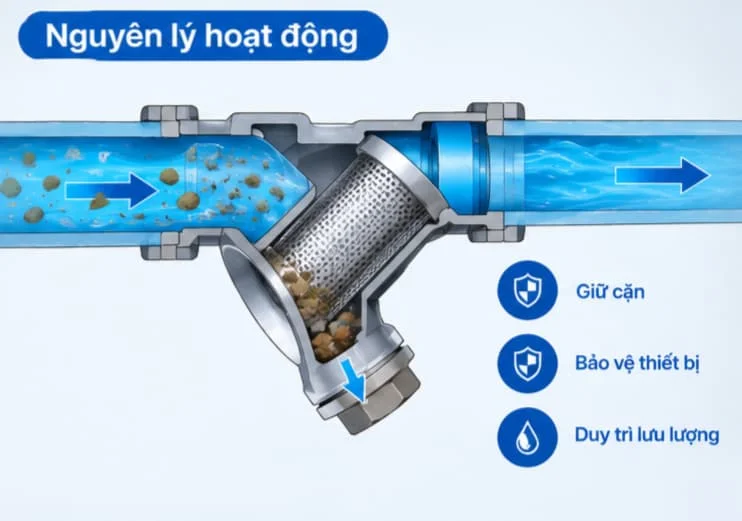

Nguyên lý hoạt động của lọc nước chữ Y

Dòng chảy đi theo chuỗi: lưu chất vào → thân lọc → lưới lọc → thiết bị phía sau.

1. Lưu chất đi vào cửa IN.

2. Dòng chảy đi qua lưới lọc.

3. Hạt cặn lớn hơn khe/lỗ lọc bị giữ lại.

4. Lưu chất tiếp tục ra cửa OUT.

5. Cặn tích tụ trong khoang lọc.

6. Khi cặn nhiều, tháo lưới hoặc dùng bộ phận xả cặn (tùy thiết kế) để vệ sinh.

Vì sao thân có dạng chữ Y? Nhánh nghiêng tạo khoang chứa lưới, cặn có không gian tích tụ riêng, lưới tháo ra vệ sinh được và thiết kế khá gọn trên đường ống.

Lọc Y hoạt động bằng cơ chế lọc cơ học, không cần nguồn điện riêng để giữ cặn.

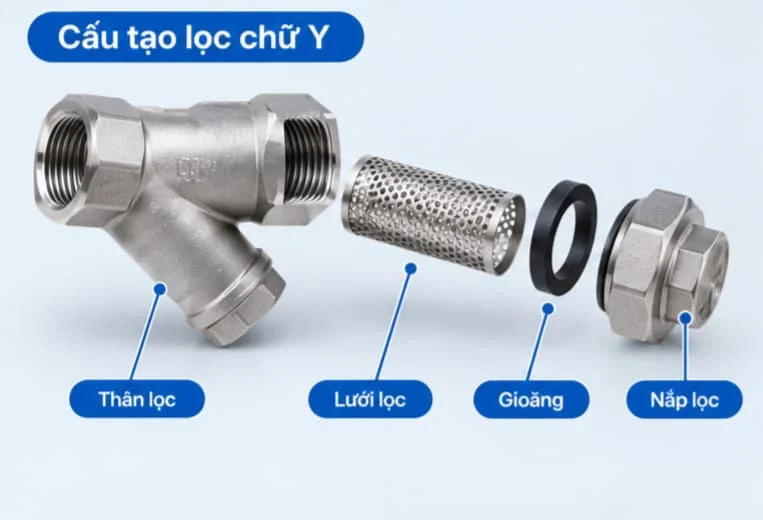

Cấu tạo lọc chữ Y gồm những bộ phận nào?

1. Thân lọc. Hình chữ Y, chịu áp lực và kết nối với đường ống. Có thể bằng đồng, gang, inox, thép hoặc nhựa kỹ thuật.

2. Lưới lọc. Bộ phận quan trọng nhất, trực tiếp giữ cặn. Có thể là lưới đan hoặc lưới đục lỗ, thường bằng inox. Kích thước mắt lưới quyết định loại cặn được giữ lại.

3. Nắp lọc. Đóng khoang chứa lưới, tháo được để kiểm tra và vệ sinh.

4. Gioăng làm kín. Nằm giữa các bề mặt ghép, hạn chế rò rỉ.

5. Nút xả cặn. Có ở một số thiết kế, cho phép xả cặn thuận tiện mà không nhất thiết tháo toàn bộ lưới.

Trong đó, lưới lọc quyết định phần lớn hiệu quả, còn thân lọc quyết định độ bền và khả năng chịu áp.

Lọc nước chữ Y có những loại nào?

Theo vật liệu:

Theo kiểu kết nối: nối ren, mặt bích, hàn và một số dạng chuyên dụng khác.

Theo môi chất: nước, dầu, khí, hơi và một số chất lỏng công nghiệp.

Đừng chọn chỉ dựa vào tên "lọc Y". Phải đối chiếu vật liệu và thông số với môi chất thực tế của hệ thống.

Thông số lọc nước chữ Y cần quan tâm

1. Kích thước danh nghĩa: DN15, DN20, DN25, DN32, DN40, DN50 và các cỡ lớn hơn. Một số dòng nhỏ có dải DN15–DN50, các dòng công nghiệp có dải rộng hơn.

2. Kiểu kết nối: ren, mặt bích hoặc hàn.

3. Vật liệu thân: đồng, inox 304/316, gang, thép, nhựa.

4. Vật liệu lưới: thường là inox; cần xét khả năng tương thích với môi chất.

5. Áp suất làm việc: không chọn theo kích thước đơn thuần, cần xem PN/áp suất danh định của nhà sản xuất.

6. Nhiệt độ: đặc biệt quan trọng với nước nóng, hơi, dầu hoặc môi chất nhiệt.

Nếu chỉ nhìn DN mà bỏ qua áp suất và nhiệt độ, thiết bị có thể lắp được nhưng không đảm bảo an toàn và độ bền khi vận hành.

Mesh và micron của lọc nước chữ Y là gì?

Mesh thể hiện mật độ mắt lưới theo cách quy ước. Mesh cao không nên hiểu đơn giản là "luôn tốt hơn".

Micron thể hiện kích thước khe/lỗ lọc theo micromet. Kích thước càng nhỏ thì khả năng giữ hạt nhỏ càng cao.

Vì sao không nên chọn lưới càng mịn càng tốt? Lưới quá mịn có thể:

• Nhanh tích cặn.

• Tăng chênh áp.

• Làm giảm lưu lượng.

• Tăng tần suất vệ sinh.

Ngược lại, lưới quá thô có thể không giữ được loại cặn hệ thống cần loại bỏ. Các tài liệu kỹ thuật về Y-Strainer cũng lưu ý cần cân bằng giữa khả năng giữ cặn và tổn thất áp suất/lưu lượng.

Lọc nước chữ Y khác gì bộ lọc nước và lọc giỏ?

So với bộ lọc nước:

So với lọc giỏ (Basket Strainer): lọc Y có thiết kế nhỏ gọn; lọc giỏ thường có khoang chứa cặn lớn hơn. Với hệ thống nhiều cặn hoặc muốn giảm tần suất bảo trì, hãy cân nhắc loại strainer phù hợp thay vì mặc định chọn lọc Y.

Lọc nước chữ Y được dùng ở đâu?

• Hệ thống cấp nước: lọc cặn trước van, đồng hồ và thiết bị dùng nước.

• Máy bơm: bố trí ở vị trí phù hợp để hạn chế cặn đi vào thiết bị phía sau.

• HVAC: trong hệ nước tuần hoàn, bảo vệ bơm, van điều khiển và thiết bị trao đổi nhiệt.

• PCCC: có thể dùng trong một số cấu hình để kiểm soát tạp chất, nhưng việc lựa chọn phải tuân thủ yêu cầu thiết kế và tiêu chuẩn của hệ thống.

• Công nghiệp: nước công nghiệp, dầu, khí/hơi tùy loại lọc Y và thông số sản phẩm.

Khi nào nên lắp lọc nước chữ Y?

Nên cân nhắc khi:

• Đường ống có nguy cơ chứa cặn.

• Phía sau có thiết bị nhạy cảm.

• Cần bảo vệ van hoặc máy bơm.

• Hệ thống cần lọc cơ học trước thiết bị.

• Muốn một thiết bị lọc dễ tháo vệ sinh.

Sơ đồ đề xuất: Nguồn/lưu chất → Lọc nước chữ Y → Van/đồng hồ/bơm/thiết bị cần bảo vệ.

Nếu không có lớp lọc này, cặn và mạt kim loại có thể làm kẹt van, mài mòn bơm hoặc sai lệch số đo, dẫn đến sửa chữa tốn kém hơn nhiều so với chi phí một chiếc lọc. Tuy nhiên, vị trí thực tế phải căn cứ vào sơ đồ hệ thống và hướng dòng chảy của nhà sản xuất.

Những sai lầm thường gặp khi sử dụng lọc chữ Y

1. Chọn lưới quá mịn → nhanh nghẹt, tăng tổn thất áp suất.

2. Không vệ sinh lưới → cặn tích tụ làm giảm lưu lượng.

3. Lắp ngược chiều dòng chảy → thiết bị không làm việc đúng thiết kế.

4. Chọn sai vật liệu → có thể ăn mòn hoặc không phù hợp môi chất.

5. Chỉ nhìn DN, bỏ qua áp suất → cùng kích thước nhưng cấp áp suất khác nhau.

6. Nhầm lọc Y với bộ lọc nước tinh → lọc Y chủ yếu bảo vệ hệ thống bằng lọc cơ học, không thay thế hệ thống xử lý nước chuyên dụng.

Cách chọn lọc nước chữ Y phù hợp

Bước 1: Xác định môi chất. Nước, dầu, khí, hơi hay chất lỏng công nghiệp.

Bước 2: Xác định kích thước đường ống. Ví dụ DN15, DN20, DN25, DN32, DN50...

Bước 3: Chọn kiểu kết nối. Ren, mặt bích hoặc hàn.

Bước 4: Chọn vật liệu. Đối chiếu môi trường, nhiệt độ, áp suất và khả năng ăn mòn.

Bước 5: Chọn lưới. Xác định mesh, micron/kích thước khe lọc và loại cặn cần giữ.

Bước 6: Kiểm tra thông số vận hành. Áp suất, nhiệt độ, lưu lượng và tổn thất áp suất cho phép.

Cách vệ sinh lọc nước chữ Y

1. Ngừng hệ thống và cô lập đoạn ống cần bảo trì.

2. Xả áp và lưu chất còn lại nếu cần.

3. Tháo nắp lọc, lấy lưới ra.

4. Loại bỏ cặn, vệ sinh lưới bằng phương pháp phù hợp.

5. Kiểm tra lưới có rách hay biến dạng không, kiểm tra gioăng.

6. Lắp lại đúng vị trí.

7. Mở hệ thống từ từ, kiểm tra rò rỉ và chênh áp/lưu lượng.

Lưu ý: tần suất vệ sinh không nên cố định cho mọi hệ thống. Hãy căn cứ vào lượng cặn thực tế và tình trạng chênh áp, lưu lượng.

Câu hỏi thường gặp về lọc chữ Y

Lọc nước chữ Y là gì?

Là thiết bị lọc cơ học trên đường ống, dùng lưới để giữ cặn và tạp chất rắn trước khi lưu chất đến các thiết bị phía sau.

Lọc nước chữ Y dùng để làm gì?

Loại bỏ cặn cơ học và bảo vệ máy bơm, van, đồng hồ đo hoặc thiết bị điều khiển khỏi tạp chất trong dòng chảy.

Lọc nước chữ Y có lọc được nước sạch để uống không?

Không nên xem đây là thiết bị xử lý nước uống. Nó chủ yếu giữ cặn cơ học; nếu cần xử lý nước sinh hoạt hoặc nước uống, phải dùng công nghệ lọc phù hợp mục tiêu chất lượng nước.

Lọc nước chữ Y có cần vệ sinh không?

Có. Khi cặn tích tụ trên lưới, tiết diện dòng chảy giảm và tổn thất áp suất có thể tăng. Cần vệ sinh theo tình trạng thực tế của hệ thống.

Nên chọn lọc nước chữ Y inox hay đồng?

Không có lựa chọn phù hợp cho mọi hệ thống. Cần căn cứ môi chất, nhiệt độ, áp suất, mức ăn mòn, kích thước và yêu cầu độ bền.

Kết luận

Ba ý cần nhớ về lọc  chữ Y:

• Là thiết bị lọc cơ học giữ lại cặn và tạp chất rắn trong dòng lưu chất.

• Hiệu quả phụ thuộc vào kích thước, vật liệu, kiểu kết nối và đặc biệt là lưới lọc.

• Lưới quá mịn làm tăng tần suất vệ sinh và tổn thất áp suất; lưới quá thô lại không đáp ứng yêu cầu lọc.

Nếu cần chọn lọc nước chữ Y cho hệ thống cụ thể, hãy xác định trước DN/đường kính ống, loại lưu chất, áp suất, nhiệt độ và kích thước cặn cần giữ. Những thông tin này giúp chọn đúng loại lọc, thay vì chỉ chọn theo kích thước đường ống.
