Air reducing valve là gì?

Air reducing valve là gì? Máy nén khí thường tạo ra áp suất cao hơn mức mà từng thiết bị thực sự cần. Nếu đưa trực tiếp khí áp suất cao vào thiết bị, cơ cấu chấp hành hoặc đường ống, chúng có thể không làm việc ở điều kiện mong muốn. Nhiều thiết bị còn cần áp suất ổn định để giữ tốc độ, lực hoặc chu kỳ hoạt động.

Vì vậy, cần một thiết bị giảm và điều chỉnh áp suất khí ở phía hạ lưu. Van giảm áp giảm áp suất khí đầu vào xuống mức áp suất đầu ra được cài đặt, đồng thời giữ áp suất đầu ra ổn định hơn khi hệ thống có biến động. Trong khí nén, thiết bị này thường được gọi gần nghĩa với air pressure regulator hoặc pressure reducing valve.

Air reducing valve là gì?

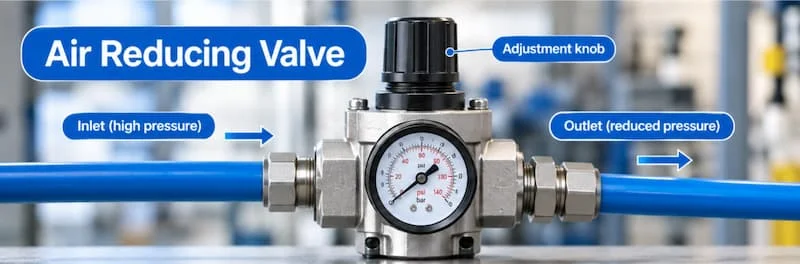

Air reducing valve là van giảm áp dùng cho môi chất khí, có nhiệm vụ giảm áp suất khí ở phía đầu vào xuống mức áp suất đầu ra được cài đặt và kiểm soát áp suất phía hạ lưu. Trong hệ thống khí nén, thiết bị còn được gọi là air pressure reducing valve hoặc air pressure regulator.

Giải nghĩa tên gọi:

• Air: môi chất là khí.

• Reducing: giảm áp suất.

• Valve: cơ cấu điều tiết dòng khí.

Mục tiêu không đơn giản là "làm áp suất thấp đi", mà là kiểm soát áp suất đầu ra phù hợp với thiết bị sử dụng.

Nguyên lý hoạt động của van giảm áp

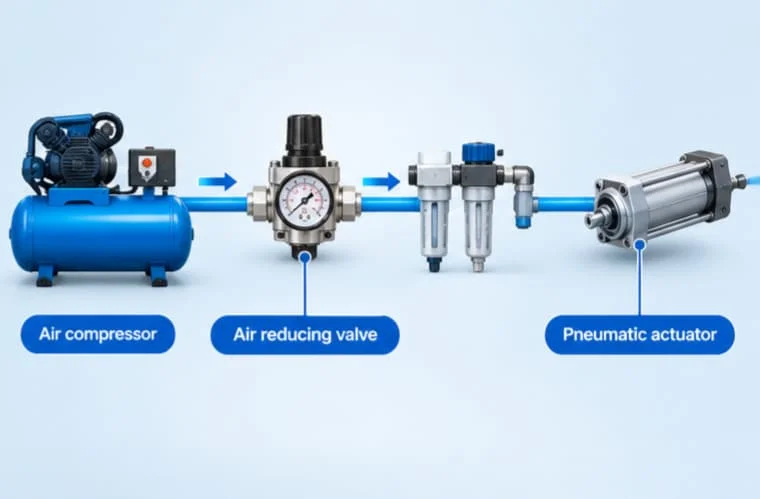

Sơ đồ: Nguồn khí áp cao → Van giảm áp → Khí áp thấp/ổn định → Thiết bị sử dụng.

1. Khí đi vào van: khí nén từ máy nén hoặc bình chứa vào phía inlet.

2. Cơ cấu van điều tiết: valve seat, valve disc/poppet hoặc piston/diaphragm điều chỉnh tiết diện dòng khí.

3. Nhận tín hiệu áp suất đầu ra: áp suất downstream tác động lên diaphragm hoặc piston.

4. Cân bằng lực: lực từ áp suất đầu ra được cân bằng với lò xo điều chỉnh.

5. Duy trì áp suất: nếu áp suất đầu ra thay đổi, cơ cấu van điều chỉnh lại độ mở để đưa áp suất về gần mức cài đặt.

Một số thiết kế dùng diaphragm, spring, valve stem và valve seat; loại piston được dùng cho những ứng dụng cần đặc tính khác. Có thiết kế cho tàu biển được mô tả với diaphragm, spring, valve rod, valve disc và cơ chế phản hồi từ áp suất downstream.

Nói ngắn gọn, van luôn "đo" áp suất phía sau nó và tự điều chỉnh độ mở để giữ mức đã cài.

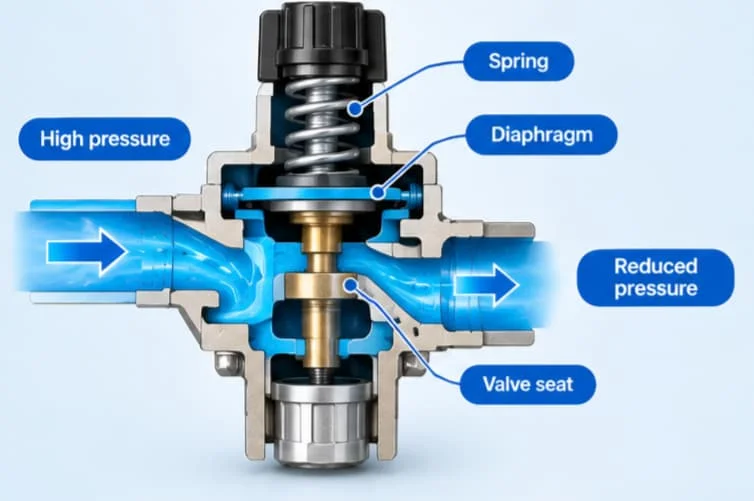

Cấu tạo van giảm áp gồm những bộ phận nào?

Tùy thiết kế, các bộ phận thường gặp gồm:

• Valve body: chứa cơ cấu bên trong, có inlet và outlet, chịu áp suất hệ thống.

• Valve seat: vị trí đóng/mở dòng khí, ảnh hưởng trực tiếp đến khả năng điều chỉnh.

• Valve disc/poppet: điều tiết lượng khí đi qua van.

• Diaphragm hoặc piston: nhận tác động của áp suất downstream để điều khiển cơ cấu van.

• Spring: tạo lực đối kháng, liên quan trực tiếp đến giá trị áp suất cài đặt.

• Adjustment screw/knob: cho phép người vận hành chỉnh áp suất đầu ra.

• Pressure gauge: một số model tích hợp đồng hồ để theo dõi áp suất downstream.

• Kết nối inlet/outlet: ren, nối ống, flange hoặc kiểu chuyên dụng.

Bộ ba seat – diaphragm/piston – spring quyết định phần lớn độ ổn định của áp suất đầu ra, nên cũng là nơi thường cần kiểm tra nhất khi van làm việc không đúng.

Các loại van giảm áp phổ biến

Nên phân loại theo cơ cấu và ứng dụng:

1. Diaphragm type. Dùng màng đàn hồi để cảm nhận áp suất. Điều chỉnh tốt, phù hợp nhiều hệ thống khí nén, thiết kế phổ biến.

2. Piston type. Dùng piston để điều khiển cơ cấu giảm áp. Có thể phù hợp ứng dụng cần áp suất cao hơn, độ bền cơ học hoặc điều kiện làm việc đặc thù.

3. Direct-acting. Áp suất downstream tác động trực tiếp lên cơ cấu điều khiển.

4. Pilot-operated. Dùng pilot để điều khiển van chính, phù hợp khi cần lưu lượng lớn, kiểm soát áp suất tốt hơn, thường trong hệ thống công nghiệp.

Các van giảm áp công nghiệp có thể dùng cấu trúc piston, diaphragm hoặc pilot valve tùy thiết kế; một số sản phẩm marine được công bố dạng piston type kèm pilot valve.

Thông số kỹ thuật quan trọng khi chọn van giảm áp

1. Inlet pressure (P1): áp suất khí đầu vào tối đa và điều kiện làm việc.

2. Outlet pressure (P2): khoảng áp suất đầu ra có thể điều chỉnh. Một số thiết bị điều áp khí nén có dải từ vài phần trăm MPa đến vài phần mười MPa, tùy model.

3. Flow rate: khả năng cấp lưu lượng khí mà không làm áp suất downstream tụt quá mức.

4. Port size: ví dụ 1/8", 1/4", 3/8", 1/2".

5. Connection standard: BSP, NPT hoặc tiêu chuẩn ren khác.

6. Temperature range: đặc biệt quan trọng khi khí đầu vào nóng.

7. Material: brass, aluminum, stainless steel hoặc engineering plastic.

8. Pressure gauge: van có tích hợp đồng hồ hay không.

Bỏ qua lưu lượng là sai sót phổ biến nhất: van chịu được P1 cao chưa chắc cấp đủ khí cho thiết bị phía sau.

Air reducing valve khác pressure regulator, relief valve và safety valve như thế nào?

Air reducing valve và pressure regulator đôi khi được dùng như hai thuật ngữ gần nghĩa trong khí nén. Tuy nhiên, relief valve không thay thế được reducing valve, vì mục đích hoạt động khác nhau: một bên giữ áp suất đầu ra ổn định, bên kia chỉ xả khi áp suất vượt ngưỡng.

Coi hai thiết bị này là một sẽ dẫn đến thiết kế hệ thống thiếu an toàn hoặc kiểm soát áp suất không đạt yêu cầu.

Tại sao áp suất đầu ra van giảm áp không ổn định?

• Lưu lượng vượt khả năng của van: khi nhu cầu khí tăng mạnh, áp suất downstream có thể giảm.

• Áp suất đầu vào dao động: nguồn khí biến động lớn khiến van khó ổn định.

• Chọn sai dải điều chỉnh: range không phù hợp với áp suất yêu cầu.

• Cặn hoặc dầu bẩn: ảnh hưởng đến valve seat, diaphragm hoặc piston.

• Gauge không chính xác: đừng kết luận van lỗi trước khi kiểm tra đồng hồ.

• Lắp đặt sai: sai chiều dòng khí, sai kích thước đường ống, bố trí không phù hợp, hoặc thiếu lọc khí trước van khi ứng dụng yêu cầu.

Kiểm tra theo thứ tự trên thường nhanh hơn việc thay van mới rồi gặp lại đúng sự cố.

Van giảm áp được dùng ở đâu?

• Hệ thống khí nén nhà máy: đưa khí từ nguồn áp cao về mức phù hợp với từng nhánh sử dụng.

• Máy móc tự động hóa: cấp khí cho pneumatic cylinder, actuator, control valve, thiết bị gắp và thiết bị đóng mở.

• Máy bơm màng khí nén: regulator/reducing valve điều chỉnh áp suất khí cấp, qua đó ảnh hưởng tốc độ và điều kiện vận hành của bơm.

• Thiết bị công nghiệp: hệ thống điều khiển, thiết bị sản xuất, hệ thống tàu biển và một số ứng dụng dầu khí, process.

Các model chuyên dụng còn được thiết kế cho hệ thống khí hoặc nitrogen với yêu cầu giảm áp riêng, và có tiêu chuẩn kỹ thuật dành cho van giảm áp dùng trong hệ air hoặc nitrogen.

Những sai lầm thường gặp khi chọn van giảm áp

1. Chỉ nhìn kích thước ren. Van 1/2 inch không có nghĩa mọi model cùng lưu lượng, áp suất và dải điều chỉnh.

2. Nhầm reducing valve với relief valve. Hai thiết bị có mục tiêu hoàn toàn khác nhau.

3. Chọn theo P1 nhưng bỏ qua lưu lượng.

4. Chọn dải áp suất quá rộng. Việc cài áp suất chính xác trở nên khó hơn.

5. Không xử lý khí đầu vào. Nước, dầu hoặc bụi trong khí nén ảnh hưởng đến tuổi thọ và khả năng làm việc của van.

Cách chọn van giảm áp đúng nhu cầu

Bước 1: Xác định môi chất. Khí nén, nitrogen hay khí khác.

Bước 2: Xác định P1. Áp suất đầu vào thực tế và mức tối đa.

Bước 3: Xác định P2. Áp suất thiết bị cần sử dụng.

Bước 4: Tính lưu lượng. Theo L/min, Nm³/h hoặc SCFM, tùy catalogue.

Bước 5: Chọn kích thước cổng. Ví dụ 1/4", 3/8", 1/2".

Bước 6: Kiểm tra tiêu chuẩn ren. BSP, NPT hoặc tiêu chuẩn khác.

Bước 7: Chọn kiểu van. Direct-acting, diaphragm, piston hoặc pilot-operated.

Bước 8: Kiểm tra vật liệu và nhiệt độ. Đảm bảo tương thích với môi trường làm việc.

Cách lắp và điều chỉnh van giảm áp

1. Ngắt nguồn khí.

2. Kiểm tra chiều dòng chảy trên thân van.

3. Lắp van đúng kích thước.

4. Kiểm tra các mối nối.

5. Kết nối pressure gauge nếu có.

6. Cấp khí từ từ.

7. Điều chỉnh pressure setting.

8. Kiểm tra áp suất downstream.

9. Kiểm tra khi thiết bị hoạt động ở tải thực tế.

Lưu ý: đừng chỉ chỉnh van khi hệ thống không tải rồi kết luận áp suất đã ổn định. Cần kiểm tra cả áp suất tĩnh và áp suất khi có lưu lượng thực tế, vì đây mới là điều kiện thiết bị của bạn làm việc.

Câu hỏi thường gặp về van giảm áp

Van giảm áp là gì?

Là van dùng để giảm và kiểm soát áp suất khí đầu vào xuống mức áp suất đầu ra phù hợp với thiết bị hoặc hệ thống.

Van giảm áp có giống pressure regulator không?

Trong khí nén, hai thuật ngữ có thể dùng gần nghĩa, nhưng cần kiểm tra chức năng và catalogue của từng model thay vì chỉ dựa vào tên gọi.

Van giảm áp có phải relief valve không?

Không. Reducing valve kiểm soát áp suất downstream; relief valve chủ yếu xả áp khi áp suất vượt ngưỡng cài đặt.

Vì sao áp suất sau van bị tụt?

Có thể do lưu lượng vượt khả năng van, nguồn khí không ổn định, dải điều chỉnh không phù hợp hoặc van/bộ lọc bị bẩn.

Chọn van giảm áp cần quan tâm thông số nào?

Quan trọng nhất là áp suất đầu vào, áp suất đầu ra, lưu lượng, kích thước cổng, tiêu chuẩn ren, vật liệu và nhiệt độ làm việc.

Kết luận

Bốn điểm cần nhớ về van giảm áp:

• Giúp giảm và kiểm soát áp suất khí ở phía hạ lưu.

• Không nhầm với relief valve hay safety valve.

• Khi chọn cần quan tâm đồng thời P1, P2, lưu lượng, kết nối và vật liệu.

• Chọn đúng giúp thiết bị khí nén hoạt động ổn định và giảm nguy cơ áp suất không phù hợp.

Nếu bạn đang cần chọn van giảm áp cho hệ thống khí nén, hãy xác định trước áp suất đầu vào, áp suất đầu ra, lưu lượng và kích thước kết nối. Đây là bốn thông tin quan trọng nhất để đối chiếu với catalogue trước khi chọn model.

Hãy theo dõi honto.vn để nhận thêm thông tin về air reducing valve!
