Basket filter strainer là gì?

Basket filter strainer là gì? Trong hệ thống đường ống, cặn rỉ, mạt kim loại, cát hoặc mảnh vụn có thể theo dòng chất lỏng đi vào bơm, van và thiết bị trao đổi nhiệt. Khi đó, cần một thiết bị lọc đơn giản nhưng giữ được lượng cặn lớn.

Lọc rổ là lựa chọn quen thuộc cho nhiệm vụ này: một giỏ lọc tháo rời đặt trên đường ống để bảo vệ thiết bị phía sau. Cũng vì vậy, chọn nó không thể chỉ dựa vào kích thước đường ống, mà cần xét ba yếu tố: flow rate (lưu lượng), debris load (tải cặn) và pressure drop (tổn thất áp suất).

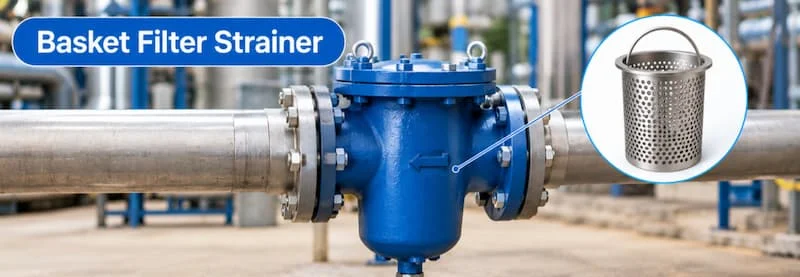

Basket filter strainer là gì?

Basket filter strainer là thiết bị lọc cơ học lắp trên đường ống, dùng một giỏ/lưới lọc tháo rời để giữ lại các hạt rắn trong dòng chất lỏng trước khi chúng đến thiết bị phía sau.

• Basket: giỏ lọc.

• Filter/strainer: bộ phận giữ cặn.

• Không phải thiết bị xử lý nước tinh khiết hay lọc vi sinh.

• Chủ yếu dùng để bảo vệ thiết bị và đường ống.

• Cặn được giữ trong giỏ và lấy ra vệ sinh định kỳ.

Trong một số tài liệu, basket strainer còn được gọi là T-strainer hoặc simplex strainer tùy cấu hình. Tuy nhiên, không nên khẳng định mọi simplex strainer đều là basket strainer.

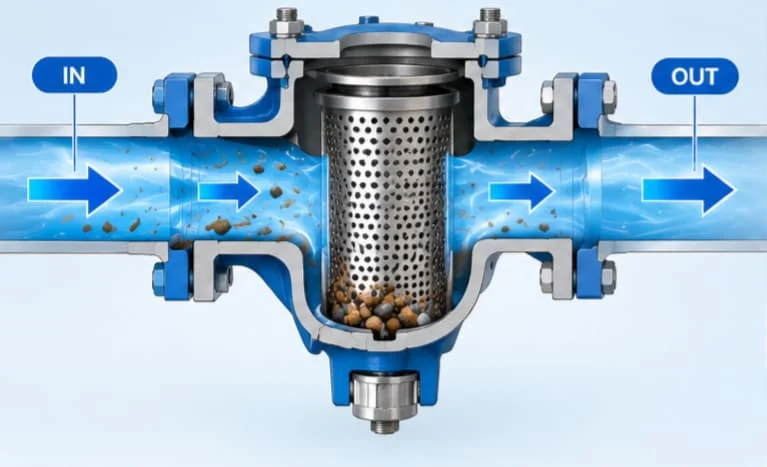

Nguyên lý hoạt động của lọc rổ

Dòng chảy đi theo chuỗi: chất lỏng vào → thân strainer → qua giỏ lọc → cặn bị giữ lại → chất lỏng sạch hơn đi ra.

1. Chất lỏng mang cặn đi vào thân lọc.

2. Dòng chảy tiếp xúc với bề mặt giỏ.

3. Hạt lớn hơn lỗ lọc bị giữ lại.

4. Chất lỏng tiếp tục đi qua giỏ.

5. Cặn tích tụ dần.

6. Khi pressure drop tăng, cần vệ sinh hoặc thay giỏ.

Cần nhớ chuỗi hệ quả này: giỏ càng bẩn → diện tích thông thoáng giảm → pressure drop tăng → lưu lượng có thể giảm. Đó là lý do bảo trì basket strainer không nên bị bỏ qua.

Cấu tạo lọc rổ gồm những bộ phận nào?

1. Thân strainer. Chứa giỏ, chịu áp suất và nhiệt độ hệ thống; có thể bằng gang, thép, inox hoặc vật liệu phù hợp môi chất.

2. Basket (giỏ lọc). Bộ phận giữ cặn trực tiếp, thường dạng perforated plate (tấm đục lỗ) hoặc wire mesh (lưới đan). Đây là phần cần tháo ra để vệ sinh.

3. Nắp strainer. Cho phép tiếp cận giỏ; có thể là dạng bắt bu lông (bolted cover) hoặc thiết kế tháo lắp khác tùy model.

4. Gioăng. Đảm bảo kín giữa thân và nắp.

5. Kết nối. Ren, mặt bích hoặc tiêu chuẩn khác tùy thiết kế.

6. Drain/blow-off. Có thể trang bị để xả cặn hoặc xả môi chất khi bảo trì.

Trong đó, giỏ lọc và gioăng là hai chi tiết cần kiểm tra thường xuyên nhất trong quá trình vận hành.

Các loại lọc rổ phổ biến

1. Simplex basket strainer. Một giỏ, cấu tạo đơn giản, phù hợp hệ thống có thể dừng để vệ sinh.

2. Duplex basket strainer. Hai buồng lọc; có thể chuyển dòng sang bên còn lại trong khi vệ sinh bên kia. Phù hợp hệ thống cần vận hành liên tục, không dễ dàng dừng dòng chảy.

3. Basket strainer inox. Phù hợp môi trường cần chống ăn mòn, có thể dùng trong thực phẩm – đồ uống, hóa chất hoặc ứng dụng xử lý chất lỏng phù hợp.

4. Basket strainer gang/thép. Hướng đến hệ thống công nghiệp, HVAC, nước làm mát hoặc ứng dụng tương ứng với vật liệu.

Đừng chọn vật liệu chỉ dựa vào giá. Cần xét đồng thời môi chất, nhiệt độ, áp suất và khả năng ăn mòn.

Thông số kỹ thuật quan trọng khi chọn lọc rổ

1. Kích thước đường ống. Ví dụ DN25, DN40, DN50, DN80, DN100. Không nên nghĩ chỉ cần "đúng DN" là đủ.

2. Flow rate. Cần biết lưu lượng bình thường, lưu lượng tối đa và điều kiện vận hành thực tế.

3. Pressure rating. Xem working pressure, maximum allowable pressure và cấp áp suất (PN/Class) tùy sản phẩm.

4. Mesh/micron. Yếu tố quyết định kích thước hạt được giữ lại. Mesh không hoàn toàn đồng nghĩa micron, vì kích thước lỗ thực tế còn phụ thuộc cấu trúc lưới và đường kính sợi.

5. Pressure drop. Quan tâm ΔP khi giỏ sạch, ΔP khi bắt đầu tích cặn và giới hạn ΔP cho phép.

6. Vật liệu. Carbon steel, stainless steel, cast iron hoặc vật liệu khác tùy môi chất.

Chỉ nhìn DN mà bỏ qua flow và ΔP là cách nhanh nhất để chọn ra một thiết bị "lắp vừa" nhưng vận hành kém.

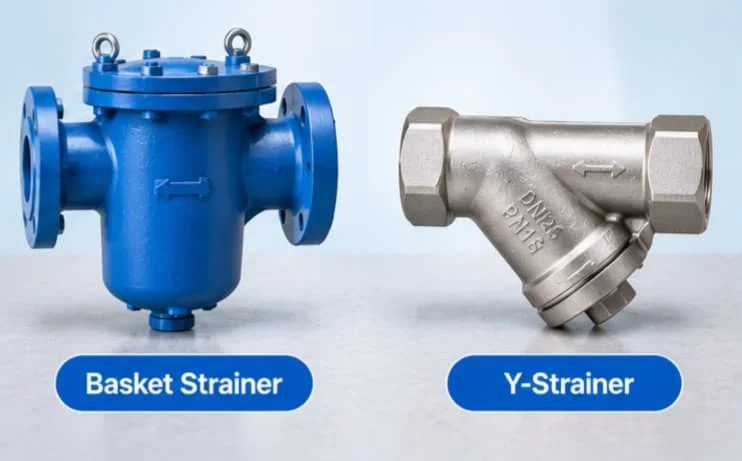

Basket filter strainer khác gì Y-strainer?

Basket strainer thường có lợi thế về dirt-holding capacity và diện tích lọc, còn Y-strainer có ưu thế về thiết kế nhỏ gọn và khả năng dùng trong không gian hạn chế.

Nên chọn basket strainer khi: lưu lượng lớn, chất lỏng nhiều cặn, cần giảm tần suất vệ sinh và có đủ không gian lắp đặt.

Y-strainer phù hợp hơn khi: đường ống nhỏ, tải cặn thấp đến trung bình, không gian hạn chế, hoặc một số hệ thống áp suất cao/dịch vụ khí, hơi tùy thiết kế.

Tại sao basket strainer có khả năng giữ cặn cao hơn?

Câu trả lời nằm ở diện tích bề mặt lọc. Khi giỏ có diện tích lớn:

• Vận tốc qua bề mặt lọc có thể thấp hơn.

• Có nhiều không gian hơn để cặn tích tụ.

• Pressure drop có xu hướng được kiểm soát tốt hơn trong cùng điều kiện vận hành.

• Chu kỳ vệ sinh có thể kéo dài hơn.

Một số tài liệu kỹ thuật mô tả diện tích lọc của giỏ lớn hơn đáng kể so với Y-strainer, nhưng không nên áp một tỷ lệ cố định cho mọi model, vì thiết kế thực tế khác nhau. Khi so sánh, hãy đối chiếu diện tích lọc và dirt-holding capacity trong catalogue của từng sản phẩm.

Lọc rổ được dùng ở đâu?

• Hệ thống nước công nghiệp, cooling water, process water.

• Hệ thống bơm.

• Chemical processing.

• Dầu và các chất lỏng công nghiệp phù hợp.

• Bảo vệ heat exchanger, control valve, flow meter.

• Các hệ thống có tải cặn tương đối cao.

Cần nhấn mạnh: basket strainer chủ yếu là thiết bị bảo vệ cơ học, không phải bộ lọc tinh cho mọi loại tạp chất. Một số hệ thống đặt strainer phía trước thiết bị để ngăn rác, cặn kích thước lớn gây hư hỏng hoặc tắc nghẽn.

Nếu thiếu lớp bảo vệ này, cặn có thể làm kẹt van, mài mòn bơm hoặc làm giảm hiệu suất trao đổi nhiệt, những sự cố tốn kém hơn nhiều so với chi phí một chiếc strainer.

Những sai lầm thường gặp khi chọn lọc rổ

1. Chỉ chọn theo DN. DN đúng nhưng giỏ quá nhỏ hoặc flow không phù hợp vẫn có thể gây ΔP cao.

2. Chọn mesh quá nhỏ. Lưới càng mịn không đồng nghĩa càng tốt: dễ nghẹt và tăng pressure drop.

3. Không tính lượng cặn. Hai hệ thống cùng DN50 nhưng tải cặn khác nhau có thể cần giỏ khác nhau.

4. Không chừa không gian tháo giỏ. Cần khoảng trống phía trên/nắp để lấy giỏ ra vệ sinh.

5. Dùng simplex cho hệ thống không được phép dừng. Nếu cần vận hành liên tục, hãy xem xét duplex.

Cách chọn lọc rổ đúng cho hệ thống

Bước 1: Xác định môi chất. Nước, dầu, hóa chất hay chất lỏng có tính ăn mòn.

Bước 2: Xác định lưu lượng. Ghi rõ normal flow và maximum flow.

Bước 3: Xác định kích thước đường ống. Ví dụ DN50, DN80, DN100.

Bước 4: Xác định kích thước cặn cần giữ. Từ đó chọn giỏ đục lỗ hoặc giỏ lưới và mesh/micron phù hợp.

Bước 5: Kiểm tra pressure drop. Không chỉ xem "lọc được bao nhiêu micron", mà phải xem ở lưu lượng thực tế ΔP có chấp nhận được không.

Bước 6: Chọn simplex hay duplex. Có thể dừng hệ thống → simplex có thể phù hợp; không được gián đoạn dòng → xem xét duplex.

Bước 7: Kiểm tra vật liệu và kết nối. Vật liệu thân, giỏ, gioăng; ren hoặc mặt bích; pressure rating và temperature rating.

Hướng dẫn vệ sinh và bảo dưỡng basket strainer

1. Cô lập đường ống theo quy trình an toàn.

2. Xả áp và xả môi chất nếu cần.

3. Mở nắp strainer.

4. Tháo giỏ, làm sạch cặn.

5. Kiểm tra giỏ và gioăng.

6. Lắp lại giỏ, đóng nắp đúng kỹ thuật.

7. Mở dòng từ từ, kiểm tra rò rỉ.

8. Theo dõi pressure drop.

Dấu hiệu cần vệ sinh:

• Lưu lượng giảm.

• ΔP tăng.

• Áp suất phía sau giảm.

• Bơm hoạt động bất thường.

• Giỏ chứa nhiều cặn.

Câu hỏi thường gặp về lọc rổ

Basket filter strainer là gì?

Là thiết bị lọc cơ học trên đường ống, dùng giỏ lọc tháo rời để giữ hạt rắn trước khi chất lỏng đến thiết bị phía sau.

Basket strainer dùng để làm gì?

Vai trò chính là giữ cặn rắn và bảo vệ thiết bị phía sau như bơm, van, thiết bị trao đổi nhiệt.

Basket strainer khác Y-strainer như thế nào?

Khác nhau chủ yếu ở diện tích lọc, khả năng chứa cặn, không gian lắp đặt, cách bảo trì và ứng dụng. Basket thường chứa được nhiều cặn hơn; Y-strainer gọn hơn.

Basket strainer có phải là filter không?

Có chức năng lọc cơ học, nhưng strainer thường giữ các hạt/cặn tương đối lớn hơn so với hệ thống lọc tinh. Không nên đồng nhất với cartridge filter hay hệ thống lọc tinh.

Nên chọn simplex hay duplex basket strainer?

Simplex phù hợp hệ thống có thể dừng để bảo trì; duplex ưu tiên khi cần duy trì dòng chảy trong lúc vệ sinh một giỏ.

Kết luận

Bốn điểm cần nhớ về lọc rổ:

• Là thiết bị lọc cơ học trên đường ống.

• Ưu điểm đáng chú ý là diện tích lọc và khả năng chứa cặn lớn.

• Không nên chọn chỉ dựa trên DN; cần xét flow, mesh/micron, pressure drop, vật liệu và môi chất.

• Basket và Y-strainer không có loại nào phù hợp cho mọi hệ thống.

Nếu bạn đang chọn lọc rổ cho hệ thống nước, dầu hoặc chất lỏng công nghiệp, hãy xác định trước kích thước đường ống, lưu lượng, môi chất, áp suất và kích thước cặn cần giữ để chọn đúng model, tránh tăng ΔP hoặc phải bảo trì quá thường xuyên.
