Cấu tạo hệ thống xử lý nước công nghiệp gồm những thiết bị nào?

Hệ thống xử lý nước công nghiệp đóng vai trò quan trọng trong hoạt động sản xuất của nhiều ngành nghề như thực phẩm, dược phẩm, điện tử, hóa chất, dệt nhuộm và cơ khí. Hệ thống có nhiệm vụ loại bỏ cặn bẩn, chất rắn lơ lửng, kim loại nặng, các ion gây độ cứng và những thành phần không mong muốn trong nguồn nước đầu vào, từ đó tạo ra nguồn nước đáp ứng yêu cầu sử dụng của từng quy trình sản xuất.

Tùy thuộc vào chất lượng nước đầu vào và mục đích sử dụng, hệ thống có thể được thiết kế theo nhiều công nghệ khác nhau. Trong đó, hệ thống lọc nước RO công nghiệp là một giải pháp phổ biến nhờ khả năng loại bỏ phần lớn tạp chất hòa tan. Vậy cấu tạo hệ thống xử lý nước công nghiệp gồm những thiết bị nào? Chức năng của từng bộ phận ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

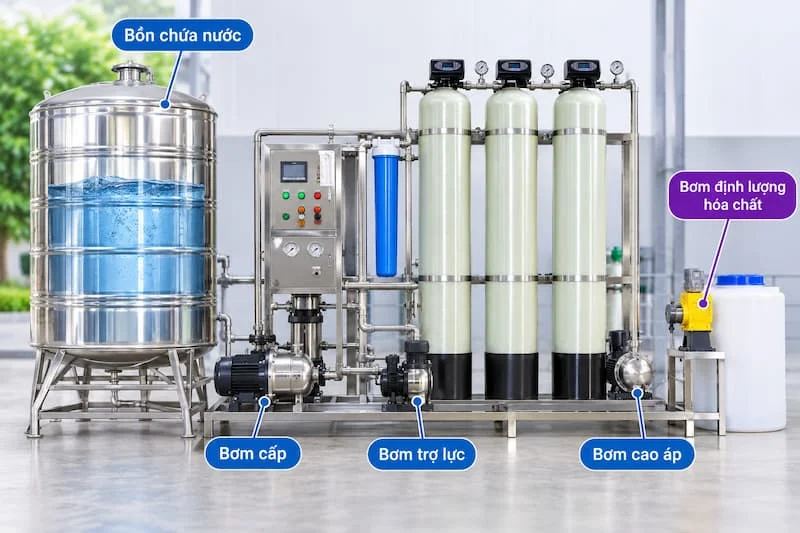

Thiết bị chứa và bơm nước

Đây là nhóm thiết bị đầu tiên trong hệ thống xử lý nước công nghiệp, có nhiệm vụ lưu trữ nguồn nước đầu vào và tạo áp lực để vận chuyển nước qua các công đoạn xử lý.

Bồn chứa nước cấp cho hệ thống xử lý nước

Bồn chứa nước cấp, hay còn gọi là bồn chứa nước thô, được sử dụng để lưu trữ nguồn nước trước khi đưa vào hệ thống xử lý. Nguồn nước có thể được lấy từ nước máy, nước giếng khoan, nước sông, hồ hoặc các nguồn cấp khác.

Thiết bị này giúp duy trì lượng nước đầu vào ổn định, hạn chế tình trạng gián đoạn khi nguồn cấp bên ngoài không liên tục. Tùy theo quy mô sản xuất, bồn có thể được chế tạo từ inox, thép hoặc vật liệu nhựa chuyên dụng.

Bơm cấp, bơm trợ lực và bơm cao áp

Máy bơm là thiết bị không thể thiếu trong hệ thống xử lý nước công nghiệp. Mỗi loại bơm đảm nhận một nhiệm vụ riêng:

• Bơm cấp: Đưa nước từ bồn chứa vào hệ thống tiền xử lý.

• Bơm trợ lực: Tăng áp lực dòng nước, hỗ trợ nước di chuyển qua các thiết bị lọc.

• Bơm cao áp: Tạo áp suất cần thiết để đẩy nước đi qua màng lọc RO.

Đối với hệ thống RO công nghiệp, áp suất vận hành thường được thiết kế trong khoảng 10–20 bar hoặc thay đổi tùy theo độ mặn, nhiệt độ và đặc tính nguồn nước. Việc lựa chọn máy bơm cần căn cứ vào lưu lượng, cột áp và yêu cầu kỹ thuật của toàn hệ thống.

Bơm định lượng hóa chất

Bơm định lượng được sử dụng để bổ sung một lượng hóa chất xác định vào dòng nước trong quá trình xử lý. Một số hóa chất thường được sử dụng gồm Clo, chất chống cáu cặn Antiscalant và hóa chất điều chỉnh pH.

Thiết bị giúp kiểm soát lượng hóa chất châm vào hệ thống, hạn chế hiện tượng quá liều hoặc thiếu liều. Nhờ đó, quá trình xử lý nước diễn ra ổn định hơn và góp phần bảo vệ các thiết bị phía sau, đặc biệt là màng lọc RO.

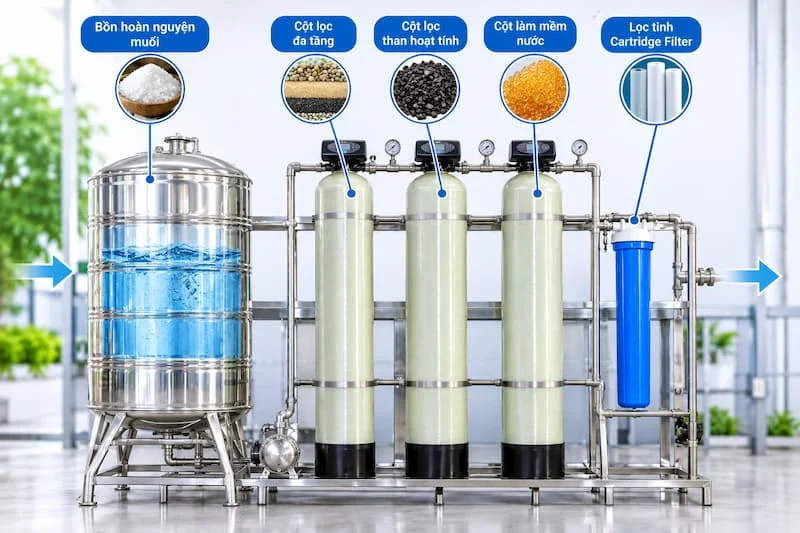

Hệ thống tiền xử lý nước (Lọc thô)

Tiền xử lý là công đoạn quan trọng trước khi nước đi vào các thiết bị lọc tinh và màng RO. Nhiệm vụ chính của nhóm thiết bị này là loại bỏ cặn bẩn, chất rắn lơ lửng, Clo dư, hợp chất hữu cơ và các ion gây độ cứng.

Cột lọc đa tầng

Cột lọc đa tầng thường chứa nhiều lớp vật liệu lọc như sỏi đỡ, cát thạch anh và than anthracite. Các lớp vật liệu được sắp xếp theo kích thước và đặc tính riêng nhằm giữ lại bùn đất, cặn lơ lửng và các hạt tạp chất trong nước.

Đây là thiết bị giúp giảm độ đục và hạn chế lượng cặn đi vào các công đoạn xử lý tiếp theo. Sau một thời gian vận hành, vật liệu lọc cần được rửa ngược để loại bỏ cặn tích tụ và khôi phục khả năng lọc.

Cột lọc than hoạt tính

Cột lọc than hoạt tính sử dụng vật liệu có cấu trúc nhiều lỗ xốp, diện tích bề mặt lớn, giúp hấp phụ Clo dư, mùi, màu, vị lạ và một số hợp chất hữu cơ trong nước.

Thiết bị đặc biệt quan trọng đối với hệ thống RO vì Clo tự do có thể gây ảnh hưởng đến một số loại màng RO polyamide. Do đó, cần kiểm soát Clo dư trước khi nước đi vào màng lọc chính.

Cột làm mềm nước (Water Softener)

Cột làm mềm nước có chức năng giảm độ cứng bằng phương pháp trao đổi ion. Bên trong thiết bị chứa các hạt nhựa Cation có khả năng giữ lại những ion gây độ cứng như Ca²⁺ và Mg²⁺, đồng thời giải phóng ion Na⁺ vào dòng nước.

Quá trình này giúp hạn chế hiện tượng đóng cặn trên bề mặt màng RO, đường ống và các thiết bị trao đổi nhiệt.

Bồn hoàn nguyên muối (Brine Tank)

Bồn hoàn nguyên muối thường được lắp đặt cùng cột làm mềm nước. Thiết bị chứa dung dịch muối NaCl, được sử dụng để tái sinh các hạt nhựa trao đổi ion sau khi chúng đã giữ một lượng lớn ion Ca²⁺ và Mg²⁺.

Quá trình hoàn nguyên giúp khôi phục khả năng làm mềm nước của hạt nhựa, duy trì hiệu quả hoạt động và kéo dài thời gian sử dụng vật liệu.

Lọc tinh Cartridge Filter

Lọc tinh thường sử dụng lõi lọc có cấp lọc từ 1–5 micron, được lắp đặt trước màng RO để giữ lại các hạt cặn nhỏ còn sót lại sau quá trình tiền xử lý.

Thiết bị có vai trò bảo vệ màng RO khỏi hiện tượng tắc nghẽn do cặn cơ học, góp phần duy trì lưu lượng và hiệu suất vận hành của hệ thống. Lõi lọc cần được kiểm tra và thay thế định kỳ dựa trên chênh lệch áp suất và tình trạng sử dụng thực tế.

Thiết bị xử lý tinh và khử khuẩn

Sau khi hoàn thành công đoạn tiền xử lý, nước được đưa đến nhóm thiết bị xử lý tinh để tiếp tục loại bỏ các thành phần hòa tan và kiểm soát vi sinh vật.

Màng lọc RO (Reverse Osmosis)

Màng lọc RO được xem là bộ phận quan trọng nhất trong hệ thống lọc nước RO công nghiệp. Công nghệ thẩm thấu ngược sử dụng áp suất để đưa nước qua màng bán thấm, giữ lại phần lớn muối hòa tan, kim loại, các ion và nhiều tạp chất khác.

Hiệu suất loại bỏ muối hòa tan của màng RO có thể đạt khoảng 95–99% hoặc cao hơn tùy loại màng và điều kiện vận hành. Tuy nhiên, hiệu quả thực tế phụ thuộc vào chất lượng nước đầu vào, áp suất, nhiệt độ, tỷ lệ thu hồi và tình trạng màng.

Nước sau khi qua màng được chia thành hai dòng: nước thành phẩm và dòng nước cô đặc chứa các chất bị giữ lại. Vì vậy, cần thiết kế đường xả thải phù hợp để đảm bảo hệ thống vận hành ổn định.

Bình áp và bồn chứa nước sau RO

Bình áp được sử dụng trong một số hệ thống để lưu trữ nước sau lọc và duy trì áp lực cấp nước ổn định. Đối với các hệ thống RO công nghiệp quy mô lớn, nước thành phẩm thường được đưa đến bồn chứa riêng để cung cấp liên tục cho dây chuyền sản xuất.

Dung tích bồn cần được tính toán dựa trên lưu lượng nước tiêu thụ, công suất hệ thống và nhu cầu dự phòng của nhà máy.

Đèn UV và máy sục Ozone

Đèn UV sử dụng tia cực tím để bất hoạt vi sinh vật trong nước, hạn chế khả năng sinh trưởng và nhân lên của chúng. Trong khi đó, Ozone là chất oxy hóa mạnh, có khả năng hỗ trợ khử khuẩn và xử lý một số hợp chất hữu cơ.

Tùy theo mục đích sử dụng nước, hệ thống có thể lựa chọn đèn UV, Ozone hoặc kết hợp các phương pháp xử lý phù hợp. Cần lưu ý rằng khử khuẩn không đồng nghĩa với đảm bảo vô trùng tuyệt đối; hiệu quả phụ thuộc vào thiết kế và điều kiện vận hành.

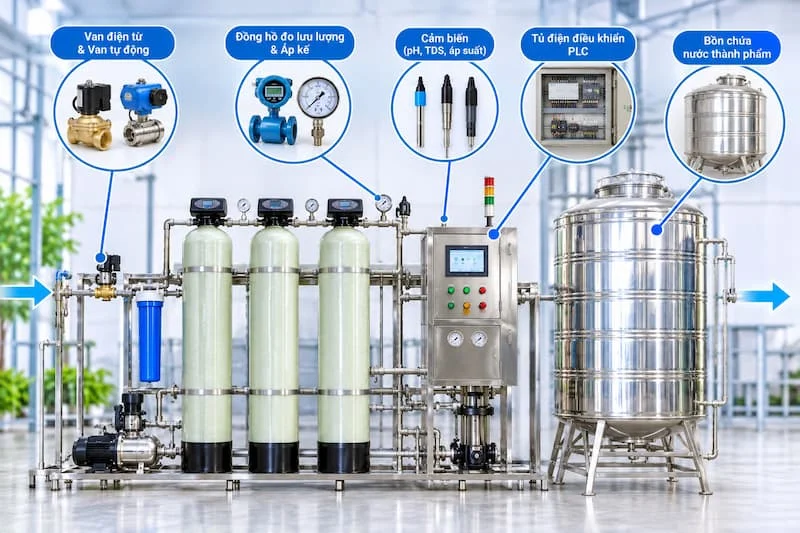

Thiết bị điều khiển và đo lường cho hệ thống xử lý nước

Bên cạnh các thiết bị xử lý trực tiếp, hệ thống xử lý nước công nghiệp cần có bộ phận điều khiển và giám sát để đảm bảo các công đoạn hoạt động đồng bộ.

Van điện từ và van tự động

Van điện từ và van tự động có nhiệm vụ đóng, mở hoặc điều tiết dòng nước theo chương trình vận hành. Một số loại van được sử dụng để điều khiển quá trình lọc, rửa ngược, hoàn nguyên vật liệu và xả nước thải.

Thiết bị giúp giảm thao tác thủ công, tăng tính tự động hóa và hạn chế sai sót trong quá trình vận hành.

Đồng hồ đo lưu lượng và áp kế

Đồng hồ đo lưu lượng giúp theo dõi lượng nước đi qua từng công đoạn, trong khi áp kế được sử dụng để giám sát áp suất tại các vị trí quan trọng.

Thông qua các thông số này, người vận hành có thể nhận biết tình trạng tắc nghẽn lõi lọc, suy giảm hiệu suất hoặc những bất thường trong hệ thống để kịp thời xử lý.

Cảm biến và tủ điện điều khiển PLC

Các cảm biến như TDS, pH và cảm biến áp suất giúp thu thập dữ liệu về chất lượng nước cũng như tình trạng vận hành. Những thông tin này được truyền đến tủ điện điều khiển PLC để giám sát và điều khiển hoạt động của máy bơm, van và các thiết bị liên quan.

Hệ thống PLC giúp tự động hóa quy trình, hỗ trợ cảnh báo sự cố và duy trì các thông số vận hành theo thiết kế.

Bồn chứa nước thành phẩm

Bồn chứa nước thành phẩm là nơi lưu trữ nước sau khi hoàn tất các công đoạn xử lý. Nước từ bồn được phân phối đến các dây chuyền sản xuất hoặc khu vực sử dụng trong nhà máy.

Vật liệu chế tạo bồn cần phù hợp với chất lượng nước và yêu cầu vệ sinh của từng ngành nghề. Đối với các ứng dụng yêu cầu chất lượng nước cao, cần kiểm soát tốt điều kiện lưu trữ để hạn chế nguy cơ tái nhiễm vi sinh.

Kết luận

Một hệ thống xử lý nước công nghiệp hoàn chỉnh thường bao gồm bốn nhóm thiết bị chính: thiết bị chứa và bơm nước, hệ thống tiền xử lý, thiết bị xử lý tinh và khử khuẩn, cùng hệ thống điều khiển và đo lường.

Mỗi thiết bị đảm nhận một chức năng riêng nhưng có mối liên hệ chặt chẽ trong toàn bộ quy trình. Việc lựa chọn đúng thiết bị, công suất và công nghệ xử lý sẽ quyết định chất lượng nước đầu ra cũng như hiệu quả vận hành lâu dài.

Doanh nghiệp cần căn cứ vào kết quả phân tích nguồn nước đầu vào, mục đích sử dụng, lưu lượng tiêu thụ và tiêu chuẩn chất lượng nước yêu cầu để thiết kế hệ thống phù hợp. Không nên lựa chọn thiết bị chỉ dựa trên công suất hoặc giá thành mà bỏ qua tính tương thích giữa các công đoạn xử lý.
