Hàn ống vi sinh là gì?

Hàn ống vi sinh là gì? Trong bối cảnh các tiêu chuẩn về an toàn vệ sinh thực phẩm và dược phẩm ngày càng trở nên khắt khe, việc thi công hệ thống đường ống không chỉ dừng lại ở việc kết nối vật liệu. Đối với một nhà thầu thi công cho các nhà máy F&B hay Pharma, sai sót trong kỹ thuật hàn ống vi sinh chính là mầm mống cho những thảm họa về vận hành.

Một mối hàn sai quy cách, dù chỉ là một vết rỗ nhỏ không thể nhìn thấy bằng mắt thường, cũng sẽ trở thành nơi trú ngụ lý tưởng cho vi khuẩn và nấm mốc. Hậu quả là hệ thống bị nhiễm khuẩn chéo, sản phẩm lỗi và quan trọng hơn là đơn vị sẽ hoàn toàn thất bại (fail audit) trong các đợt kiểm định định kỳ.

Bài viết chuyên sâu này sẽ giúp bạn hiểu đúng bản chất của hàn đường ống vi sinh, cách áp dụng quy trình kỹ thuật chuẩn và những bí quyết để tránh các lỗi nghiêm trọng, đảm bảo hệ thống luôn đạt chứng nhận quốc tế.

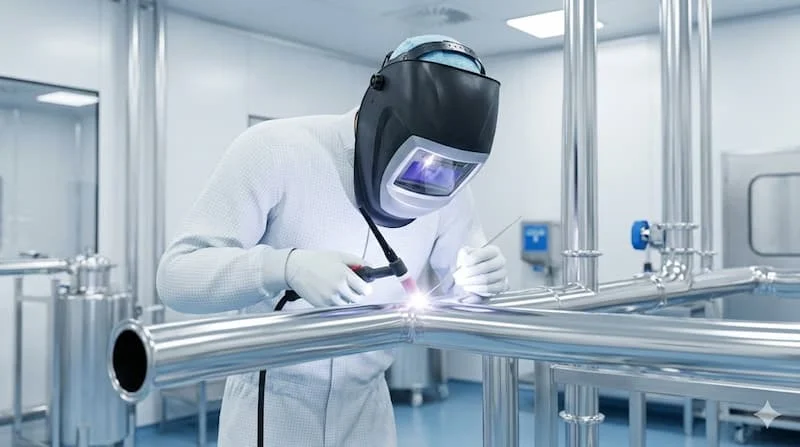

Hàn ống vi sinh là gì?

Hàn ống vi sinh là một quy trình liên kết các loại ống (thường là inox 316L hoặc 304L) trong một môi trường được kiểm soát nghiêm ngặt về nhiệt độ, khí bảo vệ và độ sạch. Mục tiêu tối thượng của quá trình này là tạo ra sự đồng nhất tuyệt đối giữa mối hàn và bề mặt ống, loại bỏ hoàn toàn các khe hở cơ học có thể gây tích tụ chất bẩn.

Đặc điểm nhận diện một mối hàn đạt chuẩn:

• Bề mặt mịn, sạch: Mối hàn sau khi hoàn thiện phải bằng phẳng với bề mặt ống, không có gờ nổi hay hố sụt.

• Không rỗ, không xỉ: Tuyệt đối không xuất hiện các lỗ kim (pinholes) hay xỉ hàn bám dính – những tác nhân gây oxy hóa và nhiễm khuẩn.

• Dễ vệ sinh (CIP/SIP): Cấu trúc mối nối phải cho phép dòng chảy của hóa chất vệ sinh (Clean-in-Place) và hơi nước tiệt trùng (Sterilize-in-Place) tiếp cận được mọi ngóc ngách, không tạo ra các điểm mù.

Nguyên lý và yêu cầu cốt lõi của hàn đường ống vi sinh

Nguyên lý cốt lõi của hàn đường ống vi sinh dựa trên việc ngăn chặn sự hình thành oxit trong quá trình nóng chảy kim loại. Khi inox ở nhiệt độ cao, nếu tiếp xúc với oxy, nó sẽ bị "cháy" tạo ra lớp oxit đen xốp, dễ bong tróc và là nơi vi khuẩn sinh sôi.

Các yêu cầu kiểm soát bắt buộc:

• Kiểm soát nhiệt: Sử dụng dòng điện thấp, ổn định để tránh biến dạng vật liệu và duy trì cấu trúc hạt của inox.

• Môi trường khí: Sử dụng khí trơ (thường là Argon tinh khiết) để bao phủ hoàn toàn vùng hàn, ngăn chặn oxy xâm nhập.

• Không tạo "Dead leg": Trong thiết kế và hàn lắp, phải đảm bảo không có các đoạn ống cụt không có dòng chảy lưu thông, vì đây là "vùng chết" gây ô nhiễm hệ thống.

Kết quả của việc tuân thủ các nguyên lý này là một hệ thống đường ống có dòng chảy sạch, không tồn dư hóa chất hay vi sinh vật sau mỗi chu kỳ vệ sinh.

Các phương pháp hàn đường ống vi sinh phổ biến hiện nay

Tùy vào yêu cầu của dự án và độ phức tạp của hệ thống, kỹ sư thường lựa chọn giữa hai phương pháp chủ đạo:

1. Hàn TIG (GTAW) thủ công

Đây là phương pháp truyền thống nhưng đòi hỏi tay nghề thợ hàn cực cao. Thợ hàn sử dụng điện cực Vonfram không nóng chảy để tạo hồ quang.

• Ưu điểm: Có tính linh hoạt rất cao, có thể hàn ở các vị trí chật hẹp hoặc các cụm ống phức tạp mà máy móc không tiếp cận được.

• Hạn chế: Phụ thuộc vào yếu tố con người, độ đồng đều giữa các mối hàn không tuyệt đối.

2. Hàn Orbital (Hàn tự động)

Hàn Orbital là bước tiến vượt bậc trong ngành vi sinh. Đầu hàn sẽ tự động quay quanh ống theo một chương trình đã được lập sẵn.

• Chuẩn cao: Mối hàn có độ ngấu 100%, bề mặt mịn màng như gương và độ đồng nhất hoàn hảo giữa hàng nghìn mối hàn.

• Ứng dụng: Đây là tiêu chuẩn bắt buộc cho các hệ thống ống dẫn nước cất pha tiêm (WFI) hoặc các dây chuyền sản xuất thuốc tiêm tại nhà máy dược phẩm.

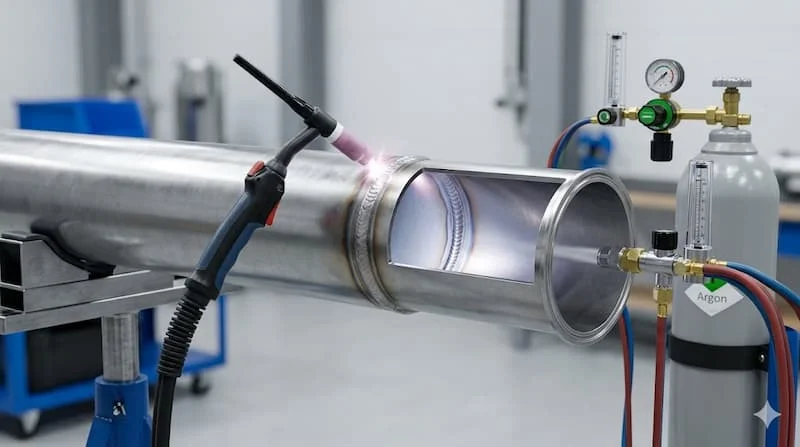

Thông số kỹ thuật quan trọng trong thi công

Để đạt được chất lượng hàn đường ống vi sinh chuẩn SEO và kỹ thuật, các thông số sau phải được giám sát chặt chẽ:

1. Khí bảo vệ (Shielding Gas): Phải là khí Argon tinh khiết (thường đạt 99.99%). Argon không chỉ bảo vệ mặt ngoài mà còn phải được dẫn vào bên trong lòng ống.

2. Độ nhẵn bề mặt (Ra): Sau khi hàn và xử lý, độ nhám bề mặt thường phải đạt $Ra \le 0.8 \mu m$. Độ nhẵn càng cao, khả năng bám dính của vi sinh vật càng thấp.

3. Back purging (Xông khí đường sau): Đây là thông số bắt buộc. Khí Argon phải được điền đầy bên trong ống để bảo vệ mặt dưới của mối hàn.

   Giải thích chuyên sâu: Nếu thiếu back purge, mặt trong của mối hàn sẽ bị oxy hóa (hiện tượng "hoa súp lơ"), tạo ra bề mặt sần sùi và nhiễm bẩn ngay lập tức khi đưa vào sử dụng.

4. Kiểm soát nhiệt: Nhiệt độ phải được duy trì ở mức tối thiểu cần thiết để kim loại nóng chảy mà không làm thay đổi đặc tính chống ăn mòn của thép không gỉ.

So sánh hàn thường vs hàn vi sinh

Kết luận: Hàn đường ống vi sinh không chỉ là một kỹ thuật hàn, nó là một cấp độ cao hơn về kiểm soát chất lượng nhằm phục vụ sức khỏe con người.

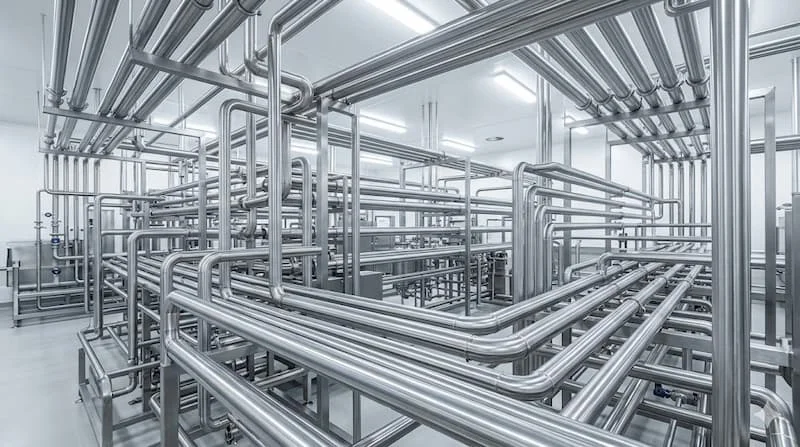

Ứng dụng thực tế: Khi nào cần hàn ống vi sinh?

Kỹ thuật này được áp dụng rộng rãi trong các môi trường đòi hỏi sự sạch sẽ tuyệt đối:

• Ngành Thực phẩm & Đồ uống: Dây chuyền sản xuất sữa, bia, nước giải khát, hệ thống dẫn dầu ăn.

• Dược phẩm: Hệ thống dẫn nước tinh khiết, bồn pha chế thuốc, hệ thống dẫn khí sạch.

• Mỹ phẩm: Các bồn chứa và đường ống dẫn nguyên liệu kem dưỡng, nước hoa, serum.

Những sai lầm thường gặp gây thiệt hại lớn

• Bỏ qua công đoạn back purge: Gây oxy hóa mặt trong ống, buộc phải cắt bỏ và làm lại toàn bộ.

• Sử dụng vật liệu không đồng nhất: Kết hợp ống inox chuẩn với que hàn kém chất lượng gây ăn mòn điện hóa.

• Không đánh bóng và Passivation: Không xử lý bề mặt sau hàn khiến lớp màng bảo vệ tự nhiên của inox không thể phục hồi, dẫn đến rỉ sét.

Hướng dẫn Quy trình hàn đường ống vi sinh chuẩn

Để triển khai dự án thành công, hãy tuân thủ Checklist dưới đây:

1. Làm sạch bề mặt: Sử dụng cồn hoặc hóa chất chuyên dụng để tẩy dầu mỡ tại miệng ống.

2. Căn chỉnh chính xác: Sử dụng đồ gá chuyên dụng để hai đầu ống khít hoàn toàn, không có khe hở vật lý.

3. Thiết lập khí bảo vệ: Bơm khí Argon vào trong lòng ống (back purge) và duy trì lưu lượng ổn định trước khi đánh lửa.

4. Hàn TIG/Orbital: Thực hiện mối hàn theo quy trình đã WPS (Welding Procedure Specification) đã phê duyệt.

5. Kiểm tra mối hàn: Sử dụng thiết bị nội soi camera (Borescope) để kiểm tra độ ngấu và độ sạch bên trong lòng ống.

6. Đánh bóng & Passivation: Tẩy sạch vết nhiệt và nhúng hóa chất để tái tạo lớp oxit crom bảo vệ bề mặt inox.

Lưu ý quan trọng: Luôn luôn thực hiện kiểm tra nội soi 100% các mối hàn quan trọng để đảm bảo không có sai sót nào lọt qua lưới kiểm soát.

FAQ – Giải đáp thắc mắc về hàn đường ống vi sinh

1. Hàn ống vi sinh khác gì so với hàn inox thông thường?

Hàn vi sinh yêu cầu sự kiểm soát tuyệt đối về độ sạch, không có xỉ và bắt buộc phải xông khí Argon bên trong lòng ống để đảm bảo bề mặt mịn màng, không nhiễm khuẩn.

2. Tại sao back purge lại quan trọng đến vậy?

Vì nếu không có khí bảo vệ bên trong, oxy sẽ phản ứng với inox nóng chảy tạo ra các vết rỉ sét và rỗ khí, khiến hệ thống không thể làm sạch bằng phương pháp CIP.

3. Khi nào nên dùng máy hàn Orbital thay vì hàn tay?

Nên dùng máy Orbital khi hệ thống có số lượng mối hàn lớn, yêu cầu độ đồng nhất cao và các đường ống dẫn lưu chất nhạy cảm như trong ngành dược phẩm.

4. Mối hàn vi sinh có cần phải đánh bóng không?

Có. Việc đánh bóng giúp đạt độ nhám $Ra$ tiêu chuẩn, đồng thời quá trình thụ động hóa (passivation) sau đó sẽ giúp ống chống lại sự ăn mòn hóa học.

Kết luận

Kỹ thuật hàn đường ống vi sinh đóng vai trò là "trái tim" của mọi hệ thống sản xuất thực phẩm và dược phẩm hiện đại. Việc đầu tư vào quy trình chuẩn, thợ hàn tay nghề cao và công nghệ tự động hóa không chỉ giúp doanh nghiệp vượt qua các kỳ audit khắt khe mà còn bảo vệ chất lượng sản phẩm cuối cùng.
