Đồ Lọc Rác Inox Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế

Đồ lọc rác inox là gì? Trong các hệ thống cấp thoát nước và đường ống công nghiệp, cặn bẩn, cát, sỏi hoặc tạp chất rắn có thể gây tắc nghẽn, làm giảm lưu lượng và ảnh hưởng đến tuổi thọ thiết bị. Đặc biệt, những bộ phận như máy bơm, van điều khiển và bộ trao đổi nhiệt thường cần được bảo vệ trước các hạt rắn có trong dòng lưu chất.

Để hạn chế những vấn đề này, đồ lọc rác lnox được sử dụng như một giải pháp lọc cơ học nhằm giữ lại tạp chất trước khi chúng đi vào các thiết bị phía sau. Với khả năng chống ăn mòn và độ bền cơ học tốt, thiết bị lọc rác bằng inox được ứng dụng trong nhiều hệ thống dân dụng và công nghiệp.

Vậy đồ lọc rác lnox là gì, có cấu tạo như thế nào và hoạt động theo nguyên lý nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ đặc điểm, chức năng và những ứng dụng thực tế của thiết bị.

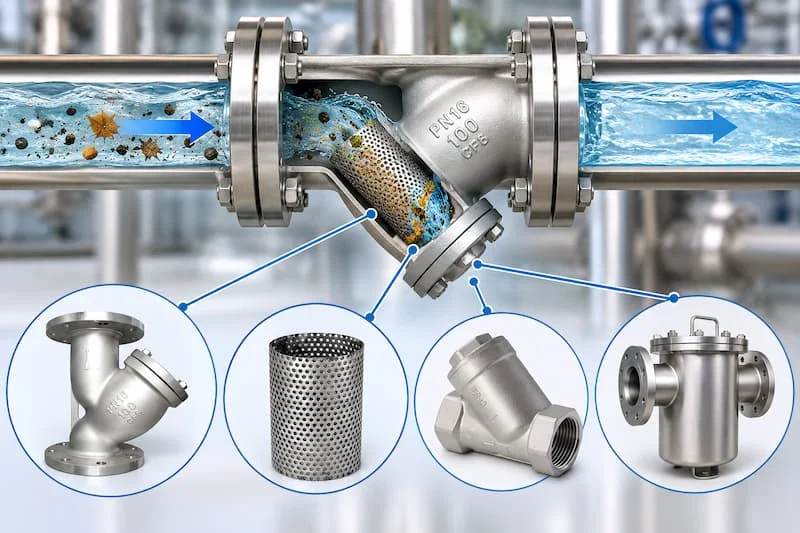

Đồ lọc rác inox là gì?

Đồ lọc rác inox là tên gọi chung của các thiết bị hoặc phụ kiện lọc cơ học được chế tạo từ thép không gỉ, có chức năng giữ lại rác, cặn bẩn và các tạp chất rắn trong dòng nước hoặc lưu chất.

Thiết bị thường được lắp đặt trên đường ống, tại cửa hút, cửa xả hoặc những vị trí cần bảo vệ thiết bị khỏi tác động của tạp chất.

Tùy theo thiết kế và mục đích sử dụng, đồ lọc rác lnox có thể bao gồm nhiều dạng khác nhau như:

• Y lọc inox: Thiết bị có thân dạng chữ Y, thường lắp trực tiếp trên đường ống để giữ lại cặn rắn.

• Rọ lọc rác inox: Bộ phận dạng rọ hoặc giỏ có lỗ lọc, dùng để thu gom rác và tạp chất.

• Lưới lọc inox: Vật liệu lọc dạng lưới đan hoặc tấm đột lỗ, có thể lắp trong nhiều loại thiết bị.

• Bộ lọc rác dạng giỏ: Thiết bị sử dụng giỏ lọc tháo rời, phù hợp với một số hệ thống có lượng cặn lớn.

Mặc dù cùng thực hiện chức năng lọc cơ học, các thiết bị này có cấu tạo và vị trí lắp đặt khác nhau. Vì vậy, cần lựa chọn đúng loại theo đặc điểm hệ thống.

Về vật liệu, inox 304 và inox 316 là hai lựa chọn phổ biến. Trong đó, inox 304 phù hợp với nhiều môi trường thông thường, còn inox 316 thường được cân nhắc khi có yêu cầu cao hơn về khả năng chống ăn mòn.

Cấu tạo của đồ lọc rác lnox

Cấu tạo của đồ lọc rác lnox phụ thuộc vào từng dòng sản phẩm. Đối với thiết bị lọc rác lắp trên đường ống, đặc biệt là Y lọc inox, các bộ phận chính thường bao gồm thân thiết bị, lưới lọc, nắp tháo và đầu kết nối.

Thân thiết bị

Thân lọc là bộ phận bao bọc và bảo vệ các chi tiết bên trong, đồng thời tạo đường dẫn cho lưu chất đi qua.

Thân thiết bị thường được chế tạo từ inox 304 hoặc inox 316 bằng các phương pháp như đúc, gia công hoặc hàn tùy thiết kế.

Những yêu cầu quan trọng đối với thân lọc gồm:

• Có độ bền cơ học phù hợp với áp suất vận hành.

• Chống ăn mòn trong môi trường lưu chất sử dụng.

• Có kết cấu đủ kín để hạn chế rò rỉ.

• Thuận tiện cho việc lắp đặt và bảo trì.

Đối với hệ thống áp suất cao hoặc nhiệt độ lớn, cần kiểm tra giới hạn làm việc được nhà sản xuất công bố thay vì chỉ dựa vào mác inox.

Lưới lọc hoặc rọ lọc inox

Lưới lọc là bộ phận trực tiếp thực hiện chức năng giữ lại tạp chất.

Bộ phận này có thể được chế tạo từ lưới inox đan, tấm inox đột lỗ hoặc kết cấu dạng giỏ.

Kích thước mắt lưới quyết định phần lớn khả năng giữ lại các hạt rắn. Những hạt có kích thước lớn hơn khe lọc thường bị giữ lại, trong khi các hạt nhỏ hơn có thể tiếp tục đi qua.

Lưới lọc quá thô có thể không đáp ứng yêu cầu bảo vệ thiết bị. Ngược lại, lưới quá mịn có thể làm tăng tổn thất áp suất và khiến thiết bị nhanh bị tắc.

Vì vậy, cần lựa chọn cấp lọc phù hợp với đặc điểm tạp chất và lưu lượng yêu cầu.

Nắp lọc và bộ phận tháo vệ sinh

Nhiều loại đồ lọc rác lnox có nắp tháo rời để hỗ trợ vệ sinh và kiểm tra lưới lọc.

Đối với Y lọc, nắp thường được bố trí tại nhánh nghiêng của thân thiết bị. Một số sản phẩm có thêm nút xả để hỗ trợ loại bỏ cặn tích tụ.

Thiết kế này giúp người vận hành tiếp cận bộ phận lọc mà không cần tháo toàn bộ đường ống.

Tuy nhiên, trước khi mở nắp cần cô lập thiết bị, xả áp và thực hiện các bước an toàn phù hợp.

Kiểu kết nối đường ống

Đồ lọc rác lnox có thể sử dụng nhiều kiểu kết nối khác nhau.

Kết nối ren thường xuất hiện ở các thiết bị kích thước nhỏ, thuận tiện cho việc tháo lắp.

Kết nối mặt bích phổ biến trong các hệ thống đường ống công nghiệp, đặc biệt khi kích thước danh nghĩa lớn.

Ngoài ra, một số thiết bị chuyên dụng có thể sử dụng kết nối hàn hoặc clamp vệ sinh.

Việc lựa chọn cần dựa trên đường kính danh nghĩa, tiêu chuẩn kết nối, áp suất và yêu cầu bảo trì.

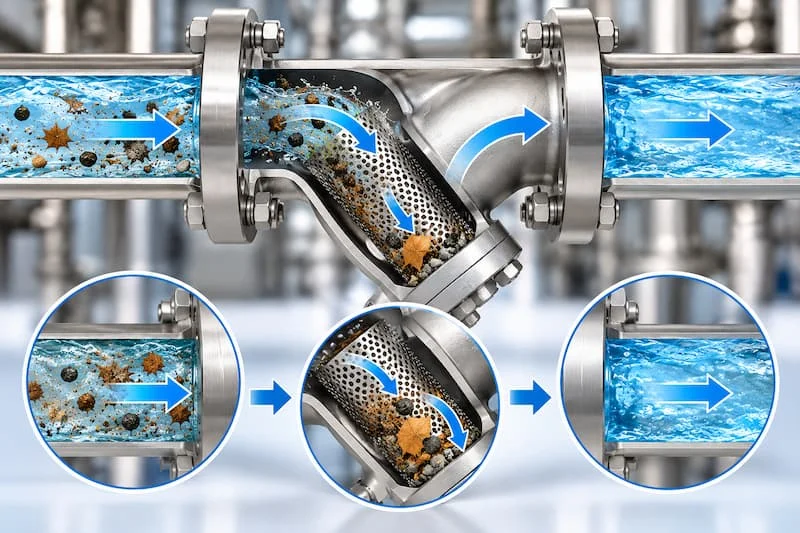

Nguyên lý hoạt động của đồ lọc rác lnox

Đồ lọc rác lnox hoạt động dựa trên nguyên lý lọc cơ học bằng lưới hoặc rọ lọc.

Quá trình lọc thường diễn ra theo ba giai đoạn chính.

Dòng lưu chất đi vào thiết bị

Khi hệ thống hoạt động, nước hoặc lưu chất mang theo tạp chất đi vào cửa đầu vào của thiết bị lọc.

Dòng chảy được dẫn qua khoang lọc theo kết cấu của từng sản phẩm.

Đối với Y lọc inox, hướng dòng chảy phải phù hợp với ký hiệu hoặc hướng dẫn của nhà sản xuất để thiết bị hoạt động đúng thiết kế.

Lưới lọc giữ lại tạp chất

Khi dòng lưu chất đi qua lưới inox, những hạt rắn có kích thước lớn hơn khe lọc sẽ bị giữ lại.

Các tạp chất thường gặp gồm:

• Cát, sỏi và cặn khoáng.

• Mảnh rỉ sét trong đường ống.

• Mạt kim loại phát sinh trong quá trình thi công.

• Rác hoặc chất rắn lơ lửng có kích thước phù hợp.

Theo thời gian, lượng cặn tích tụ tăng lên có thể làm giảm diện tích thông thoáng của lưới.

Điều này khiến tổn thất áp suất qua thiết bị tăng và có thể làm giảm lưu lượng hệ thống.

Lưu chất sau lọc đi ra ngoài

Sau khi đi qua lưới, phần lưu chất đã được loại bỏ các tạp chất có kích thước phù hợp tiếp tục di chuyển đến cửa ra.

Dòng lưu chất sau lọc có thể được dẫn đến máy bơm, van điều khiển, thiết bị trao đổi nhiệt hoặc các công đoạn xử lý tiếp theo.

Cần lưu ý rằng đồ lọc rác lnox chủ yếu loại bỏ tạp chất rắn bằng phương pháp cơ học. Thiết bị không mặc nhiên loại bỏ được vi khuẩn, chất hòa tan hoặc các chất ô nhiễm có kích thước nhỏ hơn cấp lọc.

Do đó, trong hệ thống xử lý nước, đồ lọc rác lnox thường chỉ đảm nhiệm một công đoạn bảo vệ hoặc tiền lọc.

Các loại đồ lọc rác lnox phổ biến

Hiện nay, thiết bị lọc rác inox được sản xuất với nhiều kiểu dáng nhằm đáp ứng những điều kiện sử dụng khác nhau.

Mỗi loại có ưu điểm và giới hạn sử dụng riêng. Vì vậy, không nên lựa chọn chỉ dựa trên hình dạng hoặc vật liệu mà cần xem xét điều kiện vận hành thực tế.

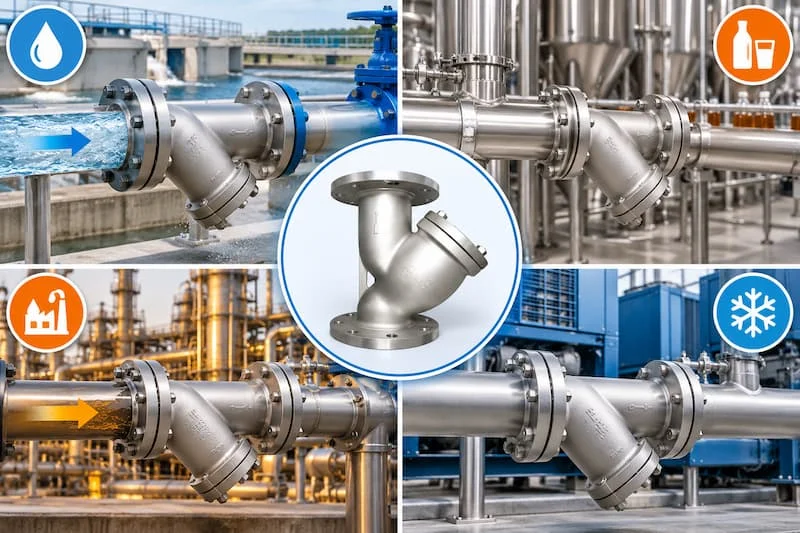

Ứng dụng thực tế của đồ lọc rác lnox

Hệ thống cấp thoát nước

Trong hệ thống cấp nước, đồ lọc rác lnox thường được sử dụng để giữ lại cặn bẩn trước khi dòng nước đi qua van, đồng hồ hoặc các thiết bị cần bảo vệ.

Đối với hệ thống bơm, thiết bị lọc có thể được bố trí tại những vị trí phù hợp nhằm hạn chế rác đi vào cánh bơm.

Tuy nhiên, nếu lắp tại đường hút, cần tính toán tổn thất áp suất để tránh ảnh hưởng đến điều kiện hút và nguy cơ xâm thực của máy bơm.

Trong hệ thống xử lý nước thải, các dạng rọ lọc hoặc lưới chắn rác có thể hỗ trợ giữ lại chất rắn trước những công đoạn xử lý tiếp theo.

Ngành thực phẩm và đồ uống

Trong ngành thực phẩm, đồ lọc rác lnox có thể được sử dụng để giữ lại một số tạp chất rắn trong đường ống vận chuyển nguyên liệu lỏng.

Các ứng dụng có thể xuất hiện trong hệ thống sản xuất nước giải khát, bia hoặc những dây chuyền chế biến thực phẩm.

Tuy nhiên, đối với vị trí tiếp xúc trực tiếp với thực phẩm, cần lựa chọn thiết bị đáp ứng yêu cầu vệ sinh, chất lượng bề mặt, khả năng làm sạch và tiêu chuẩn vật liệu liên quan.

Không nên mặc định mọi sản phẩm inox 304 hoặc inox 316 đều phù hợp với ứng dụng thực phẩm.

Hệ thống dầu khí và hóa chất

Trong một số hệ thống dẫn dầu hoặc hóa chất, thiết bị lọc rác inox có thể giúp giữ lại các hạt rắn nhằm hạn chế mài mòn và tắc nghẽn tại van hoặc thiết bị phía sau.

Tuy nhiên, môi trường hóa chất có thể gây ăn mòn đối với từng loại inox khác nhau.

Do đó, cần kiểm tra khả năng tương thích của thân lọc, lưới lọc, gioăng và các chi tiết tiếp xúc với lưu chất.

Hệ thống HVAC và điều hòa trung tâm

Trong hệ thống HVAC, đặc biệt là đường ống nước lạnh chiller, Y lọc inox hoặc thiết bị lọc tương đương có thể được sử dụng để giữ lại cặn bẩn.

Thiết bị giúp hạn chế tạp chất đi vào bộ trao đổi nhiệt, van điều khiển và những bộ phận có đường dẫn nhỏ.

Việc vệ sinh lưới lọc định kỳ góp phần duy trì lưu lượng và hạn chế tổn thất áp suất không cần thiết.

Ưu điểm của đồ lọc rác inox

So với một số vật liệu khác, đồ lọc rác inox có những ưu điểm đáng chú ý.

Khả năng chống ăn mòn tốt: Inox 304 và inox 316 có khả năng chống ăn mòn trong nhiều môi trường phù hợp, giúp hạn chế hư hỏng do gỉ sét.

Độ bền cơ học: Kết cấu kim loại có thể đáp ứng nhiều điều kiện vận hành khi thiết bị được thiết kế và lựa chọn đúng thông số.

Thuận tiện vệ sinh: Nhiều sản phẩm có lưới hoặc rọ lọc tháo rời, giúp quá trình bảo trì thuận tiện hơn.

Ứng dụng đa dạng: Có thể sử dụng trong hệ thống cấp nước, xử lý nước, HVAC và nhiều ngành công nghiệp khác.

Tuy nhiên, hiệu quả và tuổi thọ thiết bị còn phụ thuộc vào chất lượng chế tạo, đặc tính lưu chất và chế độ bảo trì.

Kinh nghiệm lựa chọn đồ lọc rác lnox phù hợp

Để lựa chọn đúng thiết bị, người mua cần xem xét đồng thời nhiều yếu tố.

Thứ nhất, xác định tính chất lưu chất. Cần biết hệ thống vận chuyển nước sạch, nước thải, dầu, khí hay hóa chất để lựa chọn vật liệu phù hợp.

Thứ hai, lựa chọn cấp lọc. Kích thước mắt lưới phải đáp ứng yêu cầu giữ cặn nhưng không gây tổn thất áp suất quá lớn.

Thứ ba, kiểm tra lưu lượng và áp suất. Thiết bị cần đáp ứng lưu lượng vận hành, áp suất thiết kế và nhiệt độ làm việc.

Thứ tư, lựa chọn kiểu kết nối. Cần đối chiếu kích thước DN, tiêu chuẩn ren hoặc mặt bích với đường ống hiện có.

Thứ năm, đánh giá khả năng bảo trì. Nên lựa chọn sản phẩm có kết cấu thuận tiện tháo lắp, vệ sinh và thay thế lưới lọc.

Ngoài ra, nên ưu tiên nhà cung cấp có tài liệu kỹ thuật rõ ràng, thông tin vật liệu minh bạch và hướng dẫn sử dụng phù hợp.

Câu hỏi thường gặp về đồ lọc rác inox

Đồ lọc rác inox 304 và inox 316 khác nhau như thế nào?

Inox 316 có chứa Molypden, giúp cải thiện khả năng chống ăn mòn trong một số môi trường, đặc biệt là môi trường chứa clorua. Tuy nhiên, việc lựa chọn vẫn phải dựa trên điều kiện sử dụng cụ thể.

Đồ lọc rác inox có cần vệ sinh định kỳ không?

Có. Lưới lọc có thể tích tụ cặn theo thời gian. Tần suất vệ sinh phụ thuộc vào lượng tạp chất, cấp lọc và điều kiện vận hành của hệ thống.

Đồ lọc rác inox có lọc được vi khuẩn không?

Các loại lọc rác inox thông thường không được thiết kế để loại bỏ vi khuẩn. Chúng chủ yếu giữ lại tạp chất rắn có kích thước phù hợp với mắt lưới.

Nên chọn Y lọc inox hay rọ lọc inox?

Y lọc thường phù hợp với các đường ống kín cần bảo vệ thiết bị phía sau. Rọ lọc có thể phù hợp hơn với cửa hút hoặc vị trí thu gom rác. Cần lựa chọn theo thiết kế hệ thống và đặc điểm tạp chất.

Kết luận

Đồ lọc rác lnox là thiết bị quan trọng trong nhiều hệ thống đường ống, giúp giữ lại cặn bẩn và tạp chất rắn nhằm bảo vệ máy bơm, van và các thiết bị phía sau. Với cấu tạo đa dạng, khả năng chống ăn mòn và độ bền cơ học tốt, sản phẩm được ứng dụng trong cấp thoát nước, xử lý nước, thực phẩm, hóa chất và HVAC.

Tuy nhiên, để thiết bị hoạt động hiệu quả, người dùng cần lựa chọn đúng vật liệu, kích thước, cấp lọc, kiểu kết nối và điều kiện áp suất. Đồng thời, việc vệ sinh và bảo trì định kỳ là cần thiết để hạn chế tắc nghẽn và duy trì lưu lượng.

Khi có nhu cầu lựa chọn đồ lọc rác lnox 304 hoặc inox 316, nên ưu tiên những sản phẩm có thông số kỹ thuật rõ ràng và phù hợp với yêu cầu thực tế của hệ thống. Đây là yếu tố quan trọng giúp nâng cao hiệu quả vận hành, giảm nguy cơ sự cố và tối ưu chi phí bảo trì lâu dài.
