Cửa phai là gì?

Cửa phai là gì? Trong quản lý tài nguyên nước tại các kênh, mương hay bể chứa quy mô lớn, việc kiểm soát lưu lượng dòng chảy luôn là một bài toán hóc búa đối với các kỹ sư vận hành. Bạn đã bao giờ đối mặt với tình trạng nước tràn bờ gây ngập úng diện rộng, hay thất thoát nước nghiêm trọng chỉ vì thiếu một cơ chế chặn dòng đủ linh hoạt và chắc chắn?

Thực tế, các phương pháp chặn dòng thủ công tạm bợ không bao giờ đáp ứng được áp lực nước lớn và yêu cầu điều tiết chính xác. Đây chính là lúc cửa chắn nước khẳng định vai trò thiết yếu của mình. Là một thiết bị cơ khí chuyên dụng, cửa chắn nước không chỉ giúp đóng/mở dòng nước một cách dứt khoát mà còn cho phép người vận hành điều tiết cao trình mực nước một cách hiệu quả. Việc hiểu rõ cấu tạo và nguyên lý của thiết bị này là chìa khóa để đảm bảo an toàn cho công trình thủy lợi và tối ưu hóa chi phí vận hành lâu dài.

Cửa phai là gì?

Về mặt kỹ thuật, cửa phai (thường gọi là cửa chắn nước) là một loại van cửa định hình, được lắp đặt tại các cửa cống, kênh dẫn hoặc bể xử lý nước. Thiết bị này đóng vai trò như một bức tường di động, có khả năng nâng lên hoặc hạ xuống để chặn đứng hoặc cho phép dòng nước lưu thông theo ý muốn.

Trong ngành xây dựng thủy lợi và hạ tầng kỹ thuật, thiết bị này còn được biết đến với các tên gọi khác như cửa van phai hay cửa chặn nước. Khác với các loại van đường ống thông thường dùng cho tiết diện nhỏ, cửa phai được thiết kế để chịu tải trọng áp lực nước cực lớn trên một bề mặt rộng.

Vai trò cốt lõi của cửa chắn nước là kiểm soát lưu lượng và duy trì mực nước ổn định. Đây được xem là "trái tim" của các hệ thống ngăn mặn, chống ngập đô thị và các quy trình xử lý nước thải hiện đại, nơi mà việc sai lệch lưu lượng có thể dẫn đến thảm họa về môi trường hoặc hư hỏng kết cấu hạ tầng.

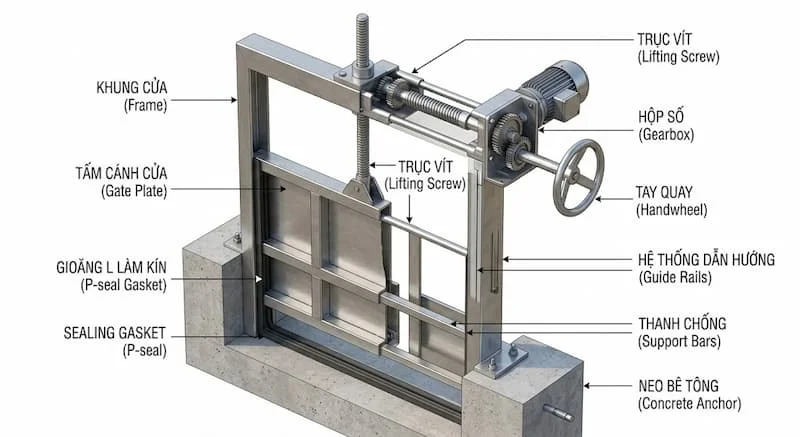

Nguyên lý hoạt động của cửa phai

Dù có kích thước khổng lồ hay nhỏ gọn, cửa chắn nước đều vận hành dựa trên một nguyên lý cơ học tương đối đơn giản nhưng cực kỳ hiệu quả: Tịnh tiến tấm cánh cửa theo phương thẳng đứng.

• Trạng thái mở: Khi người vận hành kích hoạt hệ thống điều khiển (tay quay hoặc motor điện), trục vít sẽ truyền động lực để nâng tấm cánh cửa lên khỏi lòng dẫn. Lúc này, nước sẽ chảy tự do dưới đáy cửa hoặc theo diện tích lỗ mở.

• Trạng thái đóng: Tấm cánh được hạ xuống cho đến khi tiếp xúc hoàn toàn với ngưỡng cửa và các khung bên. Dưới trọng lượng bản thân và lực ép của hệ thống truyền động, cánh cửa chặn đứng dòng chảy.

• Cơ chế truyền động: Tùy vào quy mô, cửa chắn nước có thể được vận hành bằng tay quay cơ học hoặc motor điện tự động.

Insight chuyên gia: Điểm mấu chốt trong nguyên lý hoạt động của cửa chắn nước không chỉ là việc nâng-hạ, mà là khả năng tự làm kín nhờ áp lực nước đẩy tấm cánh ép chặt vào khung, kết hợp với hệ thống gioăng cao su đàn hồi.

Phân loại cửa chắn nước phổ biến hiện nay

Trên thị trường hiện nay, cửa chắn nước được chia thành nhiều loại dựa trên cơ chế vận hành và vật liệu cấu tạo để phù hợp với từng môi trường đặc thù.

1. Phân loại theo cơ chế vận hành

• Cửa chắn nước tay quay: Sử dụng sức người thông qua hệ thống trục vít và hộp số giảm tốc. Loại này có ưu điểm là chi phí thấp, không phụ thuộc vào nguồn điện, cực kỳ bền bỉ và phù hợp cho các kênh mương nội đồng nhỏ.

• Cửa chắn nước điều khiển điện: Được tích hợp động cơ điện và tủ điều khiển trung tâm. Loại này cho phép đóng mở từ xa, lập trình tự động theo cảm biến mực nước, thường dùng cho các dự án lớn, nhà máy xử lý nước thải quy mô.

2. Phân loại theo vật liệu cấu tạo

• Cửa chắn nước thép: Chịu lực cực tốt, giá thành hợp lý nhưng dễ bị ăn mòn nếu không được sơn phủ epoxy kỹ lưỡng. Thường dùng trong môi trường nước ngọt.

• Cửa chắn nước Inox (304/316): Là lựa chọn ưu tiên cho các nhà máy xử lý hóa chất hoặc vùng nước mặn. Inox giúp thiết bị không bị gỉ sét, duy trì độ trơn tru của rãnh trượt trong hàng chục năm.

3. Phân loại theo vị trí lắp đặt

• Lắp âm tường: Phần khung được đúc trực tiếp vào bê tông của rãnh nước.

• Lắp ngoài (lắp mặt tường): Được bắt bulong vào bề mặt phẳng của tường bể hoặc cửa cống hiện hữu.

Thông số kỹ thuật cần biết khi chọn mua cửa chắn nước

Để một chiếc cửa chắn nước vận hành ổn định mà không xảy ra tình trạng kẹt cứng hay rò rỉ, bạn cần đặc biệt lưu tâm đến các thông số sau:

1. Kích thước thông thủy (W x H): Chiều rộng và chiều cao của lỗ mở cần chặn nước.

2. Áp lực nước (Head pressure): Độ sâu của cột nước mà cửa phải chịu đựng khi ở trạng thái đóng hoàn toàn.

3. Vật liệu khung và cánh: Quyết định tuổi thọ của thiết bị trong môi trường có tính ăn mòn cao.

4. Độ kín (Leakage rate): Được đảm bảo bởi hệ thống gioăng EPDM hoặc P-seal. Tiêu chuẩn sản xuất thường tuân theo AWWA C561 hoặc TCVN.

Tip: Sai lệch dù chỉ vài milimet trong thông số kích thước hoặc chọn sai vật liệu gioăng có thể khiến thiết bị hoàn toàn vô dụng dưới áp lực nước lớn.

So sánh cửa phai tay quay và cửa phai điện

Kết luận: Nếu dự án yêu cầu tính kinh tế và không đòi hỏi tần suất đóng mở liên tục, hãy chọn tay quay. Đối với các hệ thống hiện đại đòi hỏi sự chính xác và kết nối SCADA, cửa chắn nước điện là giải pháp không thể thay thế.

Tại sao cửa chắn nước cần độ kín tuyệt đối?

Độ kín (Tightness) là chỉ số quan trọng nhất để đánh giá chất lượng của một chiếc cửa chắn nước. Tại sao điều này lại mang tính sống còn?

• Tránh thất thoát tài nguyên: Trong thủy lợi, rò rỉ nước qua khe cửa chắn nước gây lãng phí nguồn nước tưới tiêu trong mùa khô hạn.

• Đảm bảo hiệu quả kiểm soát: Trong các bể lắng hoặc bể xử lý hóa chất, rò rỉ nước từ ngăn này sang ngăn khác sẽ phá hỏng quy trình công nghệ, làm giảm chất lượng nước đầu ra.

• Bảo vệ kết cấu hạ tầng: Nước rò rỉ qua khe hở dưới áp lực cao sẽ tạo ra hiện tượng xâm thực, làm xói mòn bê tông xung quanh vị trí lắp đặt, về lâu dài có thể gây sập đổ công trình.

Insight: Một chiếc cửa chắn nước tốt phải đạt độ kín gần như tuyệt đối ở cả 3 hoặc 4 cạnh, tùy thuộc vào thiết kế là cửa chắn nước kiểu hở hay kiểu kín.

Ứng dụng thực tế của cửa chắn nước

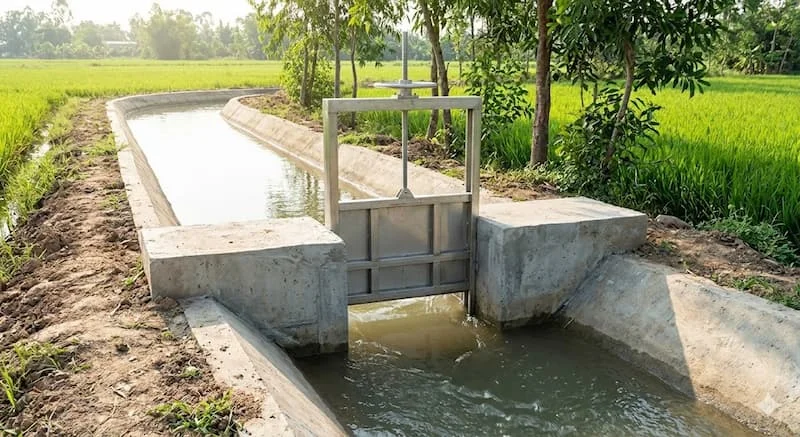

• Hệ thống thủy lợi: Điều tiết nước từ kênh chính vào các kênh nhánh, ngăn mặn xâm nhập vào đồng ruộng.

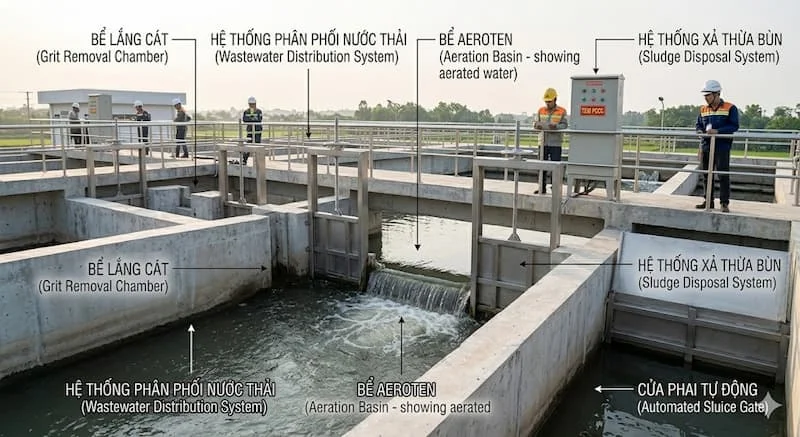

• Nhà máy xử lý nước: Ngăn chia các bể phản ứng, bể lắng, bể khử trùng để thuận tiện cho việc bảo trì từng ngăn riêng lẻ.

• Hệ thống thoát nước đô thị: Kiểm soát dòng chảy tại các cửa xả, ngăn nước triều cường dâng ngược vào thành phố.

• Hồ chứa và đập thủy điện: Điều tiết mức xả tràn và duy trì cao trình an toàn cho đập.

Sai lầm phổ biến khi lựa chọn cửa phai

Đừng để dự án của bạn bị đình trệ vì những sai lầm sơ đẳng sau:

1. Chọn sai kích thước: Không tính toán đến sai số của phần thô bê tông dẫn đến khung cửa không vừa hoặc quá nhỏ so với lỗ mở.

2. Bỏ qua áp lực nước: Chọn tấm cánh quá mỏng so với cột áp nước, dẫn đến hiện tượng cánh bị võng, gây kẹt hoặc rò rỉ nước nghiêm trọng.

3. Vật liệu không tương thích: Dùng khung thép cho môi trường nước mặn mà không có biện pháp bảo vệ hóa học, dẫn đến mục nát chỉ sau 1-2 năm.

4. Thiếu kế hoạch bảo trì: Trục vít không được tra mỡ, gioăng bị khô nứt nhưng không thay thế khiến việc vận hành trở nên nặng nề và kém hiệu quả.

Cách chọn cửa chắn nước phù hợp: Checklist từ chuyên gia

Để chọn được thiết bị tối ưu, hãy tuân thủ quy trình 5 bước sau:

• Bước 1: Xác định lưu lượng và áp lực nước. Đây là căn cứ để tính toán độ dày của cánh cửa và lực nâng của motor.

• Bước 2: Đo đạc kích thước thực tế. Cần khảo sát cao trình mực nước và kích thước lỗ mở của công trình thô.

• Bước 3: Lựa chọn vật liệu. Inox 304 là lựa chọn an toàn cho hầu hết các môi trường, Inox 316 cho môi trường khắc nghiệt hơn.

• Bước 4: Quyết định cơ chế vận hành. Cân nhắc giữa sự tiện lợi (điện) và tính kinh tế (tay quay).

• Bước 5: Kiểm tra tiêu chuẩn sản xuất. Đảm bảo nhà cung cấp có các chứng chỉ kiểm định về độ kín và tải trọng.

Checklist khi nhận hàng:

• [ ] Kích thước có khớp với bản vẽ kỹ thuật không?

• [ ] Gioăng cao su có bị nứt hay bong tróc không?

• [ ] Trục vít truyền động có thẳng và trơn trưu không?

• [ ] Lớp sơn phủ (nếu là thép) có đều màu và đủ độ dày không?

FAQ - Câu hỏi thường gặp về cửa chắn nước

Cửa phai khác van nước như thế nào?

Cửa chắn nước dùng để chặn dòng chảy lớn trên các kênh, rãnh hở hoặc cửa cống hình vuông/chữ nhật. Van nước thường dùng cho đường ống kín có tiết diện tròn và kích thước nhỏ hơn.

Nên chọn cửa chắn nước Inox hay Thép?

Nếu ngân sách cho phép, bạn nên ưu tiên Inox vì khả năng chống ăn mòn vượt trội, giúp giảm chi phí bảo trì và thay thế trong tương lai. Thép chỉ nên dùng cho các công trình tạm thời hoặc nước ngọt hoàn toàn.

Tại sao cửa chắn nước của tôi bị rò rỉ dù là hàng mới?

Nguyên nhân thường do lắp đặt khung không phẳng hoặc gioăng cao su bị kẹt dị vật. Hãy kiểm tra lại độ phẳng của bề mặt tường lắp đặt.

Bao lâu nên bảo trì cửa chắn nước một lần?

Định kỳ 6–12 tháng. Cần tra mỡ vào trục vít, kiểm tra độ đàn hồi của gioăng và vệ sinh các vật cản (rác, bùn) ở rãnh trượt.

Kết luận

Cửa chắn nước không chỉ là một tấm chắn nước thông thường, mà là một giải pháp kỹ thuật tinh vi giúp quản lý nguồn nước một cách bền vững. Việc lựa chọn đúng loại cửa chắn nước – từ vật liệu Inox bền bỉ đến cơ chế vận hành điện hiện đại – sẽ quyết định trực tiếp đến hiệu quả của cả một công trình thủy lợi hay nhà máy xử lý nước.
