Van an toàn hơi là gì?

Van an toàn hơi là gì? Trong vận hành công nghiệp, việc áp suất nồi hơi tăng cao đột ngột là một kịch bản tồi tệ mà không nhà quản lý nào muốn đối mặt. Chỉ cần một lỗi nhỏ ở hệ thống cấp nhiệt hoặc van điều khiển, áp suất bên trong bình chứa có thể vượt ngưỡng chịu tải của vật liệu trong tích tắc.

Hậu quả của việc quá áp không dừng lại ở hư hỏng thiết bị mà còn dẫn đến nguy cơ nổ hệ thống nồi hơi, gây thiệt hại khủng khiếp về tài sản và đe dọa trực tiếp đến tính mạng con người. Để ngăn chặn thảm họa này, van an toàn đóng vai trò là chốt chặn cuối cùng, sẵn sàng xả áp kịp thời để đưa hệ thống trở về trạng thái cân bằng. Hiểu rõ về cơ chế và cách lựa chọn loại van này không chỉ là yêu cầu kỹ thuật mà còn là trách nhiệm an toàn trong mọi quy trình sản xuất có sử dụng hơi bão hòa hoặc hơi quá nhiệt.

Van an toàn hơi là gì?

Về mặt kỹ thuật, van an toàn (tên tiếng Anh là Safety Valve) là một thiết bị cơ khí tự động được thiết kế để bảo vệ hệ thống áp suất khỏi việc vượt quá giới hạn định trước. Khác với các loại van đóng mở thông thường, van an toàn không cần tác động từ bên ngoài để vận hành; nó phản ứng trực tiếp với áp suất của lưu chất bên trong hệ thống.

Nhiệm vụ cốt lõi của van an toàn là xả một lượng hơi nước (steam) nhất định ra ngoài môi trường hoặc đường xả khi áp suất trong nồi hơi hay bình tích áp vượt quá áp suất cài đặt (Set Pressure). Sau khi áp suất đã hạ xuống mức an toàn, van sẽ tự động đóng lại để hệ thống tiếp tục làm việc.

Trong các tiêu chuẩn về an toàn thiết bị áp lực tại Việt Nam và quốc tế (như ASME hay TCVN), đây là thiết bị bảo vệ bắt buộc. Việc vận hành một nồi hơi không có van an toàn hoặc van không được kiểm định cũng giống như lái một chiếc xe không có phanh – rủi ro là cực kỳ lớn và không thể kiểm soát.

Nguyên lý hoạt động của van an toàn hơi

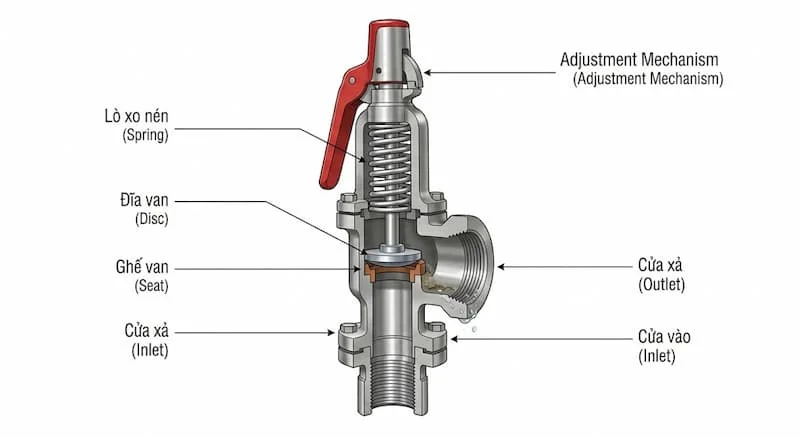

Sự tin cậy của van an toàn đến từ cơ chế vận hành hoàn toàn tự động, dựa trên sự cân bằng lực giữa áp suất hệ thống và lực lò xo (hoặc đối trọng).

• Trạng thái bình thường: Lực nén của lò xo bên trong thân van lớn hơn áp lực của hơi nước tác động lên đĩa van. Nhờ đó, đĩa van được ép chặt vào ghế van, giữ cho hệ thống kín hoàn toàn và hơi nước không bị thất thoát.

• Khi xảy ra quá áp: Khi áp suất hơi tăng lên và vượt qua ngưỡng cài đặt, lực đẩy của hơi nước sẽ thắng được lực nén của lò xo. Lúc này, lò xo bị nén thêm, đĩa van được nhấc lên khỏi vị trí đóng.

• Cơ chế xả: Hơi nước áp suất cao thoát ra ngoài qua cửa xả, làm giảm năng lượng tích tụ trong hệ thống.

• Tự động đóng lại: Khi áp suất hơi giảm xuống dưới mức cài đặt (thường thấp hơn khoảng 10% so với áp suất xả), lực lò xo lại chiếm ưu thế, đẩy đĩa van về vị trí cũ và đóng kín hệ thống.

Insight chuyên gia: Điểm khác biệt của van an toàn dùng cho hơi so với van giảm áp là tốc độ phản ứng. Van an toàn mở rất nhanh (hành trình mở hoàn toàn) để xả lượng lớn lưu chất trong thời gian ngắn nhất.

Phân loại van an toàn hơi chuyên sâu

Tùy vào quy mô hệ thống và môi trường làm việc, van an toàn được chia thành nhiều dòng sản phẩm đặc thù:

1. Phân loại theo cơ chế tác động

• Van an toàn lò xo (Spring-loaded): Phổ biến nhất hiện nay. Ưu điểm là kích thước gọn, độ chính xác cao và dễ dàng điều chỉnh áp suất cài đặt bằng cách thay đổi độ nén của lò xo.

• Van an toàn đòn bẩy (Lever-weighted): Sử dụng đối trọng trên một cánh tay đòn để giữ van đóng. Loại này thường dùng trong các hệ thống cũ hoặc cố định, dễ dàng kiểm tra bằng cách nhấc đòn bẩy thủ công.

2. Phân loại theo vật liệu cấu tạo

• Van đồng (Bronze/Brass): Thường dùng cho nồi hơi cỡ nhỏ, hệ thống dân dụng vì giá thành rẻ, chịu nhiệt trung bình.

• Van gang/thép: Dùng cho hệ thống hơi bão hòa công nghiệp, chịu được áp suất và nhiệt độ cao.

• Van Inox (Stainless Steel): Đặc chủng cho ngành thực phẩm, dược phẩm hoặc môi trường ăn mòn, đảm bảo tính vệ sinh và độ bền hóa học tuyệt đối.

3. Phân loại theo kiểu kết nối

• Nối ren: Dành cho các kích thước nhỏ (thường dưới DN50).

• Nối bích: Dành cho hệ thống lớn, yêu cầu độ kín và khả năng chịu rung động tốt.

Các thông số kỹ thuật sống còn của van an toàn hơi

Việc chọn sai thông số kỹ thuật có thể khiến van trở nên vô dụng hoặc gây hư hỏng hệ thống. Bạn cần đặc biệt lưu ý:

1. Áp suất cài đặt (Set Pressure): Là ngưỡng áp suất mà van bắt đầu mở. Thông số này phải thấp hơn áp suất thiết kế tối đa của nồi hơi.

2. Áp suất làm việc (Working Pressure): Áp suất thực tế mà hệ thống vận hành hàng ngày. Khoảng cách giữa áp suất làm việc và áp suất cài đặt phải đủ lớn để tránh van bị nhảy (chattering) liên tục.

3. Nhiệt độ làm việc: Hơi nước có nhiệt độ rất cao, do đó vật liệu thân van và lò xo phải chịu được nhiệt độ mà không bị biến dạng hay mất tính đàn hồi.

4. Kích thước (DN): Quyết định lưu lượng xả. Nếu kích thước quá nhỏ, van không xả kịp lượng hơi thừa, áp suất vẫn tiếp tục tăng dù van đã mở.

5. Tiêu chuẩn kiểm định: Mọi van an toàn lưu hành trên thị trường phải có giấy chứng nhận kiểm định của cơ quan chức năng có thẩm quyền.

So sánh van an toàn và van giảm áp

Nhiều người thường nhầm lẫn giữa hai loại van này, dẫn đến sai sót trong thiết kế hệ thống.

Kết luận: Bạn không thể dùng van giảm áp để thay thế cho van an toàn. Van giảm áp giúp máy móc chạy ổn định, nhưng van an toàn mới là thứ giữ cho toàn bộ nhà máy không bị phá hủy khi có sự cố.

Tại sao van an toàn cực kỳ quan trọng?

Không phải ngẫu nhiên mà các cơ quan thanh tra an toàn luôn kiểm tra kỹ lưỡng thiết bị này.

• Ngăn ngừa thảm họa nổ nồi hơi: Áp suất hơi nước tích tụ cực lớn, khi nổ sẽ tạo ra sóng xung kích tương đương một khối thuốc nổ mạnh. Van an toàn giải phóng năng lượng này trước khi đạt ngưỡng nguy hiểm.

• Bảo vệ tài sản thiết bị: Ngăn chặn tình trạng biến dạng cơ khí, nứt vỡ bình chứa và hỏng hóc các thiết bị đo lường đắt tiền trên hệ thống.

• Đảm bảo an toàn con người: Đây là mục tiêu cao nhất. Một hệ thống có van an toàn chuẩn giúp công nhân yên tâm vận hành, tránh những tai nạn lao động đáng tiếc.

Ứng dụng thực tế của van an toàn hơi

Van an toàn xuất hiện ở mọi nơi có sự hiện diện của nhiệt và áp suất:

• Nồi hơi công nghiệp (Boiler): Trong các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi.

• Hệ thống HVAC: Trong các tòa nhà lớn sử dụng hơi nước để sưởi ấm hoặc tiệt trùng.

• Bình áp lực & Bình tích áp: Các bình chứa hơi bão hòa chờ cung cấp cho dây chuyền sản xuất.

• Nhà máy lọc dầu & Hóa chất: Nơi yêu cầu kiểm soát áp suất hơi cực kỳ khắt khe để tránh phản ứng dây chuyền.

Sai lầm phổ biến và hậu quả khi sử dụng van

Dưới góc độ chuyên gia, chúng tôi nhận thấy 4 lỗi chết người thường gặp:

1. Chọn sai Set Pressure: Cài đặt áp suất xả quá cao khiến hệ thống nổ trước khi van kịp nhảy.

2. Quên kiểm định định kỳ: Lò xo có thể bị gỉ sét, đĩa van bị kẹt do cặn bẩn sau thời gian dài không sử dụng.

3. Lắp sai vị trí: Lắp van quá xa nồi hơi hoặc lắp trên đường ống có van chặn phía trước, làm mất tác dụng của van an toàn.

4. Không bảo trì: Bỏ qua việc kéo cần gạt kiểm tra thủ công khiến van bị "chết" tại chỗ.

Cách chọn van an toàn hơi đúng chuẩn (Checklist)

Để chọn được sản phẩm phù hợp, hãy tuân theo quy trình sau:

• Bước 1: Xác định áp suất thiết kế tối đa của thiết bị cần bảo vệ.

• Bước 2: Chọn áp suất cài đặt (Set pressure) của van, thường là 1.1 lần áp suất làm việc nhưng không vượt quá áp suất thiết kế.

• Bước 3: Lựa chọn vật liệu dựa trên nhiệt độ hơi và tính chất hóa học (Đồng, Gang hay Inox).

• Bước 4: Tính toán lưu lượng xả cần thiết để chọn kích thước (DN) phù hợp.

• Bước 5: Chọn thương hiệu uy tín (Sizmar, Tung Lung, Yoshitake...) có đầy đủ CO/CQ và chứng nhận kiểm định.

Checklist trước khi vận hành:

• [ ] Van đã được kẹp chì và có tem kiểm định còn hạn?

• [ ] Vị trí lắp đặt đã theo phương thẳng đứng?

• [ ] Đường xả có thông thoáng và không bị tắc nghẽn?

• [ ] Tay gạt (Lever) có hoạt động trơn tru không?

FAQ - Giải đáp về van an toàn hơi

Van an toàn hơi hoạt động khi nào?

Van chỉ tự động mở khi áp suất bên trong thiết bị vượt quá ngưỡng áp suất đã được cài đặt trên lò xo của van.

Có bắt buộc phải kiểm định không?

Bắt buộc. Theo thông tư của Bộ Lao động - Thương binh và Xã hội, van an toàn là thiết bị có yêu cầu nghiêm ngặt về an toàn lao động, phải được kiểm định định kỳ.

Bao lâu nên kiểm tra van 1 lần?

Nên kéo cần gạt kiểm tra định kỳ mỗi tháng và thực hiện kiểm định thử áp chính thức mỗi 6–12 tháng/lần tùy môi trường làm việc.

Van bị kẹt có nguy hiểm không?

Cực kỳ nguy hiểm. Nếu van bị kẹt, hệ thống hoàn toàn mất đi khả năng tự bảo vệ khi quá áp. Cần dừng hệ thống ngay lập tức để thay thế hoặc bảo trì van.

Kết luận

Đầu tư vào một chiếc van an toàn chất lượng không bao giờ là lãng phí. Đó không chỉ là chi phí cho một thiết bị vật tư, mà là khoản bảo hiểm cho toàn bộ tài sản và con người trong doanh nghiệp của bạn. Việc chọn đúng, lắp đúng và bảo trì định kỳ sẽ giúp hệ thống nồi hơi vận hành bền bỉ, an toàn qua hàng thập kỷ.
