Các Phương Pháp Nối Ống Thép Phổ Biến Và Cách Chọn Đúng

Trong thi công hệ thống cơ điện (MEP) và đường ống công nghiệp, việc lựa chọn các phương pháp nối ống thép phù hợp không chỉ đơn thuần là liên kết hai đoạn ống lại với nhau. Đây là quyết định kỹ thuật then chốt, ảnh hưởng trực tiếp đến độ an toàn, khả năng vận hành ổn định và tuổi thọ của toàn bộ hệ thống. Dù là ống thép đen, ống mạ kẽm hay ống đúc, mỗi loại môi chất như nước, khí nén, hơi nóng hay hóa chất đều đặt ra những yêu cầu khắt khe về mối nối.

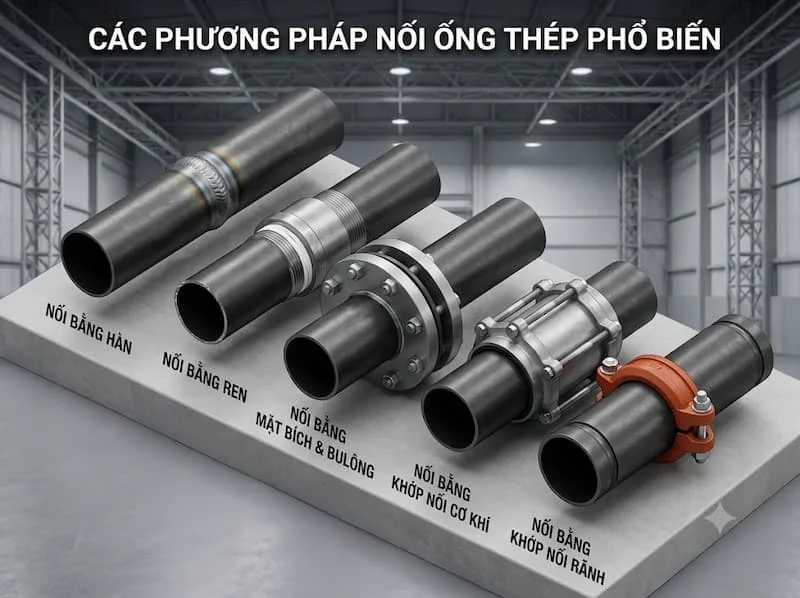

Nối ống thép là gì? Có những phương pháp nào?

Nối ống thép là quá trình liên kết hai hoặc nhiều đoạn ống thép lại với nhau, hoặc kết nối ống thép với các loại phụ kiện, van, bơm và thiết bị đường ống nhằm tạo thành một tuyến dẫn kín, hoạt động liên tục và đáp ứng chính xác các yêu cầu về áp suất, nhiệt độ cũng như tính chất của môi chất di chuyển bên trong.

Về mặt kỹ thuật, các phương pháp nối ống thép được chia làm hai nhóm chính:

• Nhóm nối cố định (Không tháo lắp): Điển hình là phương pháp hàn. Phương pháp này tạo ra liên kết vĩnh viễn, phân bố ứng suất đều và đạt độ kín tuyệt đối.

• Nhóm nối linh hoạt (Có thể tháo lắp): Bao gồm nối ren, mặt bích, khớp nối cơ khí và khớp nối rãnh (grooved coupling). Nhóm này cho phép tháo rời để kiểm tra, bảo trì hoặc thay thế thiết bị dễ dàng.

Để đưa ra quyết định lựa chọn giải pháp thi công, kỹ sư cần đánh giá tổng thể dựa trên 8 yếu tố cốt lõi: đường kính ống (DN/NPS), độ dày thành ống (Schedule), áp suất làm việc, nhiệt độ vận hành, loại môi chất (nước, khí, hơi, hóa chất), không gian thi công, yêu cầu bảo trì và tiêu chuẩn kỹ thuật của dự án.

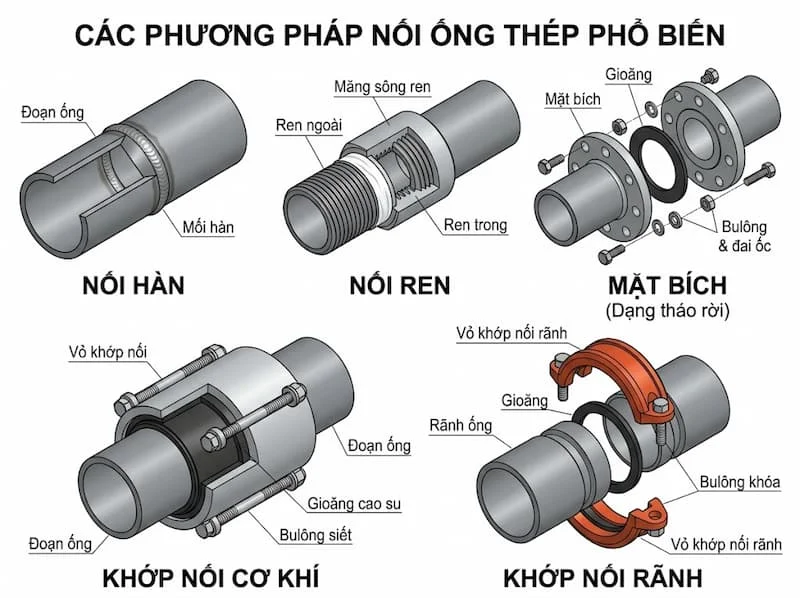

6 phương pháp nối ống thép phổ biến hiện nay

1. Nối ống thép bằng phương pháp hàn

Hàn là phương pháp liên kết bằng cách làm nóng chảy kim loại tại vị trí tiếp xúc (hoặc dùng kim loại bù) để tạo thành một mối liên kết đồng nhất. Hai kiểu hàn phổ biến nhất là hàn giáp mí (Butt-weld) cho ống đường kính lớn và hàn socket (Socket-weld) cho ống đường kính nhỏ áp lực cao. Công nghệ áp dụng thường là hàn hồ quang tay (SMAW), TIG (GTAW) hoặc MIG/MAG (GMAW).

• Ưu điểm: Mối nối có độ chắc chắn cực cao, khả năng chịu áp suất và nhiệt độ lớn, độ kín tuyệt đối, không làm tăng trọng lượng hệ thống tại vị trí nối.

• Nhược điểm: Yêu cầu thợ hàn có tay nghề và chứng chỉ kỹ thuật; thời gian thi công lâu; khó tháo lắp; nguy cơ mất an toàn cháy nổ cao do phát sinh nhiệt và tia lửa.

• Ứng dụng: Tuyến ống công nghiệp cố định, đường ống dẫn hơi nóng, dầu khí, hóa chất áp lực cao. (Tham khảo thêm các sản phẩm )

2. Nối ống thép bằng ren

Phương pháp này sử dụng các đoạn ren được gia công ở đầu ống (theo tiêu chuẩn NPT, BSPT...) để vặn trực tiếp vào các như co, tê, măng xông hoặc van. Quá trình lắp đặt bắt buộc phải dùng thêm vật liệu làm kín như băng tan (cao su non) hoặc keo dán ren chuyên dụng.

• Ưu điểm: Thi công đơn giản, không cần máy hàn hay thợ tay nghề cao, chi phí thiết bị thấp, có khả năng tháo lắp linh hoạt.

• Nhược điểm: Dễ bị rò rỉ nếu gia công ren không chuẩn hoặc quấn băng tan sai kỹ thuật; làm giảm độ dày thành ống tại vị trí cắt ren; không phù hợp cho ống đường kính lớn hoặc hệ thống rung động mạnh.

• Ứng dụng: Hệ thống cấp nước sinh hoạt, đường ống khí nén nhỏ, hệ thống PCCC nhánh nhỏ (thường áp dụng cho đường kính dưới DN50).

3. Nối ống thép bằng mặt bích

Nối mặt bích là phương pháp sử dụng hai đĩa mặt bích hàn hoặc vặn ren vào hai đầu ống, sau đó ép chặt một lớp  ở giữa bằng hệ thống bu-lông, đai ốc.

• Ưu điểm: Khả năng chịu áp lực cao, cực kỳ thuận tiện cho công tác kiểm tra, bảo trì, vệ sinh hoặc kết nối đường ống với các thiết bị như van, máy bơm, đo đạc.

• Nhược điểm: Chi phí vật tư cao; kết cấu cồng kềnh, chiếm nhiều không gian; tốn thời gian siết bu-lông đúng lực đối xứng.

• Ứng dụng: Đường ống công nghiệp, trạm bơm, kết nối van chặn, đường ống dẫn lưu chất trong nhà máy hóa chất, thực phẩm, PCCC.

4. Nối bằng khớp nối cơ khí

Khớp nối cơ khí (Mechanical Coupling) sử dụng lớp vỏ kim loại ôm trọn hai đầu ống phẳng cùng hệ thống gioăng cao su bên trong. Khi siết bu-lông bên ngoài, gioăng sẽ bị ép chặt vào bề mặt ống để tạo độ kín.

• Ưu điểm: Lắp đặt siêu nhanh, không cần hàn hay tạo rãnh/cắt ren, có khả năng hấp thụ rung động nhẹ và sự co giãn nhiệt.

• Nhược điểm: Chi phí khớp nối cao; khả năng chịu áp suất và nhiệt độ bị giới hạn bởi chất liệu gioăng cao su; không chịu được lực kéo dãn dọc trục quá lớn đối với loại khớp không có ngàm giữ.

• Ứng dụng: Sửa chữa sự cố đường ống cấp thoát nước nhanh, xử lý sự cố rò rỉ, đường ống tạm thời hoặc khu vực cấm phát sinh tia lửa điện.

5. Nối ống thép bằng khớp nối rãnh (Grooved Coupling)

Khớp nối rãnh là giải pháp hiện đại: hai đầu ống thép được cán hoặc gia công một rãnh lõm vòng quanh (groove). Sau đó, một gioăng cao su dạng vòng được lồng vào vị trí nối, và hai mảnh vỏ khớp nối rãnh bằng gang/thép sẽ kẹp chặt vào rãnh ống thông qua hai bu-lông.

• Ưu điểm: Tốc độ thi công nhanh gấp 3–4 lần so với hàn; an toàn tuyệt đối (không sinh nhiệt/lửa); chịu rung động và co giãn tốt; tháo lắp bảo trì cực kỳ dễ dàng.

• Nhược điểm: Phải trang bị máy tạo rãnh chuyên dụng; chi phí phụ kiện khớp nối cao hơn phụ kiện hàn/ren thông thường; giới hạn nhiệt độ phụ thuộc vào vật liệu gioăng (EPDM, Nitrile...).

• Ứng dụng: Hệ thống PCCC (phổ biến nhất), hệ thống điều hòa không khí HVAC, trung tâm thương mại, nhà cao tầng. (Xem chi tiết giải pháp

6. Nối ống bằng phụ kiện chuyên dụng khác

Ngoài 5 phương pháp chính trên, trong một số ngành công nghiệp đặc thụ còn sử dụng các loại phụ kiện nén (Compression fittings) cho ống đường kính rất nhỏ, khớp nối nhanh (Quick couplings) cho hệ thống thử áp, hoặc phụ kiện hàn vạt góc chuyên dụng.

Lưu ý kỹ thuật: Kỹ sư tuyệt đối không nên gom chung tất cả các phương pháp vào một tiêu chuẩn thi công duy nhất. Mỗi loại phụ kiện đều có bảng thông số catalogue riêng về giới hạn áp suất, nhiệt độ và khả năng tương thích môi chất từ nhà sản xuất.

So sánh các phương pháp nối ống thép

Để giúp bạn có cái nhìn tổng quan và dễ dàng đưa ra quyết định, dưới đây là bảng so sánh chi tiết các phương pháp nối ống thép dựa trên các tiêu chí kỹ thuật và thi công thực tế:

Vì sao phải chọn đúng phương pháp nối ống thép?

Việc lựa chọn các phương pháp nối ống thép không đúng với yêu cầu thiết kế sẽ dẫn đến những thất bại nghiêm trọng về mặt kết cấu lẫn kinh tế. Do đó, quy trình lựa chọn luôn phải dựa trên 5 yếu tố cốt lõi:

1. Áp suất làm việc: Hệ thống áp lực cao (như hơi nóng, thủy lực) đòi hỏi mối hàn hoặc mặt bích chuẩn ANSI/BS chịu áp. Dùng mối nối ren cho hệ thống áp suất cao rất dễ gây phì rò rỉ hoặc vỡ mối nối.

2. Nhiệt độ vận hành: Nhiệt độ quá cao sẽ làm nóng chảy hoặc chai cứng các gioăng cao su trong khớp nối rãnh hay khớp nối cơ khí. Môi trường nhiệt độ cao bắt buộc phải ưu tiên mối hàn kim loại hoặc mặt bích dùng gioăng chịu nhiệt (Graphite, PTFE).

3. Môi chất truyền dẫn: Môi chất là hóa chất ăn mòn, khí gas dễ cháy hay nước sinh hoạt đều yêu cầu vật liệu gioăng và phương pháp làm kín khác nhau để tránh rò rỉ gây nguy hiểm.

4. Khả năng tháo lắp & bảo trì: Tại các vị trí gắn thiết bị đo, van công nghiệp, máy bơm – nơi bắt buộc phải bảo trì định kỳ – nối mặt bích hoặc khớp nối rãnh là lựa chọn duy nhất đúng đắn.

5. Điều kiện môi trường thi công: Ở các không gian hẹp, môi trường dễ cháy nổ (kho xăng dầu, nhà máy hóa chất đang vận hành), việc dùng phương pháp hàn cực kỳ rủi ro. Lúc này, khớp nối rãnh hoặc khớp nối cơ khí thi công "nguội" là giải pháp tối ưu.

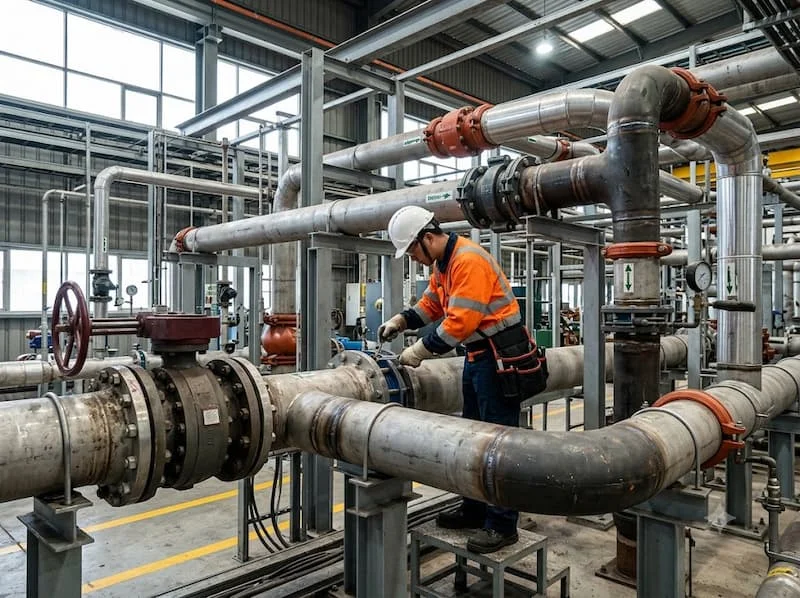

Khi nào nên dùng từng phương pháp nối ống thép?

Hệ thống nước cấp & thoát nước

• Với các đường ống nhánh nhỏ ($\le$ DN50): Ưu tiên nối ren để tiết kiệm chi phí.

• Với các đường ống trục chính, trạm bơm nước: Sử dụng nối mặt bích tại vị trí van/máy bơm và nối hàn hoặc khớp nối rãnh cho tuyến ống dài.

Hệ thống phòng cháy chữa cháy (PCCC)

• Giải pháp tối ưu hiện nay cho hệ thống PCCC nhà cao tầng và xưởng sản xuất là khớp nối rãnh (Grooved Coupling) nhờ tốc độ lắp đặt nhanh và độ an toàn cao.

• Vị trí phòng máy bơm PCCC kết nối với van báo động, van cổng bắt buộc sử dụng mặt bích.

Hệ thống hơi nóng & lò hơi

• Nối hàn là ưu tiên hàng đầu cho toàn bộ tuyến ống dẫn hơi để đảm bảo kín khít tuyệt đối dưới nhiệt độ và áp suất cao.

• Các vị trí nối vào van giảm áp, van chặn hơi sử dụng mặt bích chịu nhiệt.

Hệ thống khí nén & Đường ống công nghiệp

• Chọn nối ren cho các nhánh khí nén nhỏ xưởng sản xuất.

• Chọn hàn giáp mí hoặc mặt bích đối với các tuyến ống hóa chất, dung môi công nghiệp để đảm bảo tính an toàn hóa chất.

7 sai lầm thường gặp khi nối ống thép

Trong quá trình thi công thực tế, các kỹ sư và thợ lắp đặt rất dễ mắc phải những sai lầm kinh điển sau:

• Chọn phương pháp chỉ dựa vào giá thành ban đầu: Mua phụ kiện ren giá rẻ nhưng tốn vô số chi phí nhân công sửa chữa rò rỉ về sau.

• Bỏ qua giới hạn nhiệt độ và áp suất của gioăng: Sử dụng gioăng cao su thông thường cho hệ thống hơi nóng khiến gioăng bị chảy xệ, gây rò rỉ trầm trọng.

• Nhầm lẫn kích thước danh nghĩa (DN/NPS) và đường kính thực (OD): Dẫn đến mua sai quy cách phụ kiện rãnh hoặc mặt bích.

• Lắp lẫn phụ kiện khác tiêu chuẩn: Dùng mặt bích tiêu chuẩn JIS kết nối với mặt bích tiêu chuẩn DIN/ANSI làm lệch tâm lỗ bu-lông.

• Siết bu-lông mặt bích không đều lực: Siết lệch một bên làm biến dạng gioăng làm kín, gây hở mối nối.

• Gia công rãnh/ren sai thông số kỹ thuật: Rãnh quá sâu làm mỏng thành ống, rãnh quá nông khiến khớp nối bị tuột khi tăng áp.

• Bỏ qua bước kiểm tra/thử áp sau khi lắp đặt: Không thử áp lực nước/khí trước khi nghiệm thu, dẫn đến hậu quả nghiêm trọng khi đưa vào vận hành chính thức.

Checklist chọn phương pháp nối ống thép phù hợp

Trước khi chốt phương án thi công hoặc đặt mua vật tư, hãy kiểm tra lần lượt theo 8 bước chuẩn hóa sau:

1. Xác định loại môi chất: Nước sạch, nước thải, khí nén, hơi nóng, hóa chất hay dầu?

2. Xác định kích thước đường ống: Đường kính danh nghĩa (DN/NPS), đường kính ngoài (OD) và độ dày (SCH10, SCH40...).

3. Xác định áp suất làm việc: Áp suất danh định PN10, PN16, PN25 hay Class 150, Class 300?

4. Xác định nhiệt độ vận hành: Nhiệt độ môi chất tối đa và tối thiểu trong hệ thống là bao nhiêu?

5. Đánh giá yêu cầu tháo lắp: Vị trí nối là tuyến ống cố định hay cần tháo mở bảo trì định kỳ?

6. Đối chiếu tiêu chuẩn kỹ thuật: Dự án yêu cầu tiêu chuẩn gì (ASTM, BS, JIS, DIN)?

7. Đánh giá điều kiện thi công: Có được phép dùng lửa/hàn không? Không gian thao tác rộng hay hẹp?

8. Quy trình nghiệm thu sau lắp đặt: Có kế hoạch thử áp lực (Hydrotest) và kiểm tra độ kín chưa?

Câu hỏi thường gặp về các phương pháp nối ống thép

1. Có những phương pháp nối ống thép nào phổ biến nhất?

5 phương pháp nối ống thép phổ biến nhất hiện nay bao gồm: hàn (hàn giáp mí/socket), nối ren, nối mặt bích, khớp nối cơ khí và khớp nối rãnh (grooved coupling).

2. Nối ống thép bằng hàn có tốt hơn nối ren không?

Không có phương pháp nào tốt hơn tuyệt đối. Hàn tốt hơn về độ bền, độ kín và khả năng chịu áp suất cao trên đường ống cố định. Tuy nhiên, nối ren lại vượt trội về tính linh hoạt, dễ thi công và tháo lắp cho các đường ống nhỏ ($\le$ DN50).

3. Khi nào nên các phương pháp nối ống thép?

Bạn nên dùng mặt bích tại các vị trí cần kết nối đường ống với thiết bị (máy bơm, van, thiết bị đo) hoặc tại các đoạn ống cần tháo dỡ định kỳ để vệ sinh, bảo trì.

4. Khớp nối rãnh có thực sự an toàn cho hệ thống PCCC không?

Khớp nối rãnh hoàn toàn an toàn và đạt tiêu chuẩn quốc tế (UL/FM) cho hệ thống PCCC. Phương pháp này chịu áp lực tốt, chịu được lực chấn động, thi công nhanh và không gây nguy cơ cháy nổ trong quá trình lắp đặt.

5. Làm thế nào để chọn đúng các phương pháp nối ống thép?

Bạn cần căn cứ vào 5 thông số chính: đường kính ống, áp suất làm việc, nhiệt độ môi chất, vị trí lắp đặt (cần tháo lắp hay cố định) và quy định an toàn tại công trường.

Hiểu và lựa chọn đúng các phương pháp nối ống thép không chỉ đảm bảo cho hệ thống vận hành an toàn, không rò rỉ mà còn giúp chủ đầu tư tiết kiệm tối đa chi phí vật tư và nhân công thi công. Mỗi phương pháp từ hàn, ren, mặt bích cho đến khớp nối rãnh đều sở hữu những ưu thế kỹ thuật riêng biệt Các Phương Pháp Nối Ống Thép.
