Nối ty ren là gì?

Nối ty ren là gì? Khi chiều dài của thanh ty ren không đủ để lắp đặt các hệ thống treo, giá đỡ hay kết cấu cơ điện trong công trình, việc sử dụng nối ren là giải pháp kỹ thuật bắt buộc để liên kết hai đoạn thanh ren lại với nhau. Trong thực tế thi công, nếu tính toán sai kích thước hoặc sử dụng phương pháp nối không phù hợp, mối nối rất dễ bị lỏng lẻo dưới tác động rung động, lệch ren khó siết, suy giảm khả năng chịu lực hoặc gây cản trở lớn cho công tác bảo trì định kỳ. Phụ kiện này giúp kéo dài ty ren một cách đồng trục, đảm bảo an toàn tuyệt đối cho toàn bộ kết cấu. Dưới đây là những kiến thức chuyên sâu về cấu tạo, phân loại, thông số kỹ thuật và cách lựa chọn phụ kiện này.

Kiến thức nền về nối ty ren

Nối ty ren là gì? Có vai trò như thế nào?

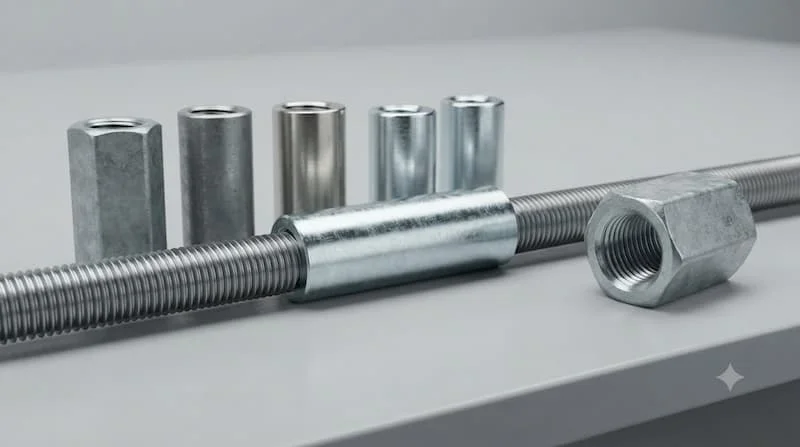

Nối ty ren là phụ kiện cơ khí có dạng ống hoặc khối trụ được gia công ren bên trong, dùng để liên kết hai đoạn ty ren hoặc thanh ren có cùng đường kính và tiêu chuẩn ren. Khi hai đầu ty ren được vặn vào bên trong nối ty, phụ kiện tạo thành một mối nối cơ học chắc chắn, hỗ trợ kéo dài ty ren trong các ứng dụng lắp đặt và kết cấu.

Trong ngành cơ khí và xây dựng, thiết bị này còn được gọi dưới nhiều tên gọi khác như đai ốc nối ren, măng sông nối ren, khớp nối thanh ren hay tên tiếng Anh là coupling nut, threaded rod coupler. Bản chất của phụ kiện này là sở hữu hệ thống ren trong, trong khi các đoạn ty ren hoặc thanh ren sử dụng ren ngoài. Điều kiện tiên quyết để sử dụng hiệu quả là hai đoạn ty ren phải hoàn toàn tương thích về đường kính danh nghĩa, bước ren, tiêu chuẩn ren và đảm bảo chiều dài ăn ren tiêu chuẩn để truyền lực tối ưu mà không làm tuột ren hay phá hủy cấu trúc mối nối.

Nguyên lý hoạt động của nối ren

Cơ chế vận hành của phụ kiện dựa trên sự ăn khớp chính xác giữa phần ren trong của ống nối và ren ngoài của hai đoạn thanh ren. Khi hai đầu ty được vặn ngược chiều vào sâu bên trong, lực siết cơ học sẽ tạo ra áp lực tiếp xúc liên tục giữa các bề mặt ren, cố định hai đoạn ty ren nằm trên cùng một đường thẳng đồng trục. Tải trọng của hệ thống sẽ được truyền tải trực tiếp thông qua các bước ren ăn khớp và phần thân của ống nối. Khả năng chịu lực của mối nối không chỉ phụ thuộc vào cấp bền của vật liệu chế tạo mà còn chịu ảnh hưởng lớn bởi chiều dài ăn ren, chất lượng gia công bước ren, phương pháp siết cũng như các yếu tố ngoại lực như tải trọng kéo, tải cắt hoặc dao động rung trong quá trình vận hành thực tế. Đối với các kết cấu chịu lực trọng điểm, việc tính toán kỹ thuật là bắt buộc.

Phân tích chuyên sâu

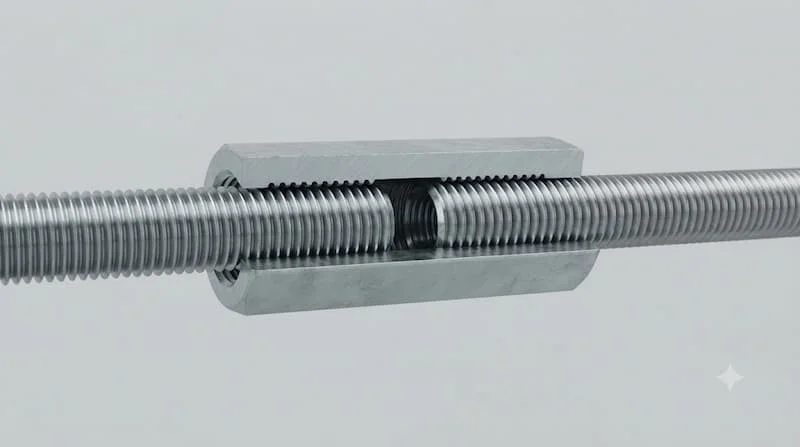

Cấu tạo chi tiết của nối ren

Một bộ nối ren hoàn chỉnh được thiết kế với các thành phần cốt lõi nhằm tối ưu hóa độ bám và khả năng chịu lực:

• Thân nối: Thường được đúc nguyên khối theo dạng hình trụ dài hoặc hình lục giác để tăng cường độ cứng vững và chịu lực xoắn tốt hơn.

• Hệ thống ren trong: Được gia công chính xác xuyên suốt chiều dài hoặc theo chiều sâu tiêu chuẩn, đảm bảo tiếp xúc hoàn toàn với ren ngoài của ty ren.

• Miệng nối: Thường được vát mép nhẹ nhằm hỗ trợ việc đưa đầu ty ren vào dễ dàng, hạn chế tối đa tình trạng lệch ren ban đầu.

• Bề mặt ngoài: Thiết kế dạng lục giác giúp kỹ thuật viên dễ dàng dùng cờ lê hoặc mỏ lết để kẹp giữ và siết chặt trong không gian hẹp.

• Lớp xử lý bề mặt: Tùy theo môi trường làm việc, sản phẩm có thể được mạ kẽm điện phân, mạ nhúng nóng hoặc sử dụng vật liệu inox nguyên bản để chống ăn mòn hiệu quả.

Phân loại nối ren phổ biến trên thị trường

Thị trường cung cấp rất nhiều chủng loại phụ kiện khác nhau để đáp ứng linh hoạt các yêu cầu kỹ thuật của công trình:

• Phân loại theo vật liệu chế tạo:

  • Nối ren thép mạ kẽm: Giá thành kinh tế, độ bền cơ học cao, lớp mạ bảo vệ tốt trong môi trường nội thất khô ráo, là lựa chọn phổ biến cho hệ thống cơ điện MEP.

  • Nối ren inox (Inox 201, 304, 316): Khả năng chống ăn mòn tuyệt hảo, chuyên dùng cho các khu vực ngoài trời, môi trường hóa chất, ẩm ướt hoặc yêu cầu vệ sinh khắt khe.

  • Nối ren đồng hoặc hợp kim đặc biệt: Phục vụ cho các ngành công nghiệp chuyên dụng có yêu cầu kỹ thuật riêng biệt.

• Phân loại theo hình dạng thiết kế: Dạng thân tròn đơn giản, dạng thân lục giác tiêu chuẩn, dòng sản phẩm có chiều dài đặc biệt hoặc tích hợp lỗ kiểm tra độ sâu ăn ren bên trong.

Các thông số kỹ thuật quan trọng khi lựa chọn

Việc lựa chọn phụ kiện đòi hỏi sự đối chiếu chính xác các thông số kỹ thuật cốt lõi sau đây:

• Đường kính danh nghĩa: Các kích thước tiêu chuẩn bao gồm M6, M8, M10, M12, M16, M20 tương ứng với từng loại thanh ren.

• Bước ren và tiêu chuẩn ren: Phải đồng bộ tuyệt đối (ren hệ mét thô, ren mịn hoặc tiêu chuẩn inch UNC/UNF).

• Chiều dài tổng thể của ống nối: Quyết định trực tiếp đến chiều dài ăn ren của hai đầu thanh ren bên trong.

• Cấp bền vật liệu và lớp xử lý bề mặt: Tương thích với tải trọng thiết kế của toàn bộ kết cấu treo.

Việc chọn sai bước ren là nguyên nhân hàng đầu gây kẹt ren, làm mòn đỉnh ren, lệch trục mối nối, giảm diện tích tiếp xúc thực tế và tiềm ẩn nguy cơ tuột ren dưới tải trọng nặng, đe dọa trực tiếp đến độ an toàn của công trình.

So sánh nối ren với các phụ kiện liên kết khác

Nối ren được thiết kế chuyên biệt để tạo liên kết nối dài chịu lực, trong khi đai ốc thông thường chủ yếu dùng để siết ép cố định. Việc thay thế tùy tiện hai loại phụ kiện này khi chưa kiểm tra kỹ bước ren và khả năng chịu tải sẽ dẫn đến sự cố lệch cấu trúc, gây mất an toàn lao động nghiêm trọng trong quá trình vận hành hệ thống treo.

Ứng dụng thực tế và sai lầm thường gặp

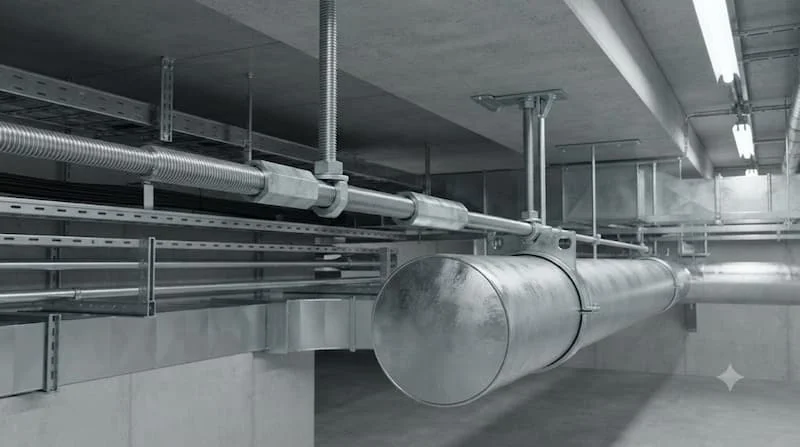

Ứng dụng phổ biến nhất của phụ kiện này là trong hệ thống treo cơ điện MEP, treo ống nước phòng cháy chữa cháy, ống gió điều hòa, máng cáp điện, kết cấu khung thép phụ trợ hoặc lắp đặt trần treo tòa nhà. Sản phẩm được sử dụng khi chiều dài thanh ren sẵn có không đủ hoặc khi cần điều chỉnh cao độ linh hoạt của kết cấu treo mà không phải cắt hàn phức tạp.

Tuy nhiên, thợ thi công thường mắc các sai lầm nghiêm trọng như: chọn sai đường kính, kết hợp nhầm giữa ren hệ mét và ren inch, dùng ống nối quá ngắn dẫn đến chiều dài ăn ren không đủ sâu, không xiết chặt đồng trục, hoặc sử dụng phụ kiện dân dụng thông thường cho các kết cấu chịu lực nặng mà không kiểm tra cấp bền. Những sai sót này làm giảm nghiêm trọng khả năng chịu tải kéo và dễ gây sự cố tuột mối nối khi hệ thống phát sinh dao động rung.

Hướng dẫn lắp đặt đúng kỹ thuật và checklist lựa chọn

Quy trình thi công chuẩn xác đòi hỏi sự tuân thủ nghiêm ngặt các bước kỹ thuật:

• Bước 1: Kiểm tra kỹ đường kính, bước ren và tiêu chuẩn kỹ thuật của hai đoạn ty ren cần liên kết.

• Bước 2: Vệ sinh sạch sẽ phần ren, loại bỏ hoàn toàn bụi bẩn, dầu mỡ hoặc ba via bám trên bề mặt.

• Bước 3: Đưa đầu đoạn ty thứ nhất vào một phía của ống nối, vặn bằng tay để kiểm tra độ trơn tru và đảm bảo ren ăn khớp chính xác.

• Bước 4: Tiếp tục đưa đầu đoạn ty thứ hai vào phía đối diện, tiến hành vặn đồng thời đến độ sâu tối thiểu bằng một nửa chiều dài ống nối (mỗi đầu ăn sâu ít nhất bằng đường kính ty).

• Bước 5: Sử dụng cờ lê chuyên dụng siết chặt cố định, kiểm tra độ thẳng trục và bổ sung đai ốc hãm (tán khóa) nếu hệ thống chịu rung động lớn.

Checklist lựa chọn nhanh: Xác định rõ đường kính ty, bước ren, tải trọng làm việc, môi trường trong nhà hay ngoài trời, yêu cầu về lớp mạ và cấp bền của vật liệu trước khi đặt mua.

FAQ – Câu hỏi thường gặp

1. Nối ty ren dùng để làm gì?

Phụ kiện này dùng để liên kết hai đoạn ty ren hoặc thanh ren có cùng kích thước và tiêu chuẩn, giúp kéo dài thanh ren trong các ứng dụng lắp đặt hệ thống treo, cơ khí và xây dựng.

2. Nối ty ren có những kích thước nào phổ biến?

Sản phẩm có đầy đủ các kích thước tương ứng với thanh ren như M6, M8, M10, M12, M16, M20 và các quy cách lớn hơn tùy theo yêu cầu tải trọng của công trình.

3. Có thể nối ren hệ mét với ty ren hệ inch không?

Không nên nối trực tiếp vì bước ren và hệ số góc ren của hai tiêu chuẩn này khác nhau. Việc cố tình vặn ép sẽ làm hỏng hoàn toàn bước ren của cả hai chi tiết.

4. Nối ty ren bằng inox có tốt hơn thép mạ khem không?

Inox vượt trội hơn hẳn về khả năng chống ăn mòn trong môi trường ẩm ướt hoặc hóa chất, trong khi thép mạ kẽm tối ưu về chi phí cho các công trình trong nhà thông thường.

5. Nối ty ren có dùng được cho kết cấu chịu tải trọng lớn không?

Có thể sử dụng nếu sản phẩm đạt tiêu chuẩn cấp bền cao, được tính toán tải trọng kỹ lưỡng và đảm bảo chiều dài ăn ren tiêu chuẩn theo đúng yêu cầu thiết kế kết cấu.

Kết luận

Nối ty ren là phụ kiện đơn giản nhưng đóng vai trò cốt lõi trong việc liên kết và kéo dài thanh ren cho các hệ thống treo và kết cấu cơ khí. Sự chuẩn xác trong việc lựa chọn kích thước, bước ren, vật liệu cùng quy trình lắp đặt đúng kỹ thuật sẽ đảm bảo mối nối luôn bền bỉ, chịu lực tốt và vận hành an toàn theo thời gian.
