2 Inch Y Strainer là gì?

2 inch Y strainer là gì? Trong các hệ thống công nghiệp và dân dụng, dù bạn đã đầu tư những dòng máy bơm công suất lớn hay các loại van điều khiển đắt tiền, sự cố vẫn có thể xảy ra. Máy bơm đột ngột kẹt cánh, van điều khiển hoạt động chập chờn, đồng hồ đo lưu lượng cho kết quả sai lệch hay bộ trao đổi nhiệt bị tắc nghẽn... tất cả thường xuất phát từ những nguyên nhân "ẩn giấu" bên trong đường ống: cặn bẩn, rỉ sét từ đường ống cũ hoặc dị vật tích tụ. Để ngăn chặn triệt để tình trạng này, 2 inch Y strainer (lọc chữ Y kích thước 2 inch) chính là "người gác cổng" quan trọng, giúp bảo vệ toàn bộ hệ thống bằng phương pháp lọc cơ học đơn giản nhưng vô cùng hiệu quả.

2 Inch Y Strainer là gì?

2 inch Y strainer là thiết bị lọc cơ học có kích thước danh nghĩa 2 inch (tương đương DN50), được thiết kế để lắp đặt trực tiếp trên đường ống. Thiết bị này có nhiệm vụ chủ chốt là giữ lại các tạp chất như rỉ sét, cát, mạt kim loại và các dị vật rắn trước khi lưu chất đi đến các vị trí nhạy cảm như máy bơm, van giảm áp, hoặc đồng hồ lưu lượng.

• Kích thước chuẩn: 2 inch (DN50) là kích thước phổ biến nhất trong các đường ống phân phối nước và hơi nóng công nghiệp.

• Vai trò: Đóng vai trò là tuyến phòng thủ đầu tiên, đảm bảo dòng lưu chất sạch, kéo dài tuổi thọ cho các thiết bị phía sau.

• Khả năng lọc: Tùy vào kích thước mắt lưới (mesh), thiết bị có thể loại bỏ từ cặn thô cho đến các hạt mịn, đảm bảo độ tinh khiết cần thiết cho vận hành.

Đây là thiết bị chuẩn hóa trong kỹ thuật đường ống, giúp doanh nghiệp tránh được các hư hỏng tốn kém do sự cố tạp chất gây ra.

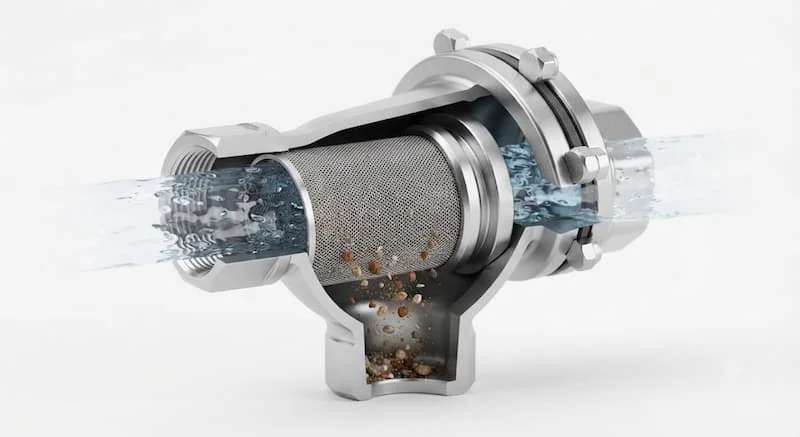

Nguyên lý hoạt động của lọc chữ Y 2 inch

Nguyên lý làm việc của  lọc chữ Y 2 inch dựa trên sự chuyển hướng dòng chảy qua một lưới lọc cố định bên trong thân hình chữ Y:

1. Dòng chảy: Lưu chất mang theo cặn bẩn đi vào thân van.

2. Lọc: Nhờ thiết kế hình chữ Y, lưu chất buộc phải đi qua lưới lọc inox bên trong. Các hạt rắn có kích thước lớn hơn khe lưới sẽ bị giữ lại tại khoang chứa của "nhánh" chữ Y.

3. Lưu thông: Lưu chất đã được làm sạch tiếp tục di chuyển ra khỏi thiết bị để đi vào các thiết bị hạ nguồn.

Trong quá trình vận hành, cặn sẽ dần tích tụ tại lưới lọc, tạo ra tổn thất áp suất (chênh áp giữa đầu vào và đầu ra tăng lên). Khi độ chênh áp vượt ngưỡng, đó là dấu hiệu cần phải tháo nắp và vệ sinh lưới lọc để khôi phục lưu lượng dòng chảy.

Cấu tạo của lọc chữ Y 2 inch

Thiết bị được thiết kế tối giản để dễ dàng lắp đặt và bảo trì, bao gồm các thành phần:

• Thân van (Body): Thường bằng gang, đồng, thép hoặc inox, chịu được áp lực cao.

• Nắp lọc (Cover/Cap): Cho phép tháo rời nhanh chóng để vệ sinh lưới lọc.

• Lưới lọc (Screen): Được làm từ inox (SUS304/316) có độ bền cao, chống ăn mòn.

• Gioăng làm kín: Ngăn chặn rò rỉ tại vị trí nắp và các mối nối.

• Nút xả cặn: Một số model có nút xả đáy giúp xả cặn nhanh mà không cần tháo toàn bộ nắp.

• Kết nối: Ren trong (BSP/NPT) hoặc mặt bích (JIS/ANSI/DIN) tùy theo yêu cầu hệ thống.

Phân tích chuyên sâu

Các loại lọc chữ Y 2 inch phổ biến

Việc lựa chọn vật liệu và kết nối quyết định độ bền của thiết bị:

• Vật liệu: Gang dẻo/Gang cầu (cho nước sạch), Đồng (cho hệ thống nhỏ), Thép carbon (áp lực cao), Inox 304/316 (thực phẩm, hóa chất).

• Kết nối: Ren (lắp đặt nhanh, chi phí thấp), Mặt bích (chắc chắn, chịu áp lực và rung động tốt).

• Áp suất: Phân loại từ PN10, PN16 cho đến Class 150, 300 (phù hợp với các hệ thống hơi nóng hoặc dầu khí).

So sánh lọc chữ Y 2 inch với Basket Strainer cùng kích thước

Kết luận: Chọn Y Strainer khi hệ thống cần sự gọn nhẹ và bảo trì ít. Chọn Basket Strainer cho các hệ thống có lượng cặn rất lớn cần vận hành liên tục.

Tại sao nên lắp lọc chữ Y 2 inch trước máy bơm?

Máy bơm là "trái tim" của hệ thống, nhưng lại dễ bị tổn thương nhất. Việc lắp đặt thiết bị này giúp:

• Ngăn chặn dị vật: Loại bỏ mảnh vụn, sỏi, mạt hàn gây kẹt cánh bơm.

• Bảo vệ phớt (Seal): Hạn chế hạt cặn đi vào làm mài mòn phớt, gây rò rỉ nước.

• Duy trì hiệu suất: Đảm bảo lưu lượng nước bơm ổn định, máy hoạt động đúng công suất thiết kế.

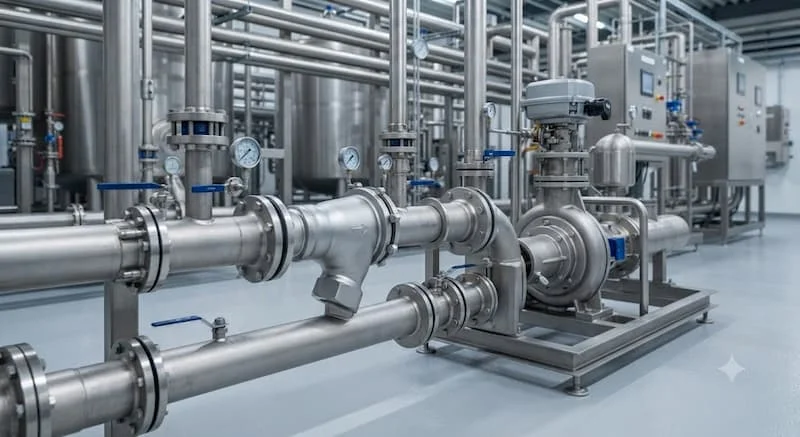

Ứng dụng thực tế

Lĩnh vực ứng dụng

Lọc chữ Y 2 inch được ứng dụng rộng rãi trong:

• Cấp thoát nước & PCCC: Bảo vệ van cổng, van một chiều, máy bơm chữa cháy.

• Hệ thống HVAC, Chiller: Lọc cặn trong nước tuần hoàn, bảo vệ bộ trao đổi nhiệt khỏi bị tắc nghẽn.

• Công nghiệp thực phẩm & dược phẩm: Yêu cầu dùng vật liệu inox 316 để đảm bảo vệ sinh.

• Hơi nóng (Steam): Bảo vệ các loại van điều khiển hơi và bẫy hơi không bị mài mòn.

Khi nào nên lựa chọn?

Bạn cần lắp đặt thiết bị này ở bất kỳ đâu có đường ống DN50 đi qua, đặc biệt là ngay trước các thiết bị đắt tiền như máy bơm, đồng hồ lưu lượng, bộ trao đổi nhiệt hoặc các hệ thống lọc RO. Sai lầm lớn nhất là chọn sai mesh (quá mịn gây tắc nhanh) hoặc chọn sai vật liệu dẫn đến ăn mòn nhanh chóng.

Hướng dẫn và Checklist

Checklist lựa chọn

• Kiểm tra lưu chất (nước, hơi, hay hóa chất).

• Xác định áp suất và nhiệt độ làm việc tối đa của hệ thống.

• Chọn vật liệu thân van (Inox cho môi trường ăn mòn, Gang cho nước thông thường).

• Chọn kiểu kết nối tương thích với tiêu chuẩn đường ống sẵn có (JIS/DIN/ANSI).

Hướng dẫn lắp đặt và bảo dưỡng

• Chiều dòng chảy: Luôn lắp theo hướng mũi tên trên thân van.

• Hướng lắp: Với hệ thống nằm ngang, "nhánh" chứa lưới lọc phải quay xuống dưới để thu gom cặn.

• Vệ sinh: Theo dõi chênh áp, nếu áp suất đầu ra giảm đáng kể so với đầu vào, cần khóa van, xả áp và tháo lưới ra vệ sinh ngay.

FAQ

2 inch Y strainer tương đương DN bao nhiêu?

Tương đương DN50 (đường kính danh nghĩa 50mm).

Bao lâu nên vệ sinh lưới lọc?

Không có mốc thời gian cố định, nên vệ sinh khi thấy chênh áp tăng hoặc sau định kỳ kiểm tra hệ thống.

Có thể lắp theo phương đứng không?

Có, nhưng dòng chảy phải đi từ trên xuống dưới.

Mesh bao nhiêu là phù hợp?

Thông thường là 20–40 mesh cho nước, đối với các thiết bị nhạy cảm hơn có thể chọn mesh cao hơn.

Kết luận

Việc trang bị một thiết bị lọc chữ Y 2 inch chất lượng là giải pháp đầu tư thông minh, giúp bảo vệ toàn diện máy bơm, van và các thiết bị quan trọng trong đường ống của bạn. Một sự lựa chọn đúng về vật liệu và kích thước lưới lọc sẽ giúp giảm thiểu tối đa chi phí bảo trì, tăng tuổi thọ hệ thống và đảm bảo dây chuyền vận hành ổn định lâu dài.

Hãy theo dõi honto.vn để nhận thêm thông tin về 2 inch Y strainer!
