Strainer pipe fitting là gì?

Strainer pipe fitting là gì? Trong vận hành công nghiệp, không gì gây đau đầu hơn việc hệ thống ngừng hoạt động đột ngột do sự cố đường ống. Máy bơm đột nhiên bị kẹt cánh, van điều khiển hoạt động chập chờn, đồng hồ đo lưu lượng cho ra sai số lớn hay bộ trao đổi nhiệt bị nghẹt cứng... tất cả đều là "nỗi ác mộng" gây tốn kém chi phí sửa chữa. Đa phần các sự cố này đều xuất phát từ những tác nhân tưởng chừng nhỏ bé: cặn bẩn, rỉ sét, mảnh hàn hay dị vật lẫn trong lưu chất. Đó là lý do tại sao phụ kiện đường ống lọc rác trở thành thiết bị "hộ vệ" không thể thiếu trong bất kỳ hệ thống đường ống hiện đại nào.

Strainer pipe fitting là gì?

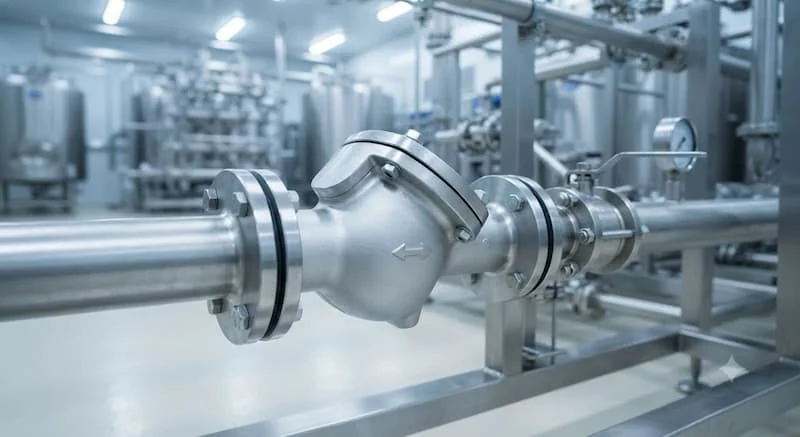

Strainer pipe fitting (phụ kiện đường ống lọc rác) là thiết bị lọc cơ học được lắp trực tiếp trên đường ống, đóng vai trò như một "chốt chặn" an toàn nhằm giữ lại cặn bẩn, hạt rắn và các tạp chất trước khi lưu chất đi qua những thiết bị nhạy cảm như máy bơm, van, đồng hồ đo hoặc bộ trao đổi nhiệt.

• Vai trò: Bảo vệ tối đa các thành phần quan trọng trong hệ thống khỏi sự xâm nhập của dị vật.

• Vị trí: Thường được ưu tiên lắp đặt ở vị trí phía trước (thượng nguồn) của các thiết bị cần bảo vệ.

• Nguyên lý: Sử dụng lưới lọc (screen/mesh) để ngăn chặn các vật thể có kích thước lớn hơn khe hở của lưới, đảm bảo lưu chất đi qua được làm sạch theo yêu cầu.

Đây là thiết bị cốt lõi trong kỹ thuật đường ống, giúp duy trì tuổi thọ thiết bị và đảm bảo tính ổn định của toàn bộ dây chuyền sản xuất.

Nguyên lý hoạt động của phụ kiện đường ống lọc rác

Nguyên lý của thiết bị này dựa trên quy trình tách lọc cơ học đơn giản nhưng hiệu quả:

1. Dòng chảy: Lưu chất mang theo tạp chất đi vào thân phụ kiện đường ống lọc rác.

2. Lọc: Dòng chảy bắt buộc phải đi qua lưới lọc. Tại đây, các hạt cặn có kích thước lớn hơn khe lưới (mesh) sẽ bị giữ lại.

3. Lưu thông: Lưu chất sạch tiếp tục đi ra từ đầu ra và đi vào thiết bị cần bảo vệ.

Trong quá trình vận hành, khi cặn tích tụ quá nhiều trên lưới, nó sẽ cản trở dòng chảy, gây ra hiện tượng tổn thất áp suất (chênh áp). Khi thấy áp suất sau lọc giảm mạnh, đó là lúc cần vệ sinh lưới lọc ngay lập tức để hệ thống vận hành trơn tru.

Cấu tạo của phụ kiện đường ống lọc rác

Một thiết bị lọc đường ống chuẩn bao gồm các bộ phận chính:

• Thân strainer: Vỏ chịu áp, nơi chứa toàn bộ thiết bị lọc.

• Lưới lọc (Screen/Mesh): Bộ phận quan trọng nhất quyết định khả năng lọc tạp chất.

• Nắp đậy: Giúp tháo lắp lưới để vệ sinh hoặc thay thế.

• Gioăng làm kín: Đảm bảo hệ thống không bị rò rỉ dưới áp lực cao.

• Các bộ phận kết nối: Bao gồm mặt bích, ren hoặc mối hàn tùy thuộc vào tiêu chuẩn đường ống.

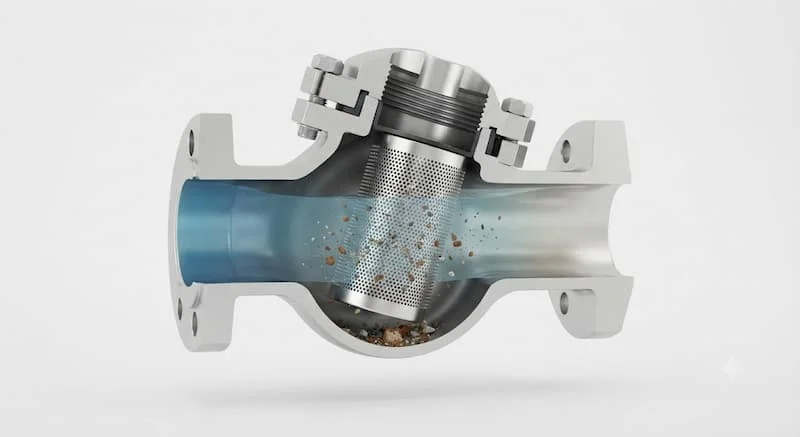

Phân tích chuyên sâu

Các loại phụ kiện đường ống lọc rác phổ biến

Tùy vào thiết kế và ứng dụng, chúng ta có các lựa chọn:

• Y Strainer: Có hình dạng giống chữ Y, là loại phổ biến nhất, phù hợp cho cả chất lỏng và hơi.

• Basket Strainer: Có hình giỏ, dung tích giữ cặn lớn, chuyên dụng cho các hệ thống cần lưu lượng cao.

• Duplex Strainer: Loại lọc kép, cho phép vệ sinh một bên mà không cần dừng hệ thống.

• T Strainer & Temporary Strainer: Dùng cho các ứng dụng chuyên biệt hoặc lọc tạm thời trong quá trình chạy thử (flushing).

So sánh Y Strainer và Basket Strainer

Kết luận: Nên chọn Y Strainer cho không gian chật hẹp, ít cặn. Chọn Basket Strainer cho các hệ thống đòi hỏi lưu lượng lớn và ít khi dừng máy để vệ sinh.

Tại sao cần lắp strainer trước thiết bị?

Việc lắp phụ kiện đường ống lọc rác không chỉ là giải pháp kỹ thuật, mà còn là bài toán kinh tế:

• Bảo vệ tài sản: Tránh kẹt cánh bơm, xước lòng van điều khiển hoặc tắc nghẽn bộ trao đổi nhiệt.

• Giảm chi phí: Hạn chế số lần gọi kỹ thuật bảo trì và thay thế linh kiện đắt tiền.

• Duy trì hiệu suất: Đảm bảo hệ thống đạt lưu lượng và áp suất thiết kế, không bị sụt áp do dị vật.

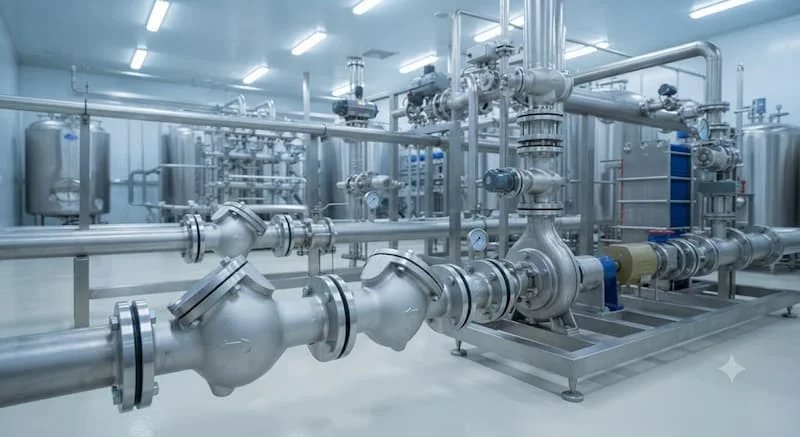

Ứng dụng thực tế

Lĩnh vực ứng dụng

Thiết bị này xuất hiện ở khắp mọi nơi: từ hệ thống HVAC, Chiller, Cooling Tower của tòa nhà, đến dây chuyền sản xuất trong ngành thực phẩm, dược phẩm, hóa chất, cho đến các hệ thống hơi nóng, dầu khí áp lực cao.

Khi nào cần lắp?

Luôn lắp thiết bị này ngay phía trước máy bơm, van điều khiển, đồng hồ đo lưu lượng, thiết bị RO hoặc bộ trao đổi nhiệt. Lắp đặt không đúng vị trí hoặc bỏ qua thiết bị này là sai lầm phổ biến nhất dẫn đến hỏng hóc thiết bị tiền tỉ.

Hướng dẫn và Checklist

Checklist lựa chọn

• Xác định đúng loại lưu chất (nước, hóa chất, hơi nóng).

• Chọn vật liệu inox 304/316 nếu yêu cầu vệ sinh cao, hoặc gang/thép cho ứng dụng công nghiệp thông thường.

• Tính toán Mesh (lưới) phù hợp với kích thước hạt tạp chất cần loại bỏ.

• Chọn kiểu kết nối (Ren/Mặt bích) phù hợp với chuẩn đường ống hiện hữu.

Hướng dẫn bảo dưỡng

Luôn xả áp trước khi tháo nắp vệ sinh. Kiểm tra gioăng làm kín mỗi lần tháo lưới và thay thế lưới ngay nếu có vết rách để đảm bảo hiệu quả lọc tối ưu.

FAQ

Strainer pipe fitting có phải là van không?

Không, nó là thiết bị lọc đường ống, không có chức năng đóng ngắt dòng chảy.

Bao lâu nên vệ sinh lưới?

Phụ thuộc vào độ bẩn của lưu chất, thường dựa vào mức chênh áp qua đồng hồ áp suất.

Có thể dùng strainer cho hệ thống hơi nóng không?

Có, nhưng cần chọn loại vật liệu chịu nhiệt và áp suất cao (thường là thép hoặc inox).

Kết luận

Đừng để những tạp chất nhỏ làm gián đoạn dây chuyền sản xuất của bạn. Việc đầu tư vào một phụ kiện đường ống lọc rác phù hợp, lắp đặt đúng cách không chỉ bảo vệ thiết bị mà còn tối ưu hóa chi phí vận hành dài hạn.
