Y Strainer Steam là gì?

Y strainer steam là gì? Hệ thống phân phối hơi nóng vận hành ở áp suất và nhiệt độ lớn, đòi hỏi độ tinh khiết dòng chảy cao để tránh mài mòn cơ học. Trong thực tế, các đường ống thép sau một thời gian dài sử dụng hoặc mới hàn xì thường phát sinh xỉ hàn, cặn oxit sắt.

Việc lắp đặt một y strainer chuyên dụng cho hệ thống hơi mang lại những giá trị thiết thực:

• Đặt trực tiếp trên đường ống để giữ lại toàn bộ tạp chất rắn trước khi chúng kịp gây hại.

• Bảo vệ tuyệt đối các thiết bị nhạy cảm phía sau như van điều khiển, van giảm áp.

• Giảm thiểu nguy cơ hư hỏng, rò rỉ do cặn kẹt tại bề mặt làm kín của thiết bị.

• Hỗ trợ hệ thống hơi vận hành liên tục, ổn định và đạt hiệu suất trao đổi nhiệt tối ưu.

Nếu bỏ qua thiết bị này, hệ thống sẽ liên tục đối mặt với sự cố kẹt van, hỏng bẫy hơi gây thất thoát năng lượng lớn. Bài viết sẽ phân tích chi tiết y strainer steam (lọc chữ Y hơi nước) là gì, hoạt động ra sao và phương pháp lựa chọn chuẩn xác nhất.

Kiến thức nền

Y Strainer Steam là gì?

Y strainer steam là thiết bị lọc cơ học dạng chữ Y được thiết kế chuyên biệt để lắp trên đường ống hơi, có nhiệm vụ giữ lại cặn rắn và tạp chất trong dòng hơi trước khi chúng đi vào các thiết bị phía sau.

Tên gọi của thiết bị được cấu thành từ ba yếu tố chính:

• “Y”: Thể hiện hình dáng thân đúc dạng chữ Y đặc trưng, tối ưu hóa dòng chảy.

• “Strainer”: Chỉ thiết bị lọc cơ học loại bỏ chất rắn.

• “Steam”: Xác định rõ môi trường làm việc của thiết bị là hơi nước (hơi bão hòa hoặc hơi quá nhiệt).

Các vị trí tiêu biểu cần lắp đặt thiết bị này bao gồm:

• Trước steam trap (bẫy hơi) để tránh kẹt cơ cấu xả nước ngưng.

• Trước control valve (van điều khiển tuyến tính).

• Trước pressure reducing valve (trạm giảm áp).

• Trước các thiết bị trao đổi nhiệt dạng ống chùm hoặc bản mỏng.

• Các nhánh cấp hơi trực tiếp cho máy móc sản xuất.

Lưu ý quan trọng: Không bao giờ được mặc định mọi loại y strainer thông thường đều dùng được cho hơi. Thiết bị sử dụng phải có thông số kỹ thuật chịu được nền nhiệt độ và áp suất cao đặc thù của hơi nước.

Cấu tạo và nguyên lý hoạt động của lọc chữ Y hơi nước

Cấu tạo cơ bản

• Thân Y Strainer: Chế tạo từ gang dẻo, thép carbon hoặc inox chịu nhiệt, thiết kế buồng chứa dòng chính và nhánh chéo chứa lưới lọc.

• Lưới lọc (Screen): Thường làm bằng thép không gỉ đột lỗ hoặc đan lưới, chịu được dòng hơi tốc độ cao.

• Nắp lọc (Cap/Cover): Cho phép tháo rời để vệ sinh hoặc rút lưới lọc ra ngoài.

• Gioăng làm kín (Gasket): Chịu nhiệt độ cao, ngăn chặn rò rỉ hơi tại vị trí nắp tháp.

• Kết nối đường ống: Kiểu ren, mặt bích hoặc hàn tùy theo tiêu chuẩn đường ống.

• Nút xả (Blowdown connection): Tùy chọn đi kèm trên một số model để xả cặn nhanh mà không cần tháo nắp.

Nguyên lý hoạt động

Dòng hơi đi vào cửa inlet của thiết bị => buộc phải đi qua khoang chứa lưới lọc => các hạt cặn rắn có kích thước lớn hơn mắt lưới bị giữ lại bên trong bầu lọc => dòng hơi sạch tiếp tục đi ra cửa outlet để đến thiết bị sử dụng.

Trong các hệ thống hơi, phần bầu lọc thường được bố trí chúc xuống dưới theo phương thẳng đứng hoặc chếch để trọng lực hỗ trợ gom cặn vào đáy buồng, đồng thời thuận tiện cho việc xả bẩn định kỳ.

Phân tích chuyên sâu

Lọc chữ Y hơi nước có những loại nào?

Để đáp ứng các điều kiện vận hành khắc nghiệt của nhà máy, thiết bị được phân loại theo nhiều tiêu chí kỹ thuật:

1. Phân loại theo vật liệu thân

• Gang (Cast Iron) và Gang dẻo (Ductile Iron): Thường dùng cho các hệ thống hơi áp suất thấp đến trung bình.

• Thép carbon (Carbon Steel): Lựa chọn phổ biến nhất cho đường ống hơi công nghiệp nhờ độ bền cơ học cao khi gặp nhiệt độ lớn.

• Inox 304 và Inox 316/316L: Dùng trong ngành thực phẩm, dược phẩm hoặc các môi trường hơi đòi hỏi độ sạch tuyệt đối và chống ăn mòn hóa học.

2. Phân loại theo kiểu kết nối

• Threaded Y Strainer (Nối ren): Phù hợp với đường ống kích thước nhỏ từ DN15 đến DN50.

• Flanged Y Strainer (Nối bích): Sử dụng cho đường ống từ DN50 trở lên, kết nối chắc chắn, dễ tháo lắp bảo trì.

• Socket weld / Butt weld (Nối hàn lồng / Hàn đối đầu): Dùng cho các đường ống hơi áp suất và nhiệt độ cực cao, triệt để hoàn toàn rò rỉ tại mối nối.

3. Phân loại theo điều kiện vận hành hơi

Phân chia theo đặc tính hơi nước bao gồm hơi bão hòa (saturated steam) và hơi quá nhiệt (superheated steam). Đối với hơi quá nhiệt, vật liệu và gioăng làm kín phải chịu được nhiệt độ lên đến hàng trăm độ C.

Thông số kỹ thuật cần quan tâm khi chọn lọc chữ Y hơi nước

Lựa chọn lọc chữ Y hơi nước đòi hỏi kỹ sư phải rà soát kỹ lưỡng các thông số cốt lõi sau:

1. Kích thước danh nghĩa (DN)

Phải tương thích hoàn toàn với đường kính danh nghĩa của đường ống chính, bao gồm các kích thước phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN80, DN100 đến các kích thước lớn hơn.

2. Cấp áp suất (Pressure Rating)

Hệ thống hơi luôn duy trì áp lực vận hành cao. Do đó cần chọn đúng định mức áp suất như PN16, PN25, PN40, hoặc Class 150, Class 300. Tuyệt đối không chọn sai cấp áp vì có thể gây nứt vỡ thân van.

3. Nhiệt độ làm việc (Working Temperature)

Hơi nước có nhiệt độ cao hơn đáng kể so với nước thông thường (thường từ 150 độ đến trên 350 độ ). Cần kiểm tra giới hạn nhiệt độ tối đa (maximum working temperature) của model và loại vật liệu gioăng đi kèm (như Graphite hoặc PTFE gia cường).

4. Vật liệu chế tạo

Quyết định trực tiếp bởi nhiệt độ, áp suất, tính chất hóa học của nước cấp nồi hơi và môi trường lắp đặt xung quanh.

5. Lưới lọc (Mesh / Perforation)

Kích thước lỗ lọc quyết định khả năng giữ lại hạt cặn mà không gây suy giảm lưu lượng hơi quá lớn.

6. Kiểu kết nối

Đảm bảo tính tương thích với tiêu chuẩn bích đường ống (như JIS, DIN, ANSI) hoặc tiêu chuẩn ren (NPT, BSPT).

Lưới lọc lọc chữ Y hơi nước bao nhiêu mesh là phù hợp?

Lưới lọc (mesh size) là yếu tố quyết định hiệu quả lọc cặn của bộ lọc chữ Y. Số mesh càng cao tương ứng với kích thước lỗ lọc càng nhỏ, giúp giữ lại các hạt cặn có kích thước vi mô. Tuy nhiên, mesh quá dày sẽ làm tăng trở lực dòng chảy, dẫn đến sụt áp trên đường ống hơi.

• Các hệ thống hơi thông thường thường sử dụng lưới lọc từ 40 mesh đến 60 mesh.

• Đối với các vị trí yêu cầu bảo vệ van điều khiển tinh vi, có thể cân nhắc các loại mesh cao hơn theo khuyến cáo từ nhà sản xuất.

• Cần duy trì sự cân bằng tối ưu giữa: khả năng giữ cặn ↔ lưu lượng hơi qua ống ↔ mức độ tổn thất áp suất (pressure drop). Không nên tùy tiện chọn mesh quá nhỏ nếu không có yêu cầu đặc thù từ thiết bị phía sau.

Lọc chữ Y hơi nước nên lắp ở vị trí nào?

Vị trí lắp đặt quyết định trực tiếp đến tuổi thọ của toàn bộ hệ thống phân phối nhiệt. Các vị trí chiến lược bao gồm:

• Trước Steam Trap (Bẫy hơi): Ngăn cặn bẩn làm kẹt cơ cấu xả nước ngưng, đảm bảo bẫy hơi hoạt động liên tục.

• Trước Control Valve (Van điều khiển): Bảo vệ đĩa van và đế van khỏi bị xói mòn hoặc kẹt cứng bởi mạt hàn trong đường ống.

• Trước Pressure Reducing Valve (Trạm giảm áp): Tránh làm hỏng màng điều khiển hoặc đĩa điều áp nhạy cảm.

• Trước thiết bị trao đổi nhiệt: Ngăn cặn làm tắc nghẽn các ống dẫn nhiệt nhỏ bên trong.

Sơ đồ điển hình trong dây chuyền:

Tại sao lọc chữ Y hơi nước thường được lắp theo hướng khoang lọc xuống?

Trong các hệ thống đường ống hơi ngang, bầu chứa lưới lọc của thiết bị thường được bố trí quay xuống dưới theo phương thẳng đứng hoặc chếch góc. Nguyên lý này dựa trên các yếu tố kỹ thuật thực tế:

• Cặn bẩn và tạp chất nặng có xu hướng rơi xuống đáy nhờ trọng lực.

• Khoang lọc quay xuống tạo ra không gian chứa cặn rộng rãi, không làm cản trở tiết diện lưu thông của dòng hơi chính.

• Thuận tiện tối đa cho việc mở nắp tháo cặn hoặc xả bẩn định kỳ mà không làm rò rỉ lưu chất ra khu vực xung quanh.

Tuy nhiên, vị trí lắp đặt không nên áp dụng một cách máy móc. Cần tuân thủ tuyệt đối theo hướng dòng chảy, hướng dẫn lắp đặt của nhà sản xuất, đặc tính của hơi bão hòa hay hơi quá nhiệt và điều kiện không gian thực tế tại công trường.

So sánh Y Strainer Steam với Y Strainer dùng cho nước

Điểm lưu ý cốt lõi: Tuyệt đối không lấy một bộ lọc chữ Y chuyên dùng cho đường ống nước để lắp thay thế vào hệ thống hơi nước. Sự chênh lệch về nhiệt độ và áp suất sẽ làm hư hỏng gioăng và gây nguy cơ mất an toàn nghiêm trọng.

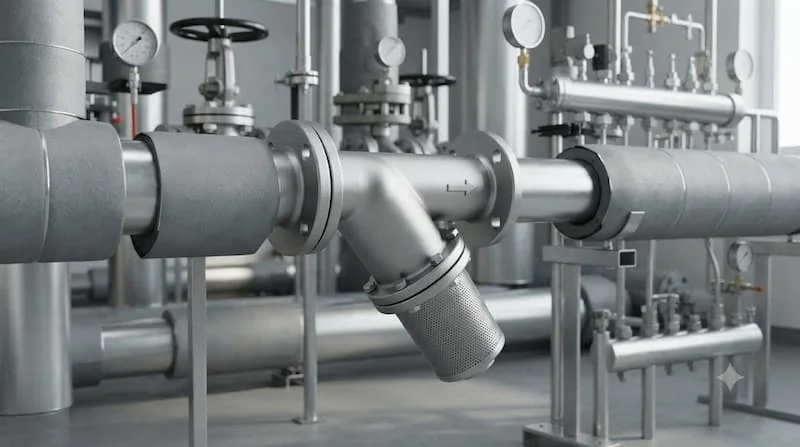

Ứng dụng thực tế

Ứng dụng của lọc chữ Y hơi nước trong hệ thống công nghiệp

Thiết bị lọc chữ Y đóng vai trò là chốt chặn tin cậy trong hầu hết các dây chuyền nhiệt điện và nhà máy chế biến:

• Hệ thống lò hơi (boiler) và buồng đốt công nghiệp.

• Các tuyến đường ống phân phối hơi chính trong nhà máy dệt nhuộm, thực phẩm, giấy.

• Hệ thống gia nhiệt và các thiết bị trao đổi nhiệt dạng tấm (plate heat exchanger).

• Trạm giảm áp và cụm thiết bị điều khiển lưu lượng hơi tự động.

• Các tuyến ống xả nước ngưng tụ tích hợp bẫy hơi công nghiệp.

Nhờ có thiết bị này, các van công nghiệp đắt tiền được bảo vệ an toàn, giảm thiểu tối đa sự cố dừng máy đột ngột và tối ưu hóa chi phí bảo trì định kỳ cho nhà máy.

Những sai lầm thường gặp khi sử dụng lọc chữ Y hơi nước

• Sai lầm 1: Chọn lọc chữ Y hơi nước chỉ dựa vào kích thước DN mà hoàn toàn bỏ qua thông số nhiệt độ làm việc.

• Sai lầm 2: Không kiểm tra cấp áp suất (pressure rating) dẫn đến việc thiết bị bị biến dạng dưới áp lực hơi cao.

• Sai lầm 3: Sử dụng nhầm model y strainer chuyên dụng cho đường nước lạnh lắp vào đường hơi nóng.

• Sai lầm 4: Lựa chọn lưới lọc có kích thước mesh quá nhỏ gây hiện tượng sụt áp nghiêm trọng trên đường ống.

• Sai lầm 5: Lắp ngược hướng mũi tên chỉ dòng chảy (flow direction) được đúc nổi trên thân thiết bị.

• Sai lầm 6: Bỏ qua lịch trình vệ sinh lưới lọc định kỳ, khiến cặn bẩn bít kín gây tắc nghẽn dòng hơi.

• Sai lầm 7: Không kiểm tra tình trạng gioăng làm kín sau thời gian dài chịu nhiệt độ cao, dẫn đến rò rỉ hơi xì.

Hướng dẫn / Checklist

Cách lựa chọn Y Strainer Steam phù hợp

Quy trình 7 bước chuẩn hóa giúp kỹ sư đưa ra quyết định mua hàng chính xác tuyệt đối:

1. Xác định môi trường làm việc thực tế: Đảm bảo là hơi nước (steam).

2. Xác định kích thước danh nghĩa (DN) của tuyến ống.

3. Xác định áp suất làm việc tối đa của hệ thống.

4. Xác định nhiệt độ vận hành cao nhất của dòng hơi.

5. Lựa chọn vật liệu thân phù hợp (Thép carbon hoặc Inox).

6. Lựa chọn cấp độ lưới lọc (Mesh size) tương thích với thiết bị cần bảo vệ.

7. Kiểm tra kiểu kết nối (Ren, bích hay hàn) và tiêu chuẩn kỹ thuật đi kèm.

Công thức tư duy lựa chọn:

Steam application => Temperature + Pressure => Material => DN => Connection => Mesh => Model

Checklist lắp đặt và bảo dưỡng Y Strainer Steam

• Trước khi lắp đặt:

  • [ ] Kiểm tra đúng model và thông số kỹ thuật của nhà sản xuất.

  • [ ] Kiểm tra kích thước DN tương thích đường ống.

  • [ ] Kiểm tra áp suất định mức (Pressure rating) đáp ứng hệ thống.

  • [ ] Kiểm tra giới hạn chịu nhiệt của thiết bị.

  • [ ] Kiểm tra chiều mũi tên chỉ hướng dòng chảy trên thân.

  • [ ] Kiểm tra tình trạng gioăng làm kín và lưới lọc bên trong.

• Khi thi công lắp đặt:

  • [ ] Lắp đúng chiều mũi tên dòng chảy trùng với hướng di chuyển của hơi.

  • [ ] Đảm bảo đường ống được căn chỉnh thẳng hàng, không bị lệch tâm.

  • [ ] Không tạo tải trọng cơ học bất thường (ứng suất uốn) lên thân strainer.

  • [ ] Đảm bảo có khoảng không gian trống phía dưới để dễ dàng tháo lưới lọc khi bảo trì.

• Trong quá trình vận hành:

  • [ ] Theo dõi độ chênh lệch áp suất trước và sau thiết bị định kỳ.

  • [ ] Kiểm tra tình trạng tắc nghẽn của lưới lọc.

  • [ ] Thực hiện xả cặn hoặc vệ sinh lưới lọc theo lịch trình bảo dưỡng.

  • [ ] Thay thế gioăng làm kín ngay khi phát hiện dấu hiệu xì hơi.

FAQ - Câu hỏi thường gặp về Y Strainer Steam

Y strainer có dùng được cho hơi nước không?

Có, nhưng bắt buộc phải sử dụng model được nhà sản xuất thiết kế chuyên dụng và chứng nhận đáp ứng các tiêu chuẩn khắt khe về nhiệt độ, áp suất của hệ thống hơi.

Y strainer steam dùng để làm gì?

Thiết bị dùng để giữ lại cặn rắn, rỉ sét và xỉ hàn trong đường ống hơi, qua đó bảo vệ các thiết bị nhạy cảm phía sau như bẫy hơi, van điều khiển và thiết bị trao đổi nhiệt.

Y strainer steam nên lắp trước hay sau steam trap?

Thông thường y strainer được bố trí phía trước steam trap để ngăn chặn cặn bẩn lọt vào làm kẹt cơ cấu xả nước ngưng. Tuy nhiên cần tuân thủ theo bản vẽ thiết kế hệ thống và hướng dẫn của nhà sản xuất.

Nên chọn y strainer steam bằng inox hay thép?

Không có vật liệu nào là tốt nhất cho mọi trường hợp. Việc lựa chọn phụ thuộc vào nhiệt độ, áp suất, độ ăn mòn của môi trường hơi và yêu cầu kỹ thuật cụ thể của từng nhà máy.

Mesh càng cao có phải càng tốt không?

Không hẳn. Mesh cao giúp lọc các hạt cặn nhỏ hơn nhưng làm tăng trở lực dòng chảy và dễ gây sụt áp. Cần chọn mức mesh cân bằng giữa yêu cầu làm sạch và lưu lượng hơi của hệ thống.

Kết luận

Bộ lọc chữ Y là một thiết bị cơ học nhỏ gọn nhưng đóng vai trò sống còn trong việc bảo vệ toàn bộ hệ thống phân phối hơi công nghiệp khỏi các sự cố do cặn bẩn. Việc lựa chọn đúng sản phẩm đòi hỏi kỹ sư phải xem xét đồng thời các thông số về kích thước DN, cấp áp suất, giới hạn nhiệt độ, vật liệu chế tạo và kích thước lưới lọc.

Bên cạnh đó, việc lắp đặt đúng chiều dòng chảy, bố trí khoang lọc hợp lý và thực hiện vệ sinh định kỳ sẽ giúp gia tăng tuổi thọ vận hành cho hệ thống. Tuyệt đối không áp dụng các model lọc nước thông thường cho hệ thống hơi nhằm đảm bảo an toàn kỹ thuật tuyệt đối.

Nếu bạn đang tìm kiếm giải pháp tối ưu hoặc cần lựa chọn y strainer steam phù hợp cho dự án của mình, hãy cung cấp cho chúng tôi thông tin chi tiết về kích thước DN đường ống, áp suất vận hành, nhiệt độ, kiểu kết nối và môi trường sử dụng để được tư vấn chính xác model kỹ thuật, vật liệu tối ưu và nhận báo giá chi tiết theo đúng tiêu chuẩn vận hành công nghiệp.
