Ống lọc giếng khoan phi 90 là gì?

Ống lọc giếng khoan phi 90 là gì? Một giếng khoan mới vừa hoàn thành có vẻ mang lại nguồn nước đầy hứa hẹn, nhưng chỉ sau vài lần vận hành, máy bơm bỗng gầm rú, kéo theo từng dòng nước đục ngầu lẫn cát và bùn mịn. Tình trạng này không chỉ làm giảm chất lượng sinh hoạt mà còn khiến cánh quạt máy bơm mài mòn, nhanh chóng xuống cấp nghiêm trọng chỉ sau một thời gian ngắn. Một trong những yếu tố cốt lõi quyết định sự sống còn của giếng khoan chính là hệ thống ống lọc và cách bố trí vùng thu nước ngầm.

Khi thi công, ống lọc giếng khoan 90 được đặt trực tiếp tại vùng chứa nước, gánh vác nhiệm vụ tạo đường dẫn cho mạch nước ngầm đi vào lòng giếng, đồng thời đóng vai trò như chiếc sàng lọc tự nhiên ngăn không cho cát sỏi và vật liệu địa tầng xâm nhập quá nhiều. Bài viết dưới đây sẽ mổ xẻ chi tiết từ cấu tạo, nguyên lý hoạt động, các loại vật liệu cho đến bí quyết lựa chọn kích thước khe lọc và lắp đặt chuẩn xác nhất.

Vì sao ống lọc giếng khoan phi 90 quan trọng?

Việc khai thác nước ngầm chưa bao giờ đơn giản là cắm một đoạn ống xuống lòng đất. Nếu không có lớp bảo vệ và thu nước chuyên dụng, các tầng địa chất xung quanh sẽ sụt lún, kéo theo hạt mịn làm tắc nghẽn hoặc phá hủy hệ thống bơm.

Ống lọc giếng khoan phi 90 xuất hiện như một giải pháp kỹ thuật tối ưu cho các giếng khai thác quy mô vừa và nhỏ. Nó đảm bảo dòng nước chuyển dịch mượt mà từ vỉa nước vào ống chống, đồng thời cố định vách giếng chống sạt lở. Việc bỏ qua hoặc chọn sai quy cách ống lọc sẽ đẩy hệ thống vào nguy cơ hỏng hóc toàn diện, tốn kém chi phí khắc phục và gián đoạn nguồn nước cấp.

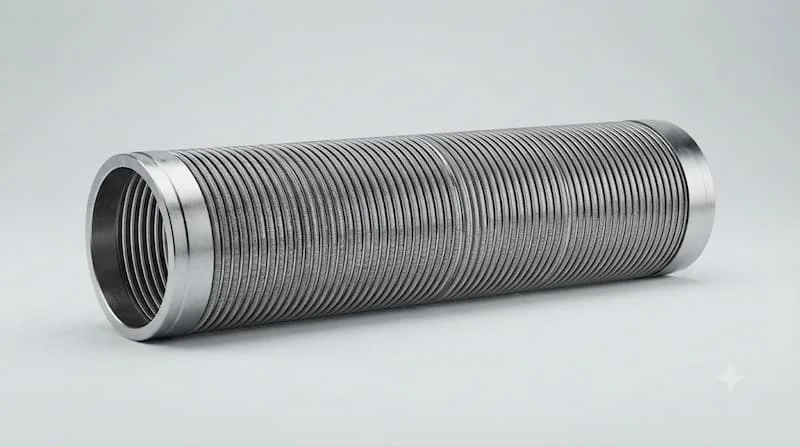

Ống lọc giếng khoan phi 90 là gì?

Ống lọc giếng khoan 90 là loại ống được gia công các khe hoặc lỗ lọc trên thân, có đường kính danh nghĩa/quy cách được gọi là phi 90, dùng trong đoạn giếng tiếp xúc với tầng chứa nước để thu nước ngầm vào lòng giếng và hạn chế cát, sỏi hoặc vật liệu địa tầng đi vào.

Thuật ngữ “phi 90” thể hiện đường kính danh định của ống, tuy nhiên trên thực tế, kích thước ngoài chính xác còn phụ thuộc vào tiêu chuẩn sản xuất và độ dày thành ống. Người dùng cần phân biệt rõ ống lọc với ống chống giếng thông thường; nếu ống chống dùng để bảo vệ thân giếng ở các tầng đất khô hoặc không chứa nước, thì ống lọc lại được đục khe tỉ mỉ chính là "trái tim" thu nước của toàn bộ hệ thống. Thân ống bắt buộc phải có hệ thống khe lọc với mật độ tính toán khoa học để cân bằng giữa lưu lượng nước thu được và khả năng giữ hạt địa chất. Vị trí bố trí ống lọc luôn nằm trọn trong vùng địa tầng chứa nước ngầm đã được khảo sát kỹ trước khi khoan. Do đó, việc lựa chọn không nên chỉ dựa vào con số “60” hay “90” trên tên gọi, mà cần kiểm tra kỹ chiều dày, đường kính thực tế và quy cách khe lọc phù hợp.

Cấu tạo và nguyên lý hoạt động của ống lọc giếng khoan 90

Sự kết hợp ăn ý giữa cấu tạo cơ học và nguyên lý thủy lực giúp phụ kiện này vận hành bền bỉ dưới lòng đất suốt nhiều năm.

Cấu tạo cơ bản của một đoạn ống bao gồm thân ống chịu lực, hệ thống khe/lỗ lọc được xẻ rạch chuẩn xác, đầu nối ren hoặc đầu socket tùy thiết kế để liên kết chắc chắn với các đoạn ống khác, kết hợp cùng phần đáy giếng khóa chặt phía dưới.

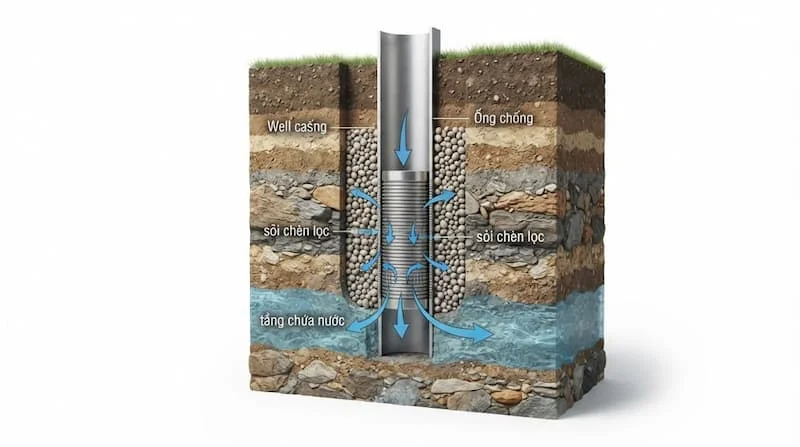

Nguyên lý hoạt động của hệ thống diễn ra theo chu trình thủy lực khép kín:

• Tầng chứa nước ngầm nằm trong lòng đất.

• Lớp sỏi chèn kỹ thuật bao bọc quanh ống.

• Dòng nước đi qua vùng khe lọc của ống lọc giếng khoan 90.

• Nước sạch đi vào bên trong ống rồi theo ống dẫn lên miệng giếng nhờ máy bơm.

Trong chu trình này, các khe lọc tạo ra diện tích tiếp xúc lớn giữa tầng chứa nước và lòng giếng, giúp giảm vận tốc dòng chảy cục bộ và hạn chế hiện tượng hút cát. Lớp sỏi chèn đóng vai trò là bộ lọc thô hỗ trợ ổn định vách địa tầng xung quanh. Thiết kế khe đóng vai trò quyết định: nếu khe quá nhỏ, diện tích mở giảm, lưu lượng nước thu về thấp và dễ gây bám cặn tắc nghẽn; ngược lại, nếu khe quá lớn, cát và hạt mịn sẽ dễ dàng lọt vào giếng gây mòn cánh bơm. Vì vậy, kích thước khe cần dựa trên đặc điểm cơ lý của tầng chứa nước chứ không thể chọn cảm tính.

Các loại ống lọc giếng khoan phi 90 phổ biến

Thị trường hiện nay cung cấp nhiều chủng loại khác nhau để đáp ứng linh hoạt các điều kiện địa chất đa dạng.

Phân loại theo vật liệu chế tạo, phổ biến nhất là ống lọc PVC phi 90 với ưu điểm trọng lượng nhẹ, khả năng chống ăn mòn hóa chất tốt trong môi trường nước nhiễm phèn, dễ vận chuyển và thi công nhanh chóng, rất phù hợp cho các công trình giếng khoan dân sinh và công nghiệp quy mô vừa. Bên cạnh đó, ống lọc inox phi 90 sở hữu độ bền cơ học cực cao, khả năng kháng ăn mòn tuyệt hảo theo các mác inox (như 304 hoặc 316), chuyên dùng cho các công trình khai thác nước ngầm quy mô lớn yêu cầu tuổi thọ vận hành hàng chục năm.

Phân loại theo dạng khe, người ta thường dùng khe dọc, khe ngang hoặc các cấu trúc khe đan lưới đặc biệt công nghệ cao. Kiểu kết nối có thể dạng ren xoắn vặn hoặc dạng nối socket dán keo/hàn nhiệt tùy theo vật liệu ống. Không có một loại vật liệu nào là tối ưu tuyệt đối cho mọi nơi; việc lựa chọn phải dựa vào thành phần hóa học của nguồn nước và cấu trúc địa chất thực tế.

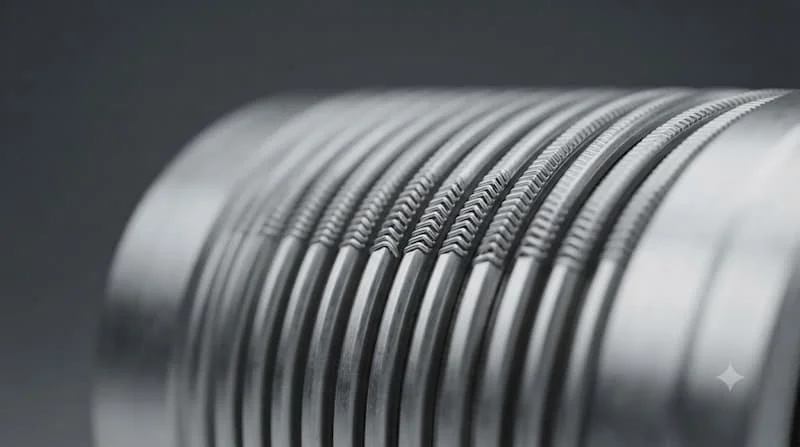

Thông số kỹ thuật cần quan tâm khi chọn ống lọc giếng khoan phi 90

Khi tiến hành thiết kế hệ thống giếng, đội ngũ kỹ thuật cần kiểm tra bảng thông số chi tiết của ống lọc dựa trên các tiêu chí cốt lõi:

• Đường kính ống: Quy cách phi 90 cần được đối chiếu kích thước thực tế qua catalogue nhà sản xuất để đảm bảo lọt vừa lỗ khoan và ống chống.

• Chiều dày thành ống: Quyết định trực tiếp đến khả năng chịu lực nén của đất đá xung quanh, đặc biệt quan trọng khi lắp đặt ở độ sâu lớn.

• Kích thước khe lọc: Thông số quyết định tỷ lệ giữ cát và lưu lượng nước thu gom.

• Diện tích mở của khe (Open Area): Tỷ lệ phần trăm diện tích các khe rạch trên tổng diện tích bề mặt ống, ảnh hưởng lớn đến tốc độ dòng chảy qua khe.

• Chiều dài mỗi đoạn ống: Phù hợp với phương án thả ống và thiết kế vỉa nước của giếng.

• Vật liệu chế tạo: Nhựa PVC cao cấp, inox hay các hợp chất polymer chịu lực.

• Khả năng chịu lực kéo và áp lực dọc trục: Tránh tình trạng đứt gãy mối nối khi treo ống ở giếng sâu.

• Kiểu kết nối: Ren vặn, socket hay mặt bích hỗ trợ thao tác lắp đặt nhanh tại miệng giếng.

Khe lọc ống phi 90 bao nhiêu là phù hợp?

Kích thước khe lọc là bài toán kỹ thuật phức tạp nhất khi thiết kế giếng. Không có một con số cố định nào áp dụng được cho mọi vùng địa chất. Khe lọc cần được tính toán dựa trên kết quả phân tích mẫu cấp hạt của tầng chứa nước (thông qua biểu đồ phân bố hạt).

Khi sử dụng khe quá nhỏ, khả năng giữ hạt cát mịn rất tốt nhưng bù lại diện tích mở giảm, làm tăng tổn thất cột nước và dễ gây tắc nghẽn do cặn bám. Ngược lại, khe quá lớn giúp nước tràn vào ào ạt nhưng lại kéo theo cát lọt vào giếng, làm hỏng máy bơm và làm rỗng phần chân đế giếng. Do đó, nguyên tắc cốt lõi là chọn kích thước khe sao cho giữ lại được khoảng 50% đến 60% vật liệu sỏi chèn và tầng chứa nước xung quanh, tạo ra lớp lọc tự nhiên ổn định quanh ống.

So sánh ống lọc giếng khoan 90 với phi 60 và phi 110

Việc lựa chọn đường kính ống không thể cảm tính rằng phi 110 luôn tốt hơn phi 90. Quy cách đường kính phải được tính toán đồng bộ cùng công suất máy bơm dự kiến, lưu lượng khai thác thực tế của tầng nước và đường kính lỗ khoan sẵn có để tối ưu hóa hiệu quả kinh tế lẫn kỹ thuật.

Vì sao không nên chọn ống lọc chỉ dựa vào đường kính phi 90?

Nhiều người mua hàng thường mắc sai lầm khi chỉ chăm chăm tìm mua loại "ống phi 90" mà quên mất rằng đường kính chỉ là thông số hình học bên ngoài. Hiệu suất của giếng khoan chịu chi phối bởi sự tương tác phức tạp giữa 4 yếu tố nền tảng:

• Địa chất: Cát mịn, cát thô, sỏi cuội hay đất sét pha cát sẽ yêu cầu thiết kế khe và sỏi chèn hoàn toàn khác biệt.

• Lưu lượng cần khai thác: Nhu cầu dùng nước lớn đòi hỏi diện tích bề mặt thu nước rộng hơn, đôi khi một đoạn ống phi 90 đơn lẻ không đáp ứng đủ nếu cột nước mỏng.

• Kích thước khe: Quyết định trực tiếp đến độ sạch của nguồn nước bơm lên.

• Vật liệu ống: Tác động trực tiếp bởi độ pH, hàm lượng khoáng chất và phèn có trong nguồn nước ngầm.

Do đó, phi 90 chỉ là một thông số quy cách kỹ thuật ban đầu; một hệ thống lọc hoàn chỉnh luôn đòi hỏi góc nhìn tổng thể trên bản vẽ thiết kế địa chất.

Ống lọc giếng khoan phi 90 được sử dụng ở đâu?

Sự đa năng giúp dòng sản phẩm này phủ sóng rộng rãi tại nhiều mô hình khai thác khác nhau:

• Giếng khoan cấp nước sinh hoạt cho hộ gia đình và khu dân cư nhỏ.

• Giếng phục vụ tưới tiêu nông nghiệp, trang trại quy mô vừa.

• Giếng khai thác nước ngầm phục vụ các nhà máy sản xuất, xưởng cơ khí.

• Hệ thống giếng thu nước ngầm trong các công trình xử lý nước hoặc hạ mực nước ngầm công trình.

Các kỹ sư thường ưu tiên sử dụng ống lọc khi đoạn giếng khoan xuyên qua vỉa tầng chứa nước, cần thiết lập một vùng thu nước ổn định, kiểm soát triệt để tình trạng cát mịn lọt vào lòng ống nhằm bảo vệ tuổi thọ của toàn bộ hệ thống bơm chìm phía dưới.

Những sai lầm thường gặp khi sử dụng ống lọc phi 90

1. Chọn khe lọc theo cảm tính: Tự ý mua ống có sẵn khe lớn hoặc nhỏ mà không phân tích mẫu đất cát tại tầng chứa nước.

2. Chỉ quan tâm đến đường kính: Bỏ qua các thông số sống còn như độ dày thành ống, diện tích mở khe và mác vật liệu.

3. Không tính toán chiều dài đoạn lọc: Lắp đoạn ống lọc quá ngắn dẫn đến thiếu hụt lưu lượng nước thu, hoặc quá dài vươn ra khỏi tầng chứa nước gây lọt khí.

4. Thiết kế sỏi chèn không phù hợp: Đổ sỏi không đúng kích cỡ hạt kỹ thuật khiến lớp lọc tự nhiên bị phá vỡ, cát vẫn len lỏi qua khe ống.

5. Không xử lý giếng sau thi công: Bỏ qua công đoạn phát triển giếng (thổi rửa, súc áp) để loại bỏ bùn đất tồn đọng, khiến nước ban đầu bị đục và bám nghẹt khe.

6. Chọn sai vật liệu so với chất lượng nước: Dùng ống nhựa kém chất lượng hoặc mác inox không đủ chuẩn cho vùng nước nhiễm mặn, nhiễm axit dẫn đến mục rữa, sập ống sau thời gian ngắn.

Cách chọn ống lọc giếng khoan phi 90 phù hợp

Quy trình 7 bước chuẩn hóa giúp các kỹ sư và chủ đầu tư dễ dàng lựa chọn sản phẩm chính xác cho dự án:

1. Bước 1: Xác định đường kính lỗ khoan thực tế và cấu trúc thiết kế tổng thể của giếng.

2. Bước 2: Xác định chính xác độ sâu và chiều dày của tầng chứa nước cần khai thác.

3. Bước 3: Phân tích mẫu địa chất để nắm rõ cấp hạt vật liệu xung quanh vỉa nước.

4. Bước 4: Tính toán và lựa chọn kích thước khe lọc tối ưu dựa trên biểu đồ cỡ hạt.

5. Bước 5: Tính toán chiều dài đoạn ống lọc cần thiết để đảm bảo lưu lượng nước cấp.

6. Bước 6: Chọn vật liệu ống (PVC, inox) phù hợp với độ sâu và tính chất hóa học của nguồn nước.

7. Bước 7: Kiểm tra khả năng chịu lực nén, kiểu kết nối và đối chiếu thông số từ catalogue nhà sản xuất uy tín.

☑ Đúng đường kính   |   ☑ Đúng vật liệu   |   ☑ Đúng kích thước khe   |   ☑ Đúng chiều dài đoạn lọc   |   ☑ Phù hợp tầng chứa nước   |   ☑ Phù hợp lưu lượng khai thác   |   ☑ Đảm bảo độ bền cơ học   |   ☑ Có phương án sỏi chèn phù hợp

Lưu ý khi lắp đặt và vận hành ống lọc giếng khoan phi 90

Quá trình hạ ống và vận hành đòi hỏi sự tuân thủ nghiêm ngặt các quy tắc kỹ thuật cơ bản:

• Kiểm tra kỹ lưỡng toàn bộ ống lọc trước khi đưa xuống giếng, đảm bảo không có vết nứt gãy hay biến dạng khe.

• Thao tác cẩn thận để không làm bít hoặc móp méo các khe lọc trong lúc thả ống qua các tầng địa chất hẹp.

• Đảm bảo các mối nối ren hoặc socket được vặn siết khít chặt, thẳng hàng, tránh hiện tượng lệch tâm gây gãy khúc ống ngầm.

• Tiến hành rải lớp sỏi chèn kỹ thuật xung quanh ống lọc theo đúng thiết kế địa chất để tạo tầng lọc phụ trợ ổn định.

• Tuyệt đối không để vật liệu lạ, đất đá rơi lọt vào bên trong lòng ống trong suốt quá trình thi công.

• Sau khi hoàn thiện hạ ống, bắt buộc phải thực hiện công đoạn phát triển giếng (bơm súc rửa, thau cặn) để loại bỏ hoàn toàn bùn khoan và hạt mịn bám quanh khe.

• Theo dõi sát sao chất lượng nước ban đầu, kiểm tra độ đục, lưu lượng thực tế và hiện tượng cát cuốn theo nước. Nếu máy bơm xuất hiện cát bất thường, cần dừng hệ thống kiểm tra ngay lập tức để tránh mài mòn thiết bị.

Câu hỏi thường gặp về ống lọc giếng khoan phi 90

Ống lọc giếng khoan phi 90 là gì?

Là ống được gia công các khe hoặc lỗ lọc trên thân, bố trí tại vùng chứa nước của giếng để tạo đường cho nước ngầm đi vào bên trong và hạn chế tối đa cát sỏi địa tầng xâm nhập.

Ống lọc phi 90 có những vật liệu nào phổ biến?

Sản phẩm chủ yếu được sản xuất từ nhựa PVC cao cấp hoặc các mác inox chống ăn mòn; việc lựa chọn phụ thuộc vào độ sâu giếng, tính chất hóa học của nguồn nước và yêu cầu vận hành.

Khe lọc ống phi 90 nên chọn kích thước bao nhiêu?

Không có một kích thước cố định cho mọi công trình. Kích thước khe phải được tính toán dựa trên kết quả phân tích cấp hạt của tầng chứa nước và thiết kế lớp sỏi chèn xung quanh.

Đường kính phi 90 có phù hợp cho mọi giếng khoan không?

Không. Việc lựa chọn đường kính phải dựa trên kết cấu tổng thể của giếng, công suất lưu lượng nước cần khai thác, máy bơm chìm sử dụng và điều kiện thực tế của địa hình khoan.

Vì sao nước giếng vẫn lẫn cát dù đã lắp ống lọc?

Hiện tượng này thường bắt nguồn từ việc chọn kích thước khe lọc quá lớn so với cỡ hạt địa chất, thiết kế lớp sỏi chèn không đạt chuẩn, hoặc quá trình phát triển và súc rửa giếng sau khi thi công chưa triệt để.

Kết luận

Ống lọc giếng khoan phi 90 đóng vai trò là cấu phần trọng yếu quyết định trực tiếp đến hiệu suất thu nước và tuổi thọ của toàn bộ hệ thống giếng khoan. Hiệu quả khai thác thực tế không chỉ nằm ở con số đường kính quy cách, mà phụ thuộc mật thiết vào sự đồng bộ của vật liệu chế tạo, kích thước khe lọc chính xác, chiều dài đoạn thu nước, cấu trúc địa chất thực tế và phương án sỏi chèn kỹ thuật. Việc lựa chọn hời hợt chỉ dựa trên tên gọi thương mại sẽ tiềm ẩn nhiều rủi ro lớn cho công trình.
