Y pipe fitting là gì?

Y pipe fitting là gì? Trong một hệ thống đường ống cần chia dòng hoặc hợp dòng chất lỏng/khí, việc chọn sai loại phụ kiện — dùng co, T fitting hoặc đoạn nối không phù hợp — có thể khiến dòng chảy bị thay đổi đột ngột, tăng tổn thất áp suất, khó bố trí đường ống và khó bảo trì về sau.

Đây là lúc y pipe fitting (phụ kiện ống chữ Y) trở thành giải pháp đáng cân nhắc. Với thiết kế nhánh xiên đặc trưng, loại phụ kiện này giúp bố trí đường ống linh hoạt hơn trong nhiều tình huống mà T fitting truyền thống khó đáp ứng.

Bài viết sau sẽ giải thích rõ phụ kiện ống chữ Y là gì, cấu tạo, nguyên lý hoạt động, phân loại, thông số kỹ thuật, so sánh với T fitting, cùng ứng dụng thực tế và cách chọn đúng cho hệ thống của bạn.

Y Pipe Fitting Là Gì?

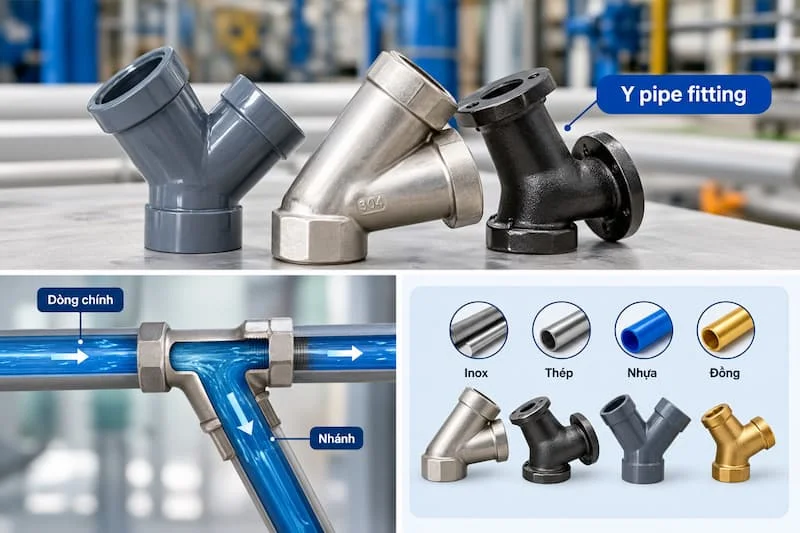

Y pipe fitting là phụ kiện đường ống có hình dạng giống chữ Y, được sử dụng để kết nối, chia hoặc hợp các nhánh đường ống theo hướng xiên thay vì vuông góc như T fitting. Tùy thiết kế, Y fitting có thể được chế tạo từ inox, thép, nhựa hoặc vật liệu khác, sử dụng các kiểu kết nối như ren, socket hoặc hàn.

Tên gọi "Y" xuất phát từ hình dạng đặc trưng của fitting: có một nhánh chính và các nhánh phụ tỏa ra theo góc xiên. Góc giữa các nhánh có thể thay đổi tùy theo thiết kế của từng sản phẩm, và không phải mọi Y fitting đều có chức năng giống nhau.

Một điểm quan trọng cần lưu ý ngay: cần phân biệt rõ phụ kiện ống chữ Y với Y strainer. Đây là hai khái niệm dễ bị nhầm lẫn khi tìm kiếm, vì người dùng có thể gõ "Y fitting" nhưng thực tế đang cần một bộ lọc dạng Y — hai sản phẩm này có chức năng hoàn toàn khác nhau, sẽ được phân tích chi tiết ở phần sau.

Nguyên Lý Hoạt Động Và Bản Chất Của Phụ Kiện Ống Chữ Y

Phụ kiện ống chữ Y hoạt động dựa trên nguyên lý điều hướng dòng chảy, với ba trường hợp sử dụng chính.

Trường hợp 1 – Chia dòng: một dòng chất lỏng hoặc khí đi vào nhánh chính và được phân chia thành hai hướng theo góc xiên của fitting.

Trường hợp 2 – Hợp dòng: hai dòng từ các nhánh riêng biệt được đưa vào một đường ống chung, hội tụ tại điểm giao của chữ Y.

Trường hợp 3 – Thay đổi hướng kết nối: Y fitting giúp bố trí đường ống theo hình học phù hợp với không gian lắp đặt thực tế, đặc biệt khi không gian không cho phép bố trí vuông góc.

Sở dĩ hình dạng Y hữu ích trong nhiều trường hợp là vì hướng dòng thay đổi theo góc xiên, giúp giảm sự thay đổi hướng quá đột ngột trong một số cách bố trí, đồng thời thuận tiện khi cần tạo nhánh cho đường ống.

Tuy nhiên, cần nhìn nhận khách quan: tổn thất áp suất thực tế vẫn phụ thuộc vào hình học fitting, đường kính, lưu lượng, vật liệu và đặc điểm của toàn hệ thống — không nên khẳng định tuyệt đối rằng Y fitting "luôn giảm tổn thất áp suất" hơn so với T fitting trong mọi tình huống.

Các Loại Phụ Kiện Ống Chữ Y Phổ Biến

Phụ kiện ống chữ Y có thể được phân loại theo ba tiêu chí: vật liệu, kiểu kết nối và chức năng sử dụng.

Theo vật liệu:

• Y fitting inox — chống ăn mòn tốt, phù hợp với nhiều hệ thống nước, thực phẩm, hóa chất tùy môi trường; thường gặp ở loại inox 304 hoặc 316/316L.

• Y fitting thép carbon — có độ bền cơ học cao, thường được dùng trong các hệ thống công nghiệp chịu tải lớn.

• Y fitting thép không gỉ/hợp kim — sử dụng khi hệ thống yêu cầu cao hơn về khả năng chịu môi trường và nhiệt độ.

• Y fitting nhựa — gồm PVC, CPVC, PP, PE hoặc vật liệu tương thích, có trọng lượng nhẹ, phù hợp với các hệ thống có yêu cầu riêng về tương thích hóa chất.

Theo kiểu kết nối: Y fitting ren, Y fitting socket, Y fitting hàn đối đầu, Y fitting mặt bích, và Y fitting clamp trong một số hệ thống chuyên dụng.

Theo chức năng: Y pipe connector/fitting (kết nối thông thường), Y branch fitting (tạo nhánh), và Y strainer — loại này cần được tách riêng thành một nhóm vì có thêm chức năng lọc, không đơn thuần chỉ là kết nối đường ống.

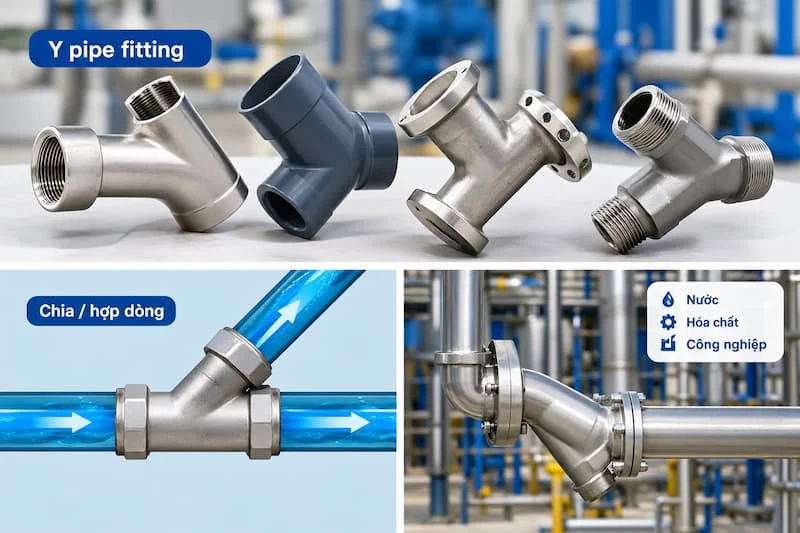

Thông Số Phụ Kiện Ống Chữ Y Cần Quan Tâm

Đây là phần quan trọng nhất khi lựa chọn phụ kiện ống chữ Y cho một hệ thống cụ thể.

1. Kích thước — các thông số thường gặp gồm DN, NPS, đường kính ống, và kích thước riêng của từng nhánh. Lưu ý quan trọng: không nên chỉ nhìn vào con số "phi" mà bỏ qua tiêu chuẩn và kiểu kết nối đi kèm, vì cùng một kích thước danh nghĩa có thể không tương thích giữa các tiêu chuẩn khác nhau.

2. Vật liệu — cần kiểm tra rõ là inox, carbon steel, PVC/CPVC, PP/PE hay vật liệu đặc thù khác, tùy theo môi chất sử dụng.

3. Áp suất làm việc — cần đối chiếu pressure rating của fitting với áp suất thực tế của hệ thống và nhiệt độ vận hành đi kèm.

4. Nhiệt độ — đặc biệt quan trọng với các ứng dụng liên quan đến hơi, dầu nóng, hóa chất hoặc quy trình có gia nhiệt.

5. Kiểu kết nối — ren, hàn, socket, clamp hay mặt bích sẽ ảnh hưởng trực tiếp đến khả năng lắp đặt và độ kín của mối nối.

6. Tiêu chuẩn — tùy sản phẩm có thể áp dụng các tiêu chuẩn liên quan đến kích thước, vật liệu, kết nối và áp suất; nên đối chiếu với yêu cầu cụ thể của hệ thống thay vì chỉ dựa vào tên gọi tiêu chuẩn.

Y Pipe Fitting Khác T Fitting Như Thế Nào?

Việc chọn Y fitting hay T fitting không thể thay thế tùy ý cho nhau, vì quyết định này phụ thuộc vào nhiều yếu tố: hướng dòng chảy mong muốn, không gian lắp đặt thực tế, đường kính ống, lưu lượng vận hành, mức tổn thất áp suất chấp nhận được, và thiết kế tổng thể của toàn hệ thống đường ống.

Y Pipe Fitting Và Y Strainer Có Phải Là Một Loại?

Đây là nhầm lẫn phổ biến cần được làm rõ. Phụ kiện ống chữ Y chủ yếu là phụ kiện kết nối, chia hoặc hợp đường ống theo cấu hình chữ Y — chức năng chính là điều hướng dòng chảy.

Trong khi đó, Y strainer là thiết bị lọc dạng chữ Y, bên trong có lưới hoặc phần tử lọc để giữ lại cặn bẩn và tạp chất trong dòng chảy.

Có thể hình dung đơn giản: Y fitting phục vụ mục đích kết nối dòng, còn Y strainer thực hiện đồng thời kết nối và lọc tạp chất. Sự khác biệt này rất quan trọng khi tìm kiếm hoặc đặt hàng — nếu hệ thống cần loại bỏ cặn bẩn nhưng lại chọn nhầm Y fitting thông thường, thiết bị phía sau (như máy bơm hoặc van) có thể không được bảo vệ đúng cách.

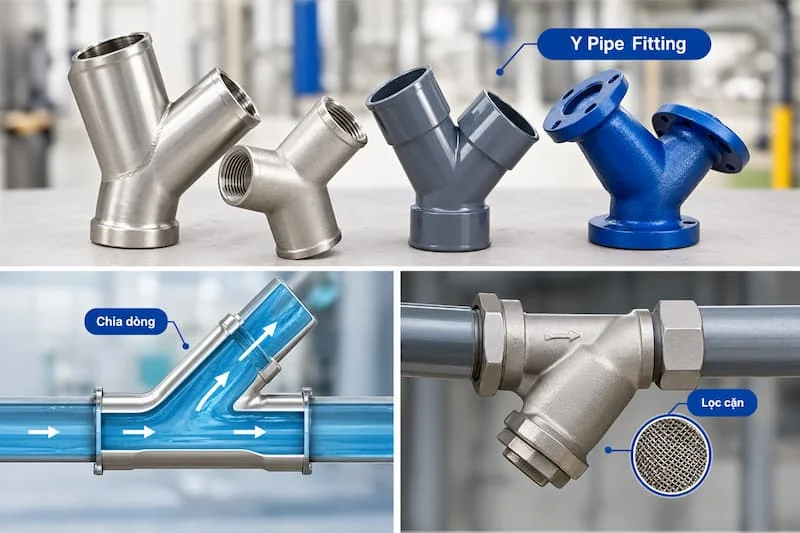

Phụ Kiện Ống Chữ Y Được Sử Dụng Ở Đâu?

Hệ thống cấp thoát nước — chia nhánh đường ống, kết nối các tuyến ống, bố trí đường ống phù hợp với không gian thực tế của công trình.

Hệ thống công nghiệp — sử dụng trong dây chuyền sản xuất, đường ống công nghệ, và các hệ thống tuần hoàn chất lỏng.

Hệ thống khí — phục vụ phân phối khí và chia nhánh theo thiết kế của hệ thống.

Hóa chất — áp dụng khi vật liệu của fitting tương thích với môi chất, đặc biệt cần lưu ý khả năng chống ăn mòn.

Thực phẩm – đồ uống — Y fitting bằng vật liệu phù hợp có thể sử dụng trong các hệ thống yêu cầu vệ sinh cao, nhưng cần kiểm tra kỹ tiêu chuẩn vật liệu và thiết kế cụ thể trước khi lắp đặt.

7 Sai Lầm Thường Gặp Khi Chọn Phụ Kiện Ống Chữ Y

1. Chỉ nhìn đường kính mà không kiểm tra tiêu chuẩn — dễ dẫn đến sai lệch khi lắp ráp thực tế.

2. Nhầm Y fitting với Y strainer — chọn sai chức năng, không đáp ứng được nhu cầu lọc nếu có.

3. Chọn sai vật liệu so với môi chất — gây ăn mòn hoặc hư hỏng sớm.

4. Không kiểm tra áp suất làm việc — tiềm ẩn rủi ro an toàn khi hệ thống vận hành ở áp lực cao.

5. Bỏ qua nhiệt độ vận hành — ảnh hưởng đến tuổi thọ và độ bền của fitting.

6. Chọn sai kiểu kết nối — gây khó khăn khi lắp đặt hoặc không đảm bảo độ kín.

7. Không kiểm tra kích thước thực tế trước khi lắp — dẫn đến phải tháo lắp lại nhiều lần, tốn thời gian và chi phí.

Một Y fitting đúng không chỉ cần "vừa ống", mà còn phải phù hợp với môi chất, áp suất, nhiệt độ, kiểu kết nối và hướng dòng của toàn hệ thống — đây là nguyên tắc cốt lõi giúp tránh phần lớn các sai lầm kể trên.

Cách Chọn Phụ Kiện Ống Chữ Y Phù Hợp

Bước 1: Xác định môi chất — nước, khí, dầu, hóa chất hay thực phẩm.

Bước 2: Xác định đường kính — kiểm tra DN, NPS, đường kính thực tế và kích thước của từng nhánh.

Bước 3: Xác định kiểu kết nối — ren, hàn, socket, clamp hay mặt bích, tùy theo hệ thống hiện có.

Bước 4: Chọn vật liệu — đối chiếu với độ ăn mòn, nhiệt độ, hóa chất tiếp xúc và yêu cầu vệ sinh.

Bước 5: Kiểm tra áp suất — không chọn fitting chỉ dựa vào kích thước vừa vặn mà bỏ qua khả năng chịu áp.

Bước 6: Kiểm tra hướng dòng — xác định rõ fitting đang dùng để chia dòng, hợp dòng, hay chỉ đơn thuần điều hướng tuyến ống.

Bước 7: Kiểm tra không gian lắp đặt — đảm bảo đủ khoảng trống để lắp, siết ren, hàn hoặc tháo bảo trì sau này.

Checklist Trước Khi Mua Phụ Kiện Ống Chữ Y

☐ Môi chất
☐ Đường kính/DN/NPS
☐ Kiểu kết nối
☐ Vật liệu
☐ Áp suất làm việc
☐ Nhiệt độ
☐ Hướng dòng
☐ Kích thước tổng thể
☐ Tiêu chuẩn yêu cầu
☐ Số lượng cần sử dụng

Nếu chưa xác định được loại Y fitting phù hợp, nên cung cấp kích thước ống, môi chất, áp suất và kiểu kết nối dự kiến để được tư vấn đúng quy cách.

Câu Hỏi Thường Gặp Về Phụ Kiện Ống Chữ Y

1. Y pipe fitting là gì?

Y pipe fitting là phụ kiện đường ống có hình dạng chữ Y, dùng để kết nối, chia hoặc hợp các nhánh đường ống theo hướng xiên.

2. Y fitting có giống T fitting không?

Không. Cả hai đều có thể dùng để chia hoặc hợp dòng nhưng hình học khác nhau — Y fitting có nhánh xiên, trong khi T fitting thường tạo nhánh vuông góc.

3. Phụ kiện ống chữ Y có những vật liệu nào?

Có thể gặp inox, thép carbon, thép hợp kim, PVC, CPVC, PP, PE và các vật liệu khác tùy theo ứng dụng cụ thể.

4. Y fitting và Y strainer khác nhau thế nào?

Y fitting chủ yếu phục vụ kết nối, chia hoặc hợp đường ống; Y strainer có thêm bộ phận lọc để giữ tạp chất trong dòng chảy.

5. Chọn phụ kiện ống chữ Y dựa vào thông số nào?

Nên xem xét đồng thời đường kính, DN/NPS, vật liệu, kiểu kết nối, áp suất, nhiệt độ, môi chất và hướng dòng chảy.

Kết luận

Phụ kiện ống chữ Y là phụ kiện có cấu hình chữ Y, có thể dùng để chia hoặc hợp dòng tùy theo thiết kế cụ thể, với nhiều lựa chọn về vật liệu và kiểu kết nối khác nhau. Điểm mấu chốt cần ghi nhớ: không nên chọn chỉ dựa trên đường kính, mà cần kiểm tra đồng thời môi chất, kích thước, vật liệu, áp suất, nhiệt độ và kiểu kết nối.

Nếu bạn đang cần chọn phụ kiện ống chữ Y cho hệ thống nước, khí, hóa chất hoặc đường ống công nghiệp, hãy xác định trước kích thước ống, môi chất và kiểu kết nối để tránh chọn sai quy cách, gây tốn kém chi phí và thời gian lắp đặt lại.
