Van điện từ hơi là gì?

Van điện từ hơi là gì? Trong vận hành nhà máy, hệ thống hơi nóng (steam) đóng vai trò huyết mạch trong các công đoạn từ sấy hấp, thanh trùng đến truyền nhiệt. Tuy nhiên, việc điều khiển dòng hơi này thủ công bằng tay quay truyền thống thường bộc lộ nhiều bất tiện: thiếu tính chính xác, phản ứng chậm và tốn nhân công. Đặc biệt, trong các quy trình cần đóng mở liên tục và tự động hóa cao, một giải pháp thông minh hơn là điều bắt buộc.

Thách thức lớn nhất đối với kỹ sư là hơi nóng luôn đi kèm với nhiệt độ và áp suất cực cao. Nếu không am hiểu và chọn nhầm những dòng van thông thường, thiết bị sẽ nhanh chóng bị biến dạng, cháy cuộn coil hoặc rò rỉ hơi gây nguy hiểm cho người vận hành. Do đó, van nước điện từ hơi – một thiết bị được thiết kế chuyên biệt để chịu nhiệt – chính là chìa khóa giúp tối ưu hóa hiệu suất và đảm bảo an toàn tuyệt đối cho hệ thống hơi công nghiệp hiện đại.

Van điện từ hơi là gì?

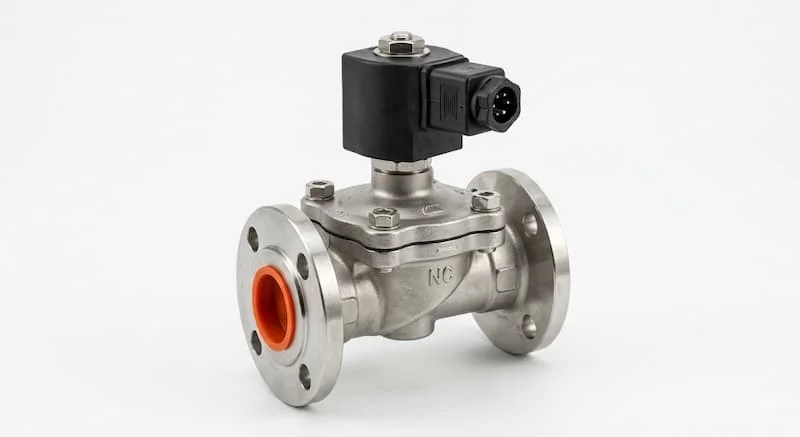

Van điện từ hơi (Steam Solenoid Valve) là một thiết bị cơ điện dùng để kiểm soát dòng chảy của hơi nóng bằng cách sử dụng lực từ trường. Khác với các dòng van điện từ dùng cho nước lạnh hay khí nén, dòng van này được chế tạo từ các vật liệu có khả năng chịu nhiệt độ cao và tính chất xâm thực của hơi nước.

Thiết bị này sở hữu các đặc điểm vượt trội:

• Điều khiển tự động: Tích hợp dễ dàng với PLC, cảm biến nhiệt độ hoặc công tắc áp suất để vận hành không cần sự can thiệp của con người.

• Khả năng chịu nhiệt: Thân van và màng van được làm từ các hợp kim và cao su chịu nhiệt (như Teflon - PTFE) có thể chịu tải lên đến $180^{\circ}C$ - $200^{\circ}C$.

• Phản hồi tức thì: Thời gian đóng mở chỉ tính bằng mili giây, giúp kiểm soát chính xác lưu lượng hơi cho quá trình sản xuất.

Nguyên lý hoạt động của van điện từ hơi

Cơ chế hoạt động của van nước điện từ hơi dựa trên sự kết hợp giữa lực từ và lực lò xo. Đây là một quy trình khép kín, nhanh gọn và cực kỳ chính xác.

1. Trạng thái cấp điện: Khi dòng điện (24V hoặc 220V) chạy qua cuộn dây (coil), một từ trường mạnh được tạo ra. Lực từ này sẽ hút trục van (piston) lên trên, thắng lực cản của lò xo, cho phép dòng hơi nóng đi qua cửa van.

2. Trạng thái ngắt điện: Từ trường biến mất, lò xo bên trong sẽ đẩy trục van về vị trí ban đầu, ép chặt vào cửa van để ngăn dòng hơi lại.

Insight: Nhờ tốc độ phản hồi siêu nhanh, van nước điện từ hơi đặc biệt phù hợp cho các hệ thống cần đóng ngắt theo chu kỳ ngắn, ví dụ như máy giặt công nghiệp, hệ thống nồi hơi thực phẩm hoặc các thiết bị tiệt trùng trong y tế.

Phân loại van điện từ hơi phổ biến

Để đáp ứng các điều kiện vận hành khác nhau, van nước điện từ hơi được chia thành nhiều loại dựa trên chức năng và cấu tạo vật liệu.

Phân loại theo chức năng

• Thường đóng (NC - Normally Closed): Van luôn ở trạng thái đóng khi không có điện. Đây là loại phổ biến nhất vì tính an toàn, đảm bảo hơi không bị rò rỉ khi hệ thống gặp sự cố mất điện.

• Thường mở (NO - Normally Open): Van luôn mở khi không có điện và chỉ đóng lại khi được cấp điện. Loại này dùng cho các hệ thống cần xả hơi liên tục.

Phân loại theo vật liệu thân van

• Van thân đồng: Giá thành rẻ, chịu nhiệt ổn, phù hợp cho các ứng dụng hơi nhẹ hoặc quy mô nhỏ.

• Van thân inox (SUS304, SUS316): Đây là lựa chọn hàng đầu cho hệ thống hơi nóng. Inox không chỉ chịu nhiệt tốt mà còn chống lại sự ăn mòn và hiện tượng oxy hóa do hơi nước bão hòa gây ra.

Insight: Với hệ thống hơi nóng công nghiệp có nhiệt độ trên $150^{\circ}C$, chuyên gia luôn khuyên chọn van nước điện từ hơi thân inox kết hợp với màng PTFE để đảm bảo tuổi thọ thiết bị.

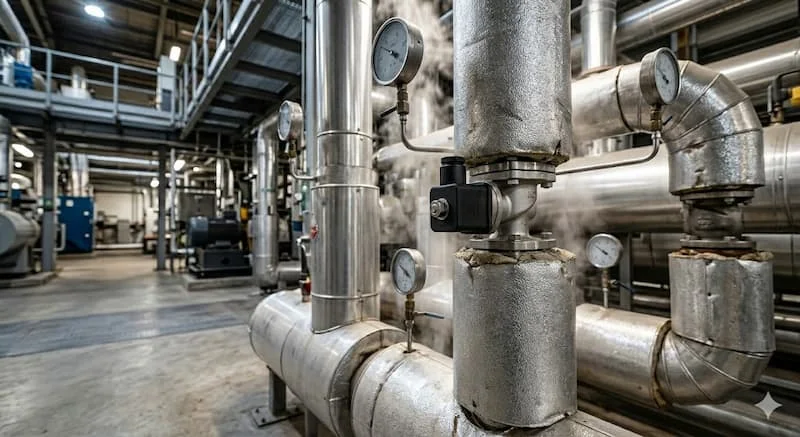

Thông số kỹ thuật quan trọng khi lựa chọn

Việc đọc hiểu thông số là bước then chốt để tránh việc mua nhầm thiết bị không tương thích.

• Nhiệt độ làm việc: Phải kiểm tra nhiệt độ thực tế của hơi (Steam). Thông thường van hơi tiêu chuẩn chịu được $180^{\circ}C$. Nếu là hơi quá nhiệt, cần dòng van đặc chủng.

• Áp suất (Pressure): Hơi nóng thường có áp suất cao. Bạn cần chú ý áp suất làm việc tối đa (Max Pressure) và áp suất tối thiểu để van có thể mở cửa (một số dòng van cần áp lực đầu vào để hoạt động).

• Điện áp cuộn Coil: Tùy thuộc vào hệ thống điện của nhà máy mà chọn 220V AC (phổ biến) hoặc 24V DC (an toàn hơn trong môi trường ẩm ướt).

Giải thích: Nếu chọn cuộn coil không chịu được nhiệt độ của thân van truyền lên, hiện tượng cháy coil sẽ xảy ra chỉ sau vài giờ vận hành. Do đó, cuộn coil của van hơi thường được thiết kế dạng đúc hoặc có tản nhiệt đặc biệt.

Tại sao không thể dùng van thường cho hệ thống hơi?

Nhiều người lầm tưởng có thể dùng van điện từ nước cho hệ hơi để tiết kiệm chi phí. Tuy nhiên, đây là một sai lầm nguy hiểm.

1. Khả năng chịu nhiệt: Van nước thường dùng màng EPDM hoặc NBR chỉ chịu được dưới $90^{\circ}C$. Khi gặp hơi nóng, màng này sẽ bị mủn và rách ngay lập tức.

2. Độ giãn nở vật liệu: Van nước điện từ hơi có cấu tạo với độ hở và phớt đặc biệt để thích nghi với sự giãn nở nhiệt của kim loại. Van thường sẽ bị kẹt cứng trục khi nhiệt độ tăng cao.

3. Cuộn Coil: Coil của van hơi có khả năng cách nhiệt và chịu nhiệt tốt hơn nhiều so với van thường.

So sánh van nước điện từ hơi với van cơ (Manual Valve)

Kết luận: Trong xu thế công nghiệp 4.0, van nước điện từ hơi là mắt xích không thể thiếu để xây dựng một hệ thống hơi thông minh, giảm thiểu sai sót do con người.

Ứng dụng thực tế của van nước điện từ hơi

Nhờ tính linh hoạt, thiết bị này có mặt trong rất nhiều ngành công nghiệp:

• Hệ thống nồi hơi (Boiler): Điều khiển xả hơi, cấp hơi cho các nhánh sản xuất.

• Ngành thực phẩm & Đồ uống: Kiểm soát nhiệt độ trong nồi nấu trung tâm, hệ thống thanh trùng sữa, nước giải nhiệt.

• Dệt may & Giặt là: Sử dụng trong các máy là hơi, máy sấy công nghiệp quy mô lớn.

• Ngành hóa chất: Điều khiển dòng hơi phục vụ các phản ứng hóa học cần nhiệt độ chính xác.

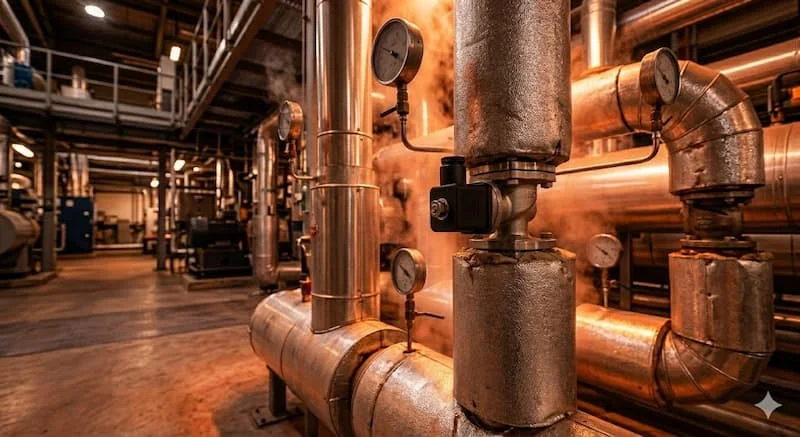

Sai lầm thường gặp và hậu quả khi chọn van

Việc lựa chọn cảm tính không dựa trên kỹ thuật thường dẫn đến:

• Chọn sai vật liệu: Thân đồng dùng cho hơi quá nhiệt dẫn đến nhanh mài mòn, rò rỉ.

• Bỏ qua thông số áp suất: Van không mở được do áp suất hệ thống thấp hơn áp suất tối thiểu của van (với dòng van gián tiếp).

• Chọn sai điện áp: Cắm nhầm điện áp gây cháy nổ cuộn coil ngay lập tức.

Hậu quả: Gián đoạn sản xuất đột ngột, thất thoát hơi nóng (gây tốn kém nhiên liệu lò hơi) và tiềm ẩn nguy cơ nổ đường ống nếu van không đóng/mở đúng lúc.

Hướng dẫn chọn van nước điện từ hơi phù hợp (Checklist)

Để chọn được sản phẩm chuẩn xác nhất, hãy kiểm tra danh sách sau:

• ✔ Xác định nhiệt độ hơi thực tế: Thường là $150, 180$ hay $200^{\circ}C$?

• ✔ Kiểm tra áp suất hệ thống: Đảm bảo van chịu được áp suất đỉnh của nồi hơi.

• ✔ Lựa chọn vật liệu: Ưu tiên inox cho các ứng dụng thực tế bền bỉ.

• ✔ Chọn kiểu kết nối: Nối ren (cho size nhỏ) hoặc nối bích (cho đường ống lớn).

• ✔ Chọn thương hiệu: Ưu tiên các dòng van có uy tín từ Đài Loan, Hàn Quốc hoặc EU để đảm bảo cuộn coil đủ chất lượng.

Lưu ý lắp đặt: Phải lắp van đúng chiều mũi tên ký hiệu dòng chảy trên thân van. Nên lắp thêm lọc y phía trước để tránh cặn han rỉ từ đường ống rơi vào làm kẹt màng van.

FAQ - Những câu hỏi thường gặp

❓ Van điện từ hơi chịu được nhiệt bao nhiêu?

Đa số các dòng phổ thông trên thị trường chịu được từ $120^{\circ}C$ đến $185^{\circ}C$. Các dòng cao cấp dùng phớt kim loại có thể chịu trên $200^{\circ}C$.

❓ Có nên dùng van đồng không?

Van đồng dùng tốt cho hơi bão hòa nhiệt độ vừa phải. Tuy nhiên, nếu dùng lâu dài hoặc hơi có tính ăn mòn nhẹ, inox là sự đầu tư thông minh hơn.

❓ Van nước điện từ hơi có tốn điện không?

Không đáng kể. Công suất cuộn coil thường chỉ từ 15W - 30W, chỉ tiêu thụ điện khi duy trì trạng thái mở (hoặc đóng tùy loại).

❓ Bao lâu cần bảo trì van?

Nên kiểm tra định kỳ 6-12 tháng một lần. Quan trọng nhất là vệ sinh màng van và kiểm tra độ cách điện của cuộn coil.

Kết luận

Việc trang bị van nước điện từ hơi đúng tiêu chuẩn là bước đi quan trọng để nâng cấp hệ thống nhiệt của bạn lên tầm cao mới: an toàn hơn, hiệu quả hơn và hoàn toàn tự động. Sự bền bỉ của thiết bị không chỉ đến từ thương hiệu mà còn đến từ việc bạn thấu hiểu thông số kỹ thuật và chọn đúng vật liệu cho môi trường nhiệt độ cao.
