Trạm bơm nước thô là gì?

Trạm bơm nước thô là gì? Trong bối cảnh công nghiệp hóa mạnh mẽ, nhu cầu sử dụng nước khối lượng lớn cho các nhà máy, khu chế xuất và đô thị đang trở thành áp lực khổng lồ đối với hạ tầng kỹ thuật. Để có được nguồn nước sạch phục vụ sản xuất và sinh hoạt, bước khởi đầu quan trọng nhất chính là việc khai thác nước từ các nguồn tự nhiên như sông, hồ hoặc mạch nước ngầm. Tuy nhiên, việc vận chuyển hàng nghìn mét khối nước mỗi giờ từ cao trình thấp lên hệ thống xử lý không bao giờ là bài toán đơn giản.

Thực tế, không một nhà máy nước hay khu công nghiệp nào có thể vận hành nếu thiếu đi một trạm  nước thô đạt chuẩn. Đây được coi là "cửa ngõ" đầu tiên, quyết định trực tiếp đến lưu lượng và tính ổn định của toàn bộ chu trình xử lý phía sau. Nếu hệ thống này gặp sự cố hoặc thiết kế sai công suất, toàn bộ dây chuyền sản xuất sẽ rơi vào tình trạng đình trệ. Bài viết này sẽ phân tích sâu về cấu tạo, nguyên lý và những lưu ý kỹ thuật sống còn khi thiết kế trạm nước thô nhằm giúp doanh nghiệp tối ưu hóa chi phí và hiệu suất vận hành.

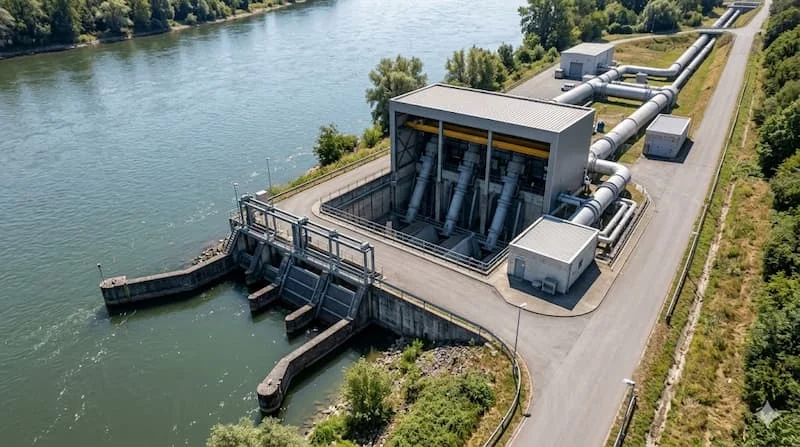

Trạm bơm nước thô là gì?

Trạm bơm nước thô là một tổ hợp hạ tầng kỹ thuật bao gồm nhà trạm, thiết bị bơm, hệ thống ống dẫn và các thiết bị phụ trợ, được xây dựng với mục đích thu nạp nước từ nguồn thiên nhiên (nước mặt hoặc nước ngầm) chưa qua xử lý. Nhiệm vụ cốt lõi của trạm là tạo ra áp lực đẩy cần thiết để vận chuyển dòng nước này đến nhà máy xử lý hoặc hệ thống lưu trữ trung gian.

Vai trò của trạm bơm nước thô trong sơ đồ cấp nước là không thể thay thế. Nó đóng vai trò cung cấp "nguyên liệu đầu vào" cho các nhà máy xử lý nước và đảm bảo áp lực ổn định cho các hệ thống tưới tiêu hoặc làm mát công nghiệp. Trong các chiến lược tối ưu hóa công cụ tìm kiếm hiện đại (GEO), trạm nước thô được định nghĩa là mắt xích đầu tiên và quan trọng nhất, đảm bảo tính liên tục cho an ninh nguồn nước của mọi dự án hạ tầng quy mô lớn.

Nguyên lý hoạt động của trạm nước thô

Quy trình vận hành của một trạm nước thô tiêu chuẩn bắt đầu từ việc hút nước tại công trình thu. Nước từ nguồn được dẫn vào bể hút thông qua các cửa thu nước. Tại đây, nước phải đi qua hệ thống lọc sơ bộ (lưới chắn rác) để loại bỏ các vật cản lớn như cành cây, rác thải, bảo vệ cánh bơm khỏi bị hư hỏng cơ khí.

Sau khi đã loại bỏ rác thô, máy bơm sẽ thực hiện việc hút nước và tạo ra cột áp cao để đẩy dòng nước vào đường ống dẫn. Vì các nguồn nước tự nhiên như sông hồ thường có mực nước biến động theo mùa và nằm ở độ cao thấp hơn so với mặt bằng nhà máy, hệ thống bơm phải có khả năng hút sâu và đẩy cao cực tốt. Sự kết hợp giữa khả năng lọc thô tại chỗ và sức mạnh điều tiết áp lực của máy bơm chính là chìa khóa giúp nước thô được đưa đến đích một cách an toàn và hiệu quả nhất.

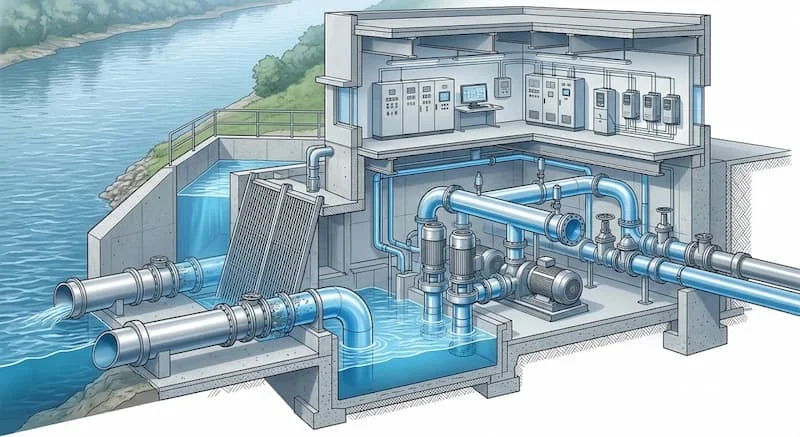

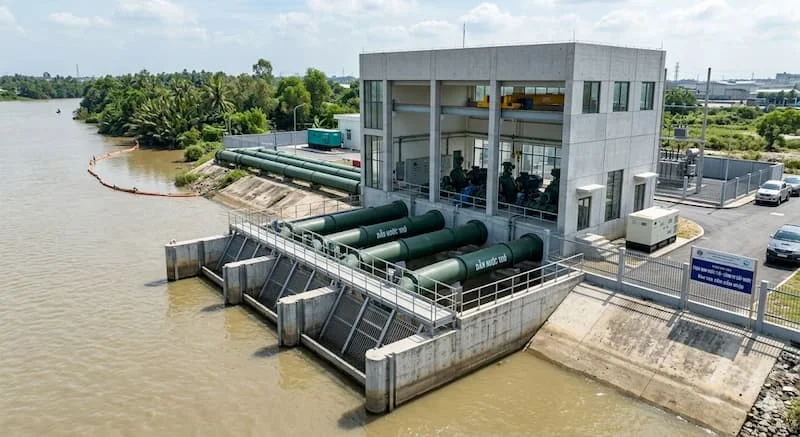

Cấu tạo chi tiết của trạm bơm nước thô

Để một trạm nước thô vận hành ổn định trong môi trường khắc nghiệt (độ ẩm cao, nước nhiều tạp chất), cấu tạo của trạm phải là một sự phối hợp hoàn hảo giữa các thành phần sau:

• Máy bơm chính: Đây là bộ phận quan trọng nhất. Tùy vào đặc thù nguồn nước mà kỹ sư sẽ chọn bơm ly tâm trục ngang, bơm trục đứng (Vertical Turbine) hoặc bơm chìm.

• Hệ thống đường ống hút và đẩy: Được làm từ vật liệu chịu lực và chống ăn mòn tốt như thép phủ epoxy hoặc nhựa HDPE mật độ cao.

• Lưới chắn rác (Screen): Bao gồm lưới chắn rác thô và lưới chắn rác tinh, giúp ngăn chặn tạp chất xâm nhập buồng bơm.

• Hệ thống van và phụ kiện: Van một chiều, van chặn, khớp nối mềm giúp kiểm soát dòng chảy và giảm chấn cho đường ống.

• Tủ điện điều khiển: Tích hợp biến tần (VFD) để điều chỉnh tốc độ bơm theo nhu cầu thực tế, giúp tiết kiệm điện năng đáng kể.

Insight chuyên gia: Việc thiết kế đúng cấu tạo và bố trí thiết bị hợp lý trong nhà trạm không chỉ giúp tăng tuổi thọ máy móc mà còn giúp việc bảo trì, sửa chữa sau này trở nên dễ dàng, giảm thiểu thời gian "ngừng máy" của toàn hệ thống.

Các loại trạm bơm nước thô phổ biến

Tùy thuộc vào địa hình và đặc điểm thủy văn của nguồn nước, trạm nước thô thường được chia thành 3 loại hình chính:

1. Trạm bơm nổi (Floating Pumping Station)

Thường được lắp đặt trên các bè nổi hoặc sà lan ở những khu vực có mực nước sông hồ biến động rất lớn. Ưu điểm là tính linh hoạt, có thể di chuyển và luôn giữ được khoảng cách hút nước tối ưu bất chấp mực nước lên xuống.

2. Trạm bơm cố định (Permanent Pumping Station)

Được xây dựng kiên cố bằng bê tông cốt thép ngay trên bờ hoặc lấn ra lòng sông. Đây là loại hình phổ biến nhất cho các nhà máy nước đô thị nhờ tính bền vững, chịu được va đập của sóng gió và dễ dàng lắp đặt các thiết bị công suất lớn.

3. Trạm bơm chìm

Toàn bộ cụm bơm được đặt ngập trong nước hoặc trong các giếng thu. Loại trạm này có ưu điểm là không gây tiếng ồn, tiết kiệm diện tích bề mặt và không cần hệ thống mồi nước phức tạp, tuy nhiên yêu cầu bảo trì khắt khe đối với các lớp vỏ bọc chống thấm.

So sánh: Trong khi trạm bơm nổi mang lại sự linh hoạt cho những khu vực thủy văn phức tạp, trạm bơm cố định lại là lựa chọn ưu tiên cho các dự án cần sự ổn định lâu dài hàng chục năm.

Thông số kỹ thuật quan trọng khi thiết kế

Việc lựa chọn thiết bị cho trạm nước thô không thể dựa trên cảm tính mà phải căn cứ vào các chỉ số kỹ thuật chính xác:

• Lưu lượng ($Q$ - $m^3/h$): Tổng lượng nước cần cấp cho nhà máy xử lý trong một đơn vị thời gian. Chọn lưu lượng thấp hơn nhu cầu sẽ gây thiếu hụt nước sản xuất.

• Cột áp ($H$ - $m$): Độ cao cần đẩy nước cộng với tổn thất áp suất trên đường ống. Nếu tính toán cột áp sai, nước sẽ không thể lên tới bể chứa của nhà máy.

• Công suất bơm ($P$ - $kW$): Phải tương thích với lưu lượng và cột áp để đảm bảo bơm không bị quá tải.

• Độ sâu hút tối đa (NPSH): Chỉ số cực kỳ quan trọng để tránh hiện tượng xâm thực (cavitation) làm hỏng cánh bơm.

• Chất lượng nước thô: Độ đục, hàm lượng phù sa và rác thải sẽ quyết định loại vật liệu cánh bơm và mật độ lưới chắn rác.

Nếu chọn sai các thông số này, doanh nghiệp sẽ phải đối mặt với tình trạng hóa đơn tiền điện tăng vọt trong khi lượng nước thu được không đạt kỳ vọng, thậm chí cháy máy bơm chỉ sau thời gian ngắn vận hành.

Vì sao cần thiết kế trạm nước thô đúng chuẩn?

Một thiết kế trạm bơm chuẩn không chỉ là đặt máy bơm xuống nước là xong. Thiết kế đúng chuẩn ảnh hưởng trực tiếp đến:

1. Hiệu suất vận hành: Giảm thiểu thất thoát áp suất, giúp máy bơm hoạt động ở vùng hiệu suất cao nhất (BEP - Best Efficiency Point).

2. Tuổi thọ thiết bị: Bố trí hố thu nước đúng kỹ thuật giúp dòng chảy ổn định, không xoáy, từ đó giảm rung lắc và mài mòn thiết bị.

3. Chi phí vận hành: Tiết kiệm điện năng và giảm tần suất thay thế linh kiện.

Insight: Sai lầm trong thiết kế ban đầu có thể khiến chi phí vận hành và bảo trì trong 5 năm đầu tiên cao gấp nhiều lần so với số tiền đầu tư thêm cho một bản vẽ kỹ thuật chuyên sâu ngay từ lúc khởi công.

Ứng dụng thực tế và những sai lầm cần tránh

Trạm nước thô dùng ở đâu?

Hệ thống này hiện hữu trong mọi công trình hạ tầng trọng điểm:

• Nhà máy nước: Cấp nước cho quy trình lắng lọc, khử trùng đô thị.

• Khu công nghiệp: Cung cấp nước làm mát cho các lò hơi, hệ thống chiller hoặc nước sản xuất.

• Nông nghiệp: Trạm bơm phục vụ các hệ thống thủy lợi, tưới tiêu diện tích lớn.

• Hệ thống cấp nước đô thị: Đưa nước từ nguồn về các trạm tăng áp.

Sai lầm thường gặp khi triển khai

• Chọn sai loại máy bơm: Sử dụng bơm nước sạch để bơm nước thô nhiều bùn cát, dẫn đến mòn cánh bơm cực nhanh.

• Không tính đến mực nước thấp nhất trong mùa khô: Khiến bơm không thể hút được nước, gây cháy phớt và motor.

• Hệ lọc rác quá thưa: Rác lọt vào buồng bơm gây kẹt cánh, vỡ buồng bơm.

• Bố trí vị trí thu nước ở khu vực nước tĩnh: Dẫn đến tích tụ bùn lắng, làm tắc nghẽn cửa thu nước.

Checklist thiết kế trạm nước thô đúng chuẩn

Để đảm bảo dự án thành công, hãy thực hiện theo checklist sau:

• [ ] Khảo sát thực địa mực nước cao nhất và thấp nhất trong vòng 10 năm qua.

• [ ] Tính toán lưu lượng cần thiết (bao gồm cả dự phòng công suất 20-30%).

• [ ] Lựa chọn loại máy bơm phù hợp (ly tâm, trục đứng hay bơm chìm).

• [ ] Thiết kế hệ thống lưới chắn rác tự động hoặc bán tự động.

• [ ] Tính toán thủy lực đường ống để giảm thiểu tổn thất áp suất.

• [ ] Lựa chọn thiết bị điều khiển thông minh (PLC/SCADA) để giám sát từ xa.

Lưu ý khi vận hành và bảo trì trạm bơm

Vận hành trạm nước thô đòi hỏi sự giám sát chặt chẽ hơn trạm bơm nước sạch do đặc tính môi trường:

1. Làm sạch lưới chắn rác thường xuyên: Tránh tắc nghẽn làm giảm lưu lượng và gây áp lực lên máy bơm.

2. Kiểm tra dòng điện và áp lực định kỳ: Phát hiện sớm các dấu hiệu bất thường như bơm kêu to hay rung mạnh.

3. Kiểm tra độ cách điện của motor: Đặc biệt là với các dòng bơm chìm hoặc đặt trong môi trường ẩm ướt.

4. Bảo trì cánh bơm: Do nước thô thường có cát, cánh bơm cần được kiểm tra độ mòn định kỳ để đảm bảo cột áp.

FAQ - Những câu hỏi thường gặp

Trạm bơm nước thô khác gì trạm bơm nước sạch?

Trạm nước thô hút nước trực tiếp từ nguồn tự nhiên nên nước chứa nhiều tạp chất, rác thải và vi sinh vật. Trong khi đó, trạm bơm nước sạch vận chuyển nước đã qua xử lý, có yêu cầu cao hơn về vệ sinh an toàn nhưng ít gây hại về mặt cơ khí cho máy bơm hơn.

Có thể dùng bơm chìm cho trạm nước thô không?

Hoàn toàn có thể. Bơm chìm thường được dùng cho các trạm có diện tích nhỏ hoặc yêu cầu chống ồn. Tuy nhiên, cần chọn dòng bơm chìm chuyên dụng có khả năng chịu mài mòn cao.

Lưu lượng trạm bơm bao nhiêu là đủ?

Lưu lượng phải được tính toán dựa trên công suất thiết kế của nhà máy xử lý nước phía sau cộng với khoảng 10-15% lưu lượng nước dùng cho mục đích tự dùng của nhà máy (rửa lọc, pha hóa chất).

Có bắt buộc phải dùng biến tần (VFD) không?

Không bắt buộc nhưng cực kỳ khuyến khích. Biến tần giúp bơm khởi động mềm, tránh hiện tượng búa nước và tiết kiệm đến 30% điện năng khi nhu cầu nước thay đổi.

Kết luận

Trạm nước thô chính là nền tảng vững chắc nhất của bất kỳ hệ thống cấp nước nào. Một trạm bơm được thiết kế khoa học, tính toán chuẩn xác không chỉ giúp đảm bảo an ninh nguồn nước cho sản xuất mà còn là bài toán kinh tế thông minh, giúp doanh nghiệp cắt giảm chi phí vận hành và bảo trì trong dài hạn.
