Tiêu Chuẩn Ống Inox: Bảng Tra ASTM, SCH & Cách Đọc Chuẩn

Trong lĩnh vực cơ khí và thi công đường ống, việc hiểu sai dù chỉ một ký hiệu kỹ thuật cũng có thể dẫn đến hậu quả nghiêm trọng. Đã có không ít trường hợp dự án bị từ chối nghiệm thu (reject) hoặc hệ thống vận hành xảy ra rò rỉ chỉ vì nhà thầu lắp đặt sai tiêu chuẩn ống nước inox. Việc nhầm lẫn giữa độ dày thực tế và chỉ số SCH, hay chọn sai hệ tiêu chuẩn ASTM và JIS, không chỉ gây lãng phí ngân sách mà còn đe dọa an toàn toàn bộ công trình.

Hệ thống tiêu chuẩn ống nước  inox vốn là một ma trận các thông số kỹ thuật khắt khe. Tuy nhiên, khi đã nắm vững nguyên lý và bảng tra, bạn hoàn toàn có thể làm chủ mọi bản vẽ kỹ thuật từ đơn giản đến phức tạp nhất. Bài viết này được viết bởi chuyên gia ngành vật liệu công nghiệp, giúp bạn đọc hiểu và chọn đúng tiêu chuẩn ống ngay từ bước lập dự toán.

Tiêu chuẩn ống inox là gì?

Tiêu chuẩn ống nước inox là một hệ thống các quy định kỹ thuật mang tính quốc tế hoặc quốc gia, quy định cụ thể về kích thước, thành phần hóa học, đặc tính vật lý (độ bền kéo, áp suất) và phương pháp sản xuất. Các tiêu chuẩn này đảm bảo rằng các sản phẩm ống được sản xuất tại các nhà máy khác nhau trên thế giới đều có thể lắp vừa vặn và hoạt động ổn định trong một hệ thống đồng nhất.

Nói một cách đơn giản, tiêu chuẩn chính là "ngôn ngữ chung" giữa kiến trúc sư thiết kế, nhà máy sản xuất và đơn vị thi công. Nếu không có những quy định này, việc thay thế một đoạn ống bị hỏng trong nhà máy sẽ trở thành nhiệm vụ bất khả thi do sự sai lệch về kích thước và khả năng chịu tải.

Tại sao cần áp dụng tiêu chuẩn khắt khe trong ống inox?

Việc tuân thủ các tiêu chuẩn kỹ thuật không chỉ là yêu cầu pháp lý mà còn là chìa khóa để đảm bảo:

• An toàn vận hành: Các tiêu chuẩn như ASTM hay DIN quy định rõ áp lực làm việc tối đa, giúp ngăn ngừa rủi ro cháy nổ trong các hệ thống dẫn hơi nóng hoặc hóa chất.

• Tính đồng bộ: Giúp dễ dàng lựa chọn phụ kiện (van, co, tê, mặt bích) tương thích hoàn toàn về kích thước và vật liệu.

• Đảm bảo chất lượng: Sản phẩm đạt tiêu chuẩn sẽ có đầy đủ chứng chỉ CO/CQ, là cơ sở để nghiệm thu công trình và bảo hiểm rủi ro sau này.

Các hệ tiêu chuẩn ống nước inox phổ biến nhất hiện nay

Tùy vào khu vực địa lý và yêu cầu dự án, bạn sẽ gặp các hệ tiêu chuẩn khác nhau. Tại Việt Nam, có ba hệ tiêu chuẩn chính:

1. Tiêu chuẩn Mỹ (ASTM / ASME)

Đây là hệ tiêu chuẩn phổ biến và quan trọng nhất trong ngành công nghiệp nặng.

• ASTM A312: Tiêu chuẩn cho ống inox đúc (seamless) và ống hàn (welded) dùng cho các ứng dụng chịu nhiệt và chịu ăn mòn cao.

• ASTM A269: Thường dùng cho các loại ống nhỏ hơn, đòi hỏi độ chính xác cao về bề mặt và kích thước.

2. Tiêu chuẩn Nhật Bản (JIS)

Phổ biến trong các nhà máy có vốn đầu tư Nhật Bản hoặc các hệ thống yêu cầu độ chi tiết cực cao. Ký hiệu quen thuộc nhất là SUS304, SUS316.

3. Tiêu chuẩn Châu Âu (DIN / EN)

Các tiêu chuẩn như EN 10216 (ống đúc) hay EN 10217 (ống hàn) nổi tiếng với những quy định khắt khe về thử nghiệm không phá hủy và độ tinh khiết vật liệu.

Giải thích các thông số kỹ thuật quan trọng

Để đọc được bảng tra, bạn cần hiểu rõ 4 khái niệm cốt lõi sau:

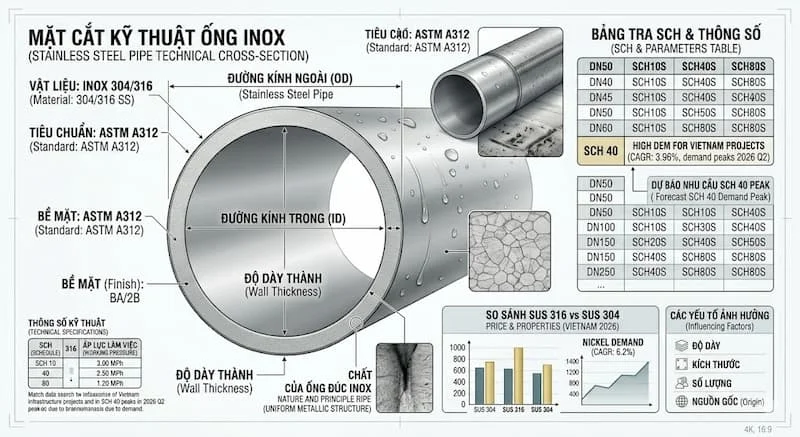

1. OD (Outside Diameter): Đường kính ngoài của ống. Đây là thông số cố định để chọn mặt bích và phụ kiện kết nối.

2. ID (Inside Diameter): Đường kính trong của ống. Đây là thông số quyết định lưu lượng dòng chảy.

3. Thickness: Độ dày thực tế của thành ống (tính bằng mm).

4. SCH (Schedule): Chỉ số biểu thị độ dày tiêu chuẩn của thành ống.

SCH là gì? Vì sao nó cực kỳ quan trọng?

SCH (Schedule) không phải là một đơn vị đo độ dài (như mm), mà là một chỉ số quy ước tương quan giữa độ dày thành ống và đường kính ngoài.

• SCH 10 / 10S: Thành ống mỏng, dùng cho hệ thống áp thấp.

• SCH 40 / 40S: Độ dày trung bình, phổ biến nhất trong công nghiệp.

• SCH 80 / 80S: Thành ống rất dày, dùng cho môi trường áp suất cực cao.

Lưu ý chuyên gia: Cùng một chỉ số SCH (ví dụ SCH 40), nhưng ống 1 inch sẽ có độ dày (mm) khác hoàn toàn với ống 5 inch. Đừng bao giờ nhầm lẫn SCH là một độ dày cố định cho mọi kích cỡ ống.

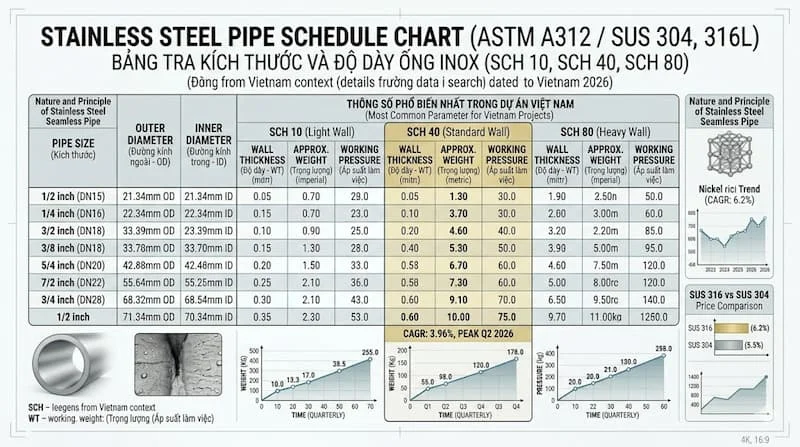

Bảng tra SCH ống inox tiêu chuẩn ASTM A312

Dưới đây là bảng tra nhanh giúp bạn xác định độ dày thực tế của ống dựa trên tiêu chuẩn SCH (Đơn vị tính: mm).

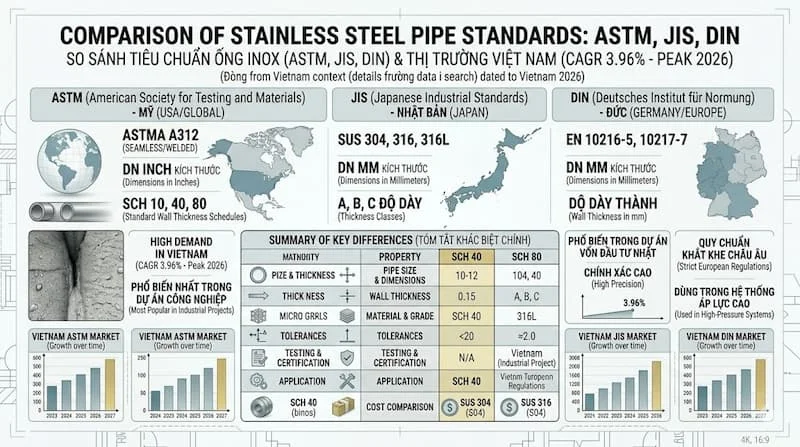

So sánh các hệ tiêu chuẩn ống inox

Việc hiểu đúng sự tương đương giữa các hệ tiêu chuẩn giúp bạn linh hoạt hơn trong việc tìm kiếm vật tư thay thế mà vẫn đảm bảo tính an toàn hệ thống.

Ứng dụng thực tế: Khi nào cần áp dụng tiêu chuẩn cụ thể?

Mỗi dự án sẽ có yêu cầu kỹ thuật riêng biệt dựa trên môi trường vận hành:

• Ngành Thực phẩm & Dược phẩm: Thường yêu cầu tiêu chuẩn vi sinh (Sanitary) để đảm bảo bề mặt bên trong siêu nhẵn, không lưu lại vi khuẩn.

• Dầu khí & Hóa chất: Bắt buộc sử dụng ống đúc đạt chuẩn ASTM A312 SCH 40/80 để chịu được áp suất cực lớn và tính ăn mòn của lưu chất.

• Hệ thống cấp thoát nước sạch: Thường dùng ống inox tiêu chuẩn ASTM A554 (ống hàn) để tối ưu chi phí mà vẫn đảm bảo vệ sinh.

Những sai lầm thường gặp khi chọn ống inox

• Dùng ống trang trí cho hệ thống công nghiệp: Ống trang trí (ASTM A554) có độ dày mỏng và mối hàn không chịu được áp suất cao. Nếu lắp vào hệ thống hơi sẽ gây nổ ngay lập tức.

• Không kiểm tra CO/CQ: Mua ống không rõ nguồn gốc có thể khiến dự án bị dừng thi công khi bước vào giai đoạn kiểm soát chất lượng.

• Nhầm lẫn giữa Inox 304 và 316: Trong môi trường biển, nếu không dùng đúng tiêu chuẩn inox 316, ống sẽ bị rỉ sét lỗ chỗ chỉ sau vài tháng.

Hướng dẫn đọc tiêu chuẩn ống inox chuẩn chuyên gia

Một mã sản phẩm chuẩn thường được trình bày như sau:

Stainless Steel Pipe ASTM A312 TP304 SCH40 2" (60.3mm)

• ASTM A312: Hệ tiêu chuẩn của Mỹ cho ống chịu áp.

• TP304: Loại mác thép (inox 304).

• SCH40: Độ dày thành ống (tương đương 3.91mm đối với ống 2").

• 2" (60.3mm): Kích thước định danh và đường kính ngoài thực tế.

Câu hỏi thường gặp về tiêu chuẩn ống inox

1. ASTM A312 và ASTM A554 khác nhau như thế nào?

ASTM A312 là tiêu chuẩn cho ống công nghiệp chịu áp lực và ăn mòn. ASTM A554 là tiêu chuẩn cho ống trang trí/cơ khí thông thường (không chịu áp).

2. Làm sao biết ống của tôi đạt chuẩn SCH bao nhiêu?

Bạn có thể dùng thước kẹp panme đo độ dày thành ống, sau đó đối chiếu với đường kính ngoài (OD) trong bảng tra SCH để xác định chính xác.

3. Tại sao ống inox JIS lại đắt hơn?

Các tiêu chuẩn Nhật Bản thường có sai số kích thước nhỏ hơn và yêu cầu khắt khe về độ bóng bề mặt, dẫn đến giá thành sản xuất cao hơn.

4. Có thể lắp lẫn ống ASTM và ống DIN không?

Cần kiểm tra kỹ đường kính ngoài (OD). Hai hệ này thường có sự sai lệch nhẹ về kích thước, nếu lắp lẫn có thể không vừa mặt bích hoặc bị hở mối hàn.

Kết luận

Hiểu rõ tiêu chuẩn ống nước inox không chỉ giúp bạn trở thành một chuyên gia trong mắt đối tác mà còn là rào chắn an toàn bảo vệ công trình của bạn khỏi những sự cố đáng tiếc. Trong một dự án, vật tư có thể đắt tiền, nhưng cái giá của sự sai sót còn đắt hơn rất nhiều tiêu chuẩn ống inox.
