Stainless Y strainer là gì?

Stainless Y strainer là gì? Trong các hệ thống đường ống nước, dầu, hơi hay chất lỏng công nghiệp, môi chất hiếm khi đạt độ tinh khiết tuyệt đối mà thường mang theo cặn rỉ sét, cát, bụi kim loại, mạt hàn cùng nhiều tạp chất rắn lơ lửng khác. Nếu không được ngăn chặn kịp thời, những hạt này sẽ xâm nhập vào máy bơm, van điều khiển, đồng hồ đo hay các bộ phận trao đổi nhiệt, gây kẹt kìm, mài mòn bề mặt hoặc làm giảm hiệu suất toàn bộ dây chuyền. Thiết bị stainless y strainer (lọc chữ Y inox) được lắp đặt trực tiếp trên tuyến ống nhằm giữ lại toàn bộ cặn rắn này trước khi chúng kịp tàn phá thiết bị. So với các vật liệu thông thường như gang hay đồng, thân thép không gỉ mang lại ưu thế tuyệt đối về khả năng chống ăn mòn, độ bền cơ học và tính thẩm mỹ cao. Tuy nhiên, việc lựa chọn chính xác giữa inox 304 hay 316, kết hợp cùng kiểu kết nối và cấp lọc phù hợp đòi hỏi sự thấu hiểu sâu sắc về điều kiện vận hành thực tế.

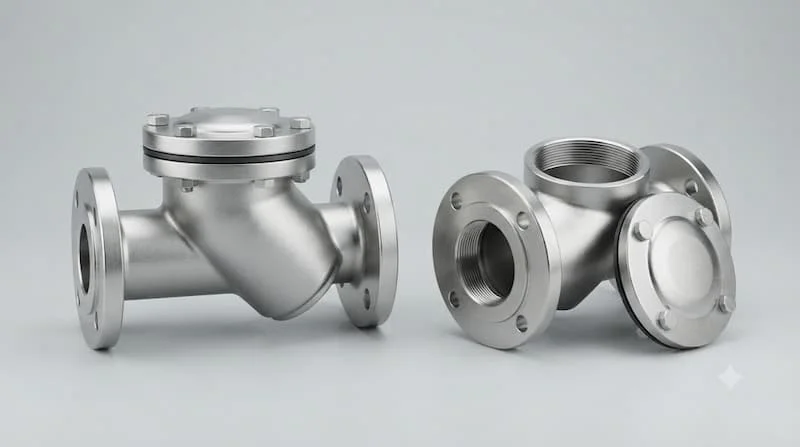

Stainless Y strainer là gì?

Stainless Y strainer là thiết bị lọc dạng chữ Y có thân bằng thép không gỉ, được lắp trên đường ống để giữ lại cặn rắn và tạp chất trong dòng nước, dầu, hơi hoặc chất lỏng kỹ thuật. Thiết bị thường sử dụng lưới lọc tháo rời, cho phép vệ sinh và bảo trì định kỳ.

Về cấu trúc hình học, lọc chữ Y inox gồm phần thân đúc hình chữ Y với nhánh nghiêng chứa lưới lọc hình trụ hướng xuống dưới để tối ưu hóa khả năng thu gom cặn bẩn nhờ trọng lực. Dòng môi chất buộc phải đi qua lớp lưới này trước khi di chuyển đến các thiết bị nhạy cảm phía sau như máy bơm, van điện từ hay bộ trao đổi nhiệt. Sự kết hợp giữa vật liệu inox cao cấp và thiết kế thủy lực thông minh giúp thiết bị này vận hành bền bỉ trong môi trường khắc nghiệt mà không lo ngại vấn đề rỉ sét bề mặt.

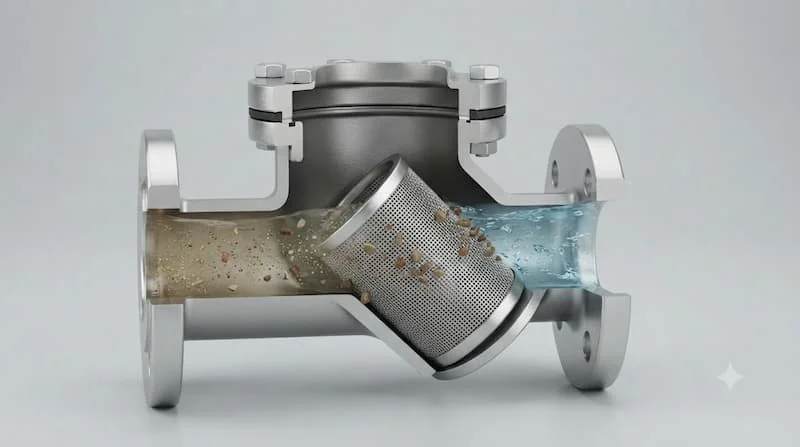

Cấu tạo và nguyên lý hoạt động của lọc chữ Y inox

Thân lọc inox đóng vai trò là khung chịu lực chính, bảo bọc các linh kiện bên trong và kết nối với hệ thống đường ống thông qua ren, mặt bích, đầu hàn hoặc chuẩn clamp. Bên trong khoang chữ Y là lưới lọc kim loại trực tiếp làm nhiệm vụ chặn hạt rắn, được cố định bởi nắp tháo kết hợp với gioăng làm kín nhằm ngăn chặn hoàn toàn rò rỉ lưu chất ra môi trường bên ngoài.

Về nguyên lý vận hành, khi dòng môi chất chảy qua thiết bị, phần cặn bẩn có kích thước lớn hơn khe hở của lưới sẽ bị giữ lại bên trong lòng lưới lọc, cho phép phần lưu chất sạch tiếp tục đi ra đầu đối diện. Khi cặn tích tụ dày đặc, áp suất trước và sau thiết bị sẽ chênh lệch rõ rệt, làm giảm lưu lượng dòng chảy. Lúc này, kỹ thuật viên cần tiến hành ngắt dòng, xả áp và tháo nắp để làm sạch lưới lọc định kỳ.

Các loại lọc chữ Y inox phổ biến trên thị trường

Phân loại theo vật liệu inox

• Inox 304: Là dòng phổ biến trong hệ thống nước, hệ thống HVAC, đường ống dân dụng và công nghiệp thông thường nhờ khả năng chống ăn mòn tốt và chi phí đầu tư hợp lý.

• Inox 316: Sở hữu khả năng kháng ăn mòn vượt trội trong các môi trường khắc nghiệt như hóa chất, nước biển, dược phẩm hoặc thực phẩm có chứa thành phần chloride cao, tuy nhiên mức chi phí sẽ cao hơn.

Phân loại theo kiểu kết nối và ứng dụng

Tùy thuộc vào thiết kế tuyến ống, thị trường cung cấp các dòng kết nối ren, kết nối mặt bích chắc chắn cho áp lực cao, kết nối clamp nhanh cho ngành vi sinh, hoặc dạng hàn đối đầu. Thiết bị được tinh chỉnh chuyên biệt cho từng loại môi chất từ nước sạch, dầu bôi trơn, khí nén, hơi nóng cho đến các dây chuyền chất lỏng vệ sinh khắt khe.

Các thông số kỹ thuật cần quan tâm khi chọn lọc chữ Y inox

Việc nắm bắt các thông số kỹ thuật là chìa khóa giúp kỹ sư kiểm soát hoàn toàn chất lượng vật tư trước khi đưa vào lắp đặt.

Khái niệm về Mesh và Micron đóng vai trò định lượng khả năng giữ cặn của lưới lọc. Mesh thể hiện số lượng mắt lưới trên một inch chiều dài, trong khi micron biểu thị kích thước khe hở thực tế. Việc chọn lưới quá mịn tuy lọc sạch hơn nhưng lại khiến tổn thất áp suất tăng vọt, đòi hỏi phải cân đối kỹ lưỡng giữa yêu cầu độ sạch của thiết bị và lưu lượng dòng chảy thực tế.

Lọc chữ Y inox khác gì so với lọc chữ Y bằng đồng hoặc gang?

Khi so sánh với các dòng lọc chữ Y truyền thống bằng gang hoặc đồng, lọc chữ Y inox chiếm ưu thế tuyệt đối về độ bền cơ học và khả năng chống ăn mòn hóa học. Trong khi lọc gang dễ bị oxy hóa tạo rỉ sét làm ô nhiễm nguồn nước hoặc kẹt van, và lọc đồng bị giới hạn ở các đường ống nhỏ áp suất thấp, vật liệu inox mang lại bề mặt sạch sẽ, dễ dàng vệ sinh, đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong công nghiệp thực phẩm và hóa chất. Mặc dù chi phí ban đầu cao hơn, tuổi thọ vận hành lâu dài và việc hạn chế tối đa sự cố sửa chữa giúp tối ưu hóa tổng chi phí đầu tư.

Vì sao cần lắp lọc chữ Y inox trước thiết bị quan trọng?

Các thiết bị như máy bơm công nghiệp, van điều khiển tự động hay đồng hồ đo lưu lượng điện tử đều sở hữu dung sai cơ khí rất nhỏ hoặc các khe hở tinh vi. Chỉ cần một hạt mạt hàn hoặc cặn rỉ sét lọt qua, cánh bơm có thể bị mài mòn kẹt cứng, van điều khiển bị xước bề mặt dẫn đến rò rỉ, hoặc cảm biến đo lường cho sai số trầm trọng. Việc bố trí lọc chữ Y inox đóng vai trò là tuyến phòng thủ đầu tiên, ngăn chặn triệt để rủi ro này mà không làm gián đoạn áp suất hệ thống nếu được bảo trì đúng lịch trình.

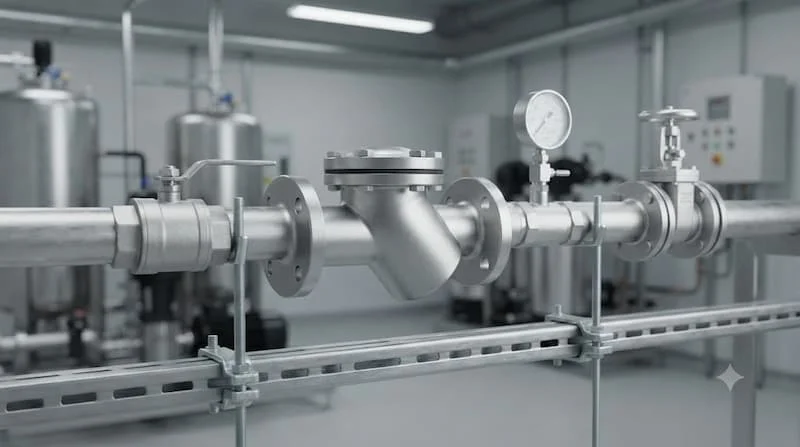

Ứng dụng của lọc chữ Y inox trong thực tế

• Hệ thống nước: Đường ống cấp nước sạch, hệ thống xử lý nước RO, mạng lưới HVAC tòa nhà và các trạm bơm tuần hoàn công nghiệp.

• Hệ thống dầu: Lọc sạch cặn bẩn trong các đường ống dầu thủy lực, dầu bôi trơn máy móc để bảo vệ tối đa các chi tiết chuyển động chính xác.

• Hệ thống hơi và khí: Lắp đặt trước van giảm áp, bẫy hơi hoặc hệ thống khí nén nhằm ngăn chặn rỉ sét phá hủy thiết bị điều khiển.

• Ngành thực phẩm và dược phẩm: Ứng dụng trong dây chuyền dung dịch công nghệ, đường ống nước tinh khiết nhờ sử dụng kết nối clamp và vật liệu inox vi sinh.

Những sai lầm thường gặp khi triển khai bao gồm việc chọn nhầm mác thép 304 cho môi trường axit, lắp ngược chiều mũi tên dòng chảy, bố trí nhánh chữ Y hướng lên trên khiến cặn rơi ngược lại đường ống, hoặc bỏ qua bước xả áp trước khi tháo nắp vệ sinh.

Cách chọn lọc chữ Y inox phù hợp

• Bước 1: Xác định rõ môi chất: Đánh giá tính chất hóa học, nhiệt độ, áp suất và mức độ ăn mòn của chất lỏng hoặc khí dẫn truyền.

• Bước 2: Lựa chọn vật liệu: Ưu tiên Inox 304 cho môi trường thông thường và chuyển sang Inox 316 khi hệ thống chứa hóa chất hoặc có yêu cầu vệ sinh khắt khe.

• Bước 3: Xác định kích thước và kiểu nối: Đối chiếu chính xác đường kính ngoài đường ống và chọn kiểu kết nối ren, bích hoặc clamp tương thích.

• Bước 4: Tính toán cấp lọc: Lựa chọn số mesh hoặc micron của lưới lọc dựa trên kích thước cặn tối đa mà thiết bị phía sau có thể chịu đựng.

• Bước 5: Kiểm tra điều kiện bảo dưỡng: Đảm bảo không gian lắp đặt đủ rộng để tháo nắp, đồng thời chuẩn bị sẵn gioăng và lưới lọc dự phòng.

Checklist trước khi mua

• Đúng mác vật liệu inox thân và lưới lọc.

• Chuẩn kích thước danh nghĩa và kiểu kết nối khớp với đường ống.

• Đáp ứng giới hạn áp suất và nhiệt độ của hệ thống.

• Cấp lọc phù hợp, không gây sụt áp quá mức cho dòng chảy.

• Có sẵn không gian thao tác tháo lắp và van xả cặn đi kèm.

• Nhà cung cấp cung cấp đầy đủ chứng chỉ nguồn gốc (CO/CQ) và tài liệu kỹ thuật.

Hướng dẫn lắp đặt và bảo trì lọc chữ Y inox

Quy trình lắp đặt đòi hỏi kỹ thuật viên phải quan sát kỹ mũi tên chỉ hướng dòng chảy khắc nổi trên thân thiết bị để lắp đúng chiều. Nhánh chứa lưới lọc phải hướng xuống dưới để hứng trọn cặn bẩn theo trọng lực. Toàn bộ trọng lượng của đoạn ống hai đầu phải được cố định bằng giá đỡ độc lập, tuyệt đối không để thân lọc gánh chịu tải trọng cơ học. Nên bố trí hệ thống van khóa cô lập ở hai đầu để thuận tiện cho việc tháo lưới bảo dưỡng mà không phải xả toàn bộ hệ thống.

Quá trình bảo trì bắt buộc phải tuân thủ nguyên tắc an toàn: khóa van cấp, xả kiệt áp suất và nhiệt độ bên trong khoang lọc trước khi mở nắp. Tiến hành rút lưới lọc ra ngoài, dùng bàn chải mềm hoặc máy xịt áp lực để làm sạch cặn bám, kiểm tra độ nguyên vẹn của gioăng làm kín trước khi lắp ráp trở lại và vận hành từ từ để kiểm tra độ kín khít.

Câu hỏi thường gặp

Stainless Y strainer là gì?

Đây là thiết bị lọc cặn dạng chữ Y chế tạo từ thép không gỉ, chuyên dùng để bảo vệ máy bơm và van công nghiệp khỏi tạp chất rắn.

Stainless Y strainer inox 304 và inox 316 khác nhau thế nào?

Inox 316 chứa hàm lượng molypden giúp chống ăn mòn và kháng hóa chất tốt hơn inox 304, đặc biệt trong môi trường muối hoặc chloride.

Lọc chữ Y inox có dùng cho hệ thống hơi được không?

Có, nếu thông số chịu nhiệt và áp suất của thiết bị đáp ứng đúng tiêu chuẩn kỹ thuật của đường ống hơi nóng.

Lưới lọc lọc chữ Y inox bao lâu cần vệ sinh?

Không có mốc thời gian cố định; tần suất phụ thuộc vào hàm lượng cặn của môi chất và mức độ chênh lệch áp suất qua thiết bị.

Nên chọn loại ren hay mặt bích?

Loại ren thích hợp cho các đường ống nhỏ, áp suất trung bình; loại mặt bích ưu tiên cho đường ống lớn, yêu cầu kết nối chắc chắn và dễ tháo lắp.

Kết luận

Việc đầu tư và lắp đặt chính xác lọc chữ Y inox chính là giải pháp cốt lõi giúp hệ thống đường ống công nghiệp vận hành ổn định, kéo dài tuổi thọ thiết bị và tiết kiệm tối đa chi phí bảo dưỡng dài hạn cho doanh nghiệp.

Nếu bạn đang cần tìm lọc chữ Y inox inox 304 hoặc inox 316 cho hệ thống nước, dầu, hơi hay đường ống công nghiệp, hãy liên hệ đơn vị cung cấp để được tư vấn đúng kích thước, kiểu kết nối, cấp lọc và điều kiện làm việc.

Hãy theo dõi honto.vn để nhận thêm thông tin về stainless Y strainer!
