Sơ đồ lắp cột lọc nước

Lắp cột lọc nước đúng sơ đồ là yếu tố quan trọng quyết định hiệu quả xử lý của hệ thống lọc tổng đầu nguồn. Một hệ thống được đấu nối đúng không chỉ giúp nước đi qua từng lớp vật liệu lọc theo đúng trình tự mà còn thuận tiện cho quá trình rửa ngược, sục xả, hoàn nguyên và bảo trì.

Về cơ bản, sơ đồ lắp cột lọc nước sẽ bắt đầu từ nguồn nước cấp → van điều khiển → cột lọc thứ nhất → các cột lọc tiếp theo → đường nước sạch → bồn chứa hoặc hệ thống cấp nước sinh hoạt. Bên cạnh đó, hệ thống cần có đường xả riêng để phục vụ quá trình vệ sinh và tái sinh vật liệu lọc.

Dưới đây là hướng dẫn chi tiết về cách bố trí đường nước vào – ra và những điểm cần lưu ý khi lắp đặt.

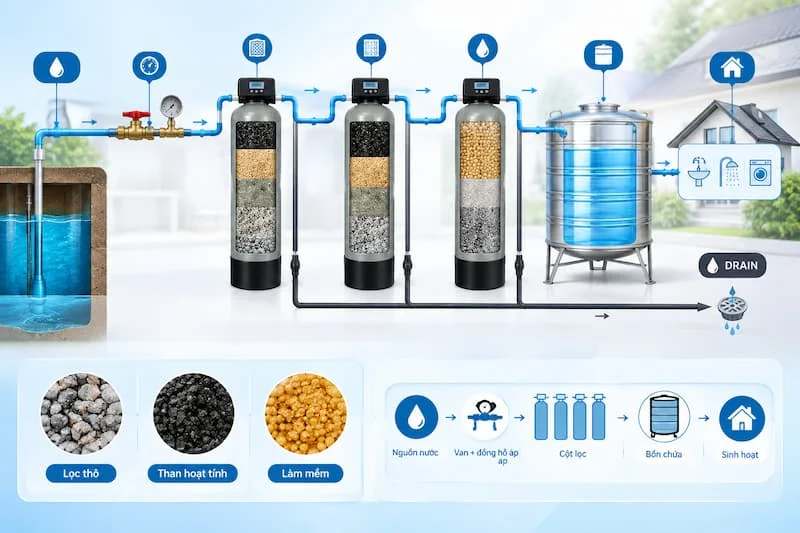

Sơ đồ lắp cột lọc nước tổng đầu nguồn

Một hệ thống lọc nước tổng đầu nguồn thường gồm nhiều cột lọc được bố trí nối tiếp nhau. Tùy vào chất lượng nguồn nước và mục đích sử dụng, hệ thống có thể gồm cột lọc thô, cột than hoạt tính, cột làm mềm hoặc các cột xử lý chuyên dụng khác.

Sơ đồ tổng quát có thể hình dung như sau:

Nguồn nước → Van khóa/đồng hồ áp → Cột lọc 1 → Cột lọc 2 → Cột lọc 3 → Bồn chứa nước sạch → Hệ thống sử dụng

Đối với những hệ thống sử dụng van điều khiển tự động hoặc van 3 ngả, cần bố trí thêm đường DRAIN/WASTE để đưa nước xả ra ngoài trong quá trình rửa ngược hoặc hoàn nguyên.

Ví dụ, một hệ thống phổ biến có thể được bố trí:

Nguồn nước → Cột lọc thô → Cột than hoạt tính → Cột làm mềm → Bồn chứa → Đường nước sinh hoạt

Tuy nhiên, thứ tự cột lọc thực tế cần được thiết kế dựa trên kết quả phân tích nguồn nước, loại tạp chất cần xử lý và vật liệu lọc được sử dụng.

Đường nước cấp đầu vào – IN

Đường IN là nơi tiếp nhận nguồn nước chưa xử lý vào hệ thống cột lọc.

Nguồn nước có thể đến từ bể ngầm, bể chứa hoặc được cấp trực tiếp thông qua máy bơm. Nước từ nguồn sẽ được dẫn đến cổng IN của van điều khiển trên cột lọc đầu tiên.

Đây thường là cột đảm nhiệm nhiệm vụ lọc thô hoặc xử lý các tạp chất có kích thước tương đối lớn trước khi nước đi sang những công đoạn tiếp theo.

Trên đường nước đầu vào, nên bố trí thêm một số thiết bị hỗ trợ như:

• Van khóa tổng: giúp ngắt nguồn nước khi cần bảo trì.

• Đồng hồ đo áp: hỗ trợ theo dõi áp lực nước trước khi đi vào hệ thống.

• Bơm cấp hoặc bơm tăng áp: sử dụng khi nguồn nước không đáp ứng được áp lực cần thiết.

• Các phụ kiện kết nối: giúp việc tháo lắp và bảo trì thuận tiện hơn.

Việc bố trí van khóa ở đầu vào đặc biệt hữu ích khi cần vệ sinh hoặc sửa chữa cột lọc, vì có thể chủ động ngắt nguồn nước mà không ảnh hưởng đến toàn bộ hệ thống cấp nước.

Kết nối giữa các cột lọc

Sau khi nước đi qua cột lọc đầu tiên, nước sẽ được đưa sang cột tiếp theo thông qua đường OUT → IN.

Có thể hình dung đơn giản:

Cột 1 OUT → Cột 2 IN

Sau đó:

Cột 2 OUT → Cột 3 IN

Và tiếp tục cho đến cột lọc cuối cùng.

Ví dụ, với hệ thống gồm ba cột:

Cột 1: Lọc thô → Cột 2: Than hoạt tính → Cột 3: Làm mềm

Nước sau khi đi qua cột lọc thô sẽ được đưa sang cột than hoạt tính để tiếp tục xử lý các thành phần phù hợp với chức năng của vật liệu. Sau đó, nước tiếp tục đi vào cột làm mềm trước khi được đưa ra đường nước sạch.

Điều quan trọng là phải xác định chính xác đầu IN và OUT trên từng van hoặc cột lọc. Không nên đấu nối theo vị trí hình dáng bên ngoài nếu chưa kiểm tra ký hiệu trên thiết bị.

Đấu nhầm chiều nước có thể khiến hệ thống hoạt động không đúng thiết kế, ảnh hưởng đến hiệu quả lọc và trong một số trường hợp có thể gây vấn đề trong quá trình vận hành.

Đường nước sạch đầu ra – OUT

Sau khi nước đi qua toàn bộ các công đoạn xử lý, nước sẽ thoát ra từ cổng OUT của cột lọc cuối cùng.

Đây là đường nước đã được xử lý theo cấu hình của hệ thống và có thể được dẫn đến:

OUT cột cuối → Bồn chứa nước sạch

hoặc:

OUT cột cuối → Hệ thống đường ống cấp nước sinh hoạt

Đối với hệ thống lọc tổng cho gia đình, nước sau lọc thường được đưa vào bồn chứa để cung cấp cho các điểm sử dụng trong nhà.

Tuy nhiên, cần lưu ý rằng nước sau cột lọc không mặc nhiên đạt tiêu chuẩn nước uống trực tiếp. Hệ thống lọc tổng sinh hoạt và hệ thống xử lý nước uống có thể có yêu cầu thiết kế hoàn toàn khác nhau.

Nếu mục tiêu là sử dụng nước để ăn uống trực tiếp, cần xác định thêm các công đoạn xử lý phù hợp và kiểm tra chất lượng nước sau lọc.

Đường xả DRAIN/WASTE có vai trò gì?

Bên cạnh đường nước IN và OUT, một hệ thống cột lọc nước có van điều khiển thường cần có đường DRAIN/WASTE.

Đường này có nhiệm vụ đưa nước thải và nước rửa vật liệu ra khu vực thoát nước trong quá trình:

• Rửa ngược vật liệu lọc.

• Sục xả.

• Fast Rinse.

• Hoàn nguyên vật liệu làm mềm.

• Vệ sinh cột lọc.

Trong quá trình lọc lâu ngày, vật liệu bên trong cột có thể giữ lại cặn bẩn. Nếu không được rửa định kỳ, lớp vật liệu có thể bị bám bẩn và ảnh hưởng đến hiệu quả xử lý cũng như lưu lượng nước.

Vì vậy, đường DRAIN cần được bố trí phù hợp, có khả năng thoát nước thuận lợi và không gây ngập tại khu vực lắp đặt.

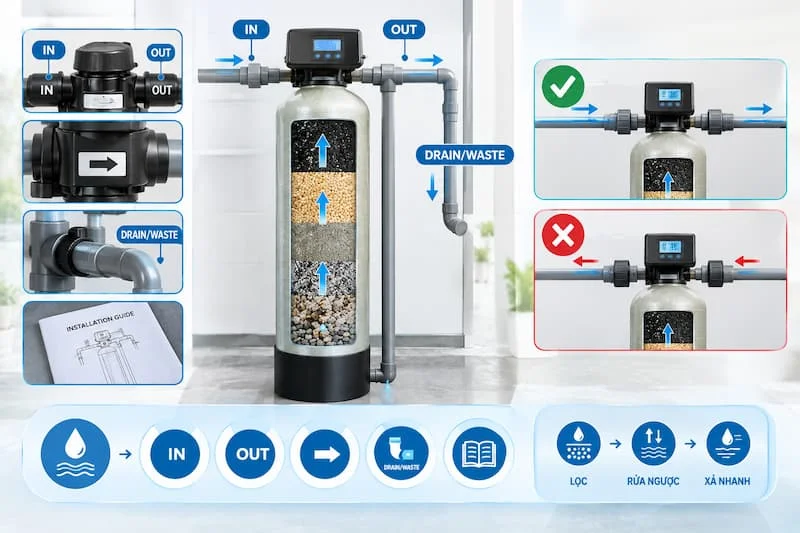

Tuân thủ đúng chiều dòng chảy

Một trong những lỗi cần tránh khi lắp cột lọc nước là đấu sai chiều dòng chảy.

Trước khi kết nối đường ống, cần kiểm tra:

• Ký hiệu IN trên van.

• Ký hiệu OUT.

• Mũi tên chỉ hướng dòng nước.

• Cổng DRAIN/WASTE.

• Hướng dẫn kết nối của nhà sản xuất.

Không nên chỉ dựa vào vị trí các đầu ren hoặc hình dáng của van để xác định đường nước.

Đối với van điều khiển tự động, việc đấu nối sai cổng còn có thể ảnh hưởng đến các chế độ vận hành như lọc, rửa ngược và xả nhanh.

Do đó, trước khi cấp nước chính thức, nên kiểm tra lại toàn bộ hệ thống đường ống theo sơ đồ thiết kế.

Đảm bảo áp lực nước phù hợp

Áp lực nước là một yếu tố quan trọng khác khi lắp đặt hệ thống cột lọc.

Nước cần có đủ áp lực để đi qua lớp vật liệu lọc và các thiết bị trong hệ thống. Nếu áp lực quá thấp, lưu lượng nước có thể không đáp ứng nhu cầu sử dụng.

Trong trường hợp nguồn nước yếu, có thể cần sử dụng bơm tăng áp hoặc bơm cấp phù hợp.

Tuy nhiên, không nên hiểu rằng áp lực càng cao thì hệ thống càng tốt. Cần lựa chọn áp suất làm việc phù hợp với cột lọc, van, đường ống, phụ kiện và vật liệu lọc.

Việc kiểm tra áp lực trước khi lắp đặt sẽ giúp hạn chế tình trạng hệ thống hoạt động không ổn định hoặc lưu lượng nước không đạt yêu cầu.

Xả rửa cột lọc trước khi sử dụng

Sau khi hoàn tất việc lắp đặt, không nên đưa nước lọc ngay vào bồn chứa sử dụng.

Vật liệu lọc mới có thể còn bụi, mạt vật liệu hoặc các hạt nhỏ phát sinh trong quá trình đóng bao, vận chuyển và lắp đặt. Vì vậy, cần tiến hành xả rửa trước khi đưa hệ thống vào vận hành chính thức.

Với các hệ thống sử dụng van điều khiển, quá trình thường bao gồm chế độ Backwash và Fast Rinse theo hướng dẫn của vật liệu và nhà sản xuất.

Thời gian xả có thể thay đổi tùy loại vật liệu, kích thước cột và thiết kế hệ thống. Không nên áp dụng cứng nhắc một khoảng thời gian cho mọi hệ thống; cần thực hiện theo hướng dẫn kỹ thuật cụ thể.

Chỉ khi nước xả đã đạt trạng thái phù hợp mới chuyển hệ thống sang chế độ lọc và đưa nước vào bồn chứa.

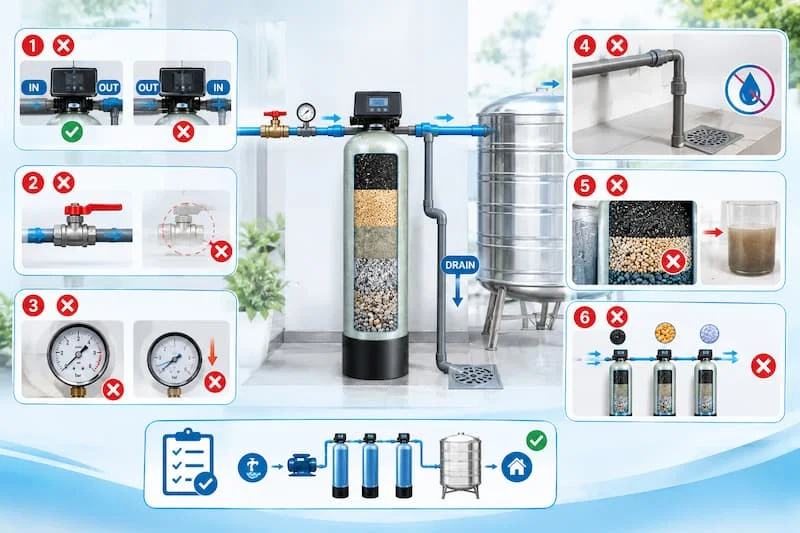

Những lỗi thường gặp khi lắp cột lọc nước

Một số lỗi phổ biến có thể ảnh hưởng đến hiệu quả của hệ thống gồm:

Đấu nhầm IN và OUT: khiến nước đi sai chiều qua vật liệu lọc.

Không lắp van khóa đầu nguồn: gây khó khăn khi cần tháo cột hoặc bảo trì.

Không kiểm tra áp lực: dẫn đến lưu lượng thấp hoặc hệ thống hoạt động không ổn định.

Thiếu đường xả: khiến quá trình rửa ngược và vệ sinh vật liệu gặp khó khăn.

Không xả rửa vật liệu mới: có thể khiến bụi vật liệu đi vào bồn chứa trong thời gian đầu sử dụng.

Chọn sai thứ tự cột lọc: làm giảm hiệu quả xử lý do mỗi loại vật liệu có chức năng khác nhau.

Vì vậy, trước khi thi công nên có sơ đồ đường ống cụ thể thay vì lắp đặt theo cảm tính.

Kết luận

Một sơ đồ lắp cột lọc nước cơ bản cần đảm bảo dòng nước đi theo trình tự:

Nguồn nước → IN cột đầu → OUT cột 1 → IN cột 2 → OUT cột 2 → các cột tiếp theo → OUT cột cuối → bồn chứa/hệ thống sử dụng.

Song song với đó là đường DRAIN/WASTE phục vụ rửa ngược, xả rửa và hoàn nguyên vật liệu khi cần.

Để hệ thống hoạt động ổn định, cần đặc biệt chú ý đến chiều dòng chảy, áp lực nước, thứ tự các cột lọc, vị trí van khóa và đường xả. Sau khi hoàn tất đấu nối, cần tiến hành xả rửa vật liệu theo hướng dẫn kỹ thuật trước khi đưa nước sạch vào bồn chứa.

Quan trọng nhất, sơ đồ trên là nguyên tắc bố trí phổ biến cho hệ thống lọc tổng đầu nguồn. Cấu hình thực tế cần được điều chỉnh theo nguồn nước, loại vật liệu lọc, kích thước cột, lưu lượng sử dụng và loại van điều khiển để đảm bảo hệ thống vận hành đúng yêu cầu.
