Pipe Line Filter dùng để làm gì?

Pipe line filter hay còn gọi là bộ lọc đường ống là thiết bị được sử dụng để loại bỏ các tạp chất có trong dòng lưu chất trước khi chúng đi đến các thiết bị phía sau. Tùy vào thiết kế, bộ lọc đường ống có thể được sử dụng cho nhiều loại môi chất như khí nén, nước, dầu thủy lực, hóa chất và một số dòng lưu chất công nghiệp khác.

Trong quá trình vận hành, bên trong đường ống có thể xuất hiện nhiều loại tạp chất như bụi bẩn, cặn rỉ sét, mạt kim loại, nước ngưng tụ, dầu thừa hoặc các hạt nhỏ phát sinh từ đường ống và thiết bị. Nếu không được kiểm soát, những tạp chất này có thể đi theo dòng lưu chất đến các thiết bị phía sau, gây ảnh hưởng đến hiệu suất và tuổi thọ của toàn bộ hệ thống.

Vì vậy, việc sử dụng bộ lọc đường ống là một trong những giải pháp giúp kiểm soát độ sạch của lưu chất và bảo vệ các thiết bị quan trọng trong đường ống.

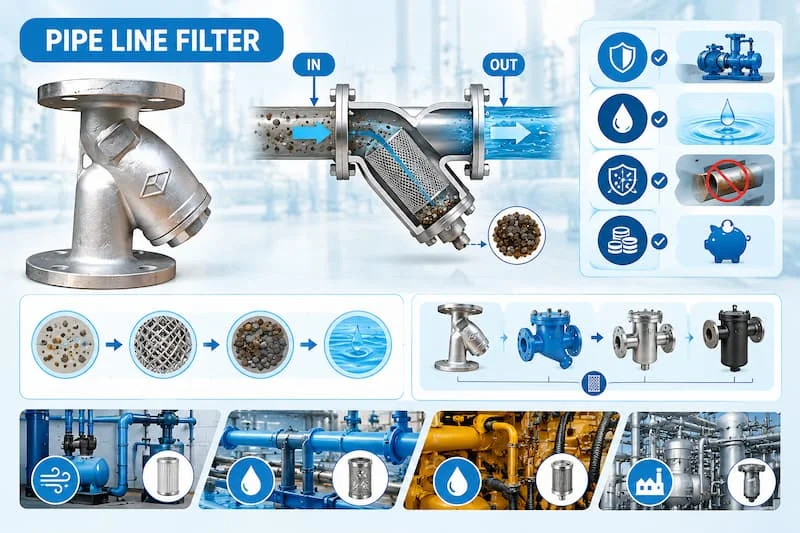

Pipe Line Filter là gì?

Pipe Line Filter là thiết bị lọc được lắp trực tiếp trên hệ thống đường ống nhằm giữ lại các hạt cặn hoặc tạp chất có kích thước phù hợp với cấp lọc của bộ lọc.

Về nguyên lý cơ bản, lưu chất đi vào bộ lọc qua cửa vào, sau đó đi qua phần tử lọc hoặc lưới lọc. Những hạt có kích thước lớn hơn khả năng cho phép của phần tử lọc sẽ bị giữ lại, trong khi lưu chất đã được lọc tiếp tục đi ra qua cửa OUT.

Tùy vào ứng dụng, cấu tạo của bộ lọc đường ống có thể khác nhau. Một số loại sử dụng lưới kim loại để giữ các hạt rắn, trong khi các bộ lọc chuyên dụng cho khí nén hoặc dầu có thể sử dụng phần tử lọc với cấp lọc và cấu tạo riêng.

Do đó, bộ lọc đường ống không phải là một sản phẩm duy nhất mà là tên gọi chung cho nhóm thiết bị lọc được sử dụng trong hệ thống đường ống.

Pipe Line Filter dùng để làm gì?

Vai trò của bộ lọc đường ống không chỉ đơn giản là giữ lại bụi bẩn. Khi được lựa chọn và lắp đặt phù hợp, thiết bị này có thể góp phần bảo vệ hệ thống, duy trì chất lượng lưu chất và giảm các vấn đề phát sinh trong quá trình vận hành.

Bảo vệ thiết bị đầu cuối

Đây là một trong những chức năng quan trọng nhất của bộ lọc đường ống.

Trong các hệ thống công nghiệp, dòng lưu chất thường phải đi qua nhiều thiết bị như van, xi lanh, động cơ, thiết bị đo, bộ điều khiển hoặc các cơ cấu chấp hành. Những thiết bị này có thể bị ảnh hưởng nếu bên trong lưu chất chứa nhiều hạt rắn hoặc cặn bẩn.

Ví dụ, các hạt cặn có thể đi vào khe hẹp của van hoặc cơ cấu chuyển động, từ đó làm tăng nguy cơ kẹt, mài mòn hoặc giảm độ chính xác của thiết bị.

Khi được bố trí tại vị trí phù hợp trên đường ống, bộ lọc đường ống có thể giữ lại một phần tạp chất trước khi dòng lưu chất đi đến thiết bị phía sau.

Đặc biệt đối với những hệ thống có thiết bị có giá trị cao hoặc yêu cầu độ sạch lưu chất nhất định, việc lọc trước khi sử dụng có thể giúp hạn chế các sự cố liên quan đến tạp chất.

Nâng cao chất lượng lưu chất

Chất lượng của lưu chất có thể ảnh hưởng trực tiếp đến quá trình vận hành.

Đối với khí nén, dòng khí có thể chứa bụi, nước ngưng tụ hoặc dầu tùy theo cấu hình hệ thống. Đối với nước, đường ống có thể xuất hiện cặn, rỉ sét hoặc các hạt tạp chất trong quá trình vận chuyển. Với dầu thủy lực, việc kiểm soát các hạt bẩn cũng rất quan trọng đối với các thiết bị sử dụng dầu.

Bộ lọc đường ống giúp giảm lượng tạp chất đi theo dòng lưu chất bằng cách giữ lại chúng tại phần tử lọc.

Tùy vào yêu cầu sử dụng, người dùng có thể lựa chọn loại bộ lọc có cấp lọc, vật liệu lọc và cấu tạo phù hợp. Không nên sử dụng một loại bộ lọc cho tất cả các môi chất mà không kiểm tra điều kiện làm việc thực tế.

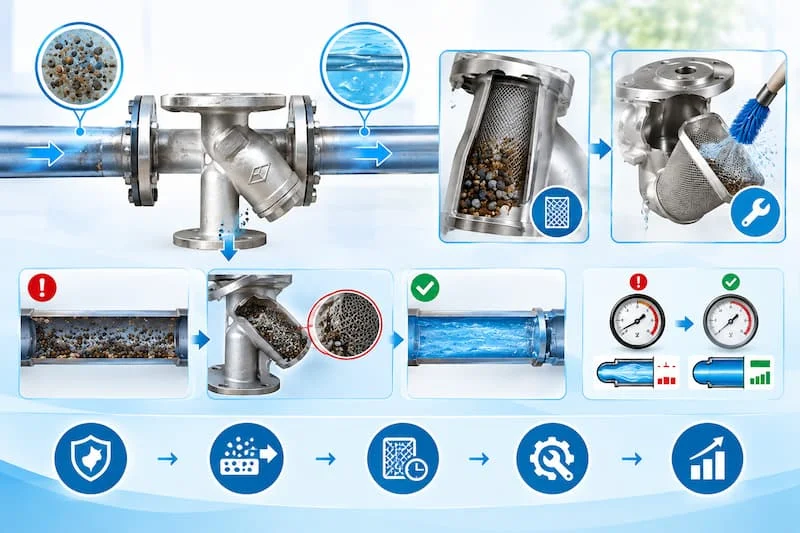

Hạn chế nguy cơ tắc nghẽn đường ống

Trong quá trình vận hành lâu dài, cặn bẩn có thể tích tụ tại nhiều vị trí trong hệ thống đường ống. Nếu lượng cặn tăng lên, chúng có thể làm giảm tiết diện dòng chảy hoặc gây tắc nghẽn tại các vị trí có đường kính nhỏ.

Việc bố trí bộ lọc đường ống giúp giữ lại một phần các tạp chất trước khi chúng tiếp tục di chuyển trong hệ thống.

Tuy nhiên, bản thân bộ lọc cũng sẽ tích tụ cặn theo thời gian. Vì vậy, sau một thời gian vận hành, phần tử lọc cần được kiểm tra, vệ sinh hoặc thay thế tùy vào thiết kế.

Nếu không bảo trì, cặn tích tụ quá nhiều có thể làm tăng chênh lệch áp suất trước và sau bộ lọc, khiến lưu lượng qua hệ thống giảm.

Do đó, hiệu quả của bộ lọc đường ống không chỉ phụ thuộc vào việc lựa chọn sản phẩm mà còn liên quan đến chế độ bảo trì định kỳ.

Hỗ trợ bảo vệ đường ống và thiết bị khỏi ăn mòn

Đối với một số hệ thống, đặc biệt là hệ thống khí nén, nước hoặc các môi chất có khả năng tạo nước ngưng, độ ẩm và tạp chất có thể trở thành nguyên nhân làm tăng nguy cơ ăn mòn tại một số vị trí.

Khi kết hợp bộ lọc đường ống với các thiết bị xử lý phù hợp, hệ thống có thể kiểm soát tốt hơn các thành phần không mong muốn trong dòng lưu chất.

Tuy nhiên, cần phân biệt rõ lọc cặn rắn và tách ẩm. Không phải bộ lọc đường ống nào cũng có khả năng loại bỏ nước hoặc dầu theo cùng một cơ chế. Với hệ thống khí nén, nếu yêu cầu xử lý nước và dầu cao, có thể cần sử dụng thêm các thiết bị chuyên dụng như bộ tách nước, bộ lọc tách dầu hoặc máy sấy khí.

Vì vậy, cần xác định chính xác loại tạp chất cần xử lý trước khi lựa chọn thiết bị.

Giúp duy trì hiệu suất hệ thống

Khi đường ống và các thiết bị phía sau bị tích tụ quá nhiều cặn, lưu lượng và hiệu suất hoạt động của hệ thống có thể bị ảnh hưởng.

Bộ lọc đường ống giúp giữ lại tạp chất ngay trên đường ống, từ đó góp phần duy trì tình trạng sạch hơn cho dòng lưu chất trước khi đi đến các thiết bị sử dụng.

Đặc biệt trong những hệ thống yêu cầu vận hành liên tục, việc kiểm soát tạp chất ngay từ đầu có thể giúp hạn chế một số vấn đề phát sinh trong quá trình sử dụng.

Tuy nhiên, bộ lọc cũng tạo ra tổn thất áp suất nhất định. Khi lựa chọn, cần cân nhắc giữa khả năng lọc, lưu lượng yêu cầu và mức chênh lệch áp suất cho phép.

Tối ưu chi phí bảo trì và vận hành

Một thiết bị lọc có chi phí đầu tư tương đối nhỏ nhưng có thể đóng vai trò bảo vệ cho nhiều thiết bị phía sau.

Khi tạp chất được giữ lại trước khi đi vào van, thiết bị đo, xi lanh hoặc các cơ cấu khác, nguy cơ phát sinh một số sự cố liên quan đến bụi bẩn và cặn có thể được hạn chế.

Điều này có thể góp phần giảm tần suất sửa chữa hoặc thay thế các thiết bị bị ảnh hưởng bởi lưu chất không sạch.

Tuy nhiên, cần lưu ý rằng bộ lọc đường ống cũng là thiết bị cần bảo trì. Lõi lọc hoặc lưới lọc phải được vệ sinh, kiểm tra và thay thế đúng thời điểm. Việc bỏ qua bảo trì có thể làm bộ lọc bị nghẹt và khiến hệ thống tiêu thụ năng lượng hoặc chịu tổn thất áp suất cao hơn.

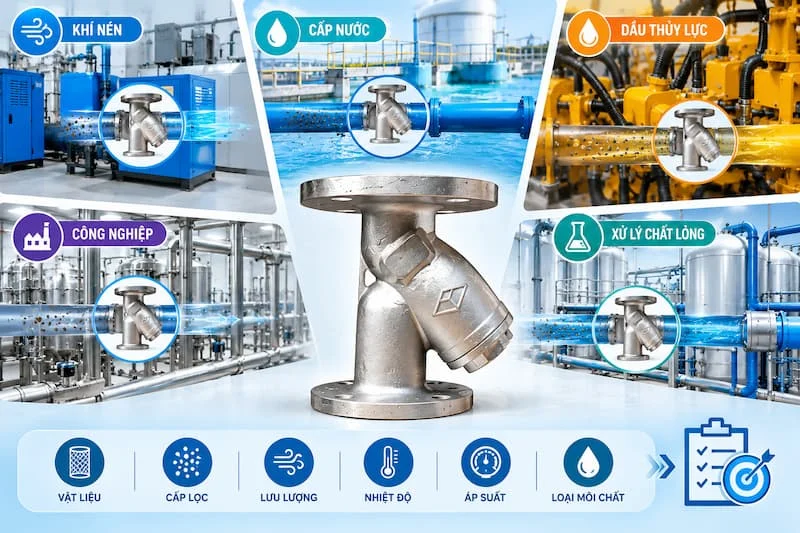

Bộ lọc đường ống thường được sử dụng ở đâu?

Bộ lọc đường ống có thể được ứng dụng trong nhiều hệ thống đường ống khác nhau, chẳng hạn:

• Hệ thống khí nén: hỗ trợ loại bỏ bụi, cặn và một số thành phần không mong muốn trong dòng khí.

• Hệ thống cấp nước: lọc cặn và các hạt rắn trước khi nước đi đến thiết bị phía sau.

• Hệ thống dầu thủy lực: kiểm soát tạp chất nhằm hỗ trợ bảo vệ các thiết bị thủy lực.

• Hệ thống công nghiệp: sử dụng với nhiều loại lưu chất tùy thuộc vào vật liệu và thiết kế của bộ lọc.

• Hệ thống xử lý chất lỏng: lọc các hạt cặn trước các công đoạn hoặc thiết bị tiếp theo.

Mỗi ứng dụng lại có yêu cầu riêng về vật liệu thân lọc, cấp lọc, lưu lượng, nhiệt độ, áp suất và loại môi chất. Vì vậy, cần lựa chọnbộ lọc đường ống dựa trên thông số thực tế thay vì chỉ dựa vào kích thước đường ống.

Những yếu tố cần quan tâm khi lựa chọn bộ lọc đường ống

Trước khi mua, nên xác định một số thông số quan trọng.

Thứ nhất là loại lưu chất. Cần biết bộ lọc sẽ sử dụng cho nước, khí nén, dầu, hóa chất hay môi chất khác.

Thứ hai là lưu lượng. Bộ lọc phải đáp ứng được lưu lượng thực tế của hệ thống mà không gây sụt áp quá lớn.

Thứ ba là áp suất và nhiệt độ làm việc. Thân lọc và phần tử lọc phải phù hợp với điều kiện vận hành.

Thứ tư là cấp lọc và kích thước mắt lưới. Lưới càng mịn không phải lúc nào cũng tốt, bởi nó có thể nhanh chóng bị tắc nếu lưu chất chứa nhiều cặn.

Thứ năm là vật liệu chế tạo. Inox, thép carbon hoặc các vật liệu khác sẽ phù hợp với những môi trường khác nhau. Đặc biệt với hóa chất, cần xem xét khả năng tương thích vật liệu trước khi lắp đặt.

Cuối cùng là khả năng vệ sinh và thay thế phần tử lọc. Một thiết kế thuận tiện bảo trì sẽ giúp giảm thời gian dừng hệ thống khi cần vệ sinh.

Kết luận

Pipe Line Filter (bộ lọc đường ống) là thiết bị có vai trò kiểm soát tạp chất trong dòng lưu chất trước khi chúng đi đến các thiết bị phía sau. Bằng cách giữ lại bụi bẩn, cặn rỉ sét và các hạt tạp chất phù hợp với cấp lọc, thiết bị có thể góp phần bảo vệ van, thiết bị đo, xi lanh, động cơ và các cơ cấu trong hệ thống.

Bên cạnh đó, bộ lọc đường ống còn hỗ trợ duy trì chất lượng lưu chất, hạn chế tích tụ cặn và góp phần giảm các vấn đề liên quan đến bảo trì.

Tuy nhiên, hiệu quả thực tế phụ thuộc vào việc chọn đúng loại bộ lọc, đúng cấp lọc và đúng thông số vận hành. Khi thiết kế hệ thống, cần đồng thời xem xét loại lưu chất, lưu lượng, áp suất, nhiệt độ, vật liệu chế tạo và yêu cầu bảo trì.

Đặc biệt, không nên chỉ chọn Pipe Line Filter theo DN đường ống. Một bộ lọc phù hợp cần đáp ứng đồng thời các điều kiện làm việc của toàn bộ hệ thống để vừa đảm bảo khả năng lọc, vừa hạn chế tổn thất áp suất và thuận tiện cho quá trình vận hành lâu dài.
