Các loại Pressure Control Valve phổ biến và cách phân biệt

Pressure Control Valve (van điều khiển áp suất) là thiết bị được sử dụng để kiểm soát, điều chỉnh hoặc giới hạn áp suất trong hệ thống đường ống, khí nén và thủy lực. Van giúp duy trì áp suất trong phạm vi yêu cầu, bảo vệ thiết bị trước nguy cơ quá áp và hỗ trợ hệ thống vận hành ổn định, an toàn.

Tùy theo chức năng và nguyên lý hoạt động, Pressure Control Valve có thể được chia thành nhiều loại như van an toàn, van giảm áp, van điều áp ngược và van tuần tự. Mỗi loại đảm nhiệm một nhiệm vụ riêng, từ xả áp suất dư thừa đến duy trì áp suất đầu vào hoặc điều khiển thứ tự hoạt động của các cơ cấu chấp hành.

Việc lựa chọn đúng loại van điều khiển áp suất có ý nghĩa quan trọng đối với hiệu suất vận hành và tuổi thọ của hệ thống. Nếu sử dụng sai chức năng, van có thể không đáp ứng được yêu cầu kiểm soát áp suất, gây thất thoát năng lượng hoặc làm tăng nguy cơ hư hỏng thiết bị.

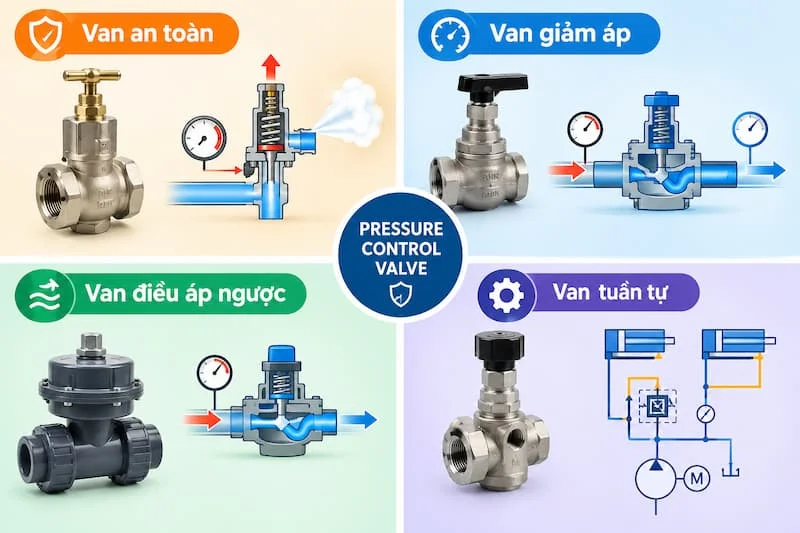

Các loại Pressure Control Valve phổ biến

Van an toàn (Safety Valve)

Van an toàn là thiết bị bảo vệ hệ thống trước tình trạng áp suất vượt quá giới hạn cho phép. Khi áp suất đạt đến ngưỡng cài đặt, van tự động mở để xả môi chất, giúp giảm nguy cơ hư hỏng đường ống, bình chứa, máy bơm hoặc các thiết bị chịu áp lực.

Trong trạng thái vận hành bình thường, van an toàn thường đóng. Khi áp suất tăng đến mức tác động, lực do áp suất tạo ra thắng lực giữ của lò xo hoặc cơ cấu điều khiển, khiến van mở theo thiết kế.

Van an toàn được sử dụng phổ biến trong nồi hơi, bình chịu áp lực, hệ thống khí nén, thiết bị công nghiệp và các đường ống có yêu cầu bảo vệ quá áp.

Một số đặc điểm nổi bật của van an toàn gồm:

• Tự động hoạt động khi áp suất đạt ngưỡng quy định.

• Giúp hạn chế nguy cơ quá áp gây hư hỏng thiết bị.

• Có nhiều kiểu kết cấu phù hợp với khí, hơi và chất lỏng.

• Cần được lựa chọn theo áp suất cài đặt, lưu lượng xả và điều kiện làm việc.

Khi lựa chọn van an toàn, người dùng cần xác định áp suất làm việc tối đa cho phép của thiết bị được bảo vệ, áp suất cài đặt, loại môi chất và công suất xả yêu cầu. Van phải được thiết kế và lắp đặt theo tiêu chuẩn áp dụng; không nên tự ý thay đổi áp suất cài đặt nếu không có chuyên môn phù hợp.

Van giảm áp (Pressure Reducing Valve)

Van giảm áp có chức năng hạ áp suất đầu vào xuống mức áp suất đầu ra thấp hơn theo yêu cầu. Trong nhiều ứng dụng, van còn tự động điều chỉnh để duy trì áp suất phía hạ lưu tương đối ổn định khi áp suất đầu vào hoặc nhu cầu sử dụng thay đổi trong phạm vi thiết kế.

Khác với van an toàn, van giảm áp không có nhiệm vụ chính là xả môi chất ra ngoài nhằm bảo vệ hệ thống khi quá áp. Thay vào đó, thiết bị kiểm soát áp suất cung cấp cho đường ống hoặc thiết bị phía sau.

Nguyên lý hoạt động của van giảm áp thường dựa trên sự cân bằng giữa lực lò xo, áp suất đầu ra và cơ cấu màng hoặc piston. Khi áp suất đầu ra đạt mức yêu cầu, van điều chỉnh độ mở để hạn chế lượng môi chất đi qua. Khi áp suất đầu ra giảm do nhu cầu sử dụng tăng, van có thể mở thêm để đáp ứng lưu lượng.

Van giảm áp được sử dụng trong hệ thống cấp nước, mạng khí nén, hệ thống hơi và nhiều dây chuyền công nghiệp.

Ưu điểm của loại van này gồm:

• Giảm áp suất cao xuống mức phù hợp với thiết bị sử dụng.

• Hạn chế dao động áp suất đầu ra trong điều kiện vận hành phù hợp.

• Giúp bảo vệ các thiết bị hạ lưu khỏi áp suất vượt quá giới hạn thiết kế.

• Hỗ trợ tối ưu hóa hoạt động của hệ thống phân phối lưu chất.

Khi chọn van giảm áp, cần xem xét áp suất đầu vào, áp suất đầu ra mong muốn, lưu lượng yêu cầu, nhiệt độ và tính chất môi chất. Với một số hệ thống, cần lắp thêm đồng hồ áp suất ở phía trước và phía sau van để thuận tiện theo dõi, điều chỉnh và bảo trì.

Van điều áp ngược (Back Pressure Valve)

Van điều áp ngược là thiết bị dùng để duy trì áp suất tại phía thượng lưu, tức phía trước van theo chiều dòng chảy. Van thường đóng hoặc hạn chế dòng chảy khi áp suất thượng lưu chưa đạt ngưỡng cài đặt; khi áp suất tăng vượt ngưỡng, van mở để cho phép một phần môi chất đi qua, giúp kiểm soát áp suất phía trước van.

Chức năng này khác với van giảm áp. Van giảm áp tập trung kiểm soát áp suất phía sau van, trong khi van điều áp ngược tập trung duy trì áp suất phía trước van.

Van điều áp ngược thường được sử dụng trong hệ thống định lượng hóa chất, đường ống bơm, hệ thống tuần hoàn và các quy trình cần duy trì áp suất ổn định ở một nhánh nhất định.

Một số lợi ích của van điều áp ngược gồm:

• Duy trì áp suất thượng lưu theo giá trị cài đặt.

• Hỗ trợ ổn định hoạt động của bơm định lượng.

• Hạn chế hiện tượng áp suất phía trước van giảm dưới mức yêu cầu.

• Cải thiện khả năng kiểm soát lưu lượng trong các quy trình chuyên dụng.

Khi lựa chọn van, cần xác định áp suất duy trì mong muốn, lưu lượng vận hành, độ tương thích vật liệu với môi chất và mức chênh áp cần thiết để van hoạt động. Đối với các hệ thống có nguy cơ quá áp nghiêm trọng, van điều áp ngược không mặc nhiên thay thế được van an toàn chuyên dụng.

Van tuần tự (Sequence Valve)

Van tuần tự là một loại van điều khiển áp suất thường được sử dụng trong hệ thống thủy lực để điều khiển thứ tự hoạt động của các cơ cấu chấp hành.

Chức năng chính của van là cho phép dòng dầu cấp đến cơ cấu hoặc nhánh tiếp theo khi áp suất tại vị trí điều khiển đạt đến giá trị được thiết lập. Nhờ đó, hệ thống có thể thực hiện các bước vận hành theo trình tự đã thiết kế.

Ví dụ, trong một máy ép thủy lực, xi lanh thứ nhất có thể thực hiện thao tác kẹp phôi trước. Khi lực kẹp đạt mức áp suất yêu cầu, van tuần tự cho phép dầu đi đến xi lanh thứ hai để thực hiện công đoạn ép. Cách bố trí này giúp phối hợp chuyển động giữa các cơ cấu mà không nhất thiết phải sử dụng một hệ thống điều khiển điện tử riêng cho từng bước.

Các ưu điểm của van tuần tự gồm:

• Điều khiển trình tự hoạt động của nhiều cơ cấu thủy lực.

• Hỗ trợ tự động hóa các chu trình làm việc.

• Giúp phối hợp hoạt động giữa các xi lanh hoặc thiết bị chấp hành.

• Có thể đơn giản hóa mạch điều khiển trong những ứng dụng phù hợp.

Khi sử dụng van tuần tự, cần tính toán áp suất tác động, tổn thất áp suất, lưu lượng và điều kiện tải của từng cơ cấu. Van cũng cần được bố trí đúng vị trí trong mạch thủy lực để tránh chuyển động ngoài ý muốn hoặc làm ảnh hưởng đến chu trình vận hành.

Bảng so sánh các loại Pressure Control Valve

Lưu ý, trạng thái đóng hoặc mở của van còn phụ thuộc vào kết cấu, cấu hình điều khiển và điều kiện vận hành. Bảng trên thể hiện nguyên lý phổ biến, không thay thế tài liệu kỹ thuật của từng sản phẩm.

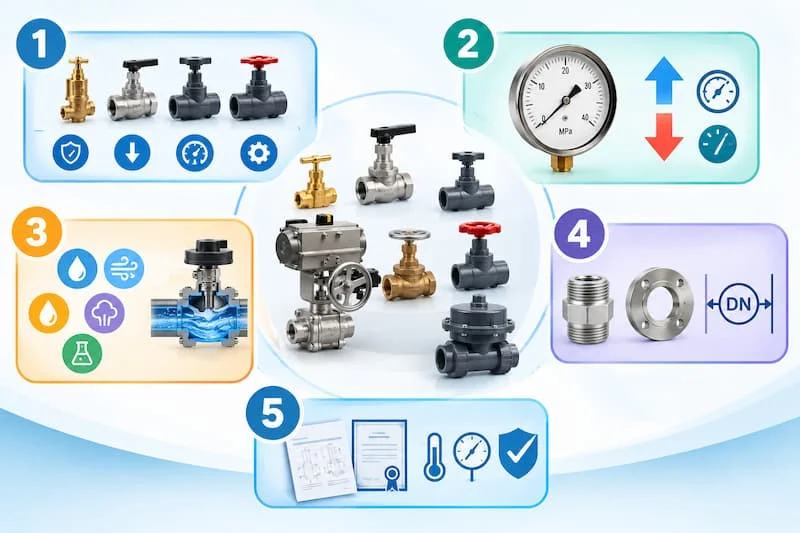

Cách lựa chọn Pressure Control Valve phù hợp

Để lựa chọn đúng van điều khiển áp suất, người dùng nên đánh giá đồng thời chức năng cần thực hiện và các thông số kỹ thuật của hệ thống.

Thứ nhất, xác định mục đích sử dụng. Nếu cần bảo vệ thiết bị trước tình trạng quá áp, hãy xem xét van an toàn. Nếu cần giảm áp suất cung cấp cho thiết bị phía sau, van giảm áp thường là lựa chọn phù hợp. Nếu cần duy trì áp suất phía trước van, có thể cân nhắc van điều áp ngược. Với mạch thủy lực cần phối hợp thứ tự chuyển động, van tuần tự sẽ phù hợp hơn.

Thứ hai, kiểm tra dải áp suất làm việc. Cần xác định áp suất đầu vào, áp suất đầu ra hoặc áp suất tác động tùy theo chức năng của van. Các thông số này phải nằm trong phạm vi thiết kế cho phép của thiết bị.

Thứ ba, xem xét lưu lượng và môi chất. Van cần đáp ứng lưu lượng lớn nhất của hệ thống, đồng thời tương thích với nước, khí, dầu thủy lực, hơi hoặc hóa chất. Vật liệu thân van và vật liệu làm kín phải phù hợp với nhiệt độ và tính chất hóa học của môi chất.

Thứ tư, kiểm tra kích thước và kiểu kết nối. Cần đối chiếu đường kính danh nghĩa DN, tiêu chuẩn ren hoặc mặt bích và không gian lắp đặt thực tế. Việc lựa chọn đúng kiểu kết nối giúp hạn chế rò rỉ và thuận tiện cho bảo trì.

Thứ năm, ưu tiên sản phẩm có thông số rõ ràng. Nên kiểm tra tài liệu kỹ thuật, tiêu chuẩn sản xuất, áp suất định mức, nhiệt độ làm việc và hướng dẫn lắp đặt. Với van an toàn, cần đặc biệt chú ý đến năng lực xả, áp suất cài đặt và yêu cầu kiểm định theo quy định áp dụng.

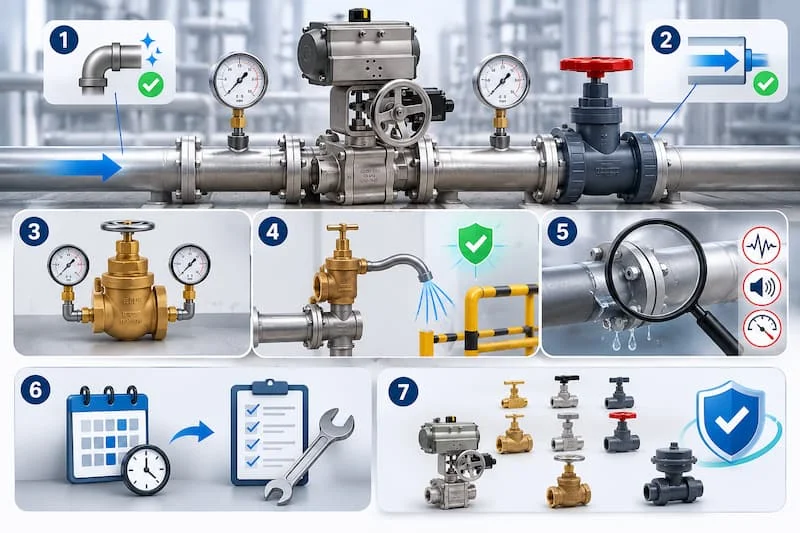

Những lưu ý khi lắp đặt và bảo trì Pressure Control Valve

Sau khi lựa chọn sản phẩm, việc lắp đặt đúng kỹ thuật là yếu tố quan trọng giúp van hoạt động ổn định.

Trước khi lắp đặt, cần vệ sinh đường ống, loại bỏ cặn bẩn và kiểm tra tình trạng của các đầu nối. Van phải được lắp đúng chiều dòng chảy nếu nhà sản xuất quy định, đồng thời bố trí ở vị trí thuận tiện cho việc kiểm tra và bảo dưỡng.

Đối với van giảm áp, nên cân nhắc lắp đồng hồ đo áp suất ở phía đầu vào và đầu ra để theo dõi hiệu quả điều chỉnh. Đối với van an toàn, đường xả phải được thiết kế phù hợp, bảo đảm an toàn cho người và thiết bị; không được tùy tiện bịt kín hoặc cản trở đường xả.

Trong quá trình vận hành, cần kiểm tra hiện tượng rò rỉ, rung động, tiếng ồn bất thường và sự thay đổi áp suất. Nếu van phản ứng chậm, áp suất không ổn định hoặc không đạt giá trị cài đặt, cần kiểm tra nguyên nhân trước khi điều chỉnh hoặc thay thế.

Lịch bảo trì nên căn cứ vào hướng dẫn của nhà sản xuất, mức độ quan trọng của hệ thống và điều kiện làm việc. Với các thiết bị bảo vệ quá áp, việc kiểm tra và thử nghiệm định kỳ cần được thực hiện theo tiêu chuẩn và quy định an toàn áp dụng.

Kết luận

Pressure Control Valve bao gồm nhiều loại van với chức năng kiểm soát áp suất khác nhau. Van an toàn có nhiệm vụ bảo vệ quá áp, van giảm áp kiểm soát áp suất đầu ra, van điều áp ngược duy trì áp suất phía thượng lưu và van tuần tự điều khiển trình tự hoạt động trong mạch thủy lực.

Để lựa chọn đúng sản phẩm, người dùng cần xác định rõ mục đích sử dụng, dải áp suất, lưu lượng, môi chất và yêu cầu kết nối. Đồng thời, cần tuân thủ hướng dẫn lắp đặt, kiểm tra và bảo trì để bảo đảm hệ thống vận hành ổn định, an toàn và hiệu quả lâu dài.
