Phin lọc khí là gì?

Phin lọc khí là gì? Trong các dây chuyền sản xuất hiện đại, khí nén đóng vai trò như dòng năng lượng huyết mạch vận hành mọi cỗ máy tự động hóa. Tuy nhiên, khí nén sau khi được nén lại từ môi trường thường chứa lượng lớn hơi ẩm, bụi bẩn li ti và dầu bôi trơn từ máy nén. Nếu không được xử lý triệt để, các tạp chất này sẽ nhanh chóng gây mài mòn van, kẹt xi lanh và làm suy giảm nghiêm trọng hiệu suất vận hành của toàn bộ hệ thống.

Đó chính là lý do cốc lọc khí trở thành thiết bị không thể thiếu, giúp loại bỏ toàn diện các hạt tạp chất trong dòng khí, bảo vệ tối đa các thiết bị cơ khí đắt tiền và đảm bảo tiêu chuẩn chất lượng khí đầu ra ổn định.

Vì sao hệ thống khí nén cần sử dụng cốc lọc khí?

Nguồn khí nén thô luôn ẩn chứa những yếu tố phá hoại thầm lặng cho hạ tầng cơ điện của nhà máy. Hơi nước ngưng tụ kết hợp cùng hạt bụi mài mòn tạo thành hỗn hợp bùn bám vào thành ống, gây rỉ sét, tắc nghẽn van điều khiển và làm hỏng các gioăng phớt cao su.

Nếu doanh nghiệp bỏ qua hạng mục lọc khí, chi phí sửa chữa thiết bị, thay thế linh kiện và thời gian gián đoạn sản xuất sẽ tăng lên gấp nhiều lần. Việc trang bị một hệ thống cốc lọc khí chất lượng cao là giải pháp tiên quyết giúp doanh nghiệp kiểm soát rủi ro, tối ưu hóa chi phí vận hành và kéo dài tuổi thọ cho toàn bộ dây chuyền.

Phin lọc khí là gì?

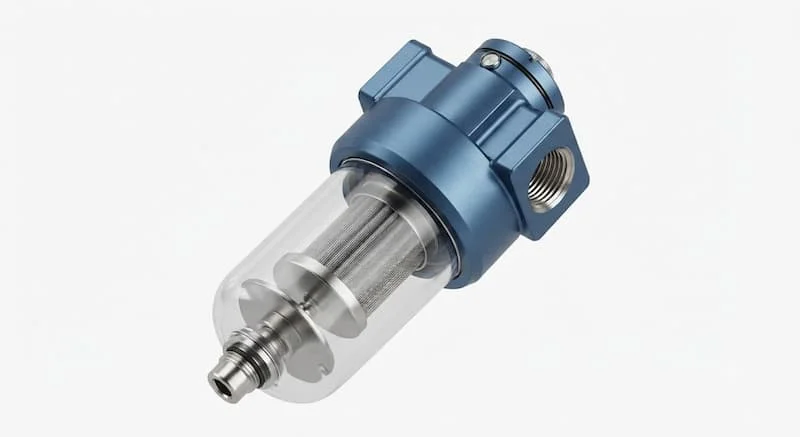

Phin lọc khí (hay cốc lọc khí nén) là thiết bị chuyên dụng được lắp đặt trên đường ống dẫn khí nén nhằm tách nước, lọc sạch bụi bẩn, cặn rắn và hơi dầu trước khi dòng khí được đưa đến các thiết bị sử dụng cuối cùng.

Cấu tạo cơ bản của thiết bị bao gồm phần thân phin chịu áp lực, lõi lọc chuyên dụng bên trong, cốc chứa nước ngưng tụ, van xả nước và các đầu kết nối ren hoặc bích. Nguyên lý hoạt động dựa trên sự kết hợp của hiệu ứng ly tâm (để văng các hạt nước lớn) và nguyên lý thẩm thấu, giữ lại các hạt bụi li ti qua lớp vật liệu lõi, chỉ cho phép dòng khí sạch đi xuyên qua để cấp ra ngoài. Sử dụng cốc lọc khí đúng tiêu chuẩn là chìa khóa vàng giúp duy trì độ tinh khiết của nguồn khí nén trong mọi điều kiện vận hành công nghiệp.

Cấu tạo chi tiết của cốc lọc khí

• Thân phin lọc: Thường đúc từ hợp kim nhôm chịu lực hoặc inox cao cấp, được thiết kế để chịu được áp suất vận hành lớn của máy nén khí.

• Lõi lọc bên trong: Làm từ sợi tổng hợp, giấy ép đặc biệt hoặc màng kim loại thiêu kết, chịu trách nhiệm giữ lại các hạt cặn theo cấp độ lọc.

• Cốc chứa nước ngưng: Nằm ở đáy thân phin, có nhiệm vụ tích tụ lượng nước và dầu được tách ra từ dòng khí nén.

• Van xả nước: Có thể là van xả tay, van xả bán tự động hoặc van xả tự động hoàn toàn giúp xả thải lượng nước ngưng tụ ra ngoài.

• Gioăng làm kín: Vòng đệm cao cấp chống rò rỉ khí nén dưới áp lực cao tại các điểm lắp ráp.

Các loại cốc lọc khí phổ biến

Phân loại theo cấp độ lọc

• Lọc thô (5 đến 40 micron): Chuyên tách các hạt bụi lớn, giọt nước thô ở giai đoạn đầu.

• Lọc trung bình (1 micron): Giữ lại các hạt bụi nhỏ và sương dầu kích thước trung bình.

• Lọc tinh (0.01 micron): Lọc sạch tuyệt đối các hạt bụi siêu vi và hơi dầu cực nhỏ.

• Lọc than hoạt tính: Khử mùi hôi, hấp thụ triệt để hơi dầu và tạp chất hữu cơ dạng khí.

Phân loại theo vật liệu chế tạo

• Hợp kim nhôm: Trọng lượng nhẹ, độ bền cơ học cao, phổ biến trong các hệ thống khí nén công nghiệp chung.

• Inox 304 / Inox 316: Chống ăn mòn tuyệt đối, chuyên dụng cho ngành thực phẩm, dược phẩm và y tế.

Phân loại theo ứng dụng thực tế

• Đáp ứng yêu cầu khắt khe từ các xưởng gia công cơ khí CNC, dây chuyền đóng gói bao bì, xưởng sơn tĩnh điện cho đến phòng mổ bệnh viện.

Thông số kỹ thuật cần quan tâm

• Cấp độ lọc: Đo bằng đơn vị micron ($\mu m$), xác định kích thước hạt nhỏ nhất mà phin có thể giữ lại.

• Lưu lượng khí định mức: Thể hiện bằng mét khối trên phút ($m^3/min$), đảm bảo phin không bị bóp nghẹt lưu lượng.

• Áp suất làm việc tối đa: Thông thường từ 10 bar đến 16 bar tùy theo cấu hình hệ thống máy nén.

• Nhiệt độ vận hành: Dao động từ khoảng 5°C đến 80°C.

• Kích thước cổng ren kết nối: Đa dạng từ 1/4", 3/8", 1/2" cho đến các dòng mặt bích lớn.

• Kiểu xả nước: Xả tay, xả tự động bằng cơ học hoặc điện tử.

So sánh cốc lọc khí thô và cốc lọc khí tinh

• Khi nào dùng lọc thô? Đặt ngay sau bình tích khí để chặn nước ngưng và cặn bẩn kích thước lớn.

• Khi nào cần lọc tinh? Lắp ở giai đoạn cuối trước khi đưa khí vào máy CNC, thiết bị y tế hoặc súng phun sơn để tránh hoàn toàn hiện tượng dính dầu mỡ.

Vì sao cần lắp nhiều cấp cốc lọc khí?

Không một chiếc phin lọc đơn lẻ nào có thể xử lý hoàn hảo từ hạt bụi lớn đến hơi dầu siêu vi mà không bị tắc nghẽn nhanh chóng. Việc thiết kế hệ thống lọc nhiều cấp (lọc thô $\rightarrow$ lọc trung bình $\rightarrow$ lọc tinh $\rightarrow$ lọc than hoạt tính) mang lại lợi ích chiến lược:

• Chia tải hiệu quả: Cấp lọc trước giữ lại cặn lớn, giúp các cấp lọc tinh phía sau không bị quá tải.

• Kéo dài tuổi thọ: Giảm tần suất phải thay thế lõi lọc đắt tiền ở các cấp tinh.

• Tối ưu chi phí vận hành: Hạn chế sụt áp đường ống, tiết kiệm điện năng cho máy nén khí.

• Đạt chuẩn chất lượng khí: Đảm bảo hàm lượng dầu và bụi đạt tiêu chuẩn ISO khắt khe của ngành sản xuất.

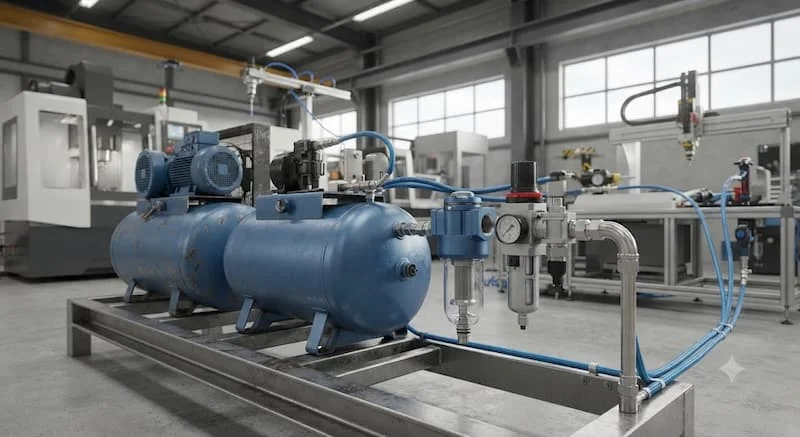

Ứng dụng thực tế của cốc lọc khí

• Hệ thống khí nén nhà máy cơ khí: Cung cấp nguồn khí sạch cho máy cắt laser, máy CNC, xi lanh kẹp phôi tự động.

• Ngành thực phẩm & Dược phẩm: Đảm bảo khí nén tiếp xúc trực tiếp với sản phẩm không chứa vi khuẩn, hơi dầu hay mùi hôi.

• Bệnh viện & Phòng khám: Cung cấp khí nén y tế vô trùng cho các thiết bị thở và ghế nha khoa.

• Sơn công nghiệp & Bao bì: Loại bỏ hoàn toàn độ ẩm và dầu để lớp sơn bám dính mịn màng, không bị rỗ bề mặt.

Những sai lầm thường gặp khi lựa chọn cốc lọc khí

• Chọn sai cấp độ lọc: Dùng phin lọc thô cho các thiết bị tinh vi khiến bụi mịn lọt qua làm hỏng van điện từ.

• Chọn lưu lượng quá nhỏ: Lắp phin có lưu lượng thấp hơn công suất máy nén gây hiện tượng nghẽn khí, tụt áp nặng nề.

• Lười xả nước ngưng: Để nước ngập đầy cốc lọc khiến nước bị cuốn ngược lại vào đường ống chính.

• Bỏ quên việc thay lõi lọc: Dùng lõi quá hạn khiến màng lọc bị rách hoặc tắc nghẽn hoàn toàn.

Giải pháp khắc phục: Tính toán lưu lượng khí thực tế, lắp van xả nước tự động và duy trì lịch thay lõi định kỳ từ 6 đến 12 tháng/lần.

Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật

Checklist lựa chọn sản phẩm

✓ Đánh giá chính xác chất lượng khí đầu vào và yêu cầu độ sạch đầu ra.

✓ Lựa chọn cấp độ lọc phù hợp (Micron).

✓ Tính toán lưu lượng khí nén thực tế của hệ thống ($m^3/min$).

✓ Kiểm tra áp suất vận hành tối đa của đường ống.

✓ Chọn vật liệu thân phin tương thích với môi trường làm việc.

✓ Xác định kích thước cổng ren kết nối chính xác.

✓ Lựa chọn thương hiệu cung cấp thiết bị uy tín, chính hãng.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

1. Lắp đúng chiều dòng khí: Quan sát kỹ mũi tên chỉ hướng

   IN / OUT khắc trên thân phin để lắp đúng chiều.

2. Xả nước ngưng thường xuyên: Kiểm tra cốc chứa nước hàng ngày hoặc trang bị van xả tự động.

3. Theo dõi độ chênh áp: Lắp đồng hồ đo áp suất trước và sau phin để biết thời điểm lõi bị tắc.

4. Thay lõi định kỳ: Tiến hành tháo vỏ, thay thế lõi lọc mới đúng chủng loại sau thời gian khuyến nghị.

5. Kiểm tra rò rỉ: Dùng nước xà phòng quét qua các mối nối ren để kiểm tra độ kín sau khi lắp đặt.

Câu hỏi thường gặp về phin lọc khí

Phin lọc khí có tác dụng gì?

Thiết bị này đóng vai trò tách nước, lọc sạch bụi bẩn, cặn rắn và hơi dầu có lẫn trong dòng khí nén trước khi cấp cho thiết bị tiêu thụ.

Bao lâu nên thay lõi lọc khí nén?

Thời gian khuyến nghị để thay thế lõi lọc bên trong dao động từ 4.000 đến 6.000 giờ hoạt động (khoảng 6 đến 12 tháng tùy điều kiện môi trường).

Nên chọn lọc 5μm hay 0.01μm?

Nếu hệ thống cần bảo vệ cơ bản, hãy dùng lọc 5$\mu m$; đối với dây chuyền yêu cầu khí siêu sạch không dầu (như y tế, thực phẩm), bắt buộc phải dùng cấp lọc 0.01$\mu m$.

Có cần lắp nhiều cấp lọc không?

Rất cần thiết. Việc kết hợp nhiều cấp lọc giúp tối ưu hóa hiệu quả tách tạp chất, bảo vệ lõi lọc tinh và kéo dài tuổi thọ toàn hệ thống.

Phin lọc khí có dùng cho khí y tế được không?

Có, nhưng phải lựa chọn dòng sản phẩm chuyên dụng có vật liệu inox cao cấp, kết hợp lõi lọc khử mùi và diệt khuẩn đạt chuẩn y tế.

Kết luận

Đầu tư hệ thống phin lọc khí đồng bộ và chất lượng cao là quyết định mang lại hiệu quả kinh tế dài hạn cho mọi doanh nghiệp sản xuất. Thiết bị giúp bảo vệ toàn diện các thiết bị cơ khí, nâng cao tuổi thọ máy nén khí, cải thiện tuyệt đối chất lượng khí nén đầu ra, giảm thiểu chi phí bảo trì và đảm bảo hiệu suất vận hành ổn định cho toàn bộ dây chuyền.

Hãy theo dõi honto.vn để nhận thêm thông tin về phin lọc khí!
