Ống nhún inox là gì?

Ống nhún inox là gì? Trong vận hành kỹ thuật, các hệ thống dẫn hơi nóng, cấp nước, dầu hay khí nén luôn phải đối mặt với những "kẻ thù" âm thầm nhưng cực kỳ nguy hiểm: rung động cơ học và sự giãn nở nhiệt. Khi máy bơm vận hành hoặc khi nhiệt độ lưu chất thay đổi đột ngột, đường ống sẽ bị kéo căng, nén lại hoặc rung lắc dữ dội.

Nếu chỉ sử dụng các loại ống thép cứng cố định, hệ thống rất dễ gặp phải tình trạng nứt vỡ mối hàn, rò rỉ tại các mặt bích hoặc nghiêm trọng hơn là gây hư hỏng hoàn toàn cho các thiết bị đắt tiền như máy bơm và van trung tâm. Đây chính là lý do vì sao ống nhún lnox trở thành một thành phần không thể thay thế. Nó đóng vai trò như một khớp nối "sống", hấp thụ mọi xung lực và sai lệch, đảm bảo toàn bộ mạng lưới đường ống vận hành bền bỉ và an toàn tuyệt đối.

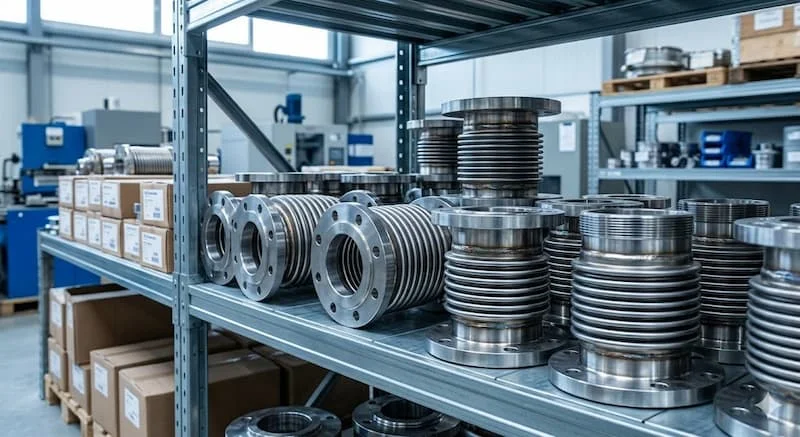

Ống nhún inox là gì?

Ống nhún lnox (hay còn gọi là khớp nối giãn nở inox) là một thiết bị kết nối đặc biệt trong hệ thống đường ống. Điểm khác biệt lớn nhất nằm ở phần thân có cấu tạo dạng gân nhún (bellows) – các nếp gấp hình sóng liên tiếp được chế tạo từ thép không gỉ cao cấp. Cấu trúc này cho phép ống có khả năng co giãn, uốn cong và đàn hồi như một chiếc lò xo cơ học.

Sản phẩm sở hữu những đặc tính kỹ thuật vượt trội mà các loại ống dẫn khác không có được:

• Khả năng đàn hồi linh hoạt: Cho phép chuyển động dọc trục, ngang trục và góc.

• Chịu nhiệt độ cực đoan: Hoạt động ổn định từ môi trường âm sâu đến các hệ thống hơi nóng trên 400°C.

• Chống gỉ và ăn mòn: Sử dụng mác thép SUS 304, 316 hoặc 321, bền bỉ ngay cả trong môi trường hóa chất hay hơi muối.

• Chịu áp lực tốt: Cấu trúc gân nhún được tính toán kỹ lưỡng để chịu được áp suất vận hành lớn mà không bị biến dạng dẻo.

Nguyên lý hoạt động của ống nhún lnox

Nguyên lý cốt lõi của ống nhún inox là sự biến dạng đàn hồi của các nếp gấp. Thay vì bắt đường ống phải chịu đựng các ứng suất cơ lý, ống nhún sẽ tự mình "nhún" để triệt tiêu các tác động tiêu cực:

1. Hấp thụ giãn nở nhiệt: Khi đường ống dài ra do nóng lên, ống nhún sẽ bị nén lại. Ngược lại, khi trời lạnh ống co lại, ống nhún sẽ giãn ra để bù đắp chiều dài, ngăn chặn việc kéo đứt các điểm kết nối.

2. Triệt tiêu rung động: Ống nhún lắp sau máy bơm giúp cách ly các dao động tần số cao, ngăn không cho rung động truyền sâu vào mạng lưới đường ống, giảm tiếng ồn và bảo vệ mối hàn.

3. Bù lệch tâm và sai lệch: Trong lắp đặt, việc hai đầu ống bị lệch trục là khó tránh khỏi. Ống nhún giúp kết nối dễ dàng mà không cần phải dùng lực cưỡng bức gây ứng suất dư.

4. Giảm sốc áp: Cấu trúc lò xo giúp giảm nhẹ tác động của hiện tượng "búa nước" khi đóng mở van đột ngột.

Phân loại ống nhún lnox phổ biến

Tùy vào kiểu kết nối và mục đích sử dụng, sản phẩm được chia thành các dòng chính:

1. Theo cấu tạo đầu nối

• Ống nhún lnox hai đầu ren: Thường dùng cho các đường ống kích thước nhỏ (DN15 - DN50), lắp đặt nhanh chóng bằng rắc co hoặc ren ngoài.

• Ống nhún lnox mặt bích: Sử dụng cho các hệ thống lớn, chịu áp lực cao. Mặt bích được sản xuất theo các tiêu chuẩn JIS, ANSI, DIN để đảm bảo độ kín khít tuyệt đối.

2. Theo mục đích chuyên dụng

• Ống nhún chống rung: Thiết kế với độ đàn hồi cao, chuyên lắp đặt tại đầu vào/ra của máy bơm, máy nén khí.

• Ống bù giãn nở nhiệt: Có hành trình co giãn dài, thường lắp trên các trục đường ống dẫn hơi nóng hoặc nước nóng đô thị.

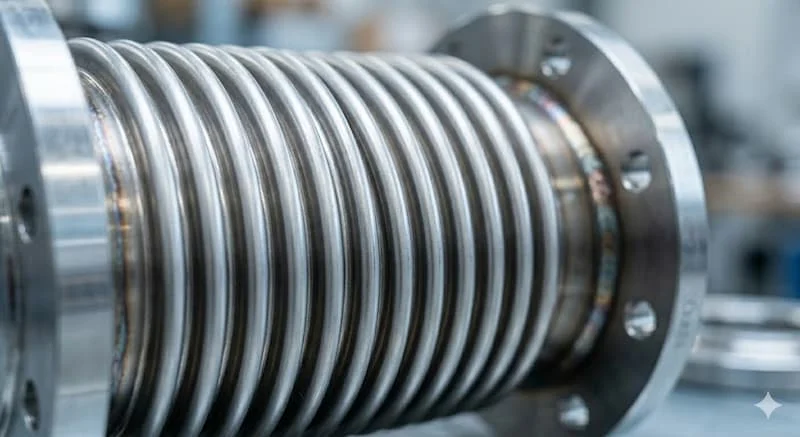

Thông số kỹ thuật cần lưu ý

Việc lựa chọn đúng thông số quyết định đến 90% tuổi thọ của thiết bị.

So sánh ống nhún lnox với đường ống cứng cố định

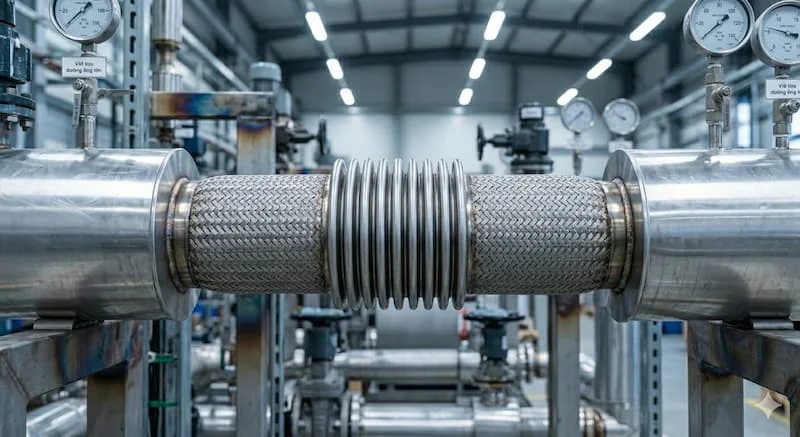

Ứng dụng thực tế của ống nhún lnox

Ống nhún lnox hiện diện trong hầu hết các công trình đòi hỏi tính bền vững và kỹ thuật cao:

• Hệ thống HVAC: Kết nối các máy lạnh trung tâm (Chiller) và tháp giải nhiệt.

• Hệ thống hơi nóng (Steam): Sử dụng trong lò hơi, nhà máy dệt nhuộm, thực phẩm để bù giãn nở nhiệt.

• Cấp thoát nước: Lắp đặt tại các tòa nhà cao tầng để chống rung cho máy bơm và bù trừ độ lún của công trình.

• Ngành dầu khí & Hóa chất: Dẫn các lưu chất có nhiệt độ và áp suất thay đổi liên tục.

• Hệ thống PCCC: Đảm bảo đường ống không bị nứt vỡ khi có chấn động hoặc rung lắc mạnh.

Khi nào bạn bắt buộc nên dùng ống nhún?

1. Khi đường ống dẫn có chiều dài liên tục trên 20m (đối với môi chất nhiệt).

2. Tại các vị trí đầu hút và đầu đẩy của máy bơm.

3. Khi đường ống đi xuyên qua các khe co giãn của tòa nhà.

4. Trong môi trường có nhiệt độ làm việc thay đổi thường xuyên (chu kỳ nóng - lạnh).

Những sai lầm thường gặp khi sử dụng ống nhún lnox

• Lắp đặt sai hướng uốn: Mỗi loại ống nhún có giới hạn về độ lệch trục. Ép ống uốn quá mức sẽ làm rách gân nhún.

• Chọn sai áp lực PN: Sử dụng ống PN10 cho hệ thống PN16 sẽ gây nổ gân nhún ngay khi vận hành.

• Không tính toán độ giãn nở: Lắp ống nhún quá ngắn so với hành trình co giãn thực tế của đường ống dẫn đến việc ống bị kéo đứt.

• Chọn sai mác inox: Dùng inox 304 cho môi trường nước biển dẫn đến tình trạng gỉ sét lỗ kim chỉ sau một thời gian ngắn.

Hướng dẫn chọn mua ống nhún lnox đúng tiêu chuẩn

Để chọn được sản phẩm tối ưu, hãy thực hiện theo checklist sau:

1. Môi chất: Nước, hơi hay hóa chất? (Để chọn mác inox 304 hay 316).

2. Nhiệt độ: Nhiệt độ tối đa mà hệ thống sẽ đạt tới là bao nhiêu?

3. Áp suất: PN10, PN16 hay PN25?

4. Kiểu kết nối: Ren hay mặt bích? Tiêu chuẩn mặt bích là gì?

5. Hành trình co giãn: Cần bù bao nhiêu mm dọc trục?

Lưu ý quan trọng khi lắp đặt và bảo trì

• Tuyệt đối không kéo giãn quá mức khi lắp đặt để lấy độ khớp.

• Lắp đúng trục: Đảm bảo hai đầu ống dẫn đồng tâm nhất có thể.

• Bảo trì định kỳ: Kiểm tra các nếp gấp gân nhún xem có hiện tượng đọng rác hoặc rạn nứt bề mặt hay không.

• Sử dụng giá đỡ: Đảm bảo đường ống có các gối đỡ cố định để ống nhún làm việc đúng chức năng của nó.

Câu hỏi thường gặp (FAQ)

1. Ống nhún inox khác gì ống mềm inox bọc lưới?

Ống nhún inox tập trung vào khả năng co giãn dọc trục và bù giãn nở nhiệt nhờ cấu trúc gân nhún dày đặc. Ống mềm inox bọc lưới thường dùng để dẫn lưu chất linh hoạt và chống rung tốt hơn là bù giãn nở.

2. Ống nhún lnox có dùng được cho hơi nóng không?

Có, đây là ứng dụng phổ biến nhất. Inox chịu được nhiệt độ lên đến hàng trăm độ C mà không bị biến tính như cao su.

3. Làm sao để ống nhún không bị gỉ sét?

Bạn nên chọn inox 304 cho môi trường thông thường và inox 316 cho môi trường gần biển hoặc hóa chất.

4. Tuổi thọ của ống nhún lnox là bao lâu?

Nếu lắp đặt đúng kỹ thuật và chọn đúng thông số, ống nhún có thể hoạt động ổn định từ 10 - 20 năm.

Kết luận: Đầu tư ống nhún lnox là đầu tư cho sự an toàn

Sử dụng ống nhún lnox không chỉ đơn thuần là việc nối hai đoạn ống, mà là một giải pháp bảo hiểm cho toàn bộ tài sản kỹ thuật của bạn. Với khả năng chống rung vượt trội, bù giãn nở linh hoạt và độ bền thép không gỉ, sản phẩm này giúp giảm thiểu tối đa các rủi ro hỏng hóc, rò rỉ và chi phí sửa chữa không đáng có.
