Máy siêu âm đường ống nước là gì? Phân tích nguyên lý cốt lõi

Máy siêu âm đường ống nước là gì? Bạn đang đối mặt với tình trạng hóa đơn tiền nước tăng đột biến hàng tháng nhưng không tìm thấy dấu hiệu rò rỉ nào trên bề mặt? Những mảng tường ẩm mốc, nền nhà bị rỉ nước liên tục mà không rõ nguyên nhân đang dần phá hủy cấu trúc công trình của bạn. Tình huống tồi tệ nhất là bạn phải đối mặt với việc đục tung sàn nhà hoặc dỡ bỏ tường gạch chỉ để "mò mẫm" tìm kiếm một điểm nứt vỡ nhỏ của đường ống chạy ngầm.

Việc đục phá mù quáng không chỉ gây tốn kém chi phí sửa chữa, làm mất thẩm mỹ không gian sống mà còn mất rất nhiều thời gian để khôi phục lại hiện trạng ban đầu. Chính lúc này, công nghệ máy siêu âm đường ống trở thành "cứu cánh" hoàn hảo cho các chủ nhà và đơn vị kỹ thuật.

Với khả năng xác định chính xác vị trí rò rỉ mà không cần can thiệp thô bạo vào cấu trúc công trình, máy siêu âm đã thay đổi hoàn toàn cách chúng ta xử lý các sự cố đường ống ngầm. Hãy cùng tìm hiểu chi tiết về thiết bị này để biết tại sao đây là giải pháp đầu tư thông minh nhất hiện nay cho hệ thống cấp thoát nước.

Máy siêu âm đường ống nước là gì? Phân tích nguyên lý cốt lõi

1. Định nghĩa thiết bị

Máy siêu âm đường ống nước là một loại thiết bị điện tử chuyên dụng, sử dụng cảm biến sóng âm có độ nhạy cực cao để phát hiện các dao động hoặc tín hiệu âm thanh phát ra từ đường ống. Thiết bị này không chỉ dùng để tìm kiếm các điểm rò rỉ nước ngầm mà còn được ứng dụng rộng rãi trong việc kiểm tra dòng chảy, đo lưu lượng và đánh giá tình trạng vật liệu đường ống.

2. Nguyên lý hoạt động dựa trên sóng âm

Cơ chế vận hành của máy dựa trên việc thu thập và phân tích các dải tần số âm thanh. Khi một đường ống bị nứt hoặc vỡ, nước thoát ra ngoài dưới áp suất cao sẽ tạo ra các dao động đặc trưng và tiếng ồn (thường là âm thanh tần số cao).

Sóng siêu âm này sẽ truyền qua vật liệu (ống nhựa, ống kim loại) và xuyên qua các lớp vật chất bao quanh như đất, bê tông hoặc gạch. Đầu dò siêu âm sẽ thu nhận các tín hiệu này, khuếch đại chúng và hiển thị dưới dạng biểu đồ hoặc âm thanh qua tai nghe để người dùng xác định điểm có cường độ tín hiệu lớn nhất.

3. Bản chất quan trọng: Phân tích tín hiệu thay vì "nhìn xuyên"

Một hiểu lầm phổ biến là nghĩ rằng máy siêu âm đường ống có thể "nhìn xuyên tường" như camera X-quang. Thực tế, máy hoạt động theo nguyên lý phân tích tín hiệu âm thanh và rung động. Hiệu quả của máy phụ thuộc rất lớn vào khả năng lọc nhiễu và độ nhạy của cảm biến để tách biệt tiếng ồn rò rỉ ra khỏi tiếng ồn môi trường xung quanh.

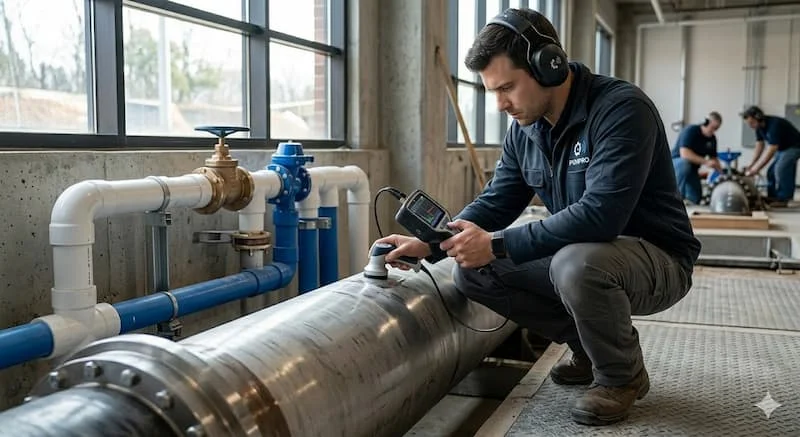

Phân tích chuyên sâu: Tại sao nên ưu tiên công nghệ siêu âm?

1. Phân loại các dòng máy siêu âm phổ biến

Tùy vào nhu cầu sử dụng chuyên biệt, máy siêu âm đường ống nước được chia thành 3 dòng chính:

• Máy dò rò rỉ siêu âm (Acoustic Leak Detector): Dùng để tìm kiếm các vị trí rò rỉ áp suất ngầm dưới đất hoặc trong tường.

• Máy đo lưu lượng siêu âm (Ultrasonic Flow Meter): Sử dụng cảm biến kẹp ngoài để đo tốc độ dòng chảy mà không cần cắt ống.

• Máy kiểm tra độ dày và khuyết tật đường ống: Sử dụng sóng siêu âm để đánh giá mức độ ăn mòn vật liệu từ bên ngoài.

2. Thông số kỹ thuật quyết định độ chính xác

Khi lựa chọn thiết bị, bạn cần đặc biệt quan tâm đến:

• Độ nhạy (Sensitivity): Khả năng thu nhận các rò rỉ cực nhỏ (pinhole leak).

• Dải tần số (Frequency Range): Giúp lọc bỏ các tiếng ồn tần số thấp từ xe cộ hoặc máy móc để tập trung vào âm thanh rò rỉ tần số cao.

• Phạm vi đo: Khoảng cách và chiều sâu tối đa mà cảm biến có thể thu tín hiệu qua các lớp vật liệu dày.

3.Giải mã khả năng phát hiện rò rỉ của sóng siêu âm

Tại sao siêu âm lại hiệu quả đến vậy? Khi nước phun ra từ một khe hở nhỏ dưới áp lực, nó tạo ra sự hỗn loạn (turbulence). Sự hỗn loạn này sinh ra các dao động sóng âm có đặc tính rất khác biệt so với dòng chảy bình thường trong ống kín.

Máy siêu âm hiện đại được trang bị các bộ lọc kỹ thuật số giúp nhận diện chính xác "dấu vân tay âm thanh" này, ngay cả khi đường ống nằm sâu dưới lớp bê tông dày 30-50cm.

Ứng dụng thực tế: Khi nào bạn cần đến máy siêu âm?

1. Các tình huống sử dụng điển hình

Việc ứng dụng máy siêu âm đường ống mang lại giá trị cao nhất trong các trường hợp:

• Nhà ở cao cấp, căn hộ chung cư: Những nơi việc đục sàn, tường gây ảnh hưởng cực lớn đến thẩm mỹ và hàng xóm.

• Nhà máy, khu công nghiệp: Hệ thống đường ống cấp nước chữa cháy hoặc nước sản xuất chạy ngầm dưới lòng đường nhựa.

• Hệ thống cấp nước đô thị: Kiểm tra rò rỉ trên các tuyến ống trục chính để giảm thiểu thất thoát nước.

2. Khi nào KHÔNG nhất thiết phải dùng máy?

Nếu rò rỉ xảy ra ở các vị trí lộ thiên, các mối nối vòi nước nhìn thấy được bằng mắt thường, hoặc hệ thống ống nước đi nổi hoàn toàn, việc sử dụng máy siêu âm là dư thừa và gây tốn kém không cần thiết.

3. Những sai lầm phổ biến khi sử dụng máy siêu âm

Nhiều người nghĩ rằng chỉ cần mua máy về áp vào tường là "điểm rò rỉ sẽ hiện lên". Thực tế, môi trường xung quanh (tiếng gió, tiếng người nói, tiếng máy bơm lân cận) có thể gây nhiễu tín hiệu.

Ngoài ra, việc chọn loại máy có tần số không phù hợp với chất liệu ống (ví dụ: ống nhựa PVC dẫn âm kém hơn ống kim loại) sẽ dẫn đến kết quả sai lệch. Kỹ năng đọc biểu đồ và lắng nghe âm thanh của kỹ thuật viên chiếm 50% sự thành công của quy trình.

Hướng dẫn lựa chọn và Checklist vận hành máy siêu âm

1. Checklist chọn mua máy siêu âm phù hợp

• [ ] Xác định mục đích: Bạn cần tìm điểm rò rỉ hay đo lưu lượng dòng chảy?

• [ ] Độ nhạy cảm biến: Chọn máy có khả năng khuếch đại tín hiệu lớn hơn 60dB nếu dùng cho ống nhựa ngầm sâu.

• [ ] Thương hiệu uy tín: Ưu tiên các dòng máy từ Đức, Nhật hoặc các hãng chuyên dụng để đảm bảo độ ổn định của bộ lọc nhiễu.

2. Các bước vận hành cơ bản để đạt hiệu quả cao nhất

Để xác định vị trí chính xác nhất, kỹ thuật viên thường thực hiện theo quy trình:

1. Khoanh vùng: Sử dụng bản vẽ kỹ thuật hoặc máy định vị đường ống để xác định lộ trình ống chạy.

2. Đặt cảm biến: Đặt đầu dò tại các vị trí dọc theo đường ống, ưu tiên các điểm tiếp xúc gần ống như van, vòi nước.

3. Phân tích cường độ: Di chuyển chậm và so sánh mức độ âm thanh/biểu đồ trên màn hình. Điểm có âm thanh tần số cao nhất chính là điểm rò rỉ.

3. Lưu ý quan trọng để tránh sai sót

• Áp suất đường ống: Để máy siêu âm hoạt động tốt, áp suất nước trong ống phải đạt tối thiểu 2-3 bar. Nếu áp suất quá yếu, tiếng ồn rò rỉ sẽ rất nhỏ và máy khó bắt được tín hiệu.

• Hiệu chuẩn: Nên hiệu chuẩn máy định kỳ để đảm bảo độ chính xác của cảm biến piezo.

FAQ - Những câu hỏi thường gặp về máy siêu âm đường ống

1. Máy siêu âm có phát hiện rò rỉ qua lớp bê tông dày không?

Có, các dòng máy chuyên dụng chất lượng cao có thể bắt được tín hiệu rò rỉ xuyên qua lớp bê tông hoặc đất sâu từ 1m đến 2m tùy thuộc vào áp lực nước.

2. Tôi có thể tự mua máy về để dò rò rỉ tại nhà không?

Bạn hoàn toàn có thể mua, tuy nhiên máy chuyên dụng có giá khá cao. Nếu chỉ sử dụng một lần, việc thuê dịch vụ dò tìm rò rỉ chuyên nghiệp sẽ kinh tế và chính xác hơn do họ có kinh nghiệm phân tích tín hiệu âm thanh.

3. Máy siêu âm có dò được rò rỉ trên ống nhựa PVC không?

Được, nhưng khó hơn ống kim loại vì nhựa PVC hấp thụ âm thanh mạnh hơn. Bạn cần một chiếc máy có bộ khuếch đại tốt và tai nghe chống ồn chuyên dụng.

4. Giá máy siêu âm đường ống nước hiện nay là bao nhiêu?

Giá dao động rất rộng, từ vài triệu đồng cho các dòng máy cầm tay cơ bản đến hàng trăm triệu đồng cho các hệ thống máy dò kỹ thuật số đa cảm biến.

5. Tại sao máy siêu âm đôi khi báo sai vị trí?

Có thể do tín hiệu âm thanh truyền dọc theo đường ống và dội lại ở các góc co hoặc mối nối, tạo ra các "điểm rò rỉ giả". Người thợ kinh nghiệm sẽ biết cách lọc các điểm này.

Kết luận

Sử dụng máy siêu âm đường ống nước không chỉ là một xu hướng công nghệ mà là một yêu cầu tất yếu trong bảo trì công trình hiện đại. Với khả năng định vị chính xác điểm sự cố mà không gây tổn hại đến kết cấu xây dựng, thiết bị này giúp các chủ đầu tư và gia đình tiết kiệm được rất nhiều chi phí phá dỡ và thời gian sửa chữa.
