Mặt bích inox JIS10K là gì?

Mặt bích inox JIS10K là gì? Trong các hệ thống đường ống công nghiệp phức tạp, việc kết nối chính xác giữa van, đường ống và các thiết bị ngoại vi là yếu tố sống còn để đảm bảo sự vận hành ổn định. Tuy nhiên, nhiều kỹ sư và đơn vị thi công thường gặp khó khăn do sự đa dạng của các tiêu chuẩn kết nối. Việc lựa chọn sai tiêu chuẩn mặt bích inox JIS 10K hoặc nhầm lẫn với các tiêu chuẩn khác có thể dẫn đến tình trạng không đồng bộ, gây rò rỉ lưu chất, tốn kém chi phí sửa chữa và làm gián đoạn sản xuất.

Hiểu rõ tiêu chuẩn mặt bích inox JIS 10K không chỉ giúp bạn đảm bảo tính tương thích của hệ thống mà còn tối ưu hóa chi phí vật tư và nhân công. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu về loại mặt bích này, từ định nghĩa kỹ thuật, các phân loại phổ biến cho đến kinh nghiệm lựa chọn chính xác nhất cho từng nhu cầu cụ thể.

Mặt bích inox JIS10K là gì?

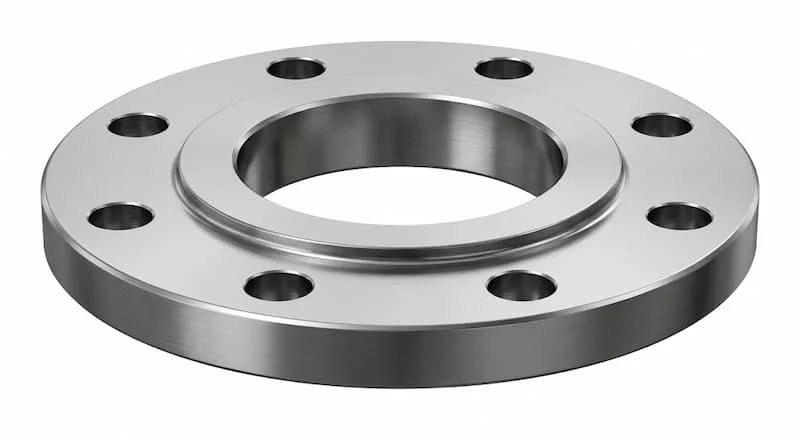

Mặt bích inox JIS 10K là loại phụ kiện kết nối đường ống được sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn công nghiệp Nhật Bản (JIS - Japanese Industrial Standards), cụ thể là tiêu chuẩn JIS B2220. Ký hiệu "JIS10K" phản ánh hai thông tin quan trọng: "JIS" là xuất xứ tiêu chuẩn và "10K" biểu thị cấp áp lực danh nghĩa, tương đương với khả năng chịu áp khoảng 10 kgf/cm² (hay 10 bar) trong điều kiện vận hành tiêu chuẩn.

Vai trò của mặt bích inox JIS 10K là tạo ra các điểm kết nối tháo rời giữa đường ống với van, máy bơm hoặc các thiết bị áp lực. Nhờ được làm từ chất liệu thép không gỉ (inox), thiết bị này không chỉ đảm bảo độ bền cơ học cao mà còn chống lại sự ăn mòn từ môi trường bên ngoài và lưu chất bên trong. Đây là "khớp nối" chiến lược giúp việc bảo trì, vệ sinh và thay thế linh kiện trong các hệ thống công nghiệp trở nên dễ dàng và nhanh chóng hơn bao giờ hết.

Nguyên lý kết nối của mặt bích inox JIS 10K

Cơ chế làm kín của mặt bích inox JIS 10K dựa trên nguyên lý ép chặt. Hai mặt bích được ghép nối với nhau thông qua một bộ bulong và đai ốc, với một tấm gioăng làm kín (gasket) được chèn vào giữa. Lực siết từ hệ thống bulong tạo ra áp suất ép lên bề mặt gioăng, lấp đầy các khoảng trống siêu nhỏ trên bề mặt bích, từ đó ngăn chặn hoàn toàn sự rò rỉ của lưu chất ra môi trường bên ngoài.

Ưu điểm vượt trội của kiểu kết nối mặt bích là tính linh hoạt. Khác với kết nối hàn cố định, kết nối mặt bích cho phép người vận hành dễ dàng tháo lắp để kiểm tra nội soi đường ống hoặc thay thế thiết bị bị hỏng mà không cần cắt phá hệ thống. Đối với các hệ thống công nghiệp lớn đòi hỏi tần suất bảo trì định kỳ, mặt bích inox JIS 10K chính là giải pháp tối ưu nhất về cả chi phí lẫn hiệu quả thời gian.

Cấu tạo của mặt bích inox JIS10K

Cấu tạo của một chiếc mặt bích đạt chuẩn mặt bích inox JIS 10K bao gồm các thành phần cơ bản được thiết kế với độ chính xác cao:

• Thân mặt bích: Thường được chế tạo từ inox 201, 304 hoặc 316. Inox 304 là lựa chọn phổ biến nhất nhờ sự cân bằng hoàn hảo giữa khả năng chống gỉ và giá thành.

• Lỗ bulong: Được gia công với kích thước, số lượng và khoảng cách (PCD) theo đúng tiêu chuẩn JIS, đảm bảo sự đồng tâm hoàn hảo khi lắp đặt.

• Mặt làm kín (Facing): Có hai dạng phổ biến là Flat Face (FF) - mặt phẳng, và Raised Face (RF) - mặt có gờ nổi để tập trung lực ép vào gioăng, giúp tăng độ kín cho hệ thống.

• Đường kính trong: Được thiết kế tương ứng với kích thước danh nghĩa (DN) của đường ống, đảm bảo lưu lượng dòng chảy không bị cản trở.

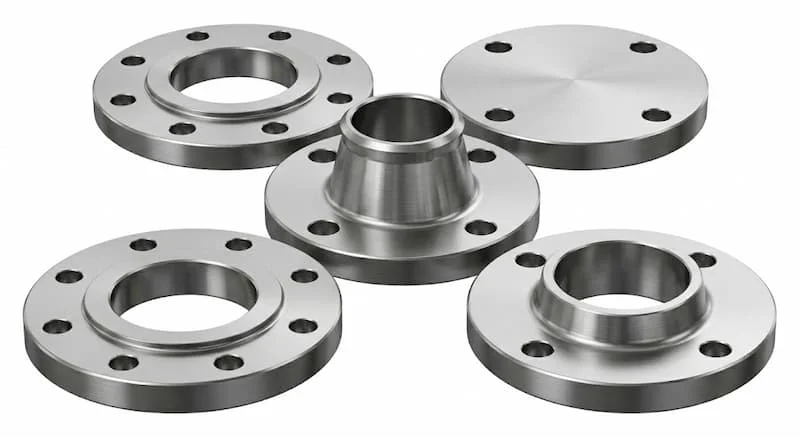

Phân loại mặt bích inox JIS 10K phổ biến

Để đáp ứng đa dạng yêu cầu từ áp suất đến vị trí lắp đặt, mặt bích inox JIS 10K được phân loại thành nhiều kiểu dáng:

• Welding Neck Flange (Mặt bích hàn cổ): Có phần cổ dài giúp giảm ứng suất tại mối hàn, chịu được áp suất cao và nhiệt độ thay đổi đột ngột. Thường dùng trong các đường ống hóa chất, dầu khí.

• Slip-On Flange (Mặt bích hàn trượt): Dễ dàng lồng vào đường ống và hàn cả trong lẫn ngoài. Đây là loại được ưa chuộng nhờ chi phí sản xuất thấp và lắp đặt đơn giản.

• Blind Flange (Mặt bích mù): Không có lỗ tâm, dùng để bịt kín đầu đường ống hoặc tạo điểm dừng trong hệ thống khi cần bảo trì, cách ly một phần đường ống.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Được thiết kế để đường ống cắm vào trong, tạo độ kín khít tuyệt đối cho các hệ thống đường ống áp suất lớn.

So sánh mặt bích inox JIS 10K với các tiêu chuẩn khác

Một trong những sai lầm lớn nhất khi lựa chọn là đánh đồng các tiêu chuẩn kết nối. Mặt bích inox JIS 10K (tiêu chuẩn Nhật) có thông số về đường kính ngoài, PCD (vòng tròn tâm bulong) và số lượng bulong khác hoàn toàn với tiêu chuẩn DIN PN10 (Đức/Châu Âu) hay ANSI Class 150 (Mỹ).

Mặc dù có cùng cấp áp lực danh nghĩa, nhưng nếu bạn cố tình lắp một mặt bích DIN vào một mặt bích JIS, các lỗ bulong sẽ không khớp nhau, dẫn đến không thể lắp đặt hoặc gây rò rỉ do gioăng không được ép đều. Chính vì vậy, việc kiểm tra kỹ thông số PCD và tiêu chuẩn kết nối trước khi mua là yêu cầu bắt buộc để tránh lãng phí.

Ứng dụng thực tế và những sai lầm cần tránh

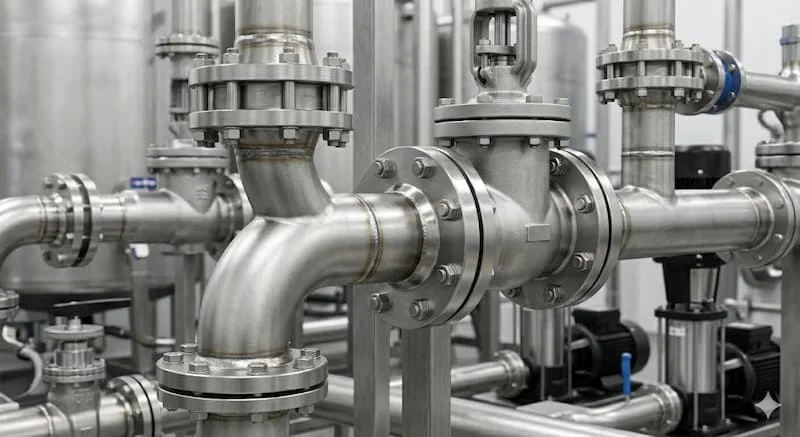

Mặt bích inox JIS 10K hiện diện khắp mọi nơi, từ hệ thống cấp nước sạch đô thị, nhà máy chế biến thực phẩm, đồ uống, đến hệ thống HVAC (điều hòa thông gió) và các nhà máy hóa chất, xử lý nước thải. Độ bền của inox 304 giúp nó trở thành vật liệu quốc dân cho hầu hết các môi trường này.

Tuy nhiên, sai lầm phổ biến nhất của người mua là chỉ quan tâm đến kích thước DN mà bỏ qua yếu tố tiêu chuẩn mặt bích, hoặc chọn sai loại gioăng làm kín (ví dụ dùng gioăng cao su cho môi trường hơi nóng thay vì gioăng amiang hoặc chì). Ngoài ra, việc siết bulong không theo trình tự đối xứng khi lắp đặt cũng là nguyên nhân hàng đầu gây vênh mặt bích và rò rỉ tại vị trí kết nối.

Câu hỏi thường gặp (FAQ)

1. Mặt bích inox JIS10K là gì?

Đây là phụ kiện kết nối đường ống inox được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản (JIS) với cấp áp lực chịu đựng danh nghĩa là 10K.

2. JIS10K tương đương bao nhiêu bar?

Cấp áp lực JIS 10K tương đương khoảng 10 kgf/cm² hay xấp xỉ 10 bar trong điều kiện vận hành tiêu chuẩn.

3. Có thể thay thế mặt bích JIS10K bằng DIN PN10 được không?

Không nên. Dù áp suất tương đương nhưng kích thước vòng tròn tâm bulong (PCD) và đường kính lỗ là khác nhau, không thể lắp lẫn.

4. Nên chọn inox 304 hay inox 316?

Inox 304 là lựa chọn phổ biến cho nước sạch, thực phẩm thông thường. Inox 316 nên được dùng cho các môi trường có tính ăn mòn cao, hóa chất hoặc nước biển.

Kết luận

Việc hiểu rõ thông số và tiêu chuẩn của mặt bích inox JIS 10K không chỉ giúp hệ thống của bạn vận hành trơn tru, không rò rỉ mà còn giúp tối ưu hóa ngân sách đầu tư ngay từ giai đoạn thiết kế. Đây là lựa chọn hàng đầu cho các đơn vị ưu tiên sự chuẩn xác và độ bền theo tiêu chuẩn công nghiệp quốc tế.
