Gate valve parts là gì?

Gate valve parts là gì? Trong các hệ thống cấp nước, dầu khí, hơi nóng và hạ tầng công nghiệp, van cổng (gate valve) là thiết bị then chốt đảm nhận nhiệm vụ đóng mở dòng chảy. Tuy nhiên, trong quá trình vận hành lâu dài, việc xảy ra rò rỉ hoặc kẹt van là khó tránh khỏi. Vấn đề nan giải là nhiều kỹ thuật viên không xác định được chính xác gate valve part nào đang gặp sự cố, dẫn đến việc chẩn đoán sai lỗi, làm tăng chi phí bảo trì, thậm chí phải thay thế toàn bộ thiết bị khi chỉ cần thay một linh kiện nhỏ.

Việc không hiểu rõ cấu tạo của van cổng còn khiến doanh nghiệp đối mặt với rủi ro dừng hệ thống ngoài ý muốn, gây thất thoát lưu chất và giảm tuổi thọ thiết bị nghiêm trọng. Bài viết này sẽ phân tích chi tiết các gate valve part, chức năng chuyên sâu của từng bộ phận và cách chúng phối hợp nhịp nhàng để tạo nên một hệ thống vận hành hoàn hảo, bền bỉ theo thời gian.

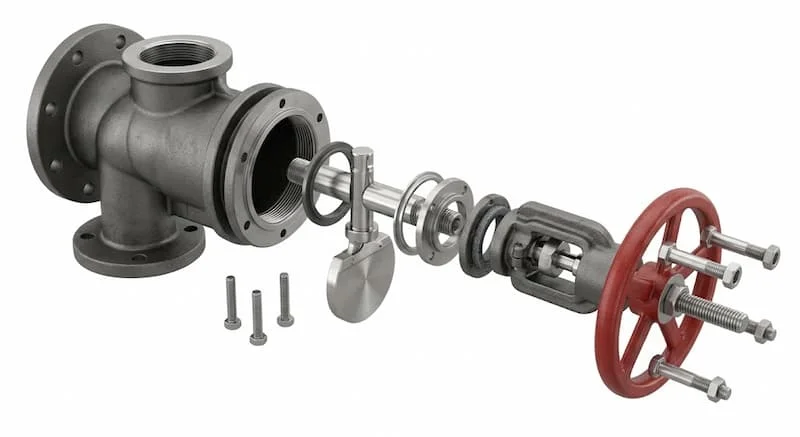

Gate valve parts là gì?

Gate valve parts là thuật ngữ chuyên ngành dùng để chỉ tập hợp toàn bộ các linh kiện cấu thành nên một bộ van cổng hoàn chỉnh. Một chiếc van cổng không đơn giản chỉ là khối kim loại, mà là sự lắp ghép chính xác của thân van, nắp van, đĩa van, trục van, tay quay và hệ thống làm kín.

Mỗi bộ phận này đảm nhận một chức năng "bất khả xâm phạm": từ việc chịu đựng áp suất hệ thống, truyền lực cơ học để đóng mở dòng chảy, cho đến việc đảm bảo độ kín tuyệt đối để ngăn chặn thất thoát. Hiểu rõ từng gate valve part không chỉ giúp bạn lựa chọn đúng sản phẩm cho nhu cầu vận hành, mà còn giúp công tác bảo trì trở nên khoa học, giảm thiểu tối đa thời gian dừng máy (downtime) của cả hệ thống.

Nguyên lý hoạt động của van cổng liên quan đến các bộ phận như thế nào?

Cơ chế vận hành của van cổng dựa trên sự phối hợp đồng bộ giữa các chi tiết. Khi người vận hành tác động lực vào tay quay, chuyển động quay tròn được truyền qua trục van (stem). Trục van sẽ chuyển hóa lực này thành chuyển động tịnh tiến, đẩy đĩa van (gate disc) nâng lên hoặc hạ xuống theo phương thẳng đứng.

Sự phối hợp giữa trục van, đĩa van và vòng làm kín (seat ring) đóng vai trò sống còn trong việc kiểm soát dòng chảy. Khi đĩa van nằm giữa hai vòng làm kín, dòng lưu chất bị chặn đứng hoàn toàn. Chính vì sự liên kết chặt chẽ này, chỉ cần một bộ phận nhỏ bị lệch hoặc mòn, toàn bộ quá trình vận hành sẽ bị ảnh hưởng, dẫn đến hiện tượng van đóng không kín hoặc bị kẹt trục.

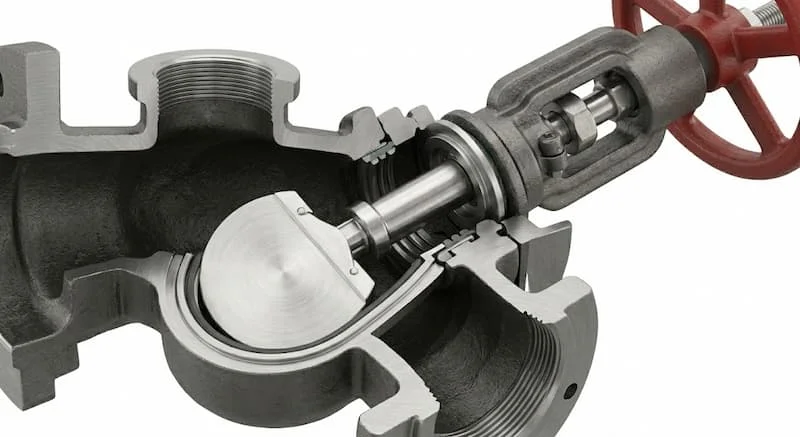

Các bộ phận chính của gate valve và chức năng chi tiết

Để làm chủ thiết bị, kỹ sư cần hiểu sâu về từng gate valve part cốt lõi:

• Valve Body (Thân van): Đây là bộ phận chính chứa toàn bộ lưu chất và chịu áp suất của toàn bộ hệ thống. Thân van thường được đúc từ gang, thép hoặc inox để đảm bảo khả năng chịu lực.

• Bonnet (Nắp van): Đóng vai trò bao bọc, bảo vệ các bộ phận chuyển động bên trong và liên kết trực tiếp với thân van để tạo thành buồng van kín.

• Gate Disc (Đĩa van): Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng lưu chất đi qua. Có ba dạng phổ biến: Solid wedge (đĩa đơn), Flexible wedge (đĩa linh hoạt) và Split wedge (đĩa tách rời).

• Stem (Trục van): Cầu nối truyền lực từ tay quay tới đĩa van. Có hai loại: Rising stem (trục nổi, dễ quan sát trạng thái van) và Non-rising stem (trục chìm, tiết kiệm không gian).

• Handwheel (Tay quay): Bộ phận điều khiển cơ học giúp người vận hành đóng/mở van dễ dàng.

• Seat Ring (Vòng làm kín): Tạo ra bề mặt tiếp xúc kín giữa thân van và đĩa van, ngăn chặn rò rỉ ở trạng thái đóng.

• Packing & Gland: Hệ thống làm kín ngăn chặn lưu chất rò rỉ quanh khu vực trục van đi qua nắp van.

Phân loại gate valve part theo vật liệu và hiệu năng

Lựa chọn vật liệu cho từng bộ phận là yếu tố tiên quyết để đảm bảo tuổi thọ thiết bị. Inox là lựa chọn hàng đầu cho các hệ thống yêu cầu chống ăn mòn cao, trong khi gang thường được ưu tiên cho các đường ống cấp nước dân dụng nhờ chi phí tối ưu. Với các ngành công nghiệp nặng yêu cầu chịu áp suất cực lớn, thép carbon luôn là tiêu chuẩn vàng.

Việc so sánh các loại đĩa van cũng mang tính chiến lược. Nếu Solid wedge có kết cấu đơn giản, bền bỉ, thì Flexible wedge lại vượt trội nhờ khả năng tự điều chỉnh để làm kín tốt hơn ngay cả khi biến dạng nhiệt. Trong khi đó, Split wedge là giải pháp tối ưu cho những hệ thống vận hành dưới áp suất cực cao, nơi yêu cầu độ khít khắt khe nhất.

Mỗi bộ phận nhỏ bé đều ảnh hưởng trực tiếp đến hiệu suất. Ví dụ, khi bộ phận packing bị mòn, rò rỉ sẽ xảy ra ngay tại vị trí trục, gây mất an toàn. Hay khi seat ring bị hư hỏng, van sẽ mất khả năng đóng kín, dẫn đến thất thoát lưu chất liên tục. Hiểu rõ điều này giúp bạn không bao giờ bỏ qua các chi tiết dù là nhỏ nhất trong quy trình bảo trì.

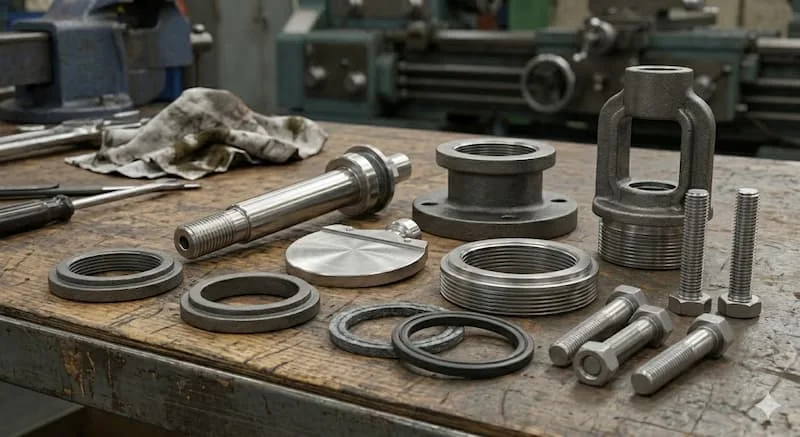

Ứng dụng thực tế và sai lầm thường gặp khi bảo trì

Việc tìm hiểu các gate valve part là cực kỳ quan trọng trong công tác bảo trì định kỳ, thiết kế hệ thống mới hoặc khi cần mua sắm phụ tùng thay thế chính xác. Sai lầm lớn nhất của nhiều kỹ thuật viên là "chỉ thay bộ phận nhìn thấy bị hỏng" mà bỏ qua nguyên nhân gốc rễ (như do trục van bị lệch dẫn đến mòn đĩa). Ngoài ra, việc siết packing quá chặt để ngăn rò rỉ cũng thường làm hỏng trục van do ma sát quá lớn. Một quy trình chuyên nghiệp đòi hỏi kiểm tra toàn diện, thay thế đúng vật liệu và tuân thủ các bước kỹ thuật chuẩn xác.

Hướng dẫn kiểm tra và Checklist bảo trì các bộ phận

Để đảm bảo thiết bị vận hành ổn định, bạn cần thực hiện quy trình kiểm tra theo các bước: (1) Kiểm tra thân van, (2) Kiểm tra nắp van, (3) Đánh giá tình trạng trục van, (4) Kiểm tra packing, (5) Đánh giá seat ring, và (6) Kiểm tra tay quay.

Checklist bảo trì gate valve part:

• [ ] Kiểm tra rò rỉ tại khớp nối và trục.

• [ ] Kiểm tra các dấu hiệu ăn mòn, oxy hóa.

• [ ] Đo độ mòn của đĩa van và vòng làm kín.

• [ ] Kiểm tra tình trạng packing (thay mới nếu bị chai cứng).

• [ ] Vệ sinh bụi bẩn và bôi trơn các chi tiết chuyển động định kỳ.

• [ ] Kiểm tra khả năng đóng mở trơn tru của tay quay.

Câu hỏi thường gặp (FAQ)

1. Gate valve parts gồm những bộ phận nào?

Một van cổng bao gồm: thân van, nắp van, đĩa van, trục van, tay quay, vòng làm kín (seat ring) và hệ thống làm kín trục (packing).

2. Bộ phận nào dễ hỏng nhất trong van cổng?

Packing (gioăng trục) và seat ring (vòng làm kín) là hai bộ phận chịu ma sát và áp lực liên tục nên thường xuyên bị mài mòn nhanh nhất.

3. Có thể thay riêng từng bộ phận không?

Có. Hầu hết các nhà sản xuất thiết kế van cổng theo dạng module, cho phép thay thế độc lập các linh kiện bị hỏng mà không cần đổi cả van.

4. Stem rising và non-rising stem khác nhau như thế nào?

Rising stem (trục nổi) sẽ nhô cao lên khi mở van giúp dễ nhận biết trạng thái, còn non-rising stem (trục chìm) giữ nguyên chiều cao, phù hợp không gian hạn chế.

Kết luận

Việc nắm vững cấu tạo và chức năng của từng bộ phận trong van cổng không chỉ giúp bạn lựa chọn đúng sản phẩm cho dự án mà còn là chìa khóa để bảo trì hiệu quả, giảm chi phí sửa chữa và kéo dài tuổi thọ thiết bị. Một thiết bị được thấu hiểu kỹ càng sẽ luôn vận hành ổn định, giúp doanh nghiệp tiết kiệm hàng ngàn đô la chi phí bảo trì mỗi năm.

Hãy theo dõi honto.vn để nhận thêm thông tin về gate valve parts!
