Ký hiệu bơm là gì? Ngôn ngữ chung của ngành nước

Ký hiệu bơm là gì? Bạn vừa mua một chiếc máy bơm mới, nhưng khi nhìn vào tấm tem bạc (nameplate) trên thân máy, bạn chỉ thấy một loạt các ký hiệu máy bơm khô khan như $Q$, $H$, $P$, $NPSH$... Những con số này dường như đang "đánh đố" người dùng. Trong thực tế, không ít trường hợp chủ nhà hoặc nhân viên kỹ thuật chọn bơm dựa trên cảm tính hoặc chỉ nhìn vào công suất (HP) mà bỏ qua các thông số còn lại.

🚨 Hậu quả là gì? Hệ thống lắp xong nhưng nước chảy nhỏ giọt, bơm không thể đẩy nước lên tầng cao, hoặc tệ hơn là máy bơm bị cháy chỉ sau vài ngày vận hành do chạy quá tải. Hiểu rõ các ký hiệu máy bơm không chỉ là công việc của kỹ sư; đó là bước bắt buộc giúp bạn tối ưu chi phí và đảm bảo an toàn cho công trình. Bài viết này sẽ phân tích chuyên sâu các ký hiệu kỹ thuật theo tiêu chuẩn ngành, giúp bạn trở thành một người tiêu dùng thông thái.

Ký hiệu bơm là gì? Ngôn ngữ chung của ngành nước

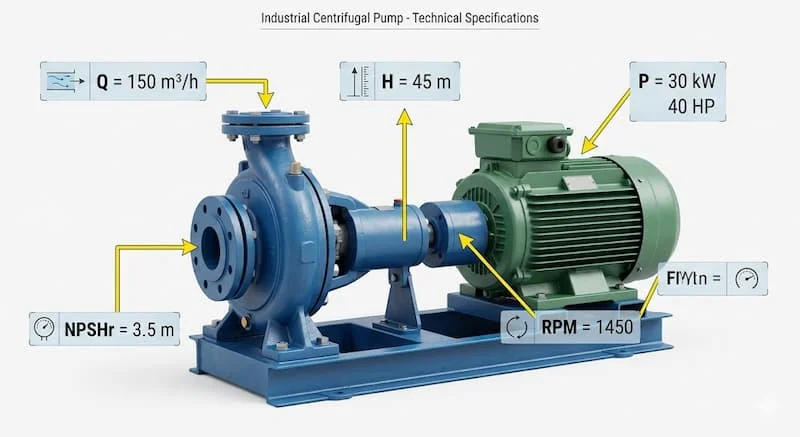

Ký hiệu máy bơm là hệ thống các thông số kỹ thuật được tiêu chuẩn hóa quốc tế, dùng để mô tả năng lực vận hành và giới hạn vật lý của một thiết bị bơm. Bạn có thể tìm thấy các thông số này tại ba vị trí quan trọng: tem nhãn dán trực tiếp trên vỏ bơm, catalogue đi kèm từ nhà sản xuất, và các bản vẽ kỹ thuật trong hồ sơ thiết kế.

Về bản chất, các ký hiệu này chính là "ngôn ngữ kỹ thuật" dùng để định lượng các giá trị như: Lưu lượng, Cột áp, Công suất và Hiệu suất. Nếu không có các ký hiệu này, việc mua bán và lắp đặt máy bơm sẽ trở thành một trò chơi may rủi. Việc đọc hiểu chúng giúp bạn xác định chính xác liệu thiết bị có đủ sức đưa nước từ điểm A đến điểm B trong khoảng thời gian mong muốn hay không.

Nguyên lý hoạt động liên quan đến thông số bơm

Máy bơm hoạt động dựa trên nguyên lý chuyển đổi năng lượng (điện năng hoặc cơ năng) thành động năng và áp suất cho chất lỏng. Mỗi ký hiệu trên thân máy thể hiện một khía cạnh của quá trình chuyển đổi này:

• Khả năng đẩy nước: Thể hiện qua cột áp (H).

• Khả năng vận chuyển: Thể hiện qua lưu lượng (Q).

• Hiệu quả vận hành: Thể hiện qua hiệu suất

👉 Insight: Hiểu ký hiệu máy bơm đồng nghĩa với việc bạn nắm giữ "bản đồ" vận hành của thiết bị, từ đó điều chỉnh hệ thống sao cho đạt điểm làm việc tối ưu nhất.

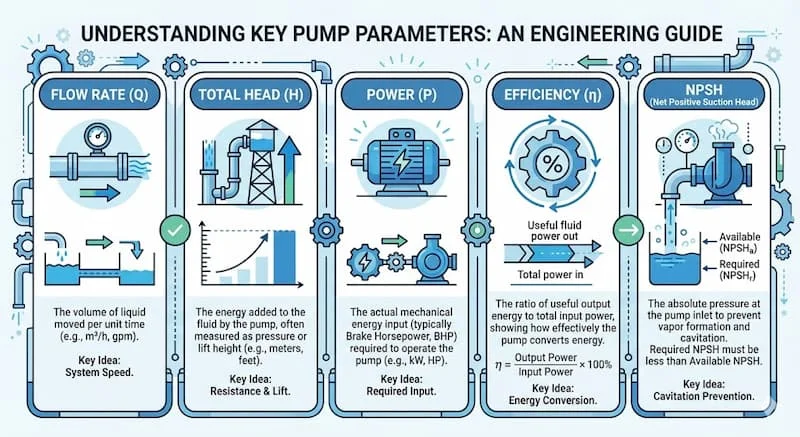

Phân tích chuyên sâu: Các ký hiệu máy bơm phổ biến và ý nghĩa kỹ thuật

Để chọn được thiết bị chuẩn xác, bạn cần bóc tách từng ký hiệu lõi. Dưới đây là phân tích chi tiết từ góc độ chuyên gia kỹ thuật:

1. Q – Lưu lượng (Flow rate)

Ký hiệu Q đại diện cho lượng chất lỏng mà máy bơm có thể vận chuyển trong một đơn vị thời gian nhất định.

• Đơn vị thường gặp: m^3/h, m^3/phút hoặc l/min (lít/phút).

• Ý nghĩa: Q xác định tốc độ cấp nước. Trong dân dụng, chúng ta thường chọn Q vừa phải để tiết kiệm điện. Trong công nghiệp hoặc phòng cháy chữa cháy (PCCC), Q là thông số ưu tiên hàng đầu để đảm bảo dập tắt hỏa hoạn hoặc cung cấp nước sản xuất liên tục.

2. H – Cột áp (Head)

Đây là thông số dễ gây nhầm lẫn nhất. H thể hiện độ cao (hoặc áp lực quy đổi ra mét nước) mà máy bơm có thể đẩy lên.

• Đơn vị: Mét ($m$).

• Lưu ý kỹ thuật: Có một mối quan hệ tỷ lệ nghịch giữa Q và H. Thông thường, khi cột áp tăng lên (đẩy càng cao), lưu lượng sẽ giảm xuống. Do đó, bạn không nên nhìn vào con số H tối đa ($H_{max}$) mà cần nhìn vào điểm làm việc thực tế trên biểu đồ đặc tính.

3. P – Công suất (Power)

Công suất thể hiện mức tiêu thụ năng lượng của động cơ để kéo đầu bơm.

• Đơn vị: $kW$ hoặc $HP$ (mã lực). Quy đổi: $1 HP \approx 0.75 kW$.

• Phân biệt: Cần phân biệt giữa công suất trên trục bơm ($P_2$) và công suất tiêu thụ điện ($P_1$). Sai lầm của nhiều người là chỉ chọn bơm có HP lớn vì nghĩ nó "mạnh", dẫn đến lãng phí điện năng không cần thiết.

4. NPSH – Độ hút tối đa và hiện tượng xâm thực

NPSH (Net Positive Suction Head) là thông số cực kỳ quan trọng trong các hệ thống bơm hút sâu hoặc bơm hóa chất nóng.

• Nếu áp suất tại cửa hút thấp hơn áp suất hóa hơi của chất lỏng, các bong bóng khí sẽ hình thành và nổ tung khi vào buồng bơm, gây ra hiện tượng xâm thực (cavitation).

• Hiện tượng này làm rỗ cánh quạt, gây tiếng ồn cực lớn và làm cháy phớt bơm nhanh chóng.

5. E(Efficiency) – Hiệu suất

Ký hiệu này thường được ghi dưới dạng phần trăm (%). Nó cho biết bao nhiêu phần trăm năng lượng điện được chuyển hóa thành công năng của dòng nước. Một chiếc bơm có hiệu suất cao đồng nghĩa với việc ít tỏa nhiệt hơn và bền bỉ hơn.

6. RPM – Tốc độ quay (Revolutions Per Minute)

Tốc độ vòng quay của trục động cơ (thường là 1450 rpm hoặc 2900 rpm). Tốc độ càng cao, máy bơm càng nhỏ gọn nhưng thường ồn hơn và nhanh mòn các bộ phận cơ khí hơn so với bơm tốc độ thấp.

So sánh các thông số: Hiểu đúng để chọn đúng

Bảng dưới đây giúp bạn đối chiếu nhanh các thông số để tránh những sai lầm phổ biến:

👉 Chiến lược chọn bơm: Không có máy bơm "tốt nhất" toàn diện, chỉ có máy bơm có các thông số phù hợp nhất với nhu cầu thực tế của bạn.

Tại sao phải hiểu ký hiệu bơm trước khi mua?

Việc "đọc vị" được các ký hiệu này đóng vai trò quyết định đến 80% hiệu quả của hệ thống nước. Nếu bỏ qua, bạn sẽ đối mặt với:

1. Cháy động cơ: Chọn bơm có cột áp thấp cho một tòa nhà cao tầng khiến bơm luôn chạy trong tình trạng quá tải (chạy tại điểm cuối của đường đặc tính).

2. Lãng phí chi phí vận hành: Một chiếc bơm công suất lớn nhưng hiệu suất thấp sẽ ngốn hàng triệu đồng tiền điện mỗi tháng một cách vô ích.

3. Hư hỏng hệ thống ống: Áp lực (H) quá lớn so với sức chịu đựng của đường ống có thể gây bục, vỡ ống ngầm.

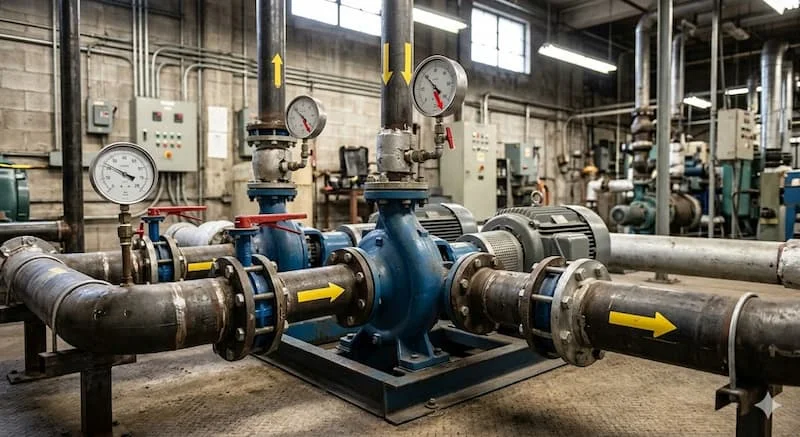

Ứng dụng thực tế và Checklist lựa chọn

Khi nào bạn cần đọc kỹ hiệu bơm?

• Mua mới: Để so sánh giữa các thương hiệu (ví dụ: Pentax, Ebara, Wilo).

• Thay thế cũ: Cần đọc thông số bơm cũ để mua thiết bị tương đương hoặc cải tiến hơn.

• Thiết kế hệ thống: Kỹ sư dựa vào Q và H để tính toán đường kính ống dẫn.

Sai lầm thường gặp khi đọc thông số

• Chỉ nhìn công suất (P): Đây là sai lầm của 70% người dùng phổ thông. P chỉ nói lên mức tốn điện, không nói lên khả năng đẩy nước hiệu quả.

• Bỏ qua tổn thất đường ống: Nhiều người thấy nhà cao 10m nên mua bơm $H=10m$. Thực tế, do ma sát đường ống và co cút, bạn phải cộng thêm 20-30% dự phòng.

• Nhầm lẫn đơn vị: Nhầm giữa $m^3/h$ và $l/min$ dẫn đến tính toán lưu lượng sai gấp nhiều lần.

Checklist chọn bơm chuẩn kỹ thuật

1. ✅ Xác định mục đích: Bơm nước sạch, bơm nước thải hay bơm tăng áp?

2. ✅ Tính toán Q: Tổng nhu cầu nước của gia đình/nhà máy trong 1 giờ là bao nhiêu?

3. ✅ Tính toán H: Chiều cao từ bể dưới lên bể trên + tổn thất áp suất dọc đường ống.

4. ✅ Kiểm tra nguồn điện: Bơm dùng điện 1 pha (220V) hay 3 pha (380V)?

5. ✅ Xem đường đặc tính (Curve): Đảm bảo điểm làm việc nằm trong khoảng giữa của đồ thị để có hiệu suất tốt nhất.

FAQ - Câu hỏi thường gặp về ký hiệu bơm

1. Ký hiệu bơm Q là gì?

Q là ký hiệu của lưu lượng (Flow rate), thể hiện khối lượng chất lỏng mà máy bơm có thể di chuyển trong một đơn vị thời gian (ví dụ: $m^3/h$).

2. H và Q cái nào quan trọng hơn?

Cả hai đều quan trọng như nhau. Bạn cần H đủ để đưa nước đến nơi và Q đủ để đáp ứng nhu cầu sử dụng tại nơi đó. Chúng luôn có mối quan hệ ràng buộc lẫn nhau trên biểu đồ đặc tính.

3. NPSH là gì và có cần quan tâm không?

NPSH là thông số chống xâm thực. Bạn cực kỳ cần quan tâm nếu đặt máy bơm cao hơn nguồn nước (hút âm) hoặc bơm nước nóng để tránh hỏng cánh bơm.

4. Có thể chọn bơm chỉ dựa vào công suất (P) không?

Tuyệt đối không. Công suất chỉ phản ánh lượng điện tiêu thụ. Hai máy bơm có cùng công suất 2HP có thể có lưu lượng và cột áp hoàn toàn khác nhau tùy vào thiết kế cánh.

Kết luận

Ký hiệu bơm không phải là những mã số bí mật, chúng là những chỉ số minh bạch giúp bạn làm chủ thiết bị của mình. Việc dành ra 5 phút để tìm hiểu ý nghĩa của Q, H, P sẽ giúp bạn tiết kiệm được hàng triệu đồng tiền điện, chi phí sửa chữa và thời gian bảo trì sau này.
