Khớp nối chữ T inox là gì?

Khớp nối chữ T inox là phụ kiện dùng để chia nhánh trong hệ thống đường ống. Vị trí nào cần tách một tuyến chính thành hai hướng, hoặc tạo nhánh vuông góc, thì vị trí đó cần đến tê. Tuy nhiên, không phải loại nào cũng phù hợp với mọi hệ thống.

Chọn sai thường dẫn đến những vấn đề sau:

• Sai kích thước: phụ kiện không tương thích với đường ống hiện có.

• Sai kiểu kết nối: khó lắp đặt, phải sửa lại hệ thống.

• Sai mác inox: giảm độ bền trong môi trường ăn mòn.

• Bỏ qua áp suất, nhiệt độ: phụ kiện không đáp ứng điều kiện vận hành thực tế.

Bài viết này đi từ khái niệm, cấu tạo, phân loại đến cách lựa chọn, giúp bạn chọn đúng ngay từ đầu.

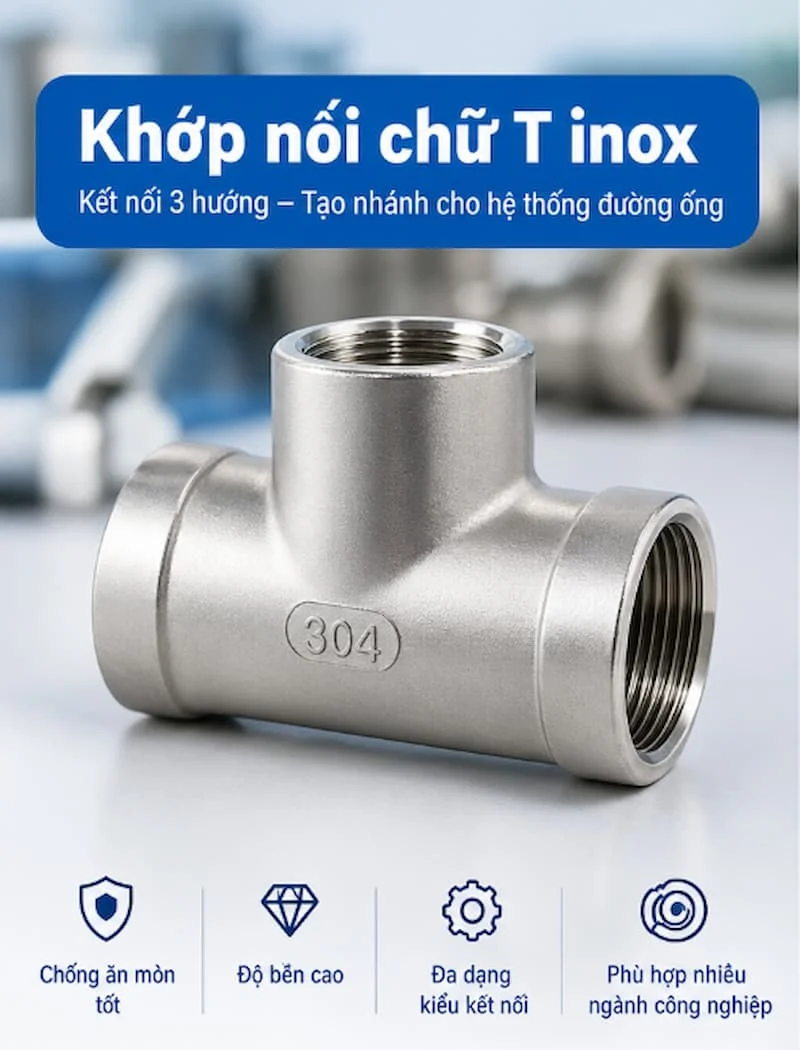

Khớp nối chữ T inox là gì?

Khớp nối chữ T inox là phụ kiện đường ống có hình dạng chữ T, dùng để kết nối và tạo nhánh giữa các đoạn ống trong cùng một hệ thống. Phụ kiện thường được chế tạo từ thép không gỉ như inox 304 hoặc inox 316, và kết nối bằng ren, hàn hoặc clamp tùy thiết kế.

Phụ kiện có 3 đầu kết nối: hai đầu nằm trên đường ống chính, một đầu tạo nhánh. Chức năng chính là phân nhánh, kết nối và thay đổi hướng dòng chảy. Khác với co 90° chỉ đổi hướng, tê tạo thêm một nhánh mà vẫn giữ nguyên tuyến chính.

Cấu tạo cơ bản

• Thân phụ kiện: phần chịu lực và định hình dòng chảy.

• Các đầu kết nối: ren, hàn hoặc clamp tùy loại.

• Bề mặt inox: ảnh hưởng đến khả năng chống ăn mòn, vệ sinh và ngoại quan.

• Gioăng, đai siết: chỉ có ở loại clamp.

Nguyên lý hoạt động của khớp nối chữ T lnox

Để chọn đúng, cần hiểu vì sao hình chữ T được dùng, chứ không chỉ nhìn hình dạng. Phụ kiện này phục vụ ba tình huống chính:

• Chia dòng: một đường ống chính tách thành hai hướng.

• Gom dòng: hai nhánh nhập về một đường chính, tùy thiết kế và chiều dòng chảy.

• Kết nối hệ thống: tạo điểm giao giữa các đường ống cùng hoặc khác kích thước.

Hình chữ T được dùng rộng rãi vì tạo được nhánh 90°, cho phép nhánh bằng hoặc nhỏ hơn đường chính, và dễ kết hợp với van, thiết bị hoặc đường ống phụ. Nhờ vậy nó phù hợp với nhiều cấu hình khác nhau.

Cần lưu ý: không phải khớp nối nào cũng phù hợp với mọi chiều dòng chảy hay mức áp suất. Khả năng làm việc phụ thuộc vào thiết kế và tiêu chuẩn cụ thể của từng sản phẩm.

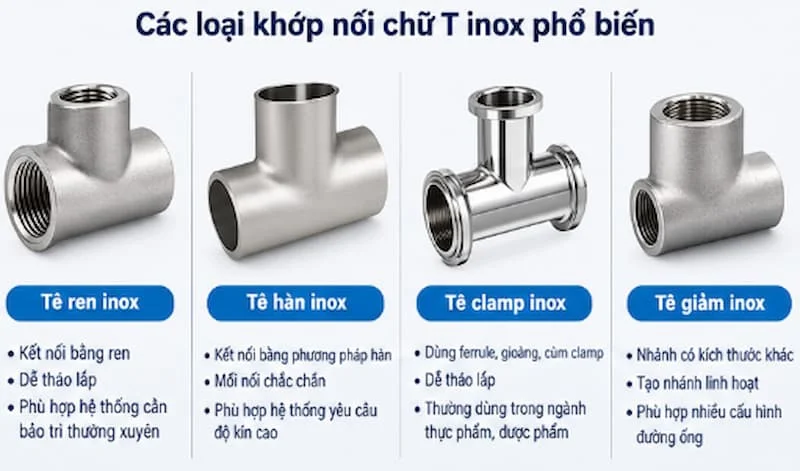

Các loại khớp nối chữ T lnox phổ biến

Nhiều người chỉ phân loại theo hình dáng. Thực tế, phương pháp kết nối và kích thước mới quyết định loại phù hợp.

1. Tê inox ren
Kết nối bằng ren, dễ tháo lắp, phù hợp hệ thống cần bảo trì hoặc thay thế. Khi chọn cần chú ý ren trong hay ren ngoài, kích thước ren và khả năng làm kín.

2. Tê inox hàn
Nối trực tiếp với ống bằng phương pháp hàn, tạo mối nối cố định và chắc chắn. Đổi lại, loại này cần quy trình thi công phù hợp và khó tháo dỡ về sau.

3. Tê inox clamp
Dùng ferrule, gioăng và cùm clamp. Loại này dễ tháo lắp, thường được cân nhắc cho hệ thống cần vệ sinh hoặc bảo trì thường xuyên.

4. Tê giảm
Nhánh có kích thước khác đường chính. Ví dụ: tê đều DN25 × DN25 × DN25, tê giảm DN50 × DN50 × DN25.

Thông số khớp nối chữ T lnox cần quan tâm

Trước khi đặt hàng, hãy đối chiếu các thông số sau:

Inox 304 và inox 316 khác nhau thế nào?

Inox 304 phổ biến và phù hợp nhiều ứng dụng thông thường. Inox 316 thường được chọn khi cần khả năng chống ăn mòn cao hơn, đặc biệt ở môi trường có chloride. Tuy vậy, 316 không phải lúc nào cũng "tốt hơn". Lựa chọn nên dựa trên môi trường và yêu cầu kỹ thuật, tránh trả thêm chi phí cho mức chống ăn mòn mà hệ thống không cần.

Khớp nối chữ T lnox khác gì co, cút và các phụ kiện khác?

Phần lớn nhầm lẫn khi chọn phụ kiện đến từ việc chưa rõ chức năng chính của từng loại:

Cách xác định nhanh:

• Cần thêm nhánh → xem xét tê.

• Chỉ cần đổi hướng → xem xét co.

• Nối thẳng hai đoạn ống → xem xét măng sông.

• Nhánh khác kích thước đường chính → xem xét tê giảm.

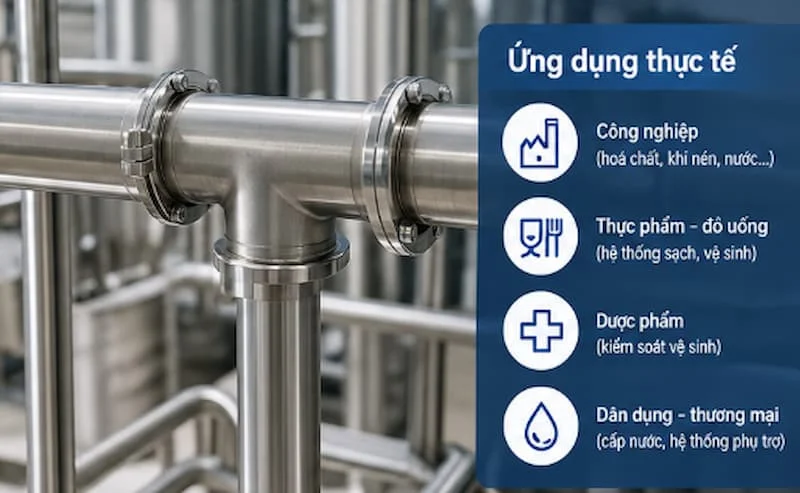

Khớp nối chữ T lnox được sử dụng ở đâu?

• Hệ thống đường ống công nghiệp: phân nhánh, dẫn nước, khí nén và một số môi chất phù hợp với vật liệu và tiêu chuẩn phụ kiện.

• Thực phẩm, đồ uống: cần đường ống dễ vệ sinh. Kết nối clamp thuận tiện cho tháo lắp và làm sạch định kỳ.

• Dược phẩm: yêu cầu kiểm soát vệ sinh và vật liệu chặt chẽ.

• Cấp nước dân dụng, thương mại: hệ thống cấp nước và các đường phụ trợ cần độ bền và ngoại quan tốt.

Mức phù hợp với từng ngành còn tùy tiêu chuẩn của sản phẩm cụ thể, nên hãy kiểm tra tài liệu kỹ thuật thay vì mặc định.

Những sai lầm thường gặp khi chọn khớp nối chữ T lnox

Sai lầm 1: Chỉ nhìn kích thước, bỏ qua kiểu kết nối. Cùng là ống ren không có nghĩa mọi tê ren đều lắp vừa.

Sai lầm 2: Chọn inox chỉ dựa vào giá. Vật liệu rẻ hơn nhưng không hợp môi trường có thể phải thay sớm, chi phí cuối cùng thường cao hơn.

Sai lầm 3: Không kiểm tra áp suất và nhiệt độ. Kích thước vừa chưa chắc đáp ứng được điều kiện vận hành.

Sai lầm 4: Không xác định tê đều hay tê giảm. Nhánh khác kích thước cần cấu hình khác. Đặt nhầm là phải đổi hàng, chậm tiến độ.

Sai lầm 5: Không kiểm tra tiêu chuẩn. Điều này đặc biệt quan trọng khi phụ kiện phải đồng bộ với thiết bị hoặc hệ thống hiện hữu.

Cách chọn khớp nối chữ T lnox phù hợp

Làm theo 6 bước sau để giảm rủi ro chọn sai:

1. Xác định môi chất: nước, khí, hóa chất hay môi chất khác.

2. Xác định vật liệu: inox 304, 316 hoặc vật liệu theo yêu cầu kỹ thuật.

3. Đo kích thước ống: DN, đường kính, độ dày nếu cần và kích thước nhánh.

4. Xác định kiểu kết nối: ren, hàn, clamp hoặc kiểu khác theo hệ thống.

5. Kiểm tra điều kiện vận hành: áp suất, nhiệt độ, môi trường ăn mòn.

6. Kiểm tra tiêu chuẩn và nguồn gốc: quy cách rõ ràng, thông tin vật liệu, tài liệu kỹ thuật và tiêu chuẩn sản xuất, kiểm tra phù hợp.

Lợi ích thực tế của việc làm đúng quy trình này là giảm rủi ro đổi trả, tránh gián đoạn thi công và giúp hệ thống vận hành ổn định lâu dài.

Lưu ý khi lắp đặt và sử dụng khớp nối chữ T lnox

Một phụ kiện tốt nhưng lắp sai kỹ thuật vẫn có thể gây rò rỉ hoặc giảm tuổi thọ hệ thống. Cần chú ý:

• Làm sạch đầu ống trước khi kết nối và kiểm tra kích thước trước khi lắp.

• Kết nối ren: kiểm tra ren và vật liệu làm kín, không siết quá mức.

• Kết nối clamp: kiểm tra gioăng, ferrule và cùm.

• Kết nối hàn: áp dụng quy trình hàn phù hợp với vật liệu.

• Kiểm tra rò rỉ sau khi lắp và vận hành thử trước khi đưa hệ thống vào tải đầy đủ.

Câu hỏi thường gặp về khớp nối chữ T lnox

Khớp nối chữ T inox dùng để làm gì?

Dùng để kết nối và tạo nhánh giữa các đoạn ống, thường là một nhánh vuông góc với đường ống chính.

Inox 304 và 316 khác nhau thế nào?

Cả hai đều là thép không gỉ nhưng có thành phần và khả năng chống ăn mòn khác nhau. Việc chọn phụ thuộc môi trường sử dụng và yêu cầu kỹ thuật.

Nên chọn tê ren hay tê hàn?

Tùy thiết kế hệ thống. Ren thuận tiện tháo lắp. Hàn tạo mối nối cố định và cần quy trình thi công phù hợp.

Khớp nối chữ T lnox có những kích thước nào?

Tùy nhà sản xuất và tiêu chuẩn sản phẩm, thường thể hiện theo DN, đường kính ống hoặc kích thước ren.

Làm sao chọn đúng?

Cần xác định tối thiểu vật liệu, kích thước, kiểu kết nối, môi chất, áp suất và nhiệt độ làm việc.

Kết luận

Khớp nối chữ T lnox là phụ kiện tạo nhánh quan trọng của hệ thống đường ống. Bốn điểm cần nhớ:

• Phụ kiện có nhiều dạng kết nối: ren, hàn, clamp.

• Inox 304 hoặc 316 cần chọn dựa trên môi trường sử dụng.

• Kích thước, áp suất, nhiệt độ và tiêu chuẩn là những yếu tố không nên bỏ qua.

• Lắp đặt đúng kỹ thuật quyết định độ bền của cả hệ thống.

Bạn đang cần chọn khớp nối chữ T lnox cho một hệ thống cụ thể? Hãy xác định trước kích thước ống, vật liệu, kiểu kết nối và điều kiện vận hành, sau đó đối chiếu với thông số từng sản phẩm. Liên hệ để được tư vấn quy cách phù hợp với hệ thống của bạn.
