Gate Valve DN20: Giải Pháp Đóng Ngắt Lưu Chất Tối Ưu Cho Đường Ống Nhỏ

Gate valve DN20 là gì? Trong quá trình lắp đặt và vận hành hệ thống cấp thoát nước gia đình hoặc các công trình dân dụng, một tình huống thực tế mà nhiều người gặp phải là hiện tượng van bị rò rỉ hoặc đóng không kín chỉ sau một thời gian ngắn sử dụng. Điều này không chỉ gây lãng phí nước, làm tăng hóa đơn hàng tháng mà còn tiềm ẩn nguy cơ thấm dột, hư hỏng hạ tầng.

Nguyên nhân cốt lõi của vấn đề thường nằm ở việc chọn sai kích thước danh nghĩa (DN) hoặc sử dụng loại van không phù hợp với đặc thù dòng chảy. Việc thay thế một chiếc van bị lỗi trong hệ thống đã hoàn thiện thường rất tốn kém và phức tạp. Chính vì vậy, hiểu đúng về gate valve DN 20 – một trong những loại van phổ biến nhất cho đường ống cỡ nhỏ – là chìa khóa để đảm bảo sự bền bỉ và ổn định cho hệ thống nước của bạn. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ cấu tạo đến kinh nghiệm lựa chọn loại van cổng này một cách hiệu quả nhất.

Gate valve DN20 là gì?

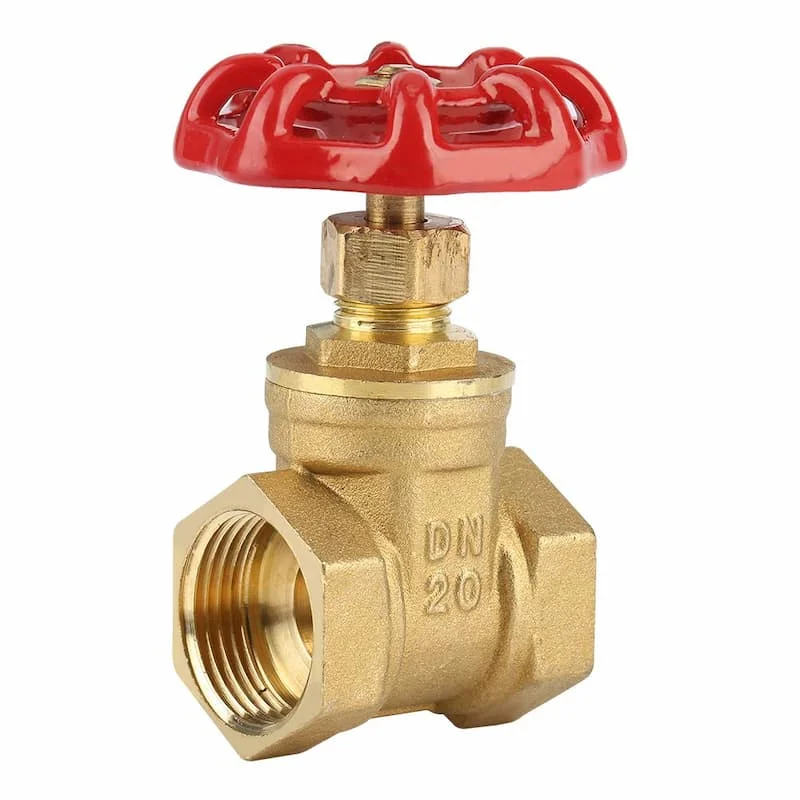

Gate valve DN 20 (hay còn gọi là van cổng DN20) là một loại thiết bị cơ khí được sử dụng rộng rãi để kiểm soát việc đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Ký hiệu DN20 đại diện cho kích thước danh nghĩa (Diameter Nominal) là 20mm, tương đương với kích thước hệ inch là 3/4 inch. Đây là kích thước tiêu chuẩn cho các đường ống cấp nước nhánh trong nhà hoặc hệ thống tưới tiêu nhỏ.

Đặc điểm quan trọng nhất của gate valve DN 20 chính là cơ chế đóng ngắt bằng đĩa van phẳng (cổng). Khi van ở trạng thái mở hoàn toàn, đĩa van được nâng lên hết mức, cho phép lưu chất đi qua mà gần như không gặp phải lực cản nào, giúp bảo toàn lưu lượng và áp suất. Tuy nhiên, một quy tắc kỹ thuật "bất di bất dịch" là loại van này không được dùng để điều tiết dòng chảy (mở một nửa) vì áp lực nước sẽ nhanh chóng làm mài mòn đĩa van, dẫn đến mất khả năng đóng kín về sau.

Nguyên lý hoạt động của gate valve DN20

Về mặt cấu tạo, một chiếc gate valve DN 20 tiêu chuẩn bao gồm các bộ phận chính: đĩa van (cánh cổng), trục van (ty van), nắp van, thân van và tay quay (vô lăng).

Cơ chế vận hành của van dựa trên chuyển động tịnh tiến lên xuống:

• Khi xoay tay quay theo chiều kim đồng hồ: Trục van sẽ truyền lực đẩy đĩa van xuống dưới. Đĩa van sẽ chèn chặt vào phần ghế van (seat) nằm trong thân van, chặn đứng hoàn toàn dòng lưu chất.

• Khi xoay tay quay ngược chiều kim đồng hồ: Trục van kéo đĩa van đi lên, nằm gọn trong nắp van, giải phóng không gian cho dòng chảy lưu thông.

Tại sao thiết kế này lại được ưa chuộng?

Thứ nhất, đĩa van khi hạ xuống sẽ ép chặt vào bề mặt làm kín giúp ngăn rò rỉ cực tốt. Thứ hai, thiết kế cơ khí đơn giản, ít chi tiết chuyển động phức tạp giúp van cổng DN20 cực kỳ bền bỉ và ít khi bị hỏng hóc vặt dưới tác động của áp lực nước thông thường.

Phân loại gate valve DN20 phổ biến

Dù có cùng kích thước DN20, nhưng tùy vào môi trường sử dụng mà van được chia thành nhiều loại khác nhau:

1. Phân loại theo vật liệu

• Van đồng (Brass/Bronze): Đây là loại phổ biến nhất cho hệ thống dân dụng nhờ khả năng chống rỉ sét tốt, giá thành hợp lý và độ dẻo dai cao.

• Van Inox (Stainless Steel): Thường dùng cho môi trường hóa chất hoặc nước sạch yêu cầu tiêu chuẩn vi sinh cao. Độ bền cực cao nhưng giá thành cũng đắt nhất.

• Van gang (Cast Iron): Thường ít gặp ở kích thước DN20 hơn vì gang giòn, chủ yếu dùng cho các hệ thống công nghiệp lớn.

2. Phân loại theo kiểu kết nối

• Kết nối ren: Với kích thước nhỏ như DN20, đại đa số các công trình đều sử dụng van nối ren (ren trong) để thuận tiện cho việc lắp đặt và thay thế thủ công.

• Kết nối mặt bích: Thường chỉ dùng trong các hệ thống yêu cầu áp suất cao hơn hoặc đồng bộ với đường ống công nghiệp.

3. Phân loại theo cấu tạo trục

• Ty nổi: Trục van sẽ trồi lên khi mở van, giúp dễ dàng quan sát trạng thái đóng/mở từ xa.

• Ty chìm: Trục van nằm gọn bên trong thân, tiết kiệm diện tích lắp đặt, rất phù hợp cho không gian hẹp như hộp kỹ thuật.

Thông số kỹ thuật quan trọng của gate valve DN20

Để tránh việc mua nhầm loại van dẫn đến giảm tuổi thọ hệ thống, bạn cần đặc biệt lưu tâm đến các thông số sau:

• Kích thước: DN20 (~3/4 inch - Phi 27mm).

• Áp lực làm việc (Pressure Rating): Thông thường là PN10 hoặc PN16 (tương đương áp suất 10kg/cm² hoặc 16kg/cm²). Đối với nhà cao tầng, việc chọn van PN16 là bắt buộc để chịu được áp suất cột nước.

• Nhiệt độ làm việc: Van đồng tiêu chuẩn thường chịu được đến 120°C, trong khi van inox có thể chịu nhiệt cao hơn.

• Vật liệu làm kín: Thường là PTFE hoặc cao su chịu nhiệt EPDM để đảm bảo độ kín tuyệt đối.

Insight chuyên gia: Sử dụng van có thông số PN thấp hơn áp suất thực tế của bơm tăng áp là nguyên nhân hàng đầu khiến van bị nứt vỡ hoặc biến dạng đĩa van chỉ sau vài tuần sử dụng.

So sánh gate valve DN20 với ball valve DN20

Nhiều người thường nhầm lẫn giữa van cổng và van bi (ball valve). Dưới đây là bảng so sánh giúp bạn chọn đúng thiết bị:

Kết luận: Nếu bạn cần một loại van để khóa nước tổng khi cần sửa chữa (vốn rất ít khi thao tác), gate valve DN 20 là lựa chọn bền bỉ nhất. Nếu cần đóng mở thường xuyên, hãy cân nhắc van bi.

Tại sao nên dùng gate valve DN20 cho hệ thống của bạn?

Việc lựa chọn gate valve DN20 mang lại những giá trị thực tế vượt trội cho chủ đầu tư và người sử dụng:

1. Độ bền vượt thời gian: Do đĩa van chuyển động vuông góc với dòng chảy, lực tác động lên trục van được phân bổ đều, giúp van không bị lỏng lẻo hay biến dạng theo thời gian.

2. Ít hao mòn bề mặt làm kín: Khi mở hoàn toàn, đĩa van không hề tiếp xúc với dòng chảy, loại bỏ hiện tượng bị mài mòn do cát sỏi hay tạp chất trong nước.

3. Phù hợp với hệ thống ổn định: Mang lại sự yên tâm tuyệt đối cho các vị trí khóa chặn quan trọng trong nhà hoặc các hệ thống HVAC (điều hòa thông gió).

Ứng dụng thực tế và những sai lầm thường gặp

Gate valve DN 20 thường được tìm thấy tại:

• Đầu vào của bồn nước gia đình.

• Các nhánh cấp nước cho nhà vệ sinh, khu vực bếp.

• Hệ thống tưới nhỏ giọt hoặc phun sương sân vườn.

• Đường ống dẫn hơi nóng trong các hệ thống sưởi quy mô nhỏ.

Tuy nhiên, hãy tránh những sai lầm sau:

• Dùng để điều tiết dòng chảy: Đây là lỗi phổ biến nhất. Việc để van hé mở sẽ tạo ra dòng xoáy cực mạnh cắt qua đĩa van, khiến van bị hỏng và không thể đóng kín sau này.

• Chọn sai vật liệu: Dùng van đồng cho môi trường nước biển hoặc hóa chất sẽ khiến van bị ăn mòn điện hóa cực nhanh.

• Lắp sai chiều: Một số loại van cổng có yêu cầu về hướng dòng chảy để đạt độ kín tối ưu, hãy kiểm tra mũi tên trên thân van.

• Mua hàng trôi nổi: Van kém chất lượng thường có thân mỏng, dễ nứt khi siết ren hoặc đĩa van bằng hợp kim tạp chất dễ bị oxy hóa.

Cách chọn gate valve DN 20 phù hợp (Checklist)

Để đảm bảo chọn được sản phẩm ưng ý, hãy áp dụng checklist sau:

• [ ] Mục đích: Chỉ dùng để đóng hoặc mở hoàn toàn.

• [ ] Vật liệu: Ưu tiên đồng cho nước sinh hoạt, inox cho môi trường khắc nghiệt.

• [ ] Kiểm tra áp lực: Đảm bảo PN phù hợp với hệ thống bơm.

• [ ] Kiểu ren: Kiểm tra ren trong hay ren ngoài để mua phụ kiện kết nối tương ứng.

• [ ] Thương hiệu uy tín: Chọn các hãng có tên tuổi để đảm bảo hàm lượng đồng đúng tiêu chuẩn và chế độ bảo hành rõ ràng.

FAQ – Giải đáp thắc mắc thường gặp

❓ DN20 là bao nhiêu inch?

DN20 tương đương với ống 3/4 inch, thường dùng cho đường ống có đường kính ngoài khoảng 27mm.

❓ Gate valve DN 20 có điều chỉnh to nhỏ được không?

Không. Van cổng chỉ dùng để đóng hoặc mở hoàn toàn. Nếu muốn điều chỉnh to nhỏ, bạn nên dùng van cầu (globe valve).

❓ Nên chọn van cổng đồng hay inox?

Nếu dùng cho nước sạch gia đình thông thường, van đồng là đủ và kinh tế. Nếu dùng cho nước nóng nhiệt độ rất cao hoặc hóa chất, inox là lựa chọn tốt nhất.

❓ Tại sao van cổng của tôi bị kẹt không xoay được?

Thường do cặn bẩn tích tụ hoặc rỉ sét ở trục van. Bạn có thể tra một ít dầu bôi trợn hoặc sử dụng dung dịch chuyên dụng để xử lý, nhưng tốt nhất là nên bảo trì định kỳ.

Kết luận

Gate valve DN 20 là một mắt xích nhỏ nhưng cực kỳ quan trọng trong sơ đồ cấp nước. Việc lựa chọn đúng loại vật liệu, hiểu rõ nguyên lý hoạt động và tuân thủ các quy tắc lắp đặt sẽ giúp bạn sở hữu một hệ thống đường ống ổn định, bền bỉ và không rò rỉ. Đừng vì tiết kiệm một khoản nhỏ mà chọn những loại van kém chất lượng, vì chi phí sửa chữa sau này sẽ lớn hơn gấp nhiều lần.
