Bích Thép DN100: Thông Số Kỹ Thuật, Tiêu Chuẩn Và Kinh Nghiệm Lựa Chọn Từ Chuyên Gia

Bích thép DN100 là gì? Trong quá trình thi công và lắp đặt các hệ thống đường ống công nghiệp, một tình huống "dở khóc dở cười" mà nhiều kỹ sư hiện trường thường xuyên gặp phải chính là việc lắp đặt mặt bích không khớp. Bạn có một đường ống kích thước lớn, một chiếc van tiêu chuẩn, nhưng khi đưa bích thép DN 100 vào để kết nối thì các lỗ bu lông lại lệch nhau hoàn toàn, hoặc mặt tiếp xúc không thể ép kín.

Sai lầm này thường bắt nguồn từ việc không hiểu rõ bản chất của ký hiệu DN100 cũng như sự khác biệt giữa các hệ tiêu chuẩn kỹ thuật quốc tế. Việc chọn sai tiêu chuẩn mặt bích không chỉ gây lãng phí thời gian, kinh phí do phải mua mới mà còn tiềm ẩn rủi ro rò rỉ, mất an toàn cho toàn bộ hệ thống áp lực. Để giúp bạn tránh những lỗi thi công đáng tiếc, bài viết này sẽ phân tích chuyên sâu về bích thép DN 100, từ thông số kỹ thuật đến các tiêu chuẩn lắp lẫn quan trọng nhất hiện nay.

Bích thép DN100 là gì?

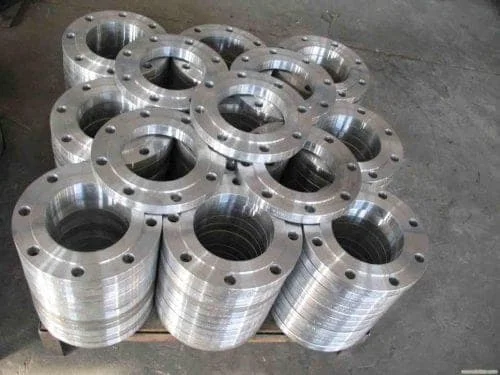

Bích thép DN 100 là một loại phụ kiện cơ khí có dạng hình tròn (hoặc vuông) được chế tạo từ thép carbon hoặc thép hợp kim. Chức năng chính của nó là tạo ra một phương thức kết nối trung gian để liên kết các đoạn ống với nhau, hoặc kết nối ống với các thiết bị như van, máy bơm, bình áp lực.

Ký hiệu DN100 (Diameter Nominal) đại diện cho kích thước danh nghĩa của mặt bích là 100mm. Tuy nhiên, một lưu ý cực kỳ quan trọng đối với dân kỹ thuật: DN100 không phải là đường kính trong hay đường kính ngoài thực tế của ống. Thực tế, bích thép DN 100 được thiết kế để lắp đặt cho đường ống có đường kính ngoài tiêu chuẩn xấp xỉ 114.3mm (tương đương với hệ inch là 4 inch). Đây là kích thước phổ biến bậc nhất trong các hệ thống cấp thoát nước và phòng cháy chữa cháy tại Việt Nam.

Nguyên lý và bản chất của kết nối mặt bích

Kết nối bằng mặt bích được coi là một trong những phương pháp liên kết đường ống linh hoạt nhất hiện nay. Bản chất của kết nối bích thép DN 100 dựa trên sự kết hợp của ba thành phần chính:

1. Hai mặt bích đối xứng: Được hàn trực tiếp vào đầu ống hoặc đúc sẵn trên thiết bị.

2. Gioăng làm kín (Gasket): Đặt ở giữa hai mặt bích (có thể là gioăng cao su, gioăng chì hoặc gioăng kim loại).

3. Hệ thống bu lông, đai ốc: Luồn qua các lỗ trên vành bích để siết chặt.

Tại sao phương pháp này lại ưu việt?

Cơ chế này hoạt động dựa trên việc dùng lực siết bu lông để ép chặt gioăng làm kín giữa hai bề mặt phẳng. Điều này tạo ra một mối nối cực kỳ chắc chắn, chịu được áp lực và rung động cao. Đặc biệt, kết nối mặt bích cho phép kỹ sư dễ dàng tháo rời để vệ sinh, bảo trì hoặc thay thế thiết bị mà không cần phải cắt ống như phương pháp hàn trực tiếp.

Phân loại bích thép DN100 phổ biến theo cấu tạo

Tùy vào đặc thù áp suất và yêu cầu kỹ thuật của dòng lưu chất, bích thép DN 100 được chia thành các loại hình dáng khác nhau:

1. Bích hàn cổ (Weld Neck Flange)

Loại bích này có một cái cổ dài được hàn vát mép với đầu ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang đường ống, cực kỳ phù hợp cho các hệ thống có áp suất cao và nhiệt độ thay đổi đột ngột.

2. Bích hàn trượt (Slip-on Flange)

Đây là loại bích thép DN 100 phổ biến nhất. Đường kính trong của bích lớn hơn đường kính ngoài của ống một chút, cho phép bích trượt trên ống rồi mới thực hiện mối hàn cả bên trong lẫn bên ngoài. Ưu điểm là dễ lắp đặt và giá thành rẻ hơn bích hàn cổ.

3. Bích mù (Blind Flange)

Loại bích này không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các lỗ chờ của bình áp lực. Nó đóng vai trò như một nắp đậy nhưng có khả năng chịu áp cực tốt.

4. Bích ren (Threaded Flange)

Kết nối với ống bằng ren mà không cần hàn. Loại này thường dùng cho các đường ống nhỏ hoặc những khu vực đặc biệt dễ cháy nổ, nơi mà việc hàn xì bị hạn chế.

Thông số kỹ thuật quan trọng của bích thép DN100

Để chọn đúng bích thép DN 100, bạn buộc phải đối chiếu các thông số sau trong catalogue của nhà sản xuất:

• Kích thước danh nghĩa: DN100 (4").

• Áp suất làm việc (Pressure Rating): Phổ biến nhất là PN10, PN16, PN25 (theo hệ DIN/BS) hoặc 10K, 20K (theo hệ JIS).

• Tiêu chuẩn mặt bích: Đây là "chìa khóa" để lắp khớp. Các tiêu chuẩn phổ biến gồm:

  • JIS: Tiêu chuẩn công nghiệp Nhật Bản (JIS 5K, 10K, 20K).

  • ANSI/ASME: Tiêu chuẩn Mỹ (Class 150, 300, 600).

  • DIN/EN: Tiêu chuẩn Đức và Châu Âu (PN6, PN10, PN16, PN40).

Insight chuyên gia: Mỗi tiêu chuẩn sẽ quy định đường kính tâm lỗ bu lông và số lượng lỗ bu lông khác nhau. Ví dụ, một chiếc bích DN100 tiêu chuẩn JIS 10K có 8 lỗ bu lông với thông số khác hoàn toàn so với bích DN100 tiêu chuẩn ANSI Class 150.

So sánh các tiêu chuẩn bích thép DN 100 thường gặp

Việc nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu dẫn đến lỗi thi công. Hãy theo dõi bảng so sánh dưới đây:

Kết luận: Bạn không thể lắp chéo các tiêu chuẩn này với nhau. Nếu van của bạn có mặt bích đúc sẵn tiêu chuẩn JIS 10K, bạn bắt buộc phải mua bích thép DN 100 tiêu chuẩn JIS 10K để kết nối.

Tại sao phải chọn đúng tiêu chuẩn và áp lực cho bích DN100?

Việc lựa chọn bích thép DN 100 không đúng cách sẽ dẫn đến những hậu quả dây chuyền:

1. Không thể lắp lắp được: Lệch tâm lỗ bu lông khiến bạn phải bỏ toàn bộ số bích đã mua.

2. Nguy cơ mất an toàn: Nếu hệ thống vận hành ở áp suất PN16 nhưng bạn lắp bích PN10, mặt bích có thể bị biến dạng hoặc nứt vỡ dưới áp lực, gây tai nạn lao động.

3. Hiện tượng ăn mòn: Chọn sai vật liệu thép (ví dụ dùng thép carbon cho môi trường nước biển thay vì inox) sẽ khiến mặt bích bị ăn mòn rỗ, gây rò rỉ chỉ sau thời gian ngắn.

Ứng dụng thực tế của bích thép DN100

Với kích thước tầm trung lý tưởng, bích thép DN 100 xuất hiện trong hầu hết các công trình hạ tầng:

• Hệ thống cấp thoát nước: Kết nối các trục ống chính trong các tòa nhà cao tầng và khu công nghiệp.

• Phòng cháy chữa cháy (PCCC): Là phụ kiện không thể thiếu trong các cụm bơm và đường ống dẫn nước cứu hỏa chính.

• Nhà máy sản xuất: Dùng trong các dây chuyền thực phẩm, dệt nhuộm, xử lý chất thải.

• Ngành dầu khí & Hóa chất: Sử dụng bích DN100 bằng thép đúc áp lực cao để dẫn truyền dung môi và nhiên liệu.

Những sai lầm kinh điển khi mua và thi công

• Nhầm lẫn DN và OD: Nhiều người nghĩ DN100 là đường kính ngoài 100mm, trong khi ống thực tế là 114mm. Điều này dẫn đến mua sai bích ren hoặc bích Slip-on.

• Bỏ qua thông số PN (Áp suất): Mua bích không đủ độ dày so với áp lực máy bơm.

• Dùng sai gioăng làm kín: Dùng gioăng cao su thường cho hệ thống hơi nóng, khiến gioăng bị chảy và gây rò rỉ.

• Siết bu lông không đều: Gây hiện tượng vênh mặt bích, làm hỏng bề mặt làm kín.

Hướng dẫn cách chọn bích thép DN100 đúng chuẩn (Checklist)

Để đảm bảo mua đúng loại hàng, hãy mang theo checklist sau khi làm việc với nhà cung cấp:

• [ ] Xác định tiêu chuẩn: Dự án yêu cầu JIS, ANSI hay DIN?

• [ ] Kiểm tra áp suất PN: Hệ thống vận hành ở bao nhiêu bar?

• [ ] Chọn loại bích: Bích rỗng (hàn trượt, hàn cổ) hay bích mù?

• [ ] Đối chiếu số lỗ bu lông: DN100 thường có 8 lỗ bu lông (tùy tiêu chuẩn), hãy đếm kỹ trên thiết bị sẵn có.

• [ ] Kiểm tra chứng chỉ: Luôn yêu cầu chứng nhận CO, CQ để đảm bảo thép đúng mác, không bị pha tạp chất.

FAQ – Giải đáp thắc mắc về bích thép DN100

❓ DN100 là bao nhiêu inch?

DN100 tương đương với ống 4 inch. Đường kính ngoài thực tế của ống là 114.3mm.

❓ Bích DN100 có bao nhiêu lỗ bu lông?

Phần lớn bích thép DN 100 theo tiêu chuẩn JIS 10K và PN16 có 8 lỗ bu lông. Tuy nhiên, các loại tiêu chuẩn áp lực thấp hơn hoặc cao hơn có thể thay đổi số lượng này.

❓ Có thể dùng chung bích JIS và ANSI không?

Tuyệt đối không. Khoảng cách tâm lỗ bu lông và kích thước lỗ của hai hệ này hoàn toàn khác nhau.

❓ Bích thép DN 100 có cần sơn chống gỉ không?

Có. Nếu không được mạ kẽm, bích thép carbon cần được sơn đen hoặc sơn epoxy để tránh bị oxy hóa bởi môi trường.

Kết luận

Bích thép DN 100 là một mắt xích nhỏ nhưng mang tính quyết định đến sự vận hành ổn định của toàn bộ hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn JIS, ANSI, DIN và các cấp áp suất PN sẽ giúp bạn trở thành một người thi công chuyên nghiệp, tránh được những sai lầm gây tốn kém không đáng có.
