Đồng hồ áp suất cao là gì?

Đồng hồ áp suất cao là gì? Trong các hệ thống thủy lực, lò hơi hay dây chuyền khí nén, áp suất chính là "mạch máu" vận hành toàn bộ quy trình. Những hệ thống này thường hoạt động ở ngưỡng hàng trăm bar, nơi mà một sai số nhỏ hoặc sự cố rò rỉ cũng có thể dẫn đến hậu quả nghiêm trọng về thiết bị và con người. Lúc này, việc giám sát áp suất không còn là tùy chọn mà là yêu cầu bắt buộc. Các dòng đồng hồ áp suất  chuyên dụng đã ra đời để giải quyết bài toán này, đảm bảo mọi thông số luôn nằm trong tầm kiểm soát. Vậy đâu là điểm khác biệt của thiết bị này và làm thế nào để chọn được sản phẩm phù hợp nhất cho hệ thống của bạn?

Vì sao cần sử dụng đồng hồ áp suất trong hệ thống công nghiệp?

Việc sử dụng thiết bị đo lường không phù hợp trong môi trường áp suất lớn không chỉ gây sai số dữ liệu mà còn trực tiếp đe dọa đến an toàn lao động. Đồng hồ áp suất không chỉ là một chiếc kim chỉ thị đơn thuần; nó là công cụ bảo vệ hệ thống trước các hiện tượng quá áp nguy hiểm. Nếu bạn đang quản lý một hệ thống máy ép thủy lực hay trạm bơm công nghiệp, một chiếc đồng hồ đo thông thường sẽ nhanh chóng bị hỏng hóc hoặc mất độ chính xác chỉ sau thời gian ngắn vận hành. Hiểu rõ cấu tạo, dải đo và vật liệu của đồng hồ đo áp suất là bước đầu tiên để tối ưu hóa hiệu suất và nâng cao tuổi thọ cho toàn bộ dây chuyền sản xuất của bạn.

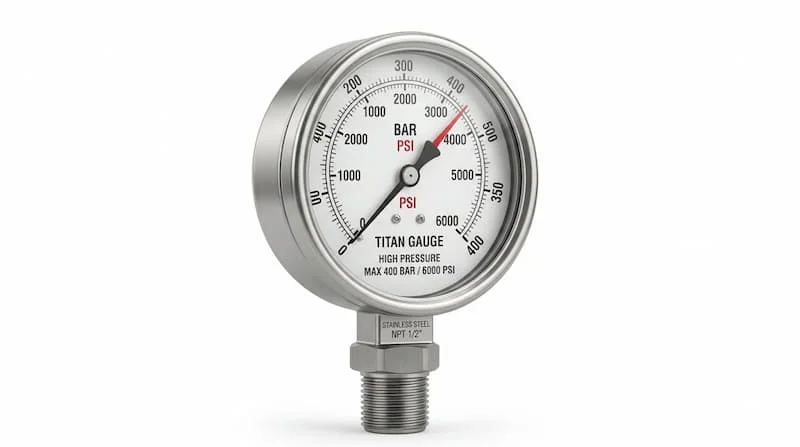

Đồng hồ áp suất cao là gì?

Đồng hồ áp suất cao là thiết bị kỹ thuật chuyên dụng được thiết kế để đo lường và hiển thị chính xác giá trị áp suất của chất lỏng hoặc khí trong các hệ thống công nghiệp có mức áp suất lớn. Thiết bị này đóng vai trò "người gác cổng", cho phép người vận hành giám sát thông số thời gian thực, đảm bảo hệ thống luôn duy trì trong phạm vi an toàn theo thiết kế.

Các đơn vị đo phổ biến trên loại đồng hồ này thường bao gồm bar, psi, MPa hoặc kg/cm². Khác với các dòng thiết bị dân dụng, đồng hồ áp suất được chế tạo bằng vật liệu đặc biệt, chịu được tải trọng áp suất cực lớn mà không bị biến dạng hay nứt vỡ. Việc lắp đặt thiết bị này là tiêu chuẩn kỹ thuật cốt lõi trong mọi hệ thống vận hành áp lực cao, từ sản xuất thép, hóa chất cho đến công nghiệp dầu khí.

Nguyên lý hoạt động của đồng hồ áp suất

Nguyên lý cốt lõi của hầu hết các đồng hồ áp suất  dựa trên cơ chế ống Bourdon. Đây là một ống kim loại hình chữ C (hoặc xoắn ốc) được uốn cong, một đầu cố định vào chân kết nối, đầu còn lại tự do và được nối với hệ thống bánh răng.

Khi áp suất từ môi chất (chất lỏng hoặc khí) đi vào, nó tạo ra lực đẩy làm ống Bourdon cố gắng duỗi thẳng ra. Mức độ biến dạng này tỷ lệ thuận với cường độ áp suất bên trong. Sự dịch chuyển nhỏ ở đầu ống tự do sẽ được hệ thống bánh răng khuếch đại, làm quay kim chỉ thị trên mặt đồng hồ. Chính thiết kế tinh xảo của ống Bourdon và bộ truyền động đã tạo nên độ chính xác cao ngay cả trong điều kiện áp suất khắc nghiệt. Tuy nhiên, nếu môi trường có rung động mạnh, dầu giảm rung (glycerin) sẽ được đổ đầy vào trong vỏ để bảo vệ các chi tiết này khỏi ma sát và va đập.

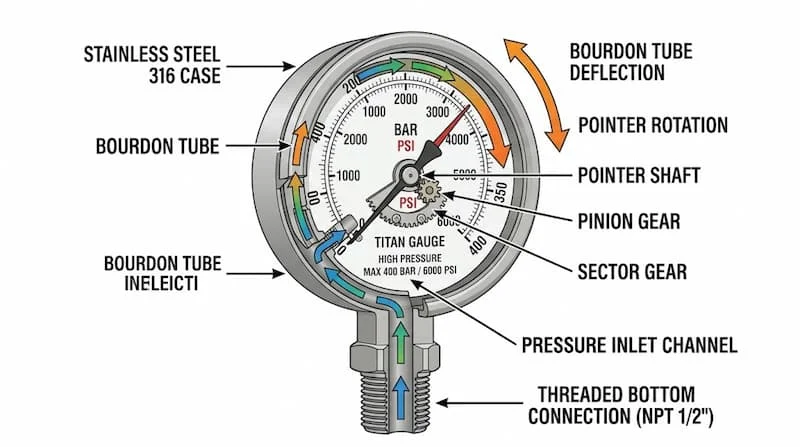

Cấu tạo của đồng hồ áp suất

Một chiếc đồng hồ áp suất tiêu chuẩn được cấu thành từ nhiều bộ phận chịu lực và chính xác cao:

• Vỏ đồng hồ: Thường bằng thép không gỉ (Inox 304, 316) để chống ăn mòn và chịu va đập.

• Mặt kính: Kính cường lực hoặc kính an toàn (safety glass) để bảo vệ kim chỉ thị.

• Ống Bourdon: Bộ phận cảm biến áp suất chính (thường bằng đồng hợp kim hoặc Inox cao cấp).

• Bộ truyền động: Hệ thống bánh răng giúp biến đổi chuyển động của ống Bourdon thành chuyển động quay của kim.

• Chân kết nối: Chân ren bằng đồng hoặc thép không gỉ, nơi tiếp nhận áp suất từ đường ống.

• Dầu giảm rung (Glycerin): Lớp bảo vệ giúp kim đo không bị rung lắc và tránh hiện tượng mài mòn bánh răng.

Phân loại đồng hồ áp suất

Để lựa chọn hiệu quả, cần phân loại theo các tiêu chí sau:

• Theo môi trường làm việc: Đồng hồ đo nước, khí nén, hơi nóng (thường cần thêm ống xi-phông) hoặc hóa chất (cần màng cách ly).

• Theo cấu tạo:

  • Đồng hồ khô: Dùng cho môi trường tĩnh, ít rung động.

  • Đồng hồ dầu: Dùng cho hệ thống thủy lực, nơi có rung động mạnh.

  • Đồng hồ điện tử: Hiển thị số, độ chính xác cực cao, tích hợp tín hiệu truyền thông.

  • Đồng hồ tiếp điểm điện: Tích hợp tính năng đóng ngắt (báo động) khi áp suất đạt ngưỡng thiết lập.

• Theo vị trí lắp: Chân đứng hoặc chân sau (lắp bảng).

Các thông số kỹ thuật quan trọng

Khi tìm mua đồng hồ áp suất, hãy lưu ý bảng thông số sau để tránh sai lầm:

Thông số	Đặc điểm kỹ thuật cần lưu ý
Dải đo	Chọn dải đo sao cho áp suất làm việc nằm ở 2/3 mặt số.
Đường kính mặt	63mm, 100mm, 160mm (tùy vị trí lắp đặt).
Cấp chính xác	Thường là 1.0, 1.6 hoặc 2.5 (số càng nhỏ càng chính xác).
Chân ren	G1/4", G1/2", 1/2" NPT... (cần khớp với đường ống).
Cấp bảo vệ IP	Ít nhất IP65 để chống bụi và nước.

Đồng hồ áp suất khác gì đồng hồ áp suất thông thường?

Tiêu chí	Đồng hồ áp suất cao	Đồng hồ áp suất thường
Dải đo	Rất rộng (đến hàng trăm bar)	Hẹp (thường dưới 10 bar)
Vật liệu	Inox, hợp kim chịu lực cực bền	Đồng, nhựa, hoặc inox mỏng
Khả năng rung	Có dầu giảm rung, cấu tạo cứng cáp	Thường là đồng hồ khô
Độ chính xác	Rất cao, ổn định	Trung bình

Lời khuyên: Đừng bao giờ dùng đồng hồ thường cho hệ thống áp lực cao vì rủi ro vỡ mặt kính hoặc bắn mảnh vỡ là cực kỳ lớn.

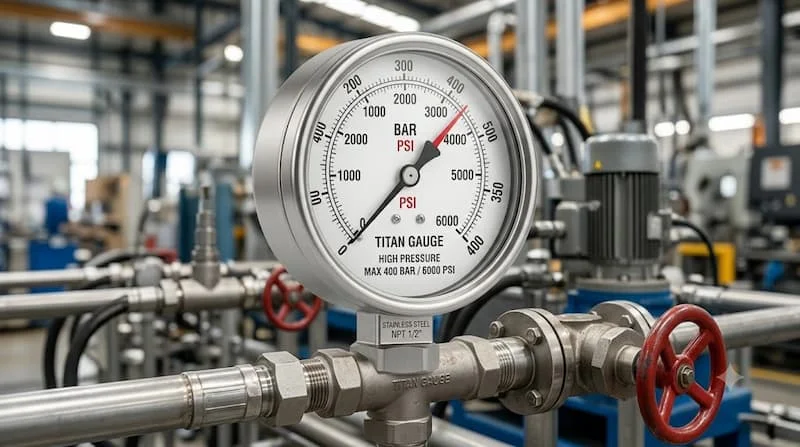

Ứng dụng thực tế

Đồng hồ áp suất là thiết bị không thể thiếu trong:

• Hệ thống thủy lực: Kiểm tra áp suất trong các máy ép, xi lanh thủy lực công nghiệp.

• Lò hơi và nồi hơi: Giám sát áp suất hơi nước để đảm bảo an toàn nhiệt độ.

• Công nghiệp hóa chất: Sử dụng dòng đồng hồ có màng cách ly để đo áp chất lỏng ăn mòn.

• Hệ thống khí nén: Giám sát áp lực bình chứa tại các nhà máy cơ khí.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Sai lầm phổ biến nhất là chọn sai dải đo. Nhiều đơn vị chọn dải đo bằng đúng áp suất làm việc của hệ thống, khiến kim luôn ở ngưỡng tối đa, làm nhanh hỏng ống Bourdon. Một sai lầm khác là không dùng đồng hồ dầu cho các hệ thống máy nén khí, dẫn đến kim đồng hồ bị rung giật mạnh, gây mòn cơ cấu truyền động và sai lệch kết quả. Hậu quả của việc chọn sai vật liệu (ví dụ dùng đồng hồ chân đồng cho hóa chất ăn mòn) sẽ dẫn đến rò rỉ khí/lỏng, cực kỳ nguy hiểm.

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn:

• [ ] Xác định môi chất đo (Nước, khí, hóa chất hay hơi nóng?).

• [ ] Xác định áp suất vận hành tối đa và trung bình.

• [ ] Chọn dải đo phù hợp (áp làm việc ở ngưỡng 50%–75% mặt đồng hồ).

• [ ] Kiểm tra chuẩn ren chân kết nối của đường ống.

• [ ] Chọn vật liệu thân Inox nếu môi trường có độ ẩm hoặc ăn mòn cao.

Lưu ý bảo trì:

• Hiệu chuẩn: Nên hiệu chuẩn định kỳ 6–12 tháng/lần để đảm bảo độ chính xác.

• Lắp đặt: Luôn sử dụng cờ-lê siết vào phần chân ren, không được cầm vỏ đồng hồ để vặn.

• Vệ sinh: Giữ mặt kính sạch để dễ dàng quan sát thông số.

FAQ: Câu hỏi thường gặp

1. Đồng hồ áp suất cao đo được tối đa bao nhiêu bar?

Các dòng thông dụng đo đến 600 bar, tuy nhiên vẫn có những model đặc biệt đo lên đến 1000 bar hoặc hơn.

2. Khi nào nên dùng đồng hồ dầu?

Nên dùng khi hệ thống có rung động hoặc áp suất biến thiên liên tục để bảo vệ cơ cấu bên trong.

3. Đồng hồ áp suất có dùng cho khí nén được không?

Có, miễn là dải đo phù hợp với áp suất khí nén trong hệ thống của bạn.

4. Bao lâu nên hiệu chuẩn đồng hồ áp suất?

Theo khuyến cáo công nghiệp là ít nhất 1 lần mỗi năm để đảm bảo tính an toàn.

Kết luận

Đồng hồ áp suất là thiết bị quan trọng giúp giám sát và kiểm soát áp suất trong các hệ thống công nghiệp có áp suất lớn. Việc lựa chọn đúng dải đo, vật liệu chế tạo, cấp chính xác và tiêu chuẩn kết nối sẽ giúp tăng độ an toàn, độ bền và hiệu quả vận hành của toàn bộ hệ thống.

Hãy theo dõi honto.vn để nhận thêm thông tin về đồng hồ áp suất cao!
