DN 40 là gì?

Khi chọn ống, van hoặc mặt bích, bạn sẽ gặp các ký hiệu như DN15, DN20, DN25, DN 40, DN50... Trong đó, DN40 là kích thước danh nghĩa khá phổ biến. Tuy nhiên, nhiều người dễ nhầm rằng DN40 nghĩa là đường kính thực tế của ống đúng bằng 40 mm.

Thực tế không đơn giản như vậy. Hiểu sai ý nghĩa của DN40 có thể dẫn đến đặt sai hàng, lắp không vừa hoặc phải đổi trả, làm chậm tiến độ thi công.

Bài viết này giải đáp các câu hỏi thường gặp: DN40 có ý nghĩa gì, tương đương bao nhiêu inch, khác gì "Phi 40", có dùng chung được cho mọi loại ống, van và phụ kiện hay không, và khi mua cần dựa vào đâu.

DN 40 là gì?

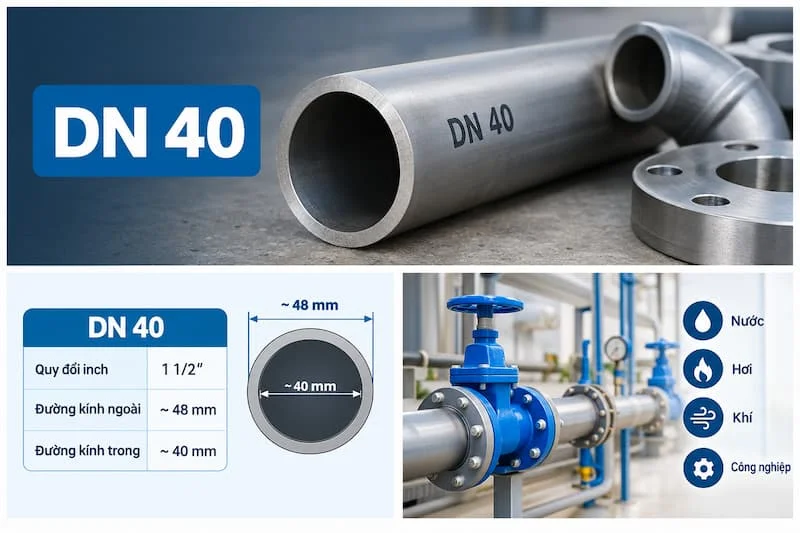

DN 40 là kích thước đường kính danh nghĩa, dùng để xác định cỡ của đường ống, van và phụ kiện. DN40 không nhất thiết có đường kính thực tế bằng 40 mm; kích thước thực tế phụ thuộc vào loại sản phẩm và tiêu chuẩn áp dụng.

DN là viết tắt của Diameter Nominal, thường được hiểu là đường kính danh nghĩa. Ký hiệu này dùng để định danh cỡ của ống, van, mặt bích và nhiều phụ kiện, giúp các sản phẩm cùng hệ thống dễ đối chiếu và kết nối với nhau.

Kích thước thực tế của một sản phẩm DN40 phụ thuộc vào:

• Tiêu chuẩn sản xuất áp dụng.

• Vật liệu chế tạo.

• Loại ống hoặc loại phụ kiện.

• Độ dày thành ống.

• Tiêu chuẩn kết nối (ví dụ tiêu chuẩn mặt bích).

Vì vậy, khi chọn thiết bị, không nên chỉ nhìn con số DN mà bỏ qua tiêu chuẩn kỹ thuật. DN giúp bạn xác định "cỡ", còn tiêu chuẩn mới cho biết kích thước thực.

DN40 tương đương bao nhiêu mm và bao nhiêu inch?

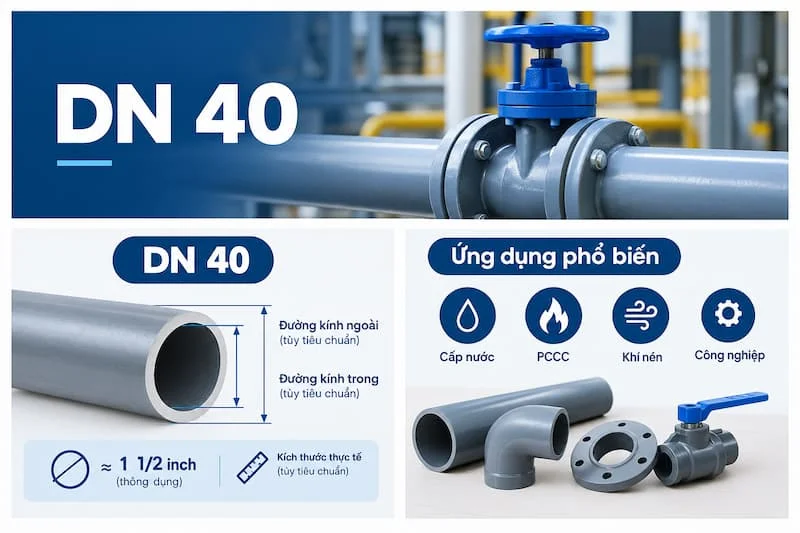

Đây là câu hỏi được tìm kiếm nhiều nhất. Trong nhiều hệ thống đường ống, DN40 thường tương ứng với 1 1/2 inch theo quy ước NPS. Cần phân biệt bốn khái niệm hay bị nhầm lẫn: DN, NPS/inch, đường kính ngoài và đường kính trong.

Với ống thép theo các tiêu chuẩn thông dụng như ASME B36.10 hoặc EN 10255, đường kính ngoài của DN40 thường gặp là khoảng 48,3 mm, chứ không phải 40 mm. Tuy nhiên, con số này không áp dụng cho mọi loại ống, vì mỗi tiêu chuẩn và vật liệu có thể quy định khác nhau. Bạn nên đối chiếu bảng kích thước của đúng tiêu chuẩn sản phẩm định mua.

Cũng không nên lấy phép nhân đơn giản giữa inch và mm để suy ra kích thước ống. 1 1/2 inch nhân 25,4 không cho ra đường kính ngoài thực tế của ống DN40.

Kích thước DN40 có giống nhau ở mọi loại ống không?

Không. Cùng là DN40 nhưng kích thước thực tế có thể khác nhau vì ba yếu tố chính:

• Tiêu chuẩn sản xuất: ANSI/ASME, DIN, JIS, EN và các tiêu chuẩn khác có thể quy định đường kính, độ dày và kích thước kết nối khác nhau.

• Vật liệu: ống thép, inox, nhựa, gang... mỗi nhóm có hệ kích thước và cách gọi riêng.

• Độ dày thành ống: cùng một đường kính ngoài nhưng chiều dày khác nhau sẽ cho đường kính trong khác nhau, kéo theo tiết diện dòng chảy và lưu lượng khác nhau.

Nói ngắn gọn, DN dùng để định danh cỡ kết nối theo danh nghĩa, còn khi thiết kế hoặc lắp đặt thực tế, bạn cần kiểm tra thêm kích thước cụ thể theo tiêu chuẩn của sản phẩm.

Phân biệt DN40 với Phi 40 và 1 1/2 inch

Ba cách gọi này thường bị dùng lẫn lộn trong thực tế mua bán:

Cần lưu ý:

• Không nên mặc định DN40 = Phi 40. Mỗi cách gọi có cơ sở khác nhau, và "Phi" thường chỉ một số đo đường kính cụ thể theo thói quen của người bán, người thợ.

• Khi thay thế hoặc kết nối thiết bị, hãy kiểm tra tiêu chuẩn và kích thước thực tế thay vì tin vào tên gọi.

• Nếu người bán báo "Phi 40", hãy hỏi lại đó là đường kính ngoài hay kích thước theo DN, để tránh nhầm khi đặt hàng.

DN40 thường được sử dụng trong những hệ thống nào?

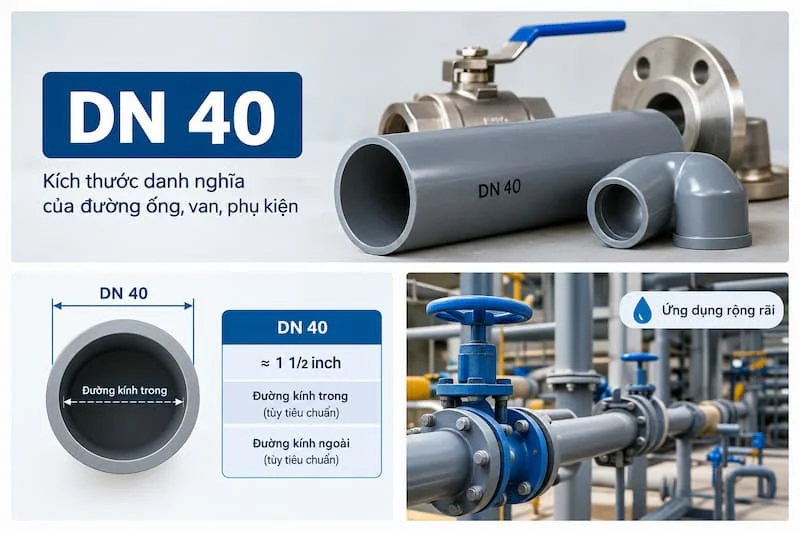

DN40 xuất hiện trong nhiều hệ thống, từ dân dụng đến công nghiệp:

• Hệ thống cấp nước và thoát nước.

• Hệ thống PCCC.

• Hệ thống khí nén và hệ thống hơi.

• Hệ thống HVAC.

• Đường ống công nghiệp và hệ thống dẫn chất lỏng.

Theo loại sản phẩm, vai trò của DN40 cũng khác nhau:

• Ống DN40: vận chuyển chất lỏng hoặc khí.

• Van DN40: điều tiết hoặc đóng mở dòng chảy.

• Mặt bích DN40: kết nối thiết bị và các đoạn ống.

• Co, tê, côn DN40: thay đổi hướng hoặc kích thước tuyến ống.

Dù ở hệ thống nào, mỗi sản phẩm vẫn phải đáp ứng đúng điều kiện làm việc riêng, chứ không thể chỉ dựa vào việc "cùng DN".

Khi chọn ống hoặc van DN40 cần quan tâm những thông số nào?

Đừng chỉ dựa vào DN. Trước khi đặt hàng, hãy kiểm tra các thông số sau:

• DN và tiêu chuẩn áp dụng.

• Vật liệu.

• Đường kính ngoài, đường kính trong, chiều dày thành ống.

• Áp suất và nhiệt độ làm việc.

• Loại môi chất.

• Kiểu kết nối và chiều dài sản phẩm.

• Môi trường lắp đặt.

Vì sao cần kiểm tra kỹ như vậy? Một van DN40 có thể không phù hợp dù "cùng DN40" nếu:

• Sai tiêu chuẩn mặt bích, khiến lỗ bulông không khớp.

• Sai kiểu kết nối, ví dụ ren, bích hoặc hàn.

• Áp suất làm việc không phù hợp với mức chịu áp của van.

• Vật liệu không tương thích với môi chất trong hệ thống.

Đây là lý do DN chỉ là bước lọc đầu tiên, còn quyết định cuối cùng phải dựa vào thông số kỹ thuật đầy đủ.

Khi nào nên sử dụng DN40?

DN40 phù hợp khi thiết kế hệ thống yêu cầu cỡ ống tương ứng với tiêu chuẩn của hệ thống đó. Trước khi chọn, cần xác định:

• Lưu lượng cần vận chuyển.

• Áp suất và loại chất lưu.

• Chiều dài tuyến ống và tổn thất áp suất.

• Phương pháp kết nối.

• Yêu cầu bảo trì.

Điểm quan trọng: đừng chọn DN40 chỉ vì đây là kích thước phổ biến. Cỡ ống cần xuất phát từ yêu cầu kỹ thuật của hệ thống. Chọn nhỏ quá có thể gây tổn thất áp suất lớn, chọn lớn quá làm tăng chi phí vật tư mà không mang lại lợi ích tương xứng.

Những sai lầm thường gặp khi mua và lắp đặt DN40

Sai lầm 1: Nghĩ DN40 có đường kính đúng 40 mm. DN là kích thước danh nghĩa, không phải số đo thực.

Sai lầm 2: Chỉ kiểm tra DN. Bỏ qua tiêu chuẩn và kiểu kết nối là nguyên nhân phổ biến của việc lắp không vừa.

Sai lầm 3: Nhầm DN40 với Phi 40. Hai cách biểu thị này không nên xem là hoàn toàn tương đương.

Sai lầm 4: Chọn van chỉ dựa vào kích thước. Cần kiểm tra thêm áp suất, vật liệu, môi chất và nhiệt độ.

Sai lầm 5: Không kiểm tra tiêu chuẩn mặt bích. Hai mặt bích cùng ghi DN40 vẫn có thể không ghép được nếu khác tiêu chuẩn.

Hậu quả thường là đặt sai hàng, chờ đổi trả, chậm tiến độ và tăng chi phí thi công.

Cách kiểm tra và lựa chọn sản phẩm DN40

Làm theo 6 bước sau:

1. Xác định mục đích sử dụng: ống nước, hơi, khí, PCCC hay môi chất công nghiệp.

2. Xác định DN: kiểm tra thiết kế hoặc hệ thống hiện tại có yêu cầu DN40 hay không.

3. Kiểm tra tiêu chuẩn: DIN, JIS, ANSI/ASME, EN... tùy hệ thống.

4. Kiểm tra kích thước thực tế: đo hoặc đối chiếu đường kính ngoài, đường kính trong, chiều dày, và khoảng cách lỗ bulông nếu là mặt bích.

5. Kiểm tra điều kiện làm việc: áp suất, nhiệt độ, môi chất, lưu lượng.

6. Kiểm tra khả năng tương thích: ống, van, mặt bích và phụ kiện phải kết nối đúng với nhau.

Checklist nhanh trước khi mua DN40:

• ☐ Đúng DN40?

• ☐ Đúng tiêu chuẩn?

• ☐ Đúng vật liệu?

• ☐ Đúng kích thước thực tế?

• ☐ Đúng kiểu kết nối?

• ☐ Đúng áp suất và nhiệt độ?

• ☐ Phù hợp với môi chất?

• ☐ Phụ kiện đi kèm tương thích?

Đi hết checklist này giúp giảm rủi ro mua sai và tránh gián đoạn thi công.

Câu hỏi thường gặp về DN40

DN40 là gì?

Là kích thước đường kính danh nghĩa dùng để định danh cỡ ống, van và phụ kiện. Nó không nhất thiết có đường kính thực tế đúng 40 mm.

DN40 bằng bao nhiêu inch?

DN40 thường được quy đổi tương ứng với 1 1/2 inch trong các hệ thống dùng quy ước NPS.

DN40 có phải Phi 40 không?

Không nên mặc định hai khái niệm này giống nhau. DN là đường kính danh nghĩa, còn "Phi" là cách gọi phổ biến trong thực tế để biểu thị đường kính.

Ống DN40 có đường kính ngoài bao nhiêu?

Không có một giá trị duy nhất cho mọi loại ống. Cần xác định tiêu chuẩn, vật liệu và loại ống cụ thể.

Van DN40 có lắp được với mọi ống DN 40 không?

Không nhất thiết. Ngoài DN, cần kiểm tra tiêu chuẩn kết nối, kích thước thực tế, kiểu kết nối, áp suất và các thông số kỹ thuật liên quan.

Kết luận

DN40 là kích thước danh nghĩa dùng để định danh cỡ ống, van và phụ kiện. Bốn điểm cần nhớ:

• DN40 là kích thước danh nghĩa, không phải số đo thực.

• DN40 thường tương ứng 1 1/2 inch theo quy đổi thông dụng.

• Không nên đồng nhất DN40 với đường kính thực tế 40 mm hoặc Phi 40.

• Khi chọn sản phẩm, cần kiểm tra thêm tiêu chuẩn, kích thước thực tế, vật liệu, áp suất, nhiệt độ và kiểu kết nối.
