Cóc xả hơi nước là gì?

Cóc xả hơi nước là gì? Trong các hệ thống hơi nóng (steam) công nghiệp, việc tích tụ nước ngưng là một vấn đề kỹ thuật không thể tránh khỏi. Nếu không được loại bỏ kịp thời, lượng nước này sẽ gây ra tình trạng giảm hiệu suất truyền nhiệt, làm hư hỏng thiết bị do hiện tượng "búa nước" (water hammer) và gây thất thoát năng lượng cực lớn. Cóc xả hơi (hay còn gọi là bẫy hơi - steam trap) ra đời như một "lá chắn" bảo vệ, đóng vai trò then chốt trong việc tách nước ngưng khỏi dòng hơi nóng mà vẫn đảm bảo hơi steam không bị thất thoát ra ngoài.

Vậy tại sao thiết bị nhỏ gọn này lại có ảnh hưởng quyết định đến tuổi thọ và khả năng tiết kiệm nhiên liệu của cả một hệ thống steam đồ sộ? Việc lựa chọn và lắp đặt sai loại cóc xả hơi không chỉ làm gián đoạn sản xuất mà còn khiến doanh nghiệp tiêu tốn hàng triệu đồng chi phí năng lượng mỗi tháng. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để giúp bạn làm chủ thiết bị quan trọng này.

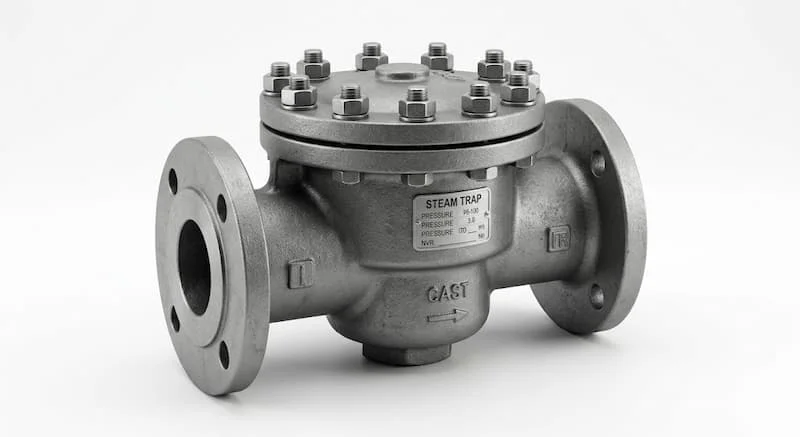

Cóc xả hơi nước là gì?

Cóc xả hơi nước (còn gọi là bẫy hơi, tiếng Anh là steam trap) là một thiết bị tự động được lắp đặt trên hệ thống đường ống dẫn hơi nóng nhằm tách nước ngưng tụ và khí không ngưng (như không khí, khí CO2) ra khỏi dòng hơi mà không làm thất thoát hơi steam quý giá ra bên ngoài.

Về mặt công năng, đây không chỉ là một chiếc van xả thông thường, mà là một thiết bị thông minh có khả năng phân biệt đâu là hơi nóng (cần giữ lại) và đâu là nước ngưng (cần loại bỏ). Việc sử dụng cóc xả hơi giúp duy trì nhiệt độ ổn định cho thiết bị trao đổi nhiệt, đảm bảo dây chuyền sản xuất vận hành trơn tru và an toàn.

Nguyên lý hoạt động của cóc xả hơi

Nguyên lý làm việc của cóc xả hơi dựa trên sự chênh lệch về tỷ trọng và tính chất vật lý giữa hơi nóng và nước ngưng. Khi hơi steam nguội đi và mất nhiệt, nó chuyển hóa thành nước. Cóc xả hơi sẽ nhận diện sự hiện diện của chất lỏng này:

1. Khi nước ngưng chảy vào bẫy hơi, bộ phận cảm biến (có thể là phao, đồng tiền hoặc lưỡng kim) sẽ tác động mở van để xả nước ra ngoài.

2. Ngay khi nước ngưng đã thoát hết và hơi nóng tiếp xúc với bộ phận cảm biến, van sẽ tự động đóng lại, ngăn chặn hơi steam thoát theo.

Giải thích chuyên sâu: Hơi nóng có nhiệt lượng ẩn rất lớn, giúp gia nhiệt hiệu quả. Nước ngưng là "kẻ thù" của hệ thống vì nó chiếm diện tích trong đường ống, làm giảm khả năng trao đổi nhiệt và gây hiện tượng va đập thủy lực (búa nước) nguy hiểm khi hơi va chạm mạnh với nước lạnh.

Các loại cóc xả hơi phổ biến hiện nay

Tùy vào nhu cầu áp lực và lưu lượng, thị trường hiện nay cung cấp 4 loại bẫy hơi chính:

• Cóc xả hơi dạng đồng tiền (Thermodynamic): Hoạt động dựa trên nguyên lý nhiệt động học. Ưu điểm là kích thước nhỏ gọn, độ bền cao và phản hồi cực nhanh, phù hợp với các đường ống chính.

• Cóc xả hơi phao (Float Trap): Có phao bên trong, xả nước liên tục dựa trên mực nước ngưng. Đây là lựa chọn số 1 cho các hệ thống có tải lượng nước ngưng lớn như dàn trao đổi nhiệt hay nồi hơi.

• Cóc xả hơi nhiệt động: Được thiết kế để chịu được áp suất rất cao, hoạt động ổn định trong môi trường khắc nghiệt.

• Cóc xả hơi nhiệt tĩnh: Hoạt động dựa trên sự giãn nở của vật liệu theo nhiệt độ, rất hiệu quả trong việc loại bỏ không khí khỏi hệ thống.

Việc phân tích loại nào phù hợp với nồi hơi hay tải lớn phụ thuộc vào tốc độ xả cần thiết và áp suất làm việc tại điểm lắp đặt.

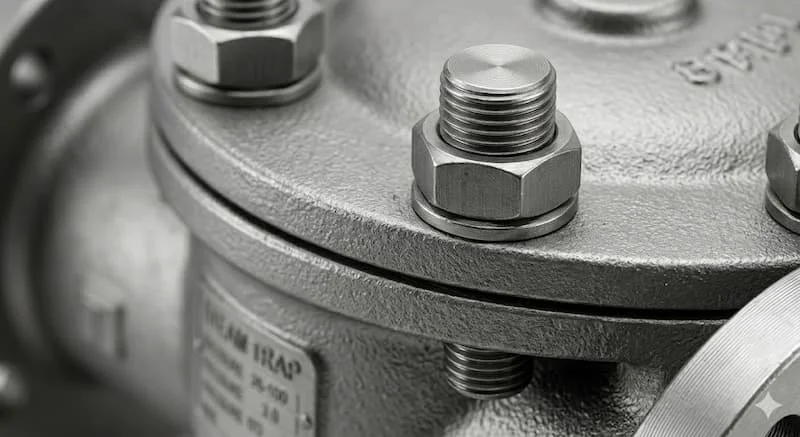

Thông số kỹ thuật cóc xả hơi cần biết

Để tránh rủi ro kỹ thuật, người vận hành cần nắm vững các thông số kỹ thuật cốt lõi:

Mẹo chuyên gia: Áp suất và nhiệt độ là hai chỉ số quan trọng nhất. Nếu chọn bẫy hơi có áp suất định mức thấp hơn áp suất vận hành của nồi hơi, thiết bị sẽ nhanh chóng bị hỏng hóc hoặc không thể xả nước.

So sánh các loại cóc xả hơi

Việc chọn đúng bẫy hơi công nghiệp giúp tối ưu hóa chi phí:

• Phao: Hiệu suất xả cao, không phụ thuộc vào áp suất thay đổi, nhưng dễ bị hỏng nếu gặp búa nước mạnh.

• Đồng tiền: Giá thành rẻ, nhỏ gọn, dễ thay thế, nhưng tuổi thọ trung bình thấp hơn phao trong môi trường tải lớn.

• Nhiệt động: Độ bền tuyệt đối trong hệ áp cao, tuy nhiên tốc độ xả nước chậm hơn phao.

Kết luận: Nếu hệ thống của bạn có lưu lượng nước ngưng lớn, hãy chọn loại Phao. Nếu ưu tiên độ bền ở áp suất cao, Nhiệt động là lựa chọn tối ưu.

Tại sao cóc xả hơi giúp tiết kiệm năng lượng?

Việc lắp đặt cóc xả hơi đúng tiêu chuẩn mang lại lợi ích tài chính trực tiếp:

1. Tiết kiệm nhiên liệu: Giảm lượng steam bị thất thoát, từ đó giảm nhiên liệu đốt cho lò hơi.

2. Tăng hiệu suất trao đổi nhiệt: Khi nước ngưng được loại bỏ, bề mặt trao đổi nhiệt luôn tiếp xúc trực tiếp với hơi nóng, giúp gia tăng nhiệt độ mong muốn nhanh hơn.

3. Bảo vệ hệ thống: Ngăn chặn búa nước, từ đó giảm chi phí sửa chữa đường ống và các thiết bị liên quan như van, bơm.

Nước ngưng chính là "kẻ cắp" nhiệt năng, việc tách bỏ nó là cách đơn giản nhất để nâng cao hiệu quả sản xuất.

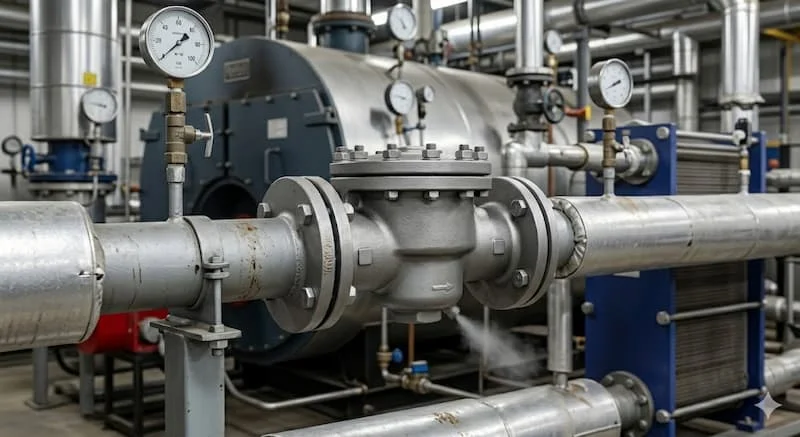

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng thực tế:

• Nồi hơi công nghiệp: Loại bỏ nước ngưng từ đường ống chính.

• Nhà máy thực phẩm/Dệt may: Duy trì nhiệt độ cho máy sấy, máy ép nhiệt.

• Thiết bị trao đổi nhiệt: Giúp hơi nóng tiếp xúc hiệu quả với các cánh tản nhiệt.

Những sai lầm thường gặp:

• Chọn sai công suất: Bẫy hơi quá nhỏ không xả kịp nước, gây ngập hệ thống.

• Lắp ngược hướng: Khiến nước ngưng bị chặn lại hoàn toàn, gây hỏng thiết bị.

• Bỏ qua van Bypass: Khi có sự cố với bẫy hơi, không có đường tắt (bypass) để sửa chữa mà không dừng dây chuyền.

• Thiếu bộ lọc rác: Rác bẩn trong hệ thống sẽ làm tắc nghẽn van xả của bẫy hơi.

Hướng dẫn lắp đặt cóc xả hơi đúng kỹ thuật

1. Vị trí: Lắp đặt tại điểm thấp nhất của đường ống hoặc ngay sau thiết bị cần tách nước.

2. Lọc rác: Luôn lắp một bộ lọc Y (Y-strainer) phía trước bẫy hơi để bảo vệ cơ cấu bên trong.

3. Hướng lắp: Tuân thủ mũi tên chỉ hướng dòng chảy trên thân thiết bị.

4. Độ dốc: Đảm bảo đường ống có độ dốc để nước ngưng tự chảy về phía bẫy hơi.

5. Van chặn: Lắp van chặn hai đầu để dễ dàng bảo trì định kỳ.

Mẹo chuyên gia: Kiểm tra bẫy hơi định kỳ 6 tháng/lần bằng thiết bị đo nhiệt độ hoặc siêu âm để phát hiện sớm các hiện tượng rò rỉ hơi.

Câu hỏi thường gặp về cóc xả hơi

1. Cóc xả hơi nước dùng để làm gì?

Thiết bị dùng để tự động loại bỏ nước ngưng và không khí ra khỏi hệ thống hơi nóng mà vẫn giữ lại hơi steam.

2. Steam trap và cóc xả hơi có giống nhau không?

Có, đây chỉ là hai cách gọi khác nhau của cùng một thiết bị. "Steam trap" là thuật ngữ chuyên ngành tiếng Anh phổ biến.

3. Nên dùng cóc hơi phao hay đồng tiền?

Dùng loại phao cho tải nước ngưng lớn, liên tục. Dùng loại đồng tiền cho các đường ống hơi nhánh, hệ thống nhỏ gọn.

4. Bao lâu nên bảo trì steam trap?

Nên kiểm tra định kỳ 6 tháng/lần hoặc theo khuyến cáo của nhà sản xuất để đảm bảo hiệu suất tiết kiệm năng lượng.

Kết luận

Việc trang bị cóc xả hơi chất lượng cao không phải là chi phí, mà là một khoản đầu tư sinh lời bền vững. Một hệ thống steam vận hành trơn tru, không nước ngưng, không búa nước sẽ giúp doanh nghiệp tiết kiệm đáng kể năng lượng và kéo dài tuổi thọ cho các thiết bị đắt tiền.

Hãy theo dõi honto.vn để nhận thêm thông tin về cóc xả hơi nước!
