Bơm bánh răng NYP là gì?

Bơm bánh răng nyp là gì? Khi nhà máy cần vận chuyển mật mía, dầu, nhựa đường, keo hoặc các chất có độ nhớt cao, bơm ly tâm thông thường không phải lúc nào cũng đáp ứng được. Người dùng cần một thiết bị có khả năng vận chuyển chất lỏng ổn định và kiểm soát được lưu lượng ngay cả khi môi chất rất đặc — đây chính là lúc bơm nước bánh răng nyp được nhiều kỹ sư và nhà máy quan tâm.

Tuy nhiên, không phải cứ chất lỏng đặc là chọn bất kỳ dòng bơm bánh răng nào. Độ nhớt, nhiệt độ, áp suất, lưu lượng, vật liệu bơm và loại phớt đều ảnh hưởng trực tiếp đến việc lựa chọn. NYP là dòng internal gear pump — bơm bánh răng ăn khớp trong, thuộc nhóm bơm thể tích — và bài viết này sẽ giúp bạn hiểu đúng bản chất, cấu tạo cũng như cách chọn model phù hợp.

Bơm bánh răng NYP là gì?

Bơm bánh răng nyp là dòng bơm thể tích sử dụng cơ cấu bánh răng ăn khớp trong để vận chuyển chất lỏng từ cửa hút sang cửa xả. Thiết kế này đặc biệt phù hợp với nhiều môi chất có độ nhớt cao, tùy thuộc vào model, vật liệu chế tạo và điều kiện vận hành cụ thể.

Một số điểm cần nắm rõ:

• NYP là ký hiệu chỉ dòng bơm bánh răng ăn khớp trong (internal gear pump).

• Đây là bơm thể tích dương — hoạt động khác hoàn toàn so với bơm ly tâm.

• Hai bánh răng/rotor làm việc trong cùng một thân bơm, ăn khớp với nhau theo cơ chế trong-ngoài.

• Chất lỏng được giữ trong các khoang giữa răng và di chuyển từ phía hút sang phía đẩy.

• Có nhiều model với kích thước, tốc độ, lưu lượng và công suất khác nhau.

Một số tài liệu kỹ thuật của dòng NYP công bố phạm vi độ nhớt có thể xử lý lên tới 300.000 cSt, nhưng con số này chỉ mang tính tham khảo chung — thông số thực tế cần đối chiếu theo từng model và điều kiện làm việc cụ thể.

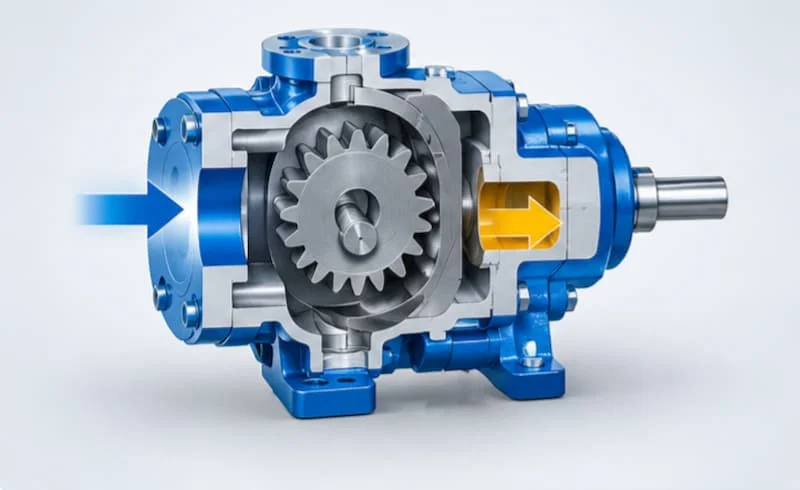

Nguyên lý hoạt động của bơm nước bánh răng NYP

Cơ chế vận hành của bơm nước bánh răng nyp diễn ra theo một trình tự khá logic. Đầu tiên, động cơ truyền chuyển động đến trục và bánh răng/rotor chủ động, khiến nó quay đều. Do cấu trúc ăn khớp trong, rotor còn lại (bị động) chuyển động theo, tạo ra các khoang chứa chất lỏng giữa hai bánh răng và thân bơm.

Khi rotor quay, thể tích tại khu vực hút thay đổi, tạo điều kiện để môi chất đi vào buồng bơm. Chất lỏng sau đó được giữ trong các khoảng trống giữa răng và thân bơm, di chuyển theo chiều quay của rotor.

Cuối cùng, khi các bánh răng ăn khớp trở lại ở phía cửa xả, môi chất bị đẩy ra ngoài với lưu lượng tương đối ổn định. Các tài liệu kỹ thuật về NYP đều mô tả đây là cơ chế vận chuyển chất lỏng bằng các khoang được hình thành bởi rotor/bánh răng bên trong thân bơm — khác biệt rõ rệt so với nguyên lý tạo vận tốc dòng chảy của bơm ly tâm.

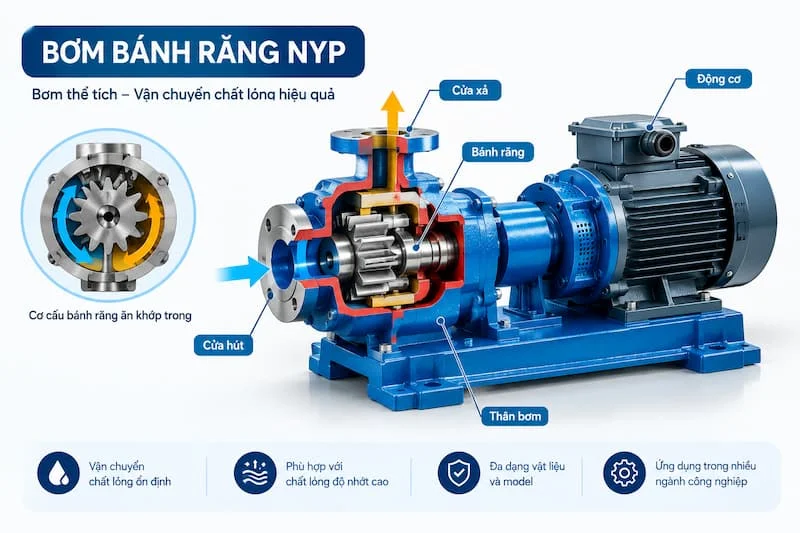

Cấu tạo bơm nước bánh răng NYP gồm những bộ phận nào?

Để hiểu vì sao bơm nước bánh răng nyp phù hợp với chất lỏng đặc, cần nắm được các bộ phận chính cấu thành nên nó:

• Thân bơm

• Rotor/bánh răng chủ động

• Rotor/bánh răng bị động

• Trục bơm

• Khoang bơm

• Ổ bi/gối đỡ

• Nắp bơm

• Phớt trục

• Cửa hút và cửa xả

• Van an toàn/bảo vệ áp suất (tùy cấu hình)

Mỗi bộ phận này đều ảnh hưởng trực tiếp đến hiệu quả vận hành. Chất có độ nhớt cao tạo tải lớn hơn lên rotor và trục, đòi hỏi kết cấu đủ bền. Phớt trục phải phù hợp với nhiệt độ và tính chất môi chất để tránh rò rỉ. Vật liệu thân bơm cần tương thích với chất cần bơm, đặc biệt khi làm việc với hóa chất hoặc thực phẩm. Khe hở bên trong giữa rotor và thân bơm cũng ảnh hưởng trực tiếp đến khả năng làm việc và độ kín của bơm.

Một số cấu hình NYP có thể sử dụng gang, thép đúc hoặc inox tùy theo yêu cầu môi chất và ứng dụng thực tế.

Thông số bơm nước bánh răng NYP cần quan tâm

Đây là nhóm thông số then chốt quyết định model nào phù hợp với hệ thống của bạn.

1. Model — Dòng NYP có nhiều kích cỡ như NYP0.78, NYP2.3, NYP3.6, NYP7.0, NYP24, NYP52, NYP80, NYP110 và các model lớn hơn tùy nhà sản xuất.

2. Lưu lượng — Đơn vị L/min hoặc m³/h. Không nên ghi một mức lưu lượng chung cho toàn bộ dòng NYP vì mỗi model có dung tích dịch chuyển khác nhau.

3. Áp suất — Thường thể hiện bằng MPa hoặc bar, tùy điều kiện hệ thống và yêu cầu vận hành.

4. Tốc độ quay — Đơn vị vòng/phút (rpm), ảnh hưởng trực tiếp đến lưu lượng thực tế.

5. Độ nhớt — Đây là thông số cực kỳ quan trọng đối với bơm nước bánh răng nyp, quyết định khả năng vận chuyển môi chất hiệu quả.

6. Nhiệt độ môi chất — Một số tài liệu công bố phạm vi khoảng -10°C đến 200°C, nhưng cần kiểm tra theo model và vật liệu cụ thể trước khi áp dụng.

7. Công suất động cơ — Phụ thuộc đồng thời vào model, lưu lượng, áp suất và độ nhớt của môi chất.

Các model bơm nước bánh răng NYP khác nhau như thế nào?

Không nên chỉ nhìn vào tên model để đánh giá — điều quan trọng là hiểu logic đằng sau sự khác biệt giữa chúng. Model càng lớn thường có dung tích dịch chuyển mỗi vòng lớn hơn, kéo theo khả năng đáp ứng lưu lượng cao hơn. Tuy vậy, tốc độ quay, áp suất, độ nhớt và công suất vẫn cần được xem xét đồng thời chứ không chỉ dựa vào kích thước.

Bảng trên chỉ mang tính định hướng; khi chọn sản phẩm thực tế, bạn cần lấy thông số chính xác từ catalogue của đúng nhà sản xuất. Các bảng kỹ thuật NYP hiện có cho thấy tốc độ, độ nhớt, áp suất và công suất có thể thay đổi đáng kể theo từng cấu hình cụ thể.

Bơm nước bánh răng NYP phù hợp với những loại chất lỏng nào?

Nhóm chất có độ nhớt cao: mật mía/rỉ mật, dầu, dầu nhớt, dầu nhiên liệu, nhựa đường/bitumen, keo, nhựa/resin, sơn và các chất phủ.

Nhóm thực phẩm: Có thể sử dụng cho một số môi chất thực phẩm nếu vật liệu và cấu hình bơm đáp ứng yêu cầu vệ sinh, an toàn thực phẩm.

Nhóm hóa chất: Cần lựa chọn kỹ vật liệu thân bơm, vật liệu bánh răng, vật liệu phớt, khả năng chịu nhiệt và khả năng chống ăn mòn phù hợp với từng loại hóa chất cụ thể.

Các nguồn kỹ thuật về NYP đề cập đến dầu, nhựa đường, mật mía, keo, sơn và nhiều môi chất độ nhớt cao khác; tuy nhiên khả năng tương thích cụ thể luôn phụ thuộc vào vật liệu và cấu hình của từng model.

Tại sao bơm NYP phù hợp với chất lỏng có độ nhớt cao?

Đây là câu hỏi cốt lõi giúp bạn hiểu đúng bản chất kỹ thuật thay vì chỉ nhìn vào thông số bề mặt. Bơm thể tích không hoạt động theo cách tạo vận tốc dòng chảy như bơm ly tâm. Thay vào đó, các khoang giữa bánh răng và thân bơm giữ và vận chuyển một lượng chất lỏng cố định qua mỗi vòng quay.

Khi độ nhớt của môi chất tăng lên, đặc tính dòng chảy bên trong buồng bơm cũng thay đổi. Vì vậy, tốc độ quay thường cần được lựa chọn phù hợp với độ nhớt và tải trọng thực tế — không nên hiểu rằng "độ nhớt càng cao thì tốc độ càng cao", bởi điều này có thể gây quá tải hoặc giảm hiệu suất bơm.

Một số tài liệu kỹ thuật của NYP cũng cho biết lưu lượng có thể được điều chỉnh linh hoạt thông qua việc thay đổi tốc độ quay của động cơ, giúp thích ứng với nhiều điều kiện vận hành khác nhau.

So sánh bơm nước bánh răng NYP với bơm bánh răng ngoài

Không nên kết luận rằng bơm nước bánh răng nyp luôn tốt hơn bơm bánh răng ngoài trong mọi trường hợp. Hai loại này phục vụ những cấu hình và yêu cầu vận hành khác nhau, và việc chọn loại nào phụ thuộc vào đặc tính môi chất cũng như mục đích sử dụng cụ thể.

Bơm nước bánh răng NYP được ứng dụng ở đâu?

Công nghiệp dầu khí: Vận chuyển dầu, dầu nhiên liệu và một số sản phẩm dầu có độ nhớt cao.

Công nghiệp nhựa đường: Vận chuyển bitumen, cấp nhựa đường cho hệ thống gia nhiệt và trộn.

Công nghiệp thực phẩm: Một số loại chất lỏng thực phẩm có độ nhớt cao, với yêu cầu vật liệu phù hợp tiêu chuẩn vệ sinh.

Công nghiệp hóa chất: Resin, keo, chất phủ và một số hóa chất tương thích vật liệu bơm.

Công nghiệp sơn: Sơn, chất màu và các chất phủ khác.

Ngành sản xuất mật mía: Đây là một trong những ứng dụng được nhắc đến nhiều nhất của bơm NYP, vì dòng bơm này thường gắn liền với việc vận chuyển rỉ mật/mật mía trong các nhà máy đường.

Những sai lầm thường gặp khi chọn bơm bánh răng NYP

Sai lầm 1 — Chỉ chọn theo lưu lượng: Không tính đến độ nhớt và áp suất khiến bơm hoạt động không đúng điểm làm việc thiết kế.

Sai lầm 2 — Không xác định nhiệt độ môi chất: Nhựa đường, dầu nóng hoặc chất dễ kết tinh cần cấu hình bơm phù hợp với nhiệt độ vận hành.

Sai lầm 3 — Chọn sai vật liệu: Không phải mọi model đều phù hợp với hóa chất ăn mòn, cần kiểm tra kỹ trước khi lắp đặt.

Sai lầm 4 — Chọn phớt không đúng: Phớt cơ khí và phớt chèn có điều kiện ứng dụng khác nhau, chọn sai có thể gây rò rỉ.

Sai lầm 5 — Cho máy chạy quá nhanh: Đặc biệt nguy hiểm với môi chất có độ nhớt cao, dễ gây quá tải động cơ.

Sai lầm 6 — Không lắp van bảo vệ: Trong hệ thống bơm thể tích, cần quan tâm đến tình trạng tăng áp bất thường và có phương án bảo vệ phù hợp.

Cách chọn bơm nước bánh răng NYP phù hợp

Để chọn đúng bơm nước bánh răng nyp, bạn có thể tham khảo checklist 8 bước sau:

1. Xác định môi chất — dầu, mật mía, nhựa đường, keo, hóa chất...

2. Xác định độ nhớt — đơn vị cSt.

3. Xác định nhiệt độ — nhiệt độ bình thường hay nhiệt độ cao?

4. Xác định lưu lượng — bao nhiêu L/min hoặc m³/h?

5. Xác định áp suất — cần bao nhiêu bar/MPa?

6. Kiểm tra vật liệu — gang, thép, inox 304, inox 316/316L... tùy môi chất.

7. Chọn phớt — phớt cơ khí/phớt chèn hoặc cấu hình đặc biệt tùy điều kiện.

8. Chọn tốc độ quay và động cơ — không chỉ chọn motor theo công suất mà phải dựa trên điều kiện vận hành thực tế.

Bỏ qua bất kỳ bước nào trong checklist này đều có thể khiến bơm hoạt động không hiệu quả hoặc hư hỏng sớm hơn dự kiến.

Lưu ý khi lắp đặt và vận hành bơm nước bánh răng NYP

• Kiểm tra đúng chiều quay trước khi vận hành.

• Đảm bảo đường ống hút phù hợp với lưu lượng và độ nhớt môi chất.

• Hạn chế tổn thất ở đường hút.

• Kiểm tra tình trạng môi chất trước khi bơm.

• Không để bơm hoạt động ngoài giới hạn kỹ thuật.

• Kiểm tra nhiệt độ môi chất thường xuyên.

• Theo dõi tiếng ồn và rung động bất thường.

• Kiểm tra phớt định kỳ để phát hiện sớm rò rỉ.

• Kiểm tra dầu/bôi trơn ở các bộ phận yêu cầu.

• Có phương án bảo vệ khi áp suất vượt giới hạn cho phép.

Cần nhấn mạnh rằng bơm bánh răng nyp không nên được chọn và vận hành chỉ dựa trên một thông số duy nhất — sự kết hợp giữa môi chất, độ nhớt, nhiệt độ, lưu lượng và áp suất mới quyết định hiệu quả vận hành lâu dài.

Câu hỏi thường gặp về bơm bánh răng NYP

Bơm bánh răng NYP là bơm gì?

Là dòng bơm bánh răng ăn khớp trong, thuộc nhóm bơm thể tích, thường được sử dụng để vận chuyển các chất lỏng có độ nhớt từ thấp đến rất cao tùy model.

Bơm NYP có bơm được mật mía không?

Có thể được sử dụng cho mật mía/rỉ mật khi lựa chọn đúng model, tốc độ, vật liệu và điều kiện vận hành. Đây là một trong những ứng dụng thường được đề cập của dòng NYP.

Bơm NYP chịu được độ nhớt bao nhiêu?

Một số tài liệu kỹ thuật công bố phạm vi lên tới 300.000 cSt, nhưng không nên áp dụng con số này cho mọi model; cần kiểm tra catalogue và điều kiện vận hành cụ thể.

Bơm NYP có dùng cho nhựa đường không?

Có thể được sử dụng trong các hệ thống vận chuyển nhựa đường/bitumen nếu model và vật liệu được lựa chọn phù hợp với nhiệt độ, độ nhớt và áp suất làm việc.

Chọn bơm NYP dựa vào những thông số nào?

Nên xác định tối thiểu lưu lượng, áp suất, độ nhớt, nhiệt độ, loại môi chất, vật liệu và tốc độ quay trước khi chọn model phù hợp.

Kết luận

Bơm nước bánh răng nyp là dòng bơm bánh răng ăn khớp trong, thuộc nhóm bơm thể tích, có thế mạnh ở khả năng vận chuyển nhiều loại chất lỏng — đặc biệt là các môi chất có độ nhớt cao như dầu, mật mía, nhựa đường hay keo. Với nhiều model và cấu hình khác nhau, việc chọn đúng bơm phải dựa trên tổng hòa các yếu tố: môi chất, độ nhớt, nhiệt độ, lưu lượng, áp suất, vật liệu và loại phớt — chứ không thể chỉ dựa vào một thông số riêng lẻ.

Bạn đang cần chọn bơm bánh răng NYP để bơm dầu, mật mía, nhựa đường, keo hoặc hóa chất? Hãy cung cấp loại chất lỏng, độ nhớt, nhiệt độ, lưu lượng và áp suất yêu cầu. Những thông tin này sẽ giúp xác định model và cấu hình bơm phù hợp hơn thay vì chọn theo cảm tính.
