Y Strainer Filter Mesh là gì?

Y strainer filter mesh là gì? Trong bất kỳ hệ thống đường ống công nghiệp nào, sự cố luôn là điều không ai mong muốn. Việc van điều khiển đột nhiên bị kẹt, máy bơm quá tải, đồng hồ đo lưu lượng cho ra sai số lớn hay bộ trao đổi nhiệt bị nghẹt cứng chính là những "cơn ác mộng" gây tốn kém chi phí vận hành. Thủ phạm gây ra các vấn đề này thường không xa lạ: đó là cặn bẩn, rỉ sét, cát và các dị vật rắn ẩn mình trong dòng lưu chất. Để giải quyết triệt để, Y Strainer Filter Mesh (lưới lọc trong bộ lọc chữ Y) chính là thiết bị then chốt, đóng vai trò như một lớp khiên bảo vệ, giữ lại toàn bộ tạp chất và đảm bảo hệ thống vận hành trơn tru, bền bỉ.

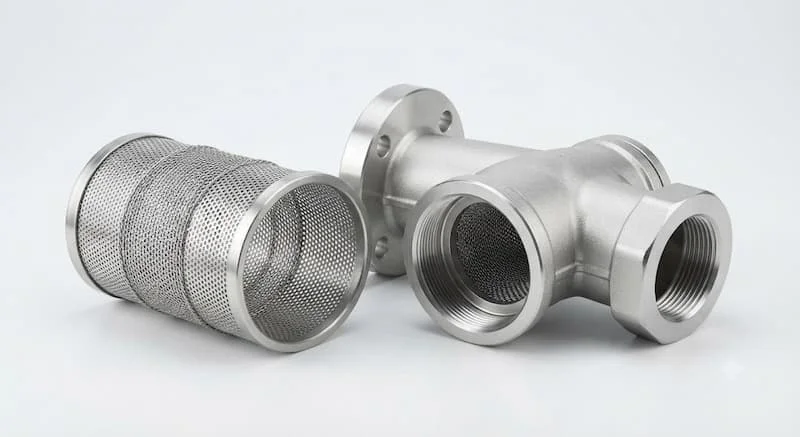

Y Strainer Filter Mesh là gì?

Y Strainer Filter Mesh là thành phần quan trọng nhất bên trong bộ lọc chữ Y (Y-Strainer), được thiết kế dưới dạng lưới lọc có cấu tạo đặc thù để lắp đặt gọn gàng vào thân van. Nhiệm vụ của nó là giữ lại các hạt rắn, cặn bẩn và tạp chất trước khi lưu chất tiếp tục đi đến các thiết bị tinh vi phía sau như bơm, van hoặc các loại thiết bị đo lường nhạy cảm.

• Vai trò: Ngăn chặn sự xâm nhập của dị vật, bảo vệ sự toàn vẹn của hệ thống.

• Vị trí: Được lắp đặt nằm gọn trong khoang lọc của Y Strainer trên các đường ống dẫn chất lỏng hoặc khí.

• Chức năng: Sử dụng các lỗ lưới với kích thước chính xác để phân tách vật thể rắn ra khỏi dòng chảy, giúp chất lỏng hoặc khí đạt được độ tinh khiết cần thiết trước khi đi vào thiết bị hạ nguồn.

Đây là bộ phận cốt lõi không thể thay thế trong mọi hệ thống lọc cơ học, quyết định đến 90% hiệu quả của việc bảo vệ thiết bị.

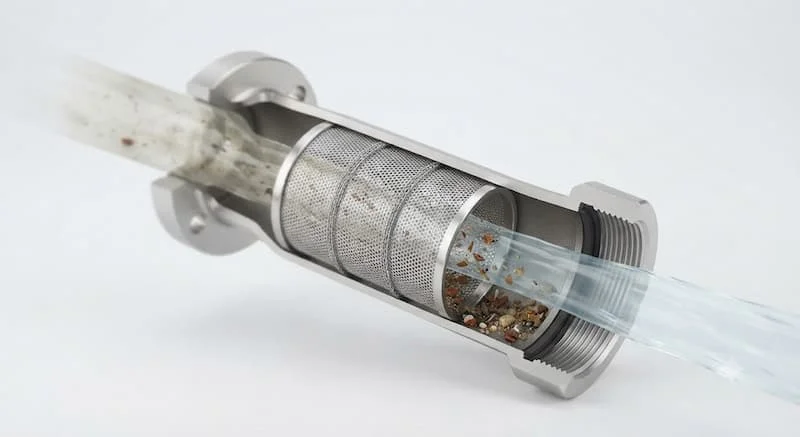

Nguyên lý hoạt động của lưới lọc trong bộ lọc chữ Y

Nguyên lý của lưới lọc này tuân theo cơ chế tách lọc vật lý đơn giản nhưng hiệu quả tuyệt đối:

1. Dòng chảy: Lưu chất cùng tạp chất đi vào thân Y Strainer.

2. Lọc: Dòng chảy bắt buộc phải đi qua lưới lọc trong bộ lọc chữ Y. Các hạt cặn lớn hơn kích thước lỗ lưới sẽ bị giữ lại bên trong lòng lưới.

3. Lưu thông: Lưu chất đã sạch tạp chất tiếp tục hành trình đi ra ngoài theo thiết kế của đường ống.

Tùy vào kích thước mesh (mắt lưới), khả năng giữ lại hạt cặn sẽ khác nhau. Khi bụi bẩn tích tụ quá nhiều, chênh áp giữa đầu vào và đầu ra tăng lên, đó là lúc người vận hành cần tiến hành vệ sinh lưới lọc để tránh hiện tượng sụt áp gây hại cho thiết bị phía sau.

Cấu tạo của lưới lọc trong bộ lọc chữ Y

Để đáp ứng được áp lực vận hành khắc nghiệt, lưới lọc được cấu tạo từ các bộ phận bền bỉ:

• Lưới inox đục lỗ (Perforated Mesh): Tạo khung xương vững chắc cho lưới, chịu được áp lực dòng chảy lớn.

• Lớp lưới dệt (Wire Mesh): Được dệt chồng lên lớp đục lỗ để tinh chỉnh kích thước khe hở, đảm bảo độ chính xác của cấp lọc.

• Khung đỡ: Cố định hình dáng của lưới, ngăn ngừa sự biến dạng khi lưu chất tác động lực mạnh.

• Nắp giữ lưới & Gioăng kín: Đảm bảo lưới được định vị chính xác và không có dòng chảy bỏ qua (bypass) qua các khe hở.

Phân tích chuyên sâu

Các loại Y Strainer Filter Mesh phổ biến

Người dùng có thể lựa chọn dựa trên điều kiện thực tế của hệ thống:

• Vật liệu: Inox 304 (thông dụng), Inox 316 (chống ăn mòn hóa học cao), hoặc các loại thép hợp kim đặc biệt như Monel/Hastelloy cho các ứng dụng cực kỳ khắc nghiệt.

• Cấu tạo: Loại lưới đục lỗ (độ bền cao) hoặc lưới dệt (độ tinh khiết cao), hoặc kết hợp cả hai để đạt hiệu suất tối ưu.

• Mesh Size: Đa dạng từ 10 Mesh (lọc thô) đến 200 Mesh (lọc bụi mịn), phục vụ nhu cầu lọc từ cát sỏi đến hạt cặn siêu nhỏ.

So sánh các loại Mesh Size

Kết luận: Chọn mesh thô khi cần lưu lượng lớn và tránh sụt áp; chọn mesh mịn khi bảo vệ các thiết bị nhạy cảm nhưng cần lưu ý vệ sinh thường xuyên hơn.

Tại sao lựa chọn Mesh Size lại quan trọng?

Chọn đúng kích thước mesh là sự cân bằng giữa hiệu quả lọc và hiệu suất dòng chảy. Lưới quá dày (Mesh cao) sẽ giữ cặn rất tốt nhưng nhanh tắc nghẽn và gây tổn thất áp suất (tụt áp) mạnh, trong khi lưới quá thưa (Mesh thấp) sẽ khiến thiết bị phía sau không được bảo vệ đầy đủ.

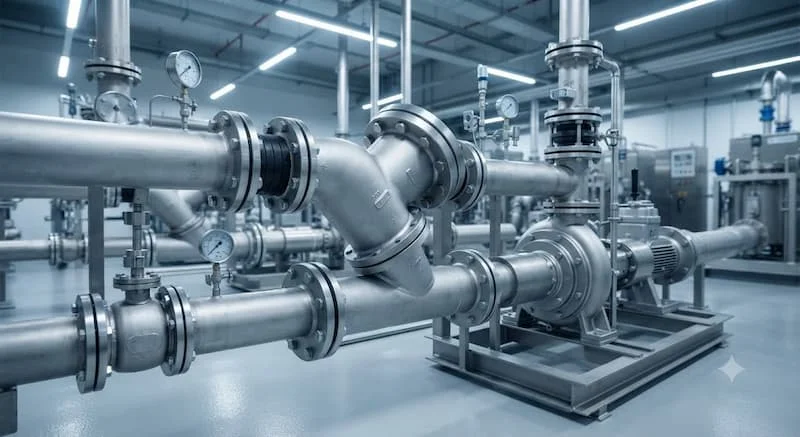

Ứng dụng thực tế

Lĩnh vực ứng dụng

Lưới lọc trong bộ lọc chữ Y có mặt trong hầu hết mọi lĩnh vực công nghiệp hiện đại:

• Hệ thống cấp nước & HVAC: Loại bỏ rác, cát, đá trong nước làm mát chiller.

• Hóa chất & Dầu khí: Chống tắc nghẽn trong các van điều khiển lưu lượng axit, dầu.

• Thực phẩm & Dược phẩm: Đảm bảo độ sạch tuyệt đối trong dây chuyền chiết rót.

• Nhà máy điện & Hơi nước: Loại bỏ cặn vôi và tạp chất trong đường ống hơi.

Khi nào nên thay hoặc vệ sinh lưới lọc?

Cần kiểm tra ngay khi áp suất đầu ra giảm đột ngột hoặc lưu lượng nước yếu. Nếu lưới lọc xuất hiện vết rách, biến dạng hoặc bị nghẹt cặn không thể vệ sinh sạch, cần thay mới lập tức để đảm bảo an toàn cho thiết bị hạ nguồn.

Hướng dẫn và Checklist

Checklist lựa chọn

• Xác định môi trường (nước, dầu, hay hóa chất).

• Đo lường kích thước tạp chất cần loại bỏ.

• Chọn Mesh size phù hợp (đảm bảo không gây sụt áp quá mức).

• Ưu tiên vật liệu inox 316 nếu môi trường có tính ăn mòn.

• Kiểm tra kích thước Y Strainer hiện có để đảm bảo lưới lọc vừa vặn.

Hướng dẫn tháo lắp và bảo dưỡng

• An toàn là trên hết: Luôn xả áp suất đường ống trước khi mở nắp Y Strainer.

• Tháo lắp: Mở nắp, lấy lưới ra, dùng vòi nước áp lực cao hoặc hóa chất tẩy rửa chuyên dụng để làm sạch.

• Kiểm tra: Quan sát xem lưới có bị rách hay biến dạng không. Nếu có, tuyệt đối không tái sử dụng.

FAQ

Mesh Size càng lớn có lọc càng mịn không?

Không, Mesh Size là số lỗ trên một inch vuông. Số Mesh càng lớn thì lỗ càng nhỏ, lọc càng mịn.

Lưới lọc inox 304 và 316 khác nhau thế nào?

Inox 316 có khả năng kháng ăn mòn, kháng hóa chất và chịu được môi trường mặn tốt hơn hẳn 304.

Bao lâu nên vệ sinh lưới lọc?

Không có mốc thời gian cố định, nên căn cứ vào đồng hồ chênh áp hoặc chu kỳ bảo trì hệ thống.

Có thể tái sử dụng lưới lọc không?

Hoàn toàn có thể, miễn là lưới không bị rách, rỉ sét hay biến dạng.

Làm sao chọn đúng Mesh Size?

Hãy chọn kích thước lỗ lưới nhỏ hơn kích thước hạt tạp chất nhỏ nhất mà bạn muốn ngăn chặn.

Kết luận

Một bộ lưới lọc chất lượng không chỉ giúp hệ thống vận hành trơn tru mà còn là khoản đầu tư thông minh để tối ưu hóa chi phí bảo trì và kéo dài tuổi thọ cho mọi thiết bị trên đường ống. Đừng để những cặn bẩn nhỏ bé làm gián đoạn dây chuyền sản xuất của bạn!
