Y fitting plumbing là gì?

Y fitting plumbing là gì? Trong thiết kế hệ thống đường ống công nghiệp và dân dụng, việc quản lý dòng chảy một cách khoa học là yếu tố tiên quyết để đảm bảo hiệu suất vận hành. Các hệ thống thường xuyên cần chia nhánh hoặc hợp nhất các dòng lưu chất. Tuy nhiên, nếu sử dụng các phụ kiện thông thường như Tee fitting (Tê), dòng chảy dễ gặp hiện tượng va đập, gây sụt áp và tạo ra các vùng dòng chảy rối (turbulence). Phụ kiện đường ống chữ Y ra đời như một giải pháp kỹ thuật tối ưu, giúp chuyển hướng lưu chất một cách mượt mà, từ đó nâng cao hiệu suất tổng thể, giảm thiểu hao mòn và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

Việc hiểu rõ và ứng dụng đúng Phụ kiện đường ống chữ Y không chỉ giúp các kỹ sư tối ưu hóa thiết kế thủy lực mà còn giúp chủ đầu tư cắt giảm đáng kể chi phí bảo trì hệ thống trong dài hạn. Hãy cùng chuyên gia phân tích sâu về thiết bị quan trọng này.

Vì sao Y fitting được sử dụng phổ biến trong hệ thống đường ống?

Trong các hệ thống đường ống lưu lượng lớn hoặc đòi hỏi sự ổn định cao, dòng chảy mượt mà là mục tiêu hàng đầu. Các phụ kiện như Tee fitting có góc vuông 90° thường gây cản trở dòng chảy lớn, làm tăng tổn thất áp suất và gây ra tiếng ồn do hiện tượng xoáy.

Phụ kiện đường ống chữ Y giúp giải quyết vấn đề này nhờ thiết kế góc nghiêng (thông thường là 45°). Thay vì thay đổi hướng đột ngột, dòng lưu chất được dẫn dắt theo một lộ trình nghiêng, giúp:

• Giảm sụt áp (Pressure Drop): Giảm lực cản cho dòng lưu chất, giúp tiết kiệm năng lượng cho máy bơm.

• Giảm dòng chảy rối: Hạn chế hiện tượng va đập tại các điểm giao cắt, giúp dòng chảy ổn định hơn.

• Tăng tuổi thọ hệ thống: Giảm lực tác động lên thành ống, từ đó giảm thiểu sự mài mòn và nguy cơ rò rỉ tại các mối nối.

Y fitting plumbing là gì?

Y fitting plumbing là phụ kiện đường ống có hình dạng chữ Y, được sử dụng để chia hoặc hợp nhất dòng chảy giữa ba nhánh ống. Điểm khác biệt cốt lõi nằm ở góc nghiêng của nhánh rẽ (thường là 45°), cho phép lưu chất di chuyển với sự chuyển tiếp mượt mà hơn so với các phụ kiện chia nhánh góc vuông.

Thiết bị này đóng vai trò quan trọng trong việc duy trì áp suất ổn định và đảm bảo lưu lượng yêu cầu trong các hệ thống cấp thoát nước, HVAC, và các quy trình xử lý công nghiệp khắt khe. Đây là thành phần không thể thiếu để xây dựng một hệ thống đường ống chuyên nghiệp, bền bỉ và hiệu quả về mặt thủy lực.

Cấu tạo và nguyên lý hoạt động của Y fitting

Thiết kế của một phụ kiện Phụ kiện đường ống chữ Y được tối ưu hóa để đảm bảo độ bền cơ học và hiệu năng dòng chảy.

Cấu tạo chính:

• Thân fitting: Được gia công chắc chắn với độ dày đồng nhất để chịu áp lực.

• Nhánh chính và nhánh rẽ: Được thiết kế với góc nghiêng lý tưởng để hướng dòng chảy.

• Kiểu kết nối: Đa dạng tùy theo nhu cầu: Ren, hàn, dán keo, mặt bích hoặc clamp vi sinh (cho các ngành thực phẩm, dược phẩm).

Nguyên lý hoạt động:

Khi lưu chất đi vào nhánh chính, thay vì bị đổi hướng đột ngột, nó sẽ được hướng theo nhánh rẽ nghiêng. Thiết kế này triệt tiêu phần lớn năng lượng tiêu hao do va đập và dòng xoáy. Kết quả là dòng chảy tại các điểm giao cắt được duy trì lưu lượng ổn định, giúp giảm tổn thất áp suất đáng kể, bảo vệ các thiết bị nhạy cảm phía sau như van, đồng hồ đo lưu lượng hay bơm.

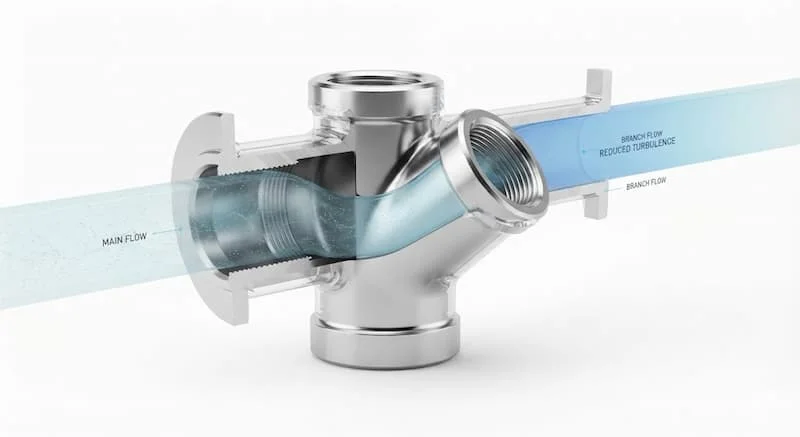

Phân tích chuyên sâu về phụ kiện đường ống chữ Y

Phân loại Y fitting

• Theo vật liệu: Từ inox 304/316 (chống ăn mòn, thực phẩm), PVC/uPVC/CPVC (hệ thống thoát nước, hóa chất), đến đồng, gang và thép carbon (công nghiệp nặng).

• Theo kết nối: Threaded (ren), Socket (dán keo/hàn trong), Welded (hàn đối đầu), Flanged (mặt bích) và Sanitary Clamp (vi sinh).

• Theo ứng dụng: Phân hóa từ hệ thống cấp nước gia đình đến các dây chuyền sản xuất hóa chất, dược phẩm cực kỳ nghiêm ngặt.

So sánh Y fitting và Tee fitting

Kết luận: Nếu dự án của bạn ưu tiên hiệu suất vận hành và độ bền lâu dài, Phụ kiện đường ống chữ Y luôn là lựa chọn vượt trội hơn so với Tee fitting.

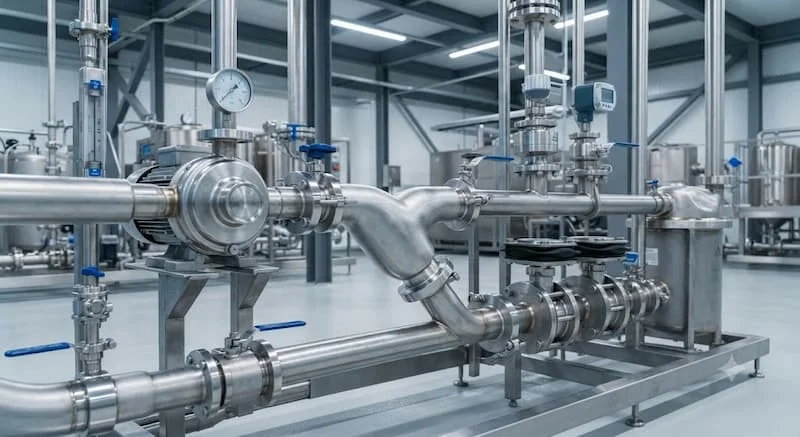

Ứng dụng thực tế và hướng dẫn lựa chọn

Phụ kiện đường ống chữ Y hiện diện trong mọi lĩnh vực: Hệ thống cấp thoát nước, PCCC, HVAC, nhà máy bia, thực phẩm, dược phẩm và xử lý nước thải. Đặc biệt trong các hệ thống có lưu lượng lớn, việc sử dụng phụ kiện này là tiêu chuẩn để bảo vệ máy bơm và giảm tiêu thụ điện năng.

Những sai lầm thường gặp:

1. Chọn sai góc nhánh: Sử dụng góc quá hẹp hoặc quá rộng so với yêu cầu thủy lực.

2. Sai vật liệu: Sử dụng vật liệu không chịu được hóa chất hoặc nhiệt độ môi trường.

3. Lắp ngược chiều: Làm giảm hiệu quả điều hướng dòng chảy.

4. Bỏ qua tiêu chuẩn: Chọn sai chuẩn kết nối (ASME, DIN, JIS) gây khó khăn khi thi công và bảo trì.

Checklist lựa chọn:

✓ Xác định môi chất (nước, hóa chất, dầu...).

✓ Chọn vật liệu phù hợp (Inox 316, PVC, thép...).

✓ Kiểm tra áp suất vận hành tối đa.

✓ Xác định kiểu kết nối phù hợp với đường ống cũ/mới.

✓ Kiểm tra các tiêu chuẩn kỹ thuật quốc tế (ASTM, ASME).

FAQ: Câu hỏi thường gặp

1. Y fitting và Tee fitting nên chọn loại nào?

Nếu hệ thống cần tối ưu lưu lượng và giảm sụt áp, Y fitting là lựa chọn số 1. Tee fitting chỉ phù hợp cho những đoạn rẽ đơn giản, lưu lượng nhỏ.

2. Y fitting plumbing có dùng cho hệ thống nước nóng không?

Có, nhưng bạn cần chọn vật liệu chịu nhiệt tốt như Inox, đồng hoặc nhựa chịu nhiệt (CPVC).

3. Inox 304 hay inox 316 phù hợp hơn?

Inox 316 có khả năng chống ăn mòn hóa học cao hơn, phù hợp với môi trường khắc nghiệt hoặc thực phẩm/dược phẩm, trong khi 304 phù hợp với cấp nước thông thường.

4. Góc 45° có ưu điểm gì?

Góc 45° tạo điều kiện cho dòng lưu chất thay đổi hướng nhẹ nhàng, giảm thiểu ma sát và hiện tượng tạo xoáy tại điểm giao cắt.

5. Có thể dùng Y fitting cho hệ thống thực phẩm không?

Có, bạn cần chọn loại phụ kiện đường ống chữ Y chuẩn vi sinh (Sanitary Clamp) làm từ Inox 316L.

Kết luận

Phụ kiện đường ống chữ Y là phụ kiện then chốt để kiến tạo nên những hệ thống đường ống chuyên nghiệp, đảm bảo tính ổn định và hiệu quả kinh tế dài hạn. Bằng cách giảm thiểu tổn thất áp suất và tối ưu hóa thủy lực, phụ kiện này góp phần bảo vệ tài sản thiết bị, giảm chi phí vận hành và đảm bảo an toàn tuyệt đối cho quy trình sản xuất.

Hãy theo dõi honto.vn để nhận thêm thông tin về Y fitting plumbing!
