Van tay 3 cửa là gì?

Van tay 3 cửa là gì? Trong vận hành các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát hướng đi của lưu chất là yêu cầu kỹ thuật then chốt. Thay vì sử dụng nhiều van 2 ngã rời rạc khiến hệ thống trở nên cồng kềnh, chi phí lắp đặt tăng cao và gây khó khăn trong việc vận hành đồng bộ, van tay ba cửa (van 3 ngã) nổi lên như một giải pháp thay thế hoàn hảo. Thiết bị này tích hợp nhiều chức năng điều hướng trong một cấu trúc duy nhất, giúp tối ưu hóa không gian và chi phí cho mọi quy trình công nghiệp.

Vậy van tay ba cửa thực chất hoạt động theo cơ chế nào? Làm thế nào để phân biệt giữa hai biến thể phổ biến là van chữ T và chữ L để tránh những sai lầm đáng tiếc trong lắp đặt? Hãy cùng chúng tôi đi sâu vào phân tích chuyên môn để giúp bạn sở hữu giải pháp điều khiển dòng chảy bền bỉ, linh hoạt và hiệu quả nhất.

Van tay 3 cửa là gì?

Định nghĩa

Van tay 3 cửa (hay còn gọi là van 3 ngã điều khiển bằng tay) là thiết bị cơ khí chuyên dụng có ba cổng kết nối. Thiết bị này được vận hành thủ công thông qua tay gạt hoặc tay quay để thực hiện các chức năng chia dòng, trộn dòng hoặc chuyển hướng dòng chảy của lưu chất trong hệ thống đường ống.

Tùy thuộc vào thiết kế của bi van (lõi van) bên trong, thiết bị này cho phép người vận hành thay đổi đường đi của chất lỏng hoặc khí một cách chính xác mà không cần đến các hệ thống điện hay khí nén phức tạp.

Cấu tạo và nguyên lý hoạt động

Cấu tạo của một van tay ba cửa bao gồm:

• Thân van: Thường làm từ inox, đồng hoặc thép, chịu được áp lực cao.

• Bi van (lõi van): Thành phần cốt lõi có các lỗ thông, được thiết kế theo hình chữ T hoặc chữ L để điều phối hướng dòng.

• Tay gạt/tay quay: Cơ cấu điều khiển để thay đổi vị trí bi van.

• Gioăng làm kín: Thường là PTFE hoặc Teflon giúp ngăn chặn rò rỉ tại các cổng.

Nguyên lý hoạt động dựa trên sự xoay chuyển của bi van. Khi xoay tay gạt, bi van sẽ xoay đến vị trí cho phép lưu chất đi từ cổng này sang một trong hai cổng còn lại (chuyển hướng), hoặc thông cả ba cổng (trộn/chia dòng) tùy vào cấu trúc nội tại.

Đặc điểm nổi bật của van tay ba cửa

Sự ưa chuộng của van tay ba cửa trên thị trường đến từ những ưu điểm kỹ thuật thực tế:

• Điều hướng dòng linh hoạt: Một thiết bị có thể thay thế hoàn hảo cho sự phối hợp phức tạp của 2-3 van đơn lẻ.

• Thiết kế nhỏ gọn: Tiết kiệm tối đa diện tích lắp đặt, đặc biệt quan trọng trong các hệ thống có không gian hạn chế.

• Đóng mở nhanh: Thiết kế tay gạt cho phép thao tác tức thời, giảm thiểu thời gian xử lý sự cố.

• Độ kín khít cao: Với các vật liệu gioăng hiện đại, van đảm bảo không bị rò rỉ lưu chất ra môi trường ngoài.

• Tuổi thọ cao và dễ bảo trì: Cấu tạo đơn giản, ít chi tiết chuyển động phức tạp giúp việc bảo dưỡng định kỳ trở nên dễ dàng.

• Vận hành độc lập: Không cần nguồn cấp điện hay khí nén, giúp tiết kiệm năng lượng và chi phí vận hành.

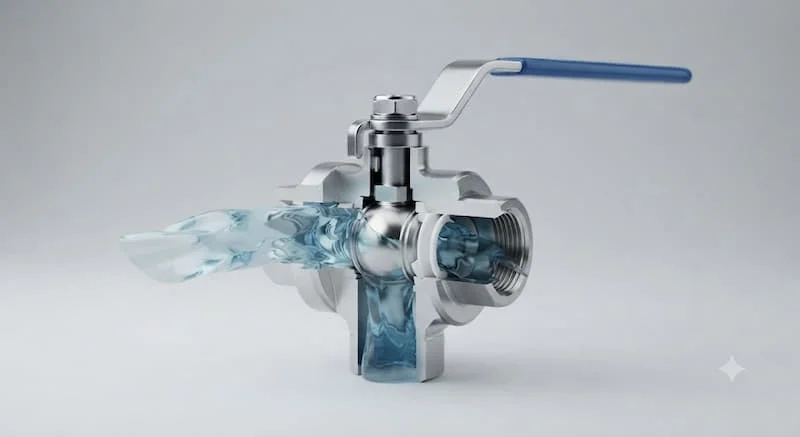

Phân tích chuyên sâu về phân loại và thông số

Phân loại van tay ba cửa

• Theo kiểu bi van:

  • Van bi chữ T: Cho phép trộn hai dòng lưu chất hoặc chia một dòng ra làm hai hướng đồng thời.

  • Van bi chữ L: Chuyên dùng để chuyển hướng dòng chảy từ hướng này sang hướng khác (90 độ), không cho phép trộn.

• Theo vật liệu: Inox 304/316 (chống ăn mòn cao), đồng (thường dùng trong nước), gang hoặc thép (chịu áp suất lớn).

• Theo kiểu kết nối: Kết nối ren (tiện dụng cho đường ống nhỏ), mặt bích (chịu áp lực lớn, đường ống công nghiệp), hoặc hàn (độ kín tuyệt đối).

Thông số kỹ thuật cần quan tâm

So sánh với van bi 2 ngã: Nếu van 2 ngã chỉ có chức năng đóng/mở (On/Off), thì van 3 cửa mang lại tính năng "tư duy" hướng đi. Lắp đặt van 3 cửa giúp giảm bớt các mối nối, từ đó giảm rủi ro rò rỉ tại các điểm kết nối trong hệ thống.

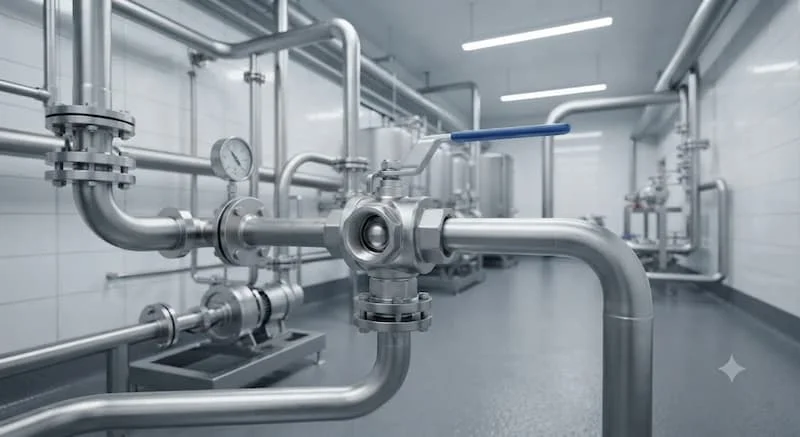

Ứng dụng thực tế

Van tay ba cửa là thiết bị chủ lực trong nhiều lĩnh vực:

• Xử lý nước: Điều hướng nước qua các cột lọc hoặc bể chứa khác nhau.

• Hệ thống HVAC: Điều khiển lưu lượng nước nóng/lạnh đi qua các dàn trao đổi nhiệt.

• Thực phẩm & Dược phẩm: Sử dụng vật liệu Inox 316 để trộn các loại nguyên liệu lỏng.

• Dầu khí & Hóa chất: Chuyển hướng các dòng hóa chất an toàn mà không làm gián đoạn hệ thống.

Khi hệ thống của bạn cần sự luân chuyển, trộn lẫn hoặc chia tách dòng chất lỏng, việc sử dụng van 3 cửa là lựa chọn thông minh nhất. Sai lầm lớn nhất thường gặp là chọn van chữ L cho ứng dụng cần trộn dòng (chữ T) hoặc ngược lại, dẫn đến sai lệch hoàn toàn về luồng chất lỏng so với thiết kế.

Hướng dẫn lựa chọn và Checklist

Để đảm bảo hiệu quả hệ thống, hãy thực hiện đúng các bước:

1. Xác định mục tiêu: Bạn cần trộn (chữ T) hay chỉ chuyển hướng (chữ L)?

2. Kiểm tra lưu chất: Tính chất ăn mòn sẽ quyết định chất liệu thân van.

3. Tính toán áp suất/nhiệt độ: Đảm bảo van đáp ứng tiêu chuẩn an toàn của hệ thống.

4. Chọn kết nối: Ren cho ống nhỏ, bích cho hệ thống lớn.

Checklist trước khi mua:

• [ ] Chức năng van (chữ T hay L) đã chính xác?

• [ ] Vật liệu thân van có phù hợp với hóa chất/nước?

• [ ] Áp suất (PN) chịu được của van có lớn hơn áp lực hệ thống?

• [ ] Tiêu chuẩn mặt bích/ren có khớp với đường ống hiện có?

• [ ] Có chứng chỉ CO-CQ để đảm bảo nguồn gốc?

FAQ - Câu hỏi thường gặp

Van chữ T và chữ L khác nhau như thế nào?

Van chữ T có thể trộn hoặc chia dòng chảy đồng thời, trong khi van chữ L chỉ dùng để chuyển hướng dòng chảy giữa các cổng.

Có thể dùng van tay ba cửa cho nước nóng không?

Có, nhưng bạn bắt buộc phải chọn loại có gioăng làm kín bằng Teflon (PTFE) để chịu được nhiệt độ cao.

Van tay 3 cửa có thay thế hai van bi được không?

Hoàn toàn có thể. Sử dụng một van 3 cửa giúp tiết kiệm chi phí mua sắm van, giảm mối nối và giảm thiểu nguy cơ rò rỉ tại các khớp nối.

Kết luận

Van tay ba cửa là mảnh ghép quan trọng giúp các hệ thống đường ống vận hành thông minh và linh hoạt. Việc hiểu rõ cơ chế hoạt động của van chữ T và chữ L, cũng như lựa chọn vật liệu đúng đắn sẽ giúp hệ thống của bạn hoạt động ổn định, giảm thiểu bảo trì và tối ưu chi phí đầu tư dài hạn.
