Van Lá Lật 1 Chiều Là Gì? Cách Chọn Đúng Cho Hệ Thống Nước

Bạn đã bao giờ gặp tình trạng máy bơm vừa tắt thì nước từ trên bồn cao đổ ngược xuống, làm cánh quạt máy bơm quay ngược dẫn đến cháy động cơ? Hay hệ thống đường ống trục chính bỗng nhiên mất áp suất đột ngột, gây gián đoạn toàn bộ dây chuyền sản xuất? Những sự cố này thường bắt nguồn từ việc thiếu vắng hoặc lắp đặt sai loại van chống chảy ngược.

Trong số các giải pháp ngăn dòng chảy ngược hiện nay, van lá 1 chiều được xem là "khắc tinh" của hiện tượng tụt áp và búa nước. Với thiết kế thông minh cho phép lưu lượng đi qua tối đa mà vẫn đảm bảo đóng kín tức thì khi dòng chảy đảo chiều, loại van này đã trở thành linh kiện không thể thiếu trong mọi trạm bơm và nhà máy công nghiệp. Bài viết này sẽ phân tích chi tiết từ cấu tạo đến thực tế ứng dụng để bạn có cái nhìn chuyên sâu nhất trước khi ra quyết định đầu tư.

2. Van lá lật 1 chiều là gì? Định nghĩa và vị trí lắp đặt

Van lá 1 chiều (tên tiếng Anh là Swing Check Valve) là thiết bị cơ khí được lắp trên đường ống với mục đích duy nhất: chỉ cho phép dòng chất lỏng hoặc khí đi theo một hướng xác định và tự động ngăn chặn hướng ngược lại.

Đặc điểm nhận dạng

Tên gọi "lá lật" xuất phát từ bộ phận đóng ngắt chính của van – một chiếc đĩa (lá van) được gắn vào trục bản lề. Khi có áp lực dòng chảy đủ lớn, lá van này sẽ "lật" lên để mở đường cho chất lưu đi qua. Khi áp suất giảm hoặc dòng chảy đổi hướng, trọng lượng của lá van cộng với áp lực ngược sẽ đẩy lá van đóng sập xuống bệ đỡ, tạo thành một vách ngăn kín khít.

Vị trí lắp đặt chiến lược

• Sau máy bơm: Đây là vị trí quan trọng nhất để bảo vệ máy bơm khỏi hiện tượng "búa nước" khi dừng đột ngột.

• Trên đường ống trục chính: Ngăn chặn việc thất thoát áp suất từ các nhánh phụ đổ ngược về nguồn.

• Trước các đồng hồ đo lưu lượng: Để bảo vệ độ chính xác của thiết bị đo.

3. Nguyên lý hoạt động của van lá lật 1 chiều: Cơ chế tự động thông minh

Khác với các loại van cổng hay van bi cần người vận hành xoay tay gạt, van lá 1 chiều hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất của lưu chất.

1. Trạng thái mở: Khi máy bơm khởi động, áp lực của dòng nước đẩy từ dưới lên hoặc từ trái sang phải (theo chiều mũi tên trên thân van) sẽ thắng được trọng lượng của lá van. Lá van lật lên và nằm sát vào phần trên của thân van, giúp dòng chảy đi qua với lực cản thấp nhất.

2. Trạng thái đóng: Ngay khi tắt bơm, lưu lượng nước giảm dần. Theo quy luật trọng lực, lá van sẽ tự động rơi xuống. Nếu có dòng nước từ trên cao đổ ngược lại, chính áp lực của dòng nước ngược này sẽ ép chặt lá van vào ghế van (valve seat), ngăn không cho một giọt nước nào lọt qua phía bên kia.

Bản chất của cơ chế này là sử dụng chính năng lượng của dòng chảy để vận hành, giúp tiết kiệm chi phí năng lượng và nhân công vận hành cho toàn hệ thống

4. Phân loại van lá 1 chiều phổ biến nhất hiện nay

Tùy vào quy mô hệ thống và môi trường lưu chất (nước sạch, hóa chất hay nước thải), bạn cần chọn loại vật liệu và kiểu kết nối phù hợp:

Theo vật liệu cấu tạo

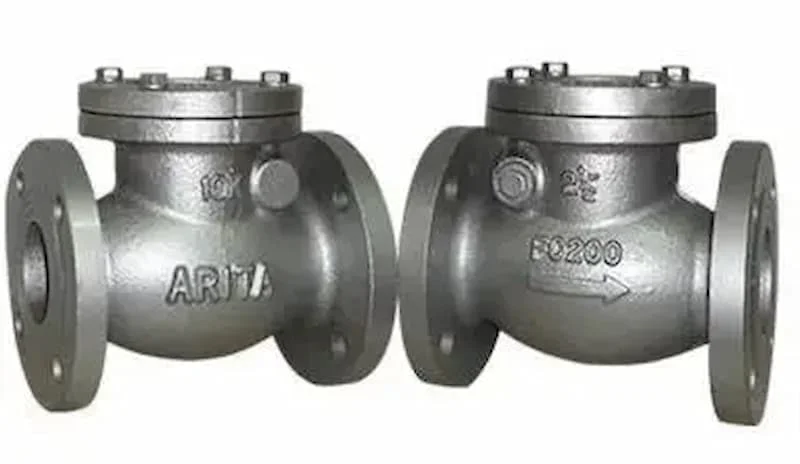

• Van lá lật gang (Cast Iron): Thường có kích thước lớn (DN50 - DN500), thân van sơn phủ Epoxy chống gỉ. Đây là lựa chọn hàng đầu cho hệ thống cấp thoát nước đô thị, PCCC vì giá thành hợp lý và độ bền cơ học cao.

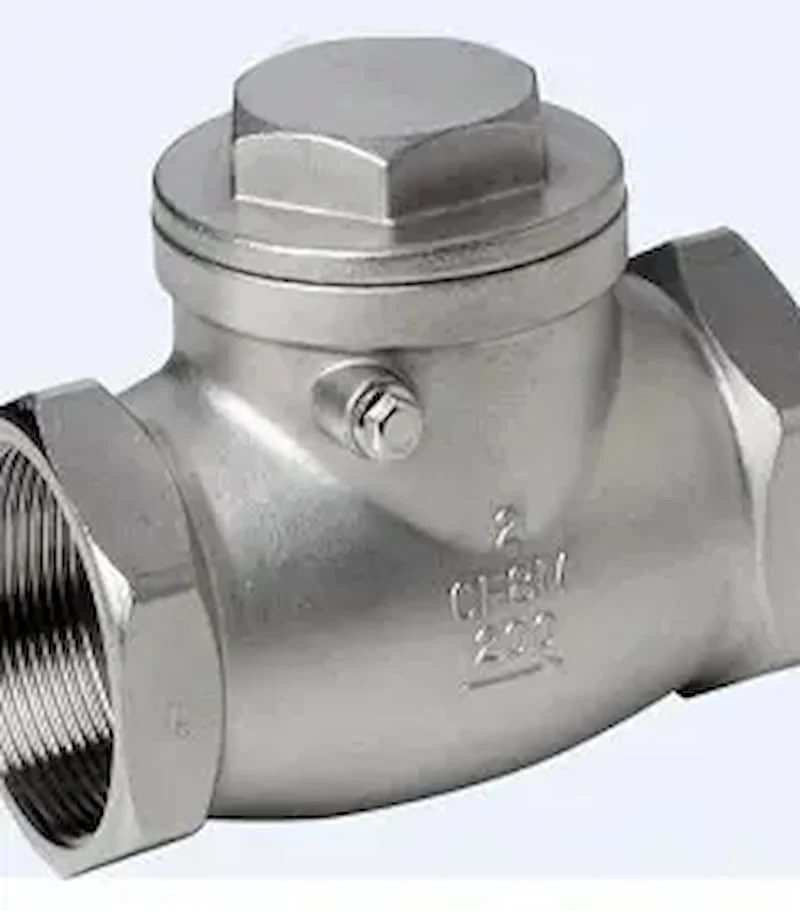

• Van lá lật inox (Stainless Steel): Thường làm từ inox 304 hoặc 316. Loại này chịu được ăn mòn hóa chất, axit loãng và nhiệt độ cao, dùng nhiều trong các nhà máy thực phẩm, dược phẩm.

• Van lá lật nhựa (uPVC, PPR): Dùng cho các hệ thống xử lý nước thải sinh hoạt hoặc hồ bơi để tránh tình trạng oxy hóa.

Theo kiểu kết nối

• Kết nối mặt bích: Dành cho các đường ống lớn (từ DN50 trở lên), đảm bảo độ chắc chắn và dễ dàng tháo lắp để bảo trì. Các tiêu chuẩn mặt bích phổ biến là JIS 10K, BS, hoặc ANSI.

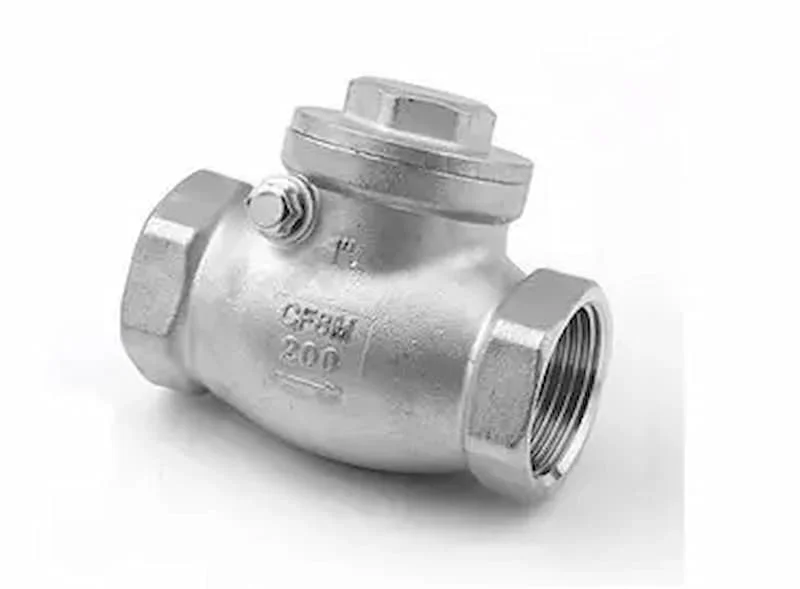

• Kết nối ren: Dành cho các đường ống nhỏ (từ DN15 - DN50), thường dùng cho dân dụng hoặc các nhánh phụ trong nhà máy.

5. So sánh van lá lật với các loại van lá 1 chiều khác

Tại sao bạn nên chọn van lá lật thay vì van lò xo hay van bi? Hãy xem bảng so sánh dưới đây:

Insight chuyên gia: Nếu hệ thống của bạn yêu cầu lưu lượng nước cực lớn và muốn giảm thiểu tối đa tình trạng sụt áp sau van, van lá 1 chiều là lựa chọn số 1. Tuy nhiên, nó không phù hợp cho các hệ thống nước chảy từ trên xuống dưới theo phương thẳng đứng vì lá van sẽ không thể đóng kín.

6. Tại sao van lá lật là lựa chọn tối ưu cho hệ thống công nghiệp?

Trong các môi trường công nghiệp nặng, nơi lưu lượng nước di chuyển hàng nghìn khối mỗi giờ, tổn thất áp lực là bài toán kinh tế quan trọng.

• Tiết kiệm điện năng: Nhờ thiết kế lá lật mở hoàn toàn, máy bơm không cần tốn thêm công suất để đẩy dòng nước thắng các lò xo bên trong van. Điều này giúp giảm đáng kể hóa đơn tiền điện hàng tháng cho nhà máy.

• Độ bền với kích thước lớn: Các dòng van lá lật mặt bích DN100, DN200 trở lên có cấu tạo rất vững chãi, chịu được va đập của dòng chảy mạnh tốt hơn so với các dòng van nhựa hoặc van bi nhỏ lẻ.

• Dễ bảo trì: Thiết kế nắp van thường nằm ở phía trên, chỉ cần tháo bu lông nắp là có thể kiểm tra, vệ sinh lá van mà không cần tháo toàn bộ thân van ra khỏi đường ống.

7. Ứng dụng thực tế: Khi nào nên lắp van lá lật?

Van lá 1 chiều phát huy tối đa sức mạnh trong các trường hợp sau:

1. Trạm bơm nước cấp: Ngăn nước từ bồn chứa hoặc đường ống đô thị dồn ngược về máy bơm khi tắt điện đột ngột.

2. Hệ thống HVAC: Sử dụng trong các tháp giải nhiệt, chiller để duy trì áp suất ổn định cho dòng nước lạnh.

3. Xử lý nước thải: Ngăn chặn nước thải đã xử lý chảy ngược lại bể lọc, đảm bảo quy trình vận hành liên tục.

4. Hệ thống PCCC: Giúp duy trì áp lực trong đường ống chờ để hệ thống có thể phun nước ngay lập tức khi có sự cố.

8. Những sai lầm phổ biến khi lắp đặt và vận hành

Đã có không ít trường hợp van bị hỏng chỉ sau vài tuần sử dụng do những lỗi cơ bản sau:

• Lắp ngược chiều mũi tên: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, van sẽ đóng vĩnh viễn và nước không thể qua được.

• Lắp sai phương: Van lá lật ưu tiên lắp trên đường ống nằm ngang. Nếu lắp đứng, phải đảm bảo dòng nước đi từ dưới lên trên. Tuyệt đối không lắp cho dòng nước đi từ trên xuống vì lá van sẽ bị treo, không thể đóng lại bằng trọng lực.

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất sẽ khiến thân van bị mủn và thủng sau thời gian ngắn.

• Không kiểm tra định kỳ: Các loại rác thải, sỏi đá bám vào ghế van sẽ khiến lá van đóng không khít, gây rò rỉ ngược.

9. Checklist chọn mua van lá lật chuẩn kỹ thuật

Để hệ thống vận hành trơn tru hơn 10 năm, hãy kiểm tra kỹ các tiêu chí sau trước khi đặt hàng:

• [ ] Môi trường sử dụng: Nước sạch (chọn gang/inox), hóa chất (ưu tiên inox 316), nước nóng (kiểm tra gioăng chịu nhiệt).

• [ ] Thông số áp suất: PN10, PN16 hay PN25? (Áp suất làm việc thực tế nên thấp hơn 80% áp suất định danh của van).

• [ ] Kích thước đường ống: DN bao nhiêu? Phải khớp hoàn toàn với mặt bích ống để tránh rò rỉ.

• [ ] Kiểu kết nối: JIS 10K, BS 4504 hay ANSI? (Nếu sai tiêu chuẩn mặt bích sẽ không thể xỏ bu lông qua được).

• [ ] Nguồn gốc xuất xứ: Ưu tiên hàng có đầy đủ chứng chỉ CO/CQ để đảm bảo mác thép và độ dày thân van đúng cam kết.

10. FAQ - Câu hỏi thường gặp về van lá 1 chiều

1. Van lá 1 chiều có gây tiếng ồn búa nước không?

Có thể. Khi dòng nước chảy ngược quá nhanh, lá van đóng sập lại đột ngột tạo tiếng "bang". Để hạn chế, bạn có thể chọn loại van lá lật có trang bị thêm bộ giảm chấn bằng lò xo hoặc bộ giảm chấn thủy lực.

2. Làm thế nào để biết van đang bị hở?

Nếu bạn tắt bơm mà thấy áp suất trên đồng hồ giảm dần, hoặc thấy nước rỉ ra ở các khớp nối phía trước van, khả năng cao lá van đã bị kẹt hoặc ghế van bị mòn.

3. Tại sao nên dùng van lá lật cho ống DN100 thay vì van một chiều lò xo?

Vì ở kích thước lớn như DN100, lực lò xo sẽ rất mạnh, gây tổn thất áp lực lớn và khó bảo trì hơn so với cơ chế lật tự nhiên của lá van.

Kết luận

Van lá 1 chiều không đơn thuần là một phụ kiện đường ống, mà là "tấm lá chắn" bảo vệ toàn bộ tài sản máy bơm và duy trì áp suất hệ thống. Việc hiểu đúng cấu tạo và lắp đặt đúng phương hướng sẽ giúp bạn tiết kiệm hàng triệu đồng tiền điện và chi phí sửa chữa van lá lật 1 chiều mỗi năm.
