Van điện từ công nghiệp là gì?

Van điện từ công nghiệp là gì? Trong các dây chuyền sản xuất hiện đại, chỉ cần một mắt xích nhỏ hoạt động sai lệch cũng có thể dẫn đến sự cố ngưng trệ toàn bộ hệ thống. Hãy tưởng tượng kịch bản: hệ thống cấp phôi tự động không đóng mở đúng nhịp, hoặc bồn chứa nước tràn vỡ do van không ngắt kịp thời. Nguyên nhân phổ biến nhất không nằm ở những cỗ máy khổng lồ, mà thường bắt đầu từ việc chọn sai van điện từ công nghiệp.

Dù có thiết kế nhỏ gọn, van điện từ (solenoid valve) đóng vai trò là "trái tim" điều hướng dòng chảy trong các hệ thống tự động hóa. Việc thiếu am hiểu về thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn tiềm ẩn rủi ro cháy nổ và hỏng hóc thiết bị ngoại vi. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ cấu tạo, nguyên lý đến cách lựa chọn thiết bị chuẩn xác ngay từ đầu, giúp bạn tối ưu hóa chi phí và vận hành hệ thống bền bỉ.

KIẾN THỨC NỀN VỀ VAN ĐIỆN TỪ CÔNG NGHIỆP

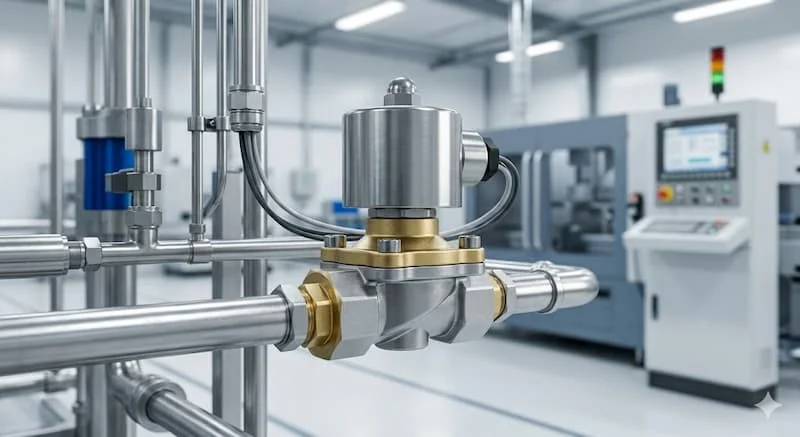

Van điện từ công nghiệp là gì?

Van điện từ công nghiệp là một thiết bị cơ điện được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc chất khí. Khác với các dòng van cơ vận hành bằng tay, van điện từ hoạt động dựa trên sự chuyển hóa điện năng thành từ năng để thực hiện việc đóng/mở tự động.

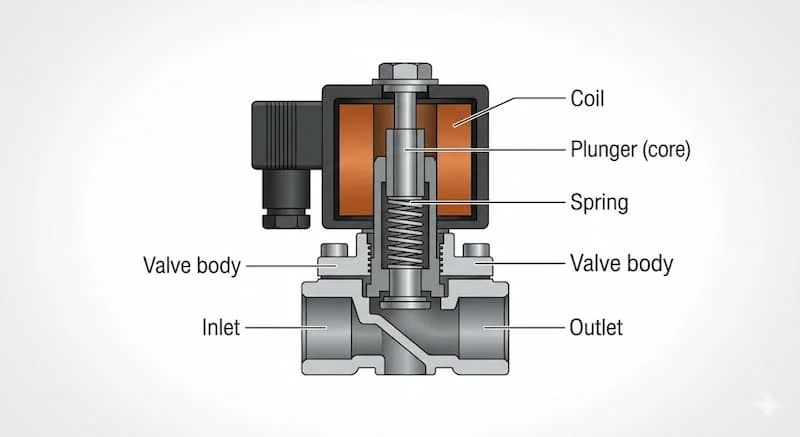

Một bộ van tiêu chuẩn bao gồm ba thành phần cốt lõi:

• Cuộn coil (Solenoid): Bộ phận tiếp nhận điện áp để tạo ra từ trường.

• Lõi từ (Plunger): Một pit-tông kim loại nằm bên trong cuộn dây, trực tiếp di chuyển để chặn hoặc mở cửa van.

• Thân van: Phần tiếp xúc trực tiếp với môi chất, thường được chế tạo từ đồng, inox hoặc nhựa tùy thuộc vào tính chất hóa học của dòng chảy.

Vai trò chủ chốt của van điện từ là cho phép hoặc ngăn chặn dòng chảy (nước, khí nén, dầu, hóa chất) một cách tức thời thông qua tín hiệu điều khiển từ PLC hoặc công tắc điện. Đây chính là chìa khóa để thực hiện hóa việc tự động hóa trong các quy trình công nghiệp phức tạp.

Nguyên lý hoạt động của van điện từ

Nguyên lý vận hành của van điện từ có thể tóm gọn qua chuỗi chuyển đổi: Điện năng → Từ trường → Cơ năng → Điều tiết dòng chảy.

1. Khi cấp điện: Điện áp chạy qua cuộn coil tạo ra một lực từ trường đủ mạnh. Lực này hút lõi từ (plunger) lên phía trên, thắng được lực nén của lò xo. Khi lõi từ nhấc lên, cửa van được mở ra, cho phép môi chất đi qua.

2. Khi ngắt điện: Từ trường biến mất ngay lập tức. Lúc này, lực đàn hồi của lò xo sẽ đẩy lõi từ về vị trí ban đầu, ép chặt vào cửa van để chặn đứng dòng chảy.

Trong thực tế, người ta phân biệt hai trạng thái hoạt động cơ bản:

• Van thường đóng (Normally Closed - NC): Trạng thái mặc định là đóng, chỉ mở khi có điện. Đây là loại phổ biến nhất (chiếm 90% ứng dụng).

• Van thường mở (Normally Open - NO): Trạng thái mặc định là mở, chỉ đóng lại khi cấp điện. Loại này dùng cho các hệ thống cần duy trì dòng chảy liên tục và chỉ ngắt khi có sự cố hoặc yêu cầu đặc biệt.

PHÂN TÍCH CHUYÊN SÂU

Phân loại van nước điện từ công nghiệp phổ biến

Việc phân loại đúng giúp bạn thu hẹp phạm vi tìm kiếm và tránh những lãng phí không đáng có.

Theo môi chất vận hành:

• Van điện từ nước: Thường làm bằng đồng hoặc inox, gioăng cao màng EPDM, dùng cho nước sạch hoặc nước thải.

• Van điện từ khí nén: Thiết kế chuyên dụng để đóng mở dòng khí nhanh, độ kín khít cực cao.

• Van hơi nóng (Steam): Sử dụng vật liệu chịu nhiệt đặc biệt như PTFE hoặc Inox 316 để chịu được nhiệt độ trên 180°C.

Theo cấu tạo vận hành (Quy mô hệ thống):

• Tác động trực tiếp (Direct Acting): Cuộn coil trực tiếp nhấc lõi từ. Loại này dùng cho đường ống nhỏ, áp suất thấp nhưng tốc độ phản hồi cực nhanh.

• Tác động gián tiếp (Pilot Operated): Cuộn coil chỉ mở một lỗ thoát nhỏ (lỗ pilot) để tận dụng chính áp suất của môi chất đẩy màng van lên. Đây là lựa chọn bắt buộc cho các hệ thống đường ống lớn và áp suất cao, giúp tiết kiệm điện năng cho cuộn coil.

Thông số kỹ thuật cần quan tâm

Theo khảo sát thực tế, có đến 80% người dùng chọn sai van do bỏ qua các thông số kỹ thuật định mức. Để chọn được van chuẩn, bạn cần soi chiếu 5 yếu tố:

1. Áp suất làm việc (Working Pressure): Nếu áp suất hệ thống vượt quá giới hạn, van sẽ không thể đóng hoặc màng van sẽ bị rách. Ngược lại, van gián tiếp sẽ không mở được nếu áp suất đầu vào quá thấp (dưới 0.5 bar).

2. Nhiệt độ môi trường và môi chất: Nhiệt độ quá cao có thể làm cháy cuộn coil hoặc biến dạng gioăng làm kín.

3. Kích thước định danh (DN): Phải tương thích với đường ống (ví dụ DN15, DN25, DN50) để đảm bảo lưu lượng dòng chảy (Kv).

4. Vật liệu thân van: Đồng (phổ biến), Inox (chống ăn mòn), Nhựa (dùng cho hóa chất).

5. Điện áp cuộn coil: Các chuẩn phổ biến là 220V AC (dân dụng/công nghiệp nhẹ) và 24V DC (an toàn cao, dùng cho tủ điện điều khiển PLC).

So sánh van điện từ với van cơ và van điều khiển

Insight chuyên gia: Van điện từ là lựa chọn số 1 cho các ứng dụng cần đóng mở nhanh và liên tục. Tuy nhiên, nếu bạn cần điều tiết lưu lượng theo tỷ lệ (ví dụ mở 30%, 50%), bạn nên chuyển sang dùng van điều khiển tuyến tính thay vì van điện từ chỉ có hai trạng thái đóng/mở.

ỨNG DỤNG THỰC TẾ

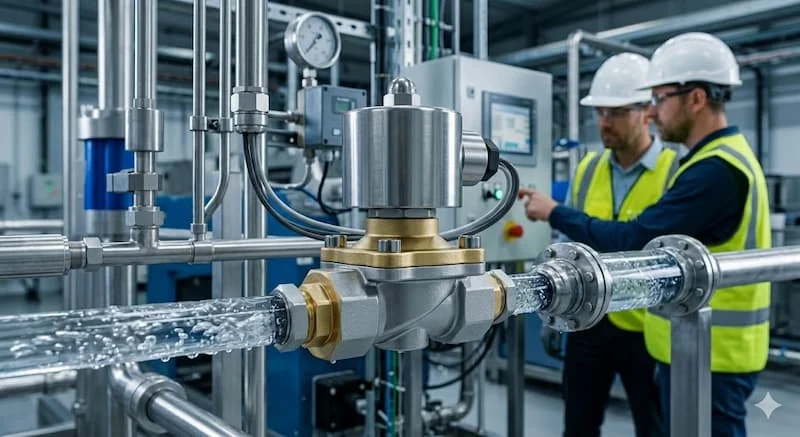

Van điện từ công nghiệp dùng trong những hệ thống nào?

Thiết bị này xuất hiện trong hầu khắp các lĩnh vực đời sống và sản xuất:

• Hệ thống xử lý nước: Điều khiển cấp nước sạch, phân tách dòng chảy trong hệ thống lọc RO công nghiệp.

• Hệ thống khí nén: Đóng mở các xi lanh, máy nén khí, hoặc các tay máy robot trong dây chuyền lắp ráp.

• Dây chuyền thực phẩm & Đồ uống: Chiết rót chất lỏng tự động vào chai theo định lượng thời gian.

• Hệ thống HVAC: Điều khiển môi chất lạnh hoặc nước nóng trong các hệ thống điều hòa trung tâm tòa nhà.

Sai lầm thường gặp khi sử dụng van điện từ

Sai lầm trong lắp đặt và sử dụng thường dẫn đến những hậu quả nghiêm trọng như cháy nổ cuộn coil hoặc đình trệ sản xuất:

• Chọn sai điện áp: Cắm nhầm điện 220V vào coil 24V gây cháy tức thì.

• Không lắp lọc Y phía trước: Rác thải, cặn bẩn trong nước kẹt vào lõi từ khiến van không thể đóng kín, gây rò rỉ.

• Dùng sai môi chất: Sử dụng van nước thường cho hóa chất ăn mòn sẽ làm hỏng thân van chỉ sau vài ngày sử dụng.

• Quá tải nhiệt: Để van hoạt động liên tục 24/7 trong khi thiết kế cuộn coil không chịu được nhiệt độ cao lâu ngày.

HƯỚNG DẪN / CHECKLIST

Cách chọn van điện từ công nghiệp đúng chuẩn (Checklist)

Trước khi đặt mua, hãy kiểm tra danh sách sau để đảm bảo thiết bị hoạt động tối ưu:

• [ ] Môi chất: Nước, khí, dầu hay hóa chất?

• [ ] Trạng thái: Thường đóng (NC) hay Thường mở (NO)?

• [ ] Áp suất: Áp suất tối thiểu và tối đa của hệ thống là bao nhiêu bar?

• [ ] Nhiệt độ: Môi chất có nóng không? (Nếu >80°C cần dùng dòng chuyên dụng).

• [ ] Kích thước: Phi bao nhiêu? (Ví dụ: Phi 21, 27, 34...).

• [ ] Điện áp: Hệ thống của bạn dùng 220V, 24V hay 12V?

Lưu ý khi lắp đặt và vận hành

Để kéo dài tuổi thọ cho van điện từ công nghiệp, kỹ thuật viên cần tuân thủ:

1. Hướng lắp đặt: Phải lắp đúng chiều mũi tên ký hiệu trên thân van (chiều dòng chảy).

2. Vị trí cuộn coil: Tốt nhất nên lắp cuộn coil hướng lên trên theo phương thẳng đứng để tránh tích tụ cặn bẩn và thoát nhiệt tốt hơn.

3. Vệ sinh hệ thống: Luôn xả sạch đường ống trước khi lắp van mới để loại bỏ mạt sắt, băng tan dư thừa.

4. Bảo trì định kỳ: Kiểm tra cuộn coil định kỳ xem có hiện tượng nứt, lớp cách điện bị chảy hay không.

FAQ - CÂU HỎI THƯỜNG GẶP

Van điện từ công nghiệp có bền không?

Tuổi thọ của van điện từ rất cao (hàng triệu lần đóng mở) nếu được sử dụng đúng môi trường, đúng áp suất và có hệ thống lọc rác bảo vệ lõi từ.

Có nên dùng van điện từ cho nước nóng?

Có, nhưng bạn bắt buộc phải chọn loại van thân inox hoặc đồng có gioăng chịu nhiệt (Viton/PTFE) và cuộn coil màng chịu nhiệt để tránh cháy nổ.

Van điện từ 220V và 24V khác gì?

Về chức năng là như nhau. Tuy nhiên, van 24V an toàn hơn cho người vận hành trong môi trường ẩm ướt, trong khi van 220V tiện lợi vì có thể cắm trực tiếp vào lưới điện dân dụng mà không cần bộ chuyển nguồn.

Van điện từ có tốn điện không?

Điện năng tiêu thụ của cuộn coil là không đáng kể, thường dao động từ 8W - 20W tùy loại.

Khi nào nên dùng van thường mở?

Nên dùng khi hệ thống của bạn yêu cầu dòng chảy phải luôn hoạt động, chỉ đóng lại khi cần thiết hoặc để ngăn chặn sự cố. Việc này giúp cuộn coil không phải ngâm điện liên tục, tránh nóng và cháy coil.

KẾT LUẬN

Van điện từ công nghiệp không chỉ là một linh kiện cơ khí đơn thuần mà là giải pháp then chốt giúp nâng cao năng suất và độ chính xác cho mọi hệ thống tự động hóa. Việc hiểu rõ nguyên lý, nắm vững thông số và lựa chọn đúng chủng loại sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và tránh được những rủi ro vận hành không đáng có.
