Van chặn lửa EI là gì?

Van chặn lửa EI là gì? Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi công trình tiền tỷ đã hoàn thiện nhưng lại không được nghiệm thu PCCC chỉ vì hệ thống ống gió lắp đặt thiết bị không đạt chuẩn EI? Đây là vấn đề thực tế mà rất nhiều chủ đầu tư và đơn vị thầu gặp phải khi chưa hiểu rõ về tầm quan trọng của các thiết bị ngăn cháy chuyên dụng.

Trong hệ thống thông gió và điều hòa không khí (HVAC), ống gió vô tình trở thành "con đường cao tốc" dẫn lửa và khói độc lan nhanh khắp tòa nhà nếu không có sự can thiệp của van chặn lửa. Việc hiểu sai hoặc chọn nhầm loại van không có khả năng cách nhiệt sẽ dẫn đến hậu quả khôn lường: lửa xuyên qua vách ngăn, kết cấu công trình bị phá hủy và đe dọa trực tiếp đến tính mạng con người. Hiểu đúng về van chặn lửa chuẩn EI không chỉ là yêu cầu pháp lý để nghiệm thu mà còn là yếu tố "sống còn" để bảo vệ tài sản và con người.

Van chặn lửa EI là gì?

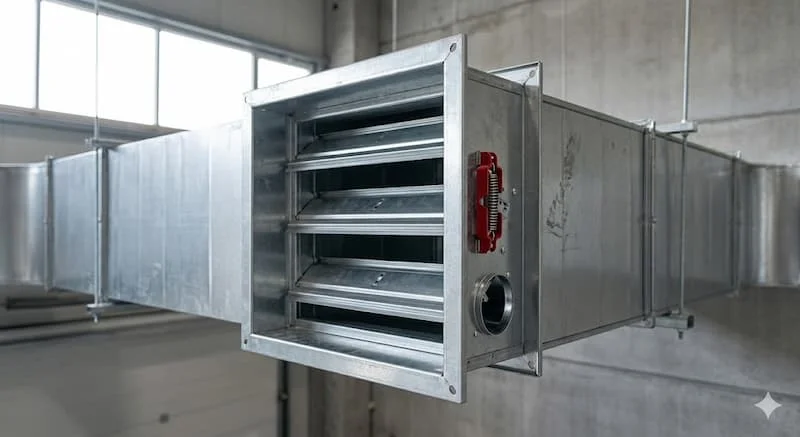

Van chặn lửa EI (Fire Damper) là thiết bị kỹ thuật bắt buộc lắp đặt trên các đường ống thông gió tại vị trí xuyên qua tường, sàn hoặc vách ngăn cháy. Chức năng cốt lõi của thiết bị này là ngăn chặn sự lan truyền của ngọn lửa và khói từ khu vực đang xảy ra hỏa hoạn sang các khu vực lân cận thông qua hệ thống ống dẫn khí.

Để hiểu tại sao ký hiệu "EI" lại quan trọng đến vậy, chúng ta cần phân tích hai chỉ số kỹ thuật sau:

• E (Integrity - Tính toàn vẹn): Khả năng ngăn chặn ngọn lửa và khí nóng xuyên qua thiết bị trong một khoảng thời gian nhất định mà không xuất hiện khe hở hay vết nứt.

• I (Insulation - Tính cách nhiệt): Khả năng hạn chế sự gia tăng nhiệt độ ở bề mặt không tiếp xúc với lửa. Điều này cực kỳ quan trọng vì nếu mặt sau của van quá nóng, các vật liệu dễ cháy ở phòng bên cạnh có thể tự bốc cháy dù lửa chưa xuyên qua.

Ví dụ: Một chiếc van đạt chuẩn EI60 nghĩa là nó có khả năng duy trì cả tính toàn vẹn và tính cách nhiệt trong suốt 60 phút dưới tác động trực tiếp của đám cháy. Hiện nay, các quy chuẩn PCCC mới nhất (như QCVN 06:2022/BXD) đều yêu cầu rất khắt khe về chỉ số này.

Nguyên lý hoạt động của van chặn lửa EI

Van chặn lửa vận hành dựa trên cơ chế tự động hóa nhằm đảm bảo phản ứng tức thì ngay khi có dấu hiệu nguy hiểm, ngay cả khi hệ thống điện bị ngắt hoàn toàn.

1. Trạng thái bình thường: Cánh van luôn ở trạng thái mở để luồng không khí trong hệ thống thông gió lưu thông thông suốt.

2. Trạng thái khi có hỏa hoạn: Khi nhiệt độ trong ống gió tăng cao (thường đạt ngưỡng 70°C - 72°C), bộ phận cảm biến nhiệt – thường là cầu chì nhiệt (fusible link) – sẽ bị nóng chảy.

3. Cơ chế đóng ngắt: Ngay khi cầu chì nhiệt đứt, lực kéo từ lò xo sẽ giải phóng, đẩy cánh van đóng sập lại hoàn toàn. Cánh van lúc này đóng vai trò như một bức tường ngăn cháy, chặn đứng khói và lửa.

Insight chuyên gia: Đối với loại van cơ sử dụng cầu chì nhiệt, thiết bị hoạt động hoàn toàn độc lập, không cần nguồn điện. Đây là ưu điểm lớn vì trong hỏa hoạn, hệ thống điện thường bị ngắt sớm để tránh chập cháy, và van vẫn đảm bảo thực hiện đúng chức năng bảo vệ của mình.

Phân loại van chặn lửa phổ biến trên thị trường

Tùy vào quy mô công trình và yêu cầu thiết kế kỹ thuật, van chặn lửa được chia thành nhiều dòng sản phẩm khác nhau:

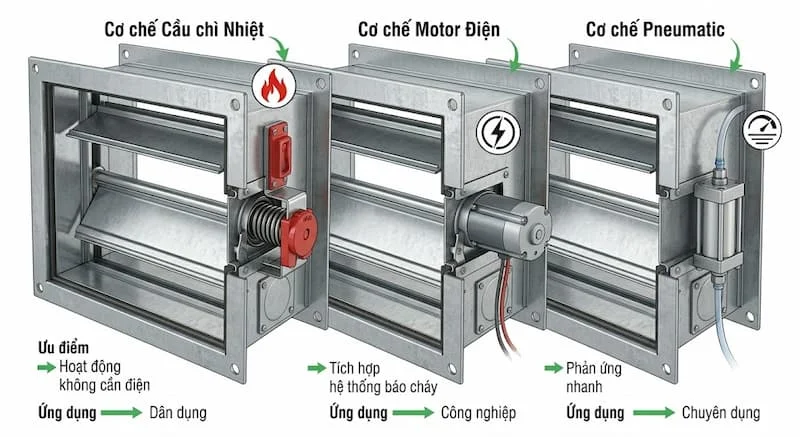

Phân loại theo cơ chế vận hành

• Van chặn lửa cơ (Cầu chì nhiệt): Hoạt động nhờ sự nóng chảy của chì dưới tác động nhiệt. Ưu điểm là giá thành rẻ, độ bền cao và không phụ thuộc vào điện lưới.

• Van chặn lửa motor (Điều khiển điện): Sử dụng động cơ điện (Actuator) để đóng mở. Loại này thường tích hợp với hệ thống báo cháy trung tâm, cho phép đóng van chủ động ngay khi đầu báo khói kích hoạt, giúp ngăn khói từ sớm trước khi nhiệt độ tăng cao.

Phân loại theo chỉ số EI (Thời gian chịu lửa)

• EI60: Sử dụng cho các vách ngăn cháy có giới hạn chịu lửa 60 phút, thường dùng trong chung cư thấp tầng hoặc văn phòng.

• EI90: Dành cho các công trình trung bình, nhà xưởng có nguy cơ cháy cao hơn.

• EI120: Tiêu chuẩn cao nhất cho các tòa nhà chọc trời, tầng hầm hoặc các khu vực đặc biệt quan trọng cần thời gian sơ tán dài.

Phân loại theo hình dáng

• Van hình vuông/chữ nhật: Phổ biến nhất, tương thích với các loại ống gió vuông thông dụng.

• Van hình tròn: Dùng cho các hệ thống ống gió tròn, thường có ưu điểm về độ kín khít và thẩm mỹ cao hơn.

Thông số kỹ thuật quan trọng khi lựa chọn

Để đảm bảo van hoạt động hiệu quả và đạt kiểm định, bạn cần chú trọng các thông số sau:

• Chỉ số EI: Phải khớp với yêu cầu trong bản vẽ thiết kế PCCC đã được duyệt.

• Nhiệt độ kích hoạt: Thông thường là 70°C. Ở một số vị trí đặc biệt như bếp, nhiệt độ kích hoạt có thể cao hơn (khoảng 280°C cho van chặn lửa ngăn khói).

• Vật liệu cấu tạo: Thường là thép mạ kẽm (Galvanized steel) dày từ 1.15mm trở lên hoặc Inox để đảm bảo không bị biến dạng dưới nhiệt độ cực cao.

• Lớp cách nhiệt: Sử dụng các vật liệu như bông thủy tinh, tấm chống cháy chuyên dụng để đảm bảo tiêu chuẩn "I" (cách nhiệt).

Tip cho nhà thầu: Sai lệch về chỉ số EI dù chỉ một chút cũng dẫn đến việc không đạt nghiệm thu PCCC, buộc phải dỡ bỏ và thay thế toàn bộ, gây lãng phí thời gian và tiền bạc cực lớn.

So sánh van chặn lửa EI60 vs EI90 vs EI120

Việc lựa chọn đúng cấp độ EI không chỉ đảm bảo an toàn mà còn tối ưu hóa chi phí đầu tư.

Kết luận: Cấp độ EI càng cao, cấu tạo van càng phức tạp và giá thành càng lớn. Hãy bám sát yêu cầu thiết kế và quy chuẩn QCVN 06 để lựa chọn phù hợp.

Tại sao tiêu chuẩn EI lại mang tính sống còn?

Trong một đám cháy, khói độc thường là nguyên nhân gây tử vong cao hơn cả ngọn lửa. Hệ thống ống gió không có van chặn lửa sẽ hoạt động như một hệ thống ống dẫn khói đi khắp tòa nhà trong thời gian ngắn.

• Ngăn cháy lan theo chiều dọc và ngang: Van chặn lửa tạo ra sự phân tách không gian, giữ đám cháy tại một khu vực nhất định.

• Bảo vệ kết cấu thép: Nhiệt độ quá cao có thể làm mềm thép, dẫn đến đổ sập công trình. Van chặn lửa giúp kiểm soát nhiệt độ trong ống gió.

• Kéo dài thời gian vàng sơ tán: 60 đến 120 phút mà van duy trì được là khoảng thời gian quý giá để lực lượng cứu hỏa tiếp cận và mọi người thoát nạn an toàn.

Insight: EI không chỉ là những con số vô hồn trên hồ sơ nghiệm thu – nó là ranh giới giữa an toàn và thảm họa.

Ứng dụng thực tế của van chặn lửa

Thiết bị này là thành phần không thể thiếu trong các công trình hiện đại:

• Trung tâm thương mại & Siêu thị: Nơi tập trung đông người, hệ thống HVAC phức tạp đòi hỏi khả năng ngăn khói tuyệt đối.

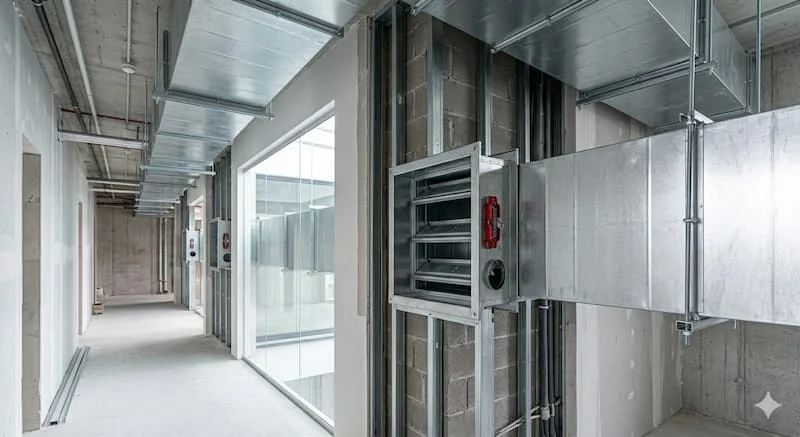

• Chung cư cao tầng: Lắp đặt tại các vị trí ống gió xuyên qua hành lang, cầu thang thoát hiểm.

• Nhà xưởng & Kho bãi: Ngăn cháy lan giữa các xưởng sản xuất có chứa vật liệu dễ cháy.

• Tòa nhà văn phòng: Đảm bảo an toàn cho nhân viên và dữ liệu quan trọng.

Sai lầm phổ biến khi chọn và lắp đặt van chặn lửa

Dưới đây là những lỗi khiến dự án của bạn bị "đánh trượt" khi nghiệm thu:

1. Chọn van không có chứng chỉ kiểm định: Mỗi lô van chặn lửa xuất xưởng cần có giấy chứng nhận kiểm định PCCC riêng biệt từ cơ quan có thẩm quyền.

2. Lắp đặt sai vị trí: Van phải được lắp ngay tại vị trí vách ngăn cháy, không được lắp cách quá xa điểm xuyên tường.

3. Lắp ngược chiều: Mặc dù một số loại van đóng theo trọng lực, việc lắp sai chiều gió có thể làm giảm hiệu quả ngăn khói.

4. Quên bảo trì: Cầu chì nhiệt có thể bị lão hóa hoặc cánh van bị kẹt do bụi bẩn sau nhiều năm sử dụng, dẫn đến việc không đóng được khi có cháy.

Checklist: Cách chọn van chặn lửa đúng chuẩn

Để đảm bảo hệ thống PCCC vận hành hoàn hảo, hãy tuân thủ các bước sau:

• Bước 1: Đối chiếu hồ sơ thiết kế: Xác định vị trí và cấp độ EI (60, 90 hay 120) cần thiết.

• Bước 2: Đo đạc kích thước: Đảm bảo van vừa khít với kích thước ống gió để tránh phải dùng thêm các đoạn chuyển đổi gây cản trở dòng khí.

• Bước 3: Kiểm tra pháp lý: Chỉ mua sản phẩm có đầy đủ kết quả thử nghiệm mẫu và giấy tờ chứng nhận từ Cục PCCC.

• Bước 4: Lựa chọn cơ chế: Tùy vào yêu cầu điều khiển từ xa hay tự động tại chỗ để chọn van cơ hoặc van motor.

• Bước 5: Đánh giá thương hiệu: Ưu tiên các đơn vị sản xuất uy tín, có năng lực thử nghiệm đạt chuẩn.

Checklist nghiệm thu nhanh:

• [ ] Đúng tiêu chuẩn EI yêu cầu.

• [ ] Có tem kiểm định PCCC dán trên thân van.

• [ ] Cửa thăm (vị trí kiểm tra van) dễ tiếp cận.

• [ ] Van hoạt động trơn tru khi test thử đóng bằng tay.

FAQ - Câu hỏi thường gặp về van chặn lửa EI

EI trong van chặn lửa nghĩa là gì?

Đó là sự kết hợp của Integrity (E) - tính toàn vẹn ngăn lửa và Insulation (I) - tính cách nhiệt. Đây là tiêu chuẩn bắt buộc cho mọi thiết bị ngăn cháy hiện nay.

EI60 có đủ dùng cho chung cư không?

Thông thường vách ngăn phòng cần EI60, nhưng các trục kỹ thuật xuyên tầng hoặc khu vực tầng hầm thường yêu cầu EI90 hoặc EI120. Bạn cần xem kỹ thuyết minh thiết kế PCCC.

Van chặn lửa EI có cần bảo trì không?

Rất cần thiết. Định kỳ 6-12 tháng nên kiểm tra độ nhạy của lò xo và tình trạng cầu chì nhiệt để đảm bảo thiết bị không bị kẹt.

Kết luận

Van chặn lửa là lớp lá chắn cuối cùng ngăn chặn hỏa hoạn lan rộng qua hệ thống ống gió. Việc đầu tư đúng loại van, đúng tiêu chuẩn ngay từ đầu không chỉ giúp công trình của bạn vượt qua kỳ nghiệm thu PCCC một cách dễ dàng mà quan trọng hơn, nó đảm bảo an toàn tuyệt đối cho cuộc sống con người bên trong tòa nhà.

Hãy theo dõi honto.vn để nhận thêm nhiều thông tin hữu ích về van chặn lửa EI!
