Tổng Quan Các Loại Phụ Kiện Lọc Phổ Biến Trong Hệ Thống Xử Lý Nước & Công Nghiệp

Một hệ thống xử lý nước hay đường ống công nghiệp không chỉ gồm thiết bị lọc chính. Để vận hành ổn định, hệ thống còn cần nhiều phụ kiện đi kèm: bộ lọc cặn, vỏ lọc, lõi lọc, van, đồng hồ đo, khớp nối và các phụ kiện kết nối. Mỗi phụ kiện đảm nhận một vai trò riêng, và chọn sai một mắt xích có thể làm giảm hiệu quả của cả hệ thống.

Bài viết này giúp bạn có cái nhìn tổng quan về các loại phổ biến, chức năng, ứng dụng, cách chọn và những lỗi cần tránh.

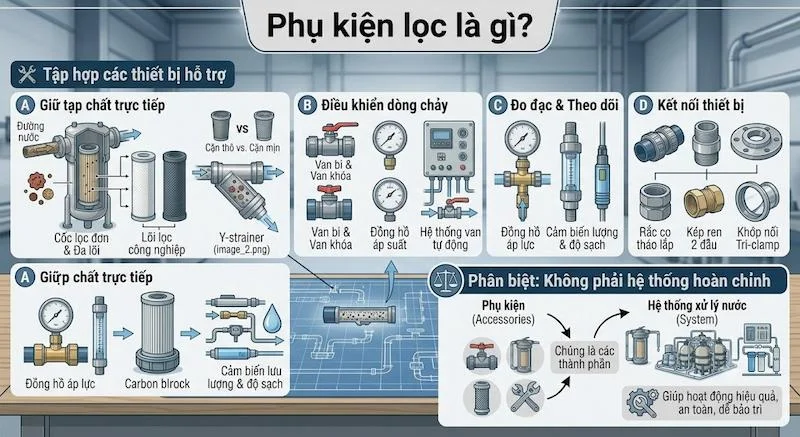

Phụ kiện lọc là gì?

Phụ kiện lọc là tập hợp các thiết bị và chi tiết hỗ trợ việc lọc, bảo vệ và kết nối trong hệ thống xử lý nước hoặc đường ống công nghiệp. Một số phụ kiện trực tiếp giữ lại tạp chất, số khác làm nhiệm vụ điều khiển dòng chảy, đo đạc hoặc nối các thiết bị với nhau.

Cần phân biệt rõ:  không phải hệ thống xử lý nước hoàn chỉnh. Chúng là các thành phần giúp hệ thống hoạt động hiệu quả, an toàn và dễ bảo trì.

Nhóm 1: Phụ kiện lọc cặn thô

Lọc chữ Y (Y strainer): Thân hình chữ Y với nhánh nghiêng chứa lưới lọc. Gọn, dễ vệ sinh, tổn thất áp thấp, dùng phổ biến trước máy bơm, van và đồng hồ.

Lọc rổ (basket strainer): Có rổ lọc lớn, dung tích chứa cặn nhiều, phù hợp lưu lượng lớn hoặc nhiều cặn, thường đặt ở đầu hút máy bơm công suất lớn.

Lọc chữ T (T strainer): Dùng cho hệ thống cần lưu lượng lớn, ít tổn thất áp suất.

Lọc tự làm sạch: Có cơ cấu xả cặn tự động hoặc bán tự động, giảm công vệ sinh trong hệ thống công nghiệp lớn.

Nhóm này giữ cặn thô như cát, rỉ sét, xỉ hàn và mạt kim loại, thường đặt ở đầu hệ thống để bảo vệ các thiết bị phía sau.

Nhóm 2: Bình lọc và vật liệu lọc

Bình lọc cát (sand filter): Dùng lớp cát thạch anh để giữ cặn lơ lửng, giảm độ đục. Vận hành theo chu trình lọc, rửa ngược và rửa xuôi.

Bình lọc than hoạt tính: Hấp phụ mùi, clo và hợp chất hữu cơ, cải thiện mùi vị nước.

Bình lọc đa tầng: Kết hợp nhiều lớp vật liệu như cát, antracit, sỏi để tăng dung tích chứa cặn.

Bình lọc mangan: Hỗ trợ xử lý sắt và mangan trong nước giếng khoan.

Bình làm mềm nước: Dùng hạt nhựa trao đổi ion để giảm độ cứng, hạn chế đóng cặn.

Nhóm này xử lý cặn mịn và một số chất hòa tan, thường nằm sau lọc thô trong chuỗi xử lý.

Nhóm 3: Vỏ lọc và lõi lọc

Vỏ lọc (housing): Chứa lõi lọc, làm bằng nhựa, inox hoặc composite. Chọn theo áp suất, nhiệt độ và kích thước lõi.

Lõi lọc PP thổi nóng và quấn dây: Giữ cặn mịn theo chiều sâu, giá hợp lý.

Lõi lọc xếp nếp: Diện tích lọc lớn, lưu lượng cao, tuổi thọ dài.

Lõi than hoạt tính và than ép khối: Hấp phụ clo, mùi và chất hữu cơ.

Lõi inox, thiêu kết, gốm: Bền, chịu nhiệt và áp, có thể làm sạch tái sử dụng.

Lõi màng: Lọc tinh, độ chính xác cao, dùng cho thực phẩm, dược phẩm.

Lõi lọc được chọn theo độ lọc micron, chất liệu tương thích với lưu chất và kích thước vỏ lọc.

Nhóm 4: Phụ kiện kết nối

Rắc co (khớp nối nhanh): Cho phép tháo lắp thiết bị mà không cắt ống, rất tiện với bơm, bình lọc và lọc thô.

Ren 2 đầu (nipple): Đoạn ống ngắn có ren ngoài hai đầu, nối hai phụ kiện có ren trong.

Măng sông: Khớp nối có ren trong hai đầu, nối hai đoạn ống có ren ngoài.

Tê, co, giảm: Chia nhánh, đổi hướng hoặc chuyển đổi kích thước đường ống. Tê inox được dùng nhiều trong thực phẩm và hóa chất.

Mặt bích: Kết nối chắc chắn cho ống lớn, dễ tháo lắp bảo trì.

Bộ chia nước chữ Y: Chia một nguồn nước thành hai nhánh cấp cho hai thiết bị, khác với lọc chữ Y vốn có lưới lọc.

Nhóm này quyết định độ kín khít và khả năng tháo lắp của hệ thống.

Nhóm 5: Van và thiết bị điều khiển

Van khóa (van bi, van cổng): Đóng mở dòng chảy khi bảo trì.

Van một chiều: Ngăn nước chảy ngược, bảo vệ máy bơm.

Van giảm áp: Ổn định áp lực, cần được bảo vệ bằng lọc cặn phía trước.

Van điều khiển bình lọc: Chuyển chế độ lọc, rửa ngược, rửa xuôi, có loại tay và tự động.

Van xả: Xả cặn và nước rửa lọc.

Nhóm 6: Thiết bị đo và giám sát

Đồng hồ áp suất: Lắp ở đầu vào và đầu ra thiết bị lọc để theo dõi chênh áp, biết khi nào cần vệ sinh hoặc thay lõi.

Đồng hồ lưu lượng, đồng hồ nước: Đo lượng nước qua hệ thống, cần lọc cặn phía trước để tránh kẹt và sai số.

Cảm biến độ đục, TDS, pH: Giám sát chất lượng nước trong hệ thống xử lý.

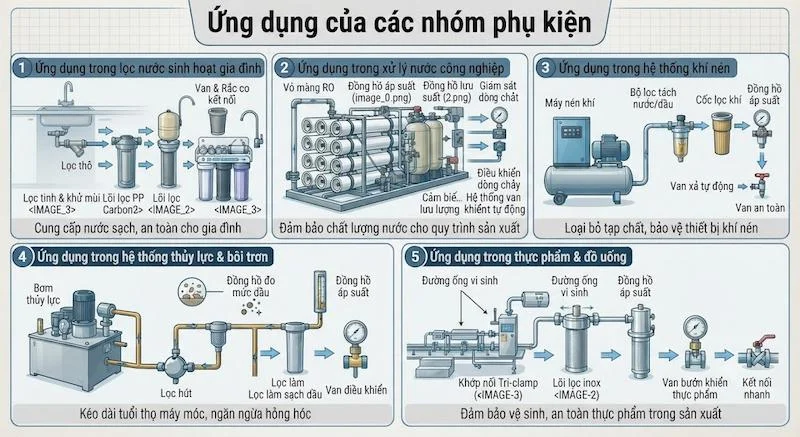

Ứng dụng của các nhóm phụ kiện

Cấp nước sinh hoạt. Lọc chữ Y, bình lọc cát, lõi lọc, van và đồng hồ nước.

Bể bơi. Bình lọc cát, bơm, rắc co, van đa ngã.

Xử lý nước công nghiệp. Lọc thô, bình lọc đa tầng, lõi lọc, màng lọc trước RO.

Thực phẩm, dược phẩm. Lọc và tê inox, lõi lọc màng, phụ kiện clamp vi sinh.

Hóa chất, dầu khí. Lọc inox, lõi PTFE hoặc thiêu kết, van và mặt bích chịu áp.

Phòng cháy chữa cháy và HVAC. Lọc cặn gang hoặc inox, van, đồng hồ áp.

Cách chọn phụ kiện lọc phù hợp

Xác định mục tiêu lọc. Bảo vệ thiết bị, giảm độ đục, khử mùi hay lọc tinh sẽ quyết định nhóm phụ kiện cần dùng.

Bố trí theo chuỗi từ thô đến tinh. Thông thường: lọc cặn thô, bình lọc, lõi lọc, rồi các công đoạn xử lý sâu.

Chọn chất liệu theo lưu chất. Nước sạch dùng đồng hoặc inox, hóa chất ưu tiên inox 316 hoặc nhựa kháng hóa chất, hệ thống lớn dùng gang hoặc thép.

Kiểm tra áp suất và nhiệt độ. Mọi phụ kiện trong chuỗi phải chịu được điều kiện thực tế.

Đồng bộ kích thước và kiểu kết nối. Phân biệt DN, phi và cỡ ren để tránh mua sai.

Cân nhắc khả năng bảo trì. Ưu tiên thiết kế dễ tháo lắp, có van khóa và đồng hồ áp.

Tính chi phí vòng đời. Không chỉ nhìn giá mua mà cả chi phí thay thế và vận hành.

Nguyên tắc lắp đặt tổng thể

1. Lắp lọc thô ở đầu hệ thống, trước bơm, van giảm áp và đồng hồ.
2. Lắp đúng chiều nước chảy theo mũi tên trên thân thiết bị.
3. Thêm van khóa trước và sau thiết bị cần bảo trì.
4. Lắp đồng hồ áp ở hai đầu bình lọc hoặc vỏ lọc.
5. Dùng rắc co hoặc mặt bích ở những vị trí cần tháo lắp thường xuyên.
6. Súc xả đường ống trước khi đưa hệ thống vào vận hành.
7. Mở nước từ từ và kiểm tra rò rỉ.

Bảo trì tổng quát

• Vệ sinh lọc thô định kỳ: Hệ thống mới nên kiểm tra thường xuyên.
• Theo dõi chênh áp: Là chỉ báo rõ nhất để rửa lọc hoặc thay lõi.
• Rửa ngược bình lọc đúng lúc: Tránh bít kín lớp vật liệu.
• Kiểm tra gioăng và mối nối: Thay khi chai cứng hoặc rò rỉ.
• Ghi chép lịch bảo trì: Giúp xác định chu kỳ phù hợp cho từng thiết bị.

Những sai lầm thường gặp

• Bỏ qua lọc thô phía trước: Các thiết bị phía sau nhanh quá tải và hỏng.
• Sắp xếp sai thứ tự lọc: Lọc tinh đặt trước lọc thô sẽ tắc rất nhanh.
• Chọn sai chất liệu: Gây ăn mòn, nhiễm bẩn hoặc giảm tuổi thọ.
• Nhầm lẫn giữa các phụ kiện: Ví dụ lọc chữ Y với bộ chia chữ Y, hoặc ren 2 đầu với măng sông.
• Chọn sai kích thước và kiểu kết nối: Không lắp được hoặc rò rỉ.
• Không có đồng hồ áp: Không biết khi nào cần bảo trì.
• Chỉ chọn theo giá rẻ: Chi phí thay thế và sửa chữa về sau thường cao hơn.

Câu hỏi thường gặp (FAQ)

Phụ kiện lọc gồm những nhóm nào?

Gồm lọc cặn thô, bình lọc và vật liệu lọc, vỏ và lõi lọc, phụ kiện kết nối, van điều khiển, thiết bị đo và giám sát.

Nên lắp lọc cặn thô ở đâu trong hệ thống?

Ở đầu hệ thống, trước máy bơm, van giảm áp, đồng hồ và các bình lọc.

Lọc cặn thô khác lõi lọc thế nào?

Lọc cặn thô giữ cặn lớn bằng lưới, còn lõi lọc giữ cặn mịn hơn, độ lọc tính bằng micron.

Có cần đồng hồ áp cho thiết bị lọc không?

Nên có. Chênh áp giữa đầu vào và đầu ra cho biết khi nào cần vệ sinh hoặc thay lõi.

Làm sao tránh mua nhầm kích thước phụ kiện?

Đo đường kính thực tế của ống, kiểm tra kích thước DN, cỡ ren và kiểu kết nối trước khi mua.

Kết luận

Hệ thống xử lý nước và đường ống công nghiệp hiệu quả cần sự phối hợp của nhiều nhóm phụ kiện: lọc cặn thô, bình lọc, vỏ và lõi lọc, phụ kiện kết nối, van và thiết bị đo. Mỗi nhóm có vai trò riêng và cần được sắp xếp đúng thứ tự từ lọc thô đến lọc tinh phụ kiện lọc.
