Hướng Dẫn Toàn Diện Về Submersible Pump: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế

Vì sao Submersible Pump được sử dụng rộng rãi trong nhiều ngành công nghiệp?

Trong các hệ thống kỹ thuật hiện đại, nhu cầu vận chuyển chất lỏng từ các nguồn sâu như giếng khoan, hố thu gom nước thải hay các khu vực ngập úng luôn đòi hỏi những thiết bị chuyên dụng. Thực tế vận hành cho thấy các dòng bơm đặt cạn thông thường gặp rất nhiều hạn chế hoặc không thể hoạt động trong môi trường ngập nước do vấn đề mồi nước và khoảng cách hút giới hạn.

Để giải quyết triệt để bài toán này, submersible pump (máy bơm chìm) ra đời và trở thành thiết bị cốt lõi nhờ khả năng ngâm trực tiếp toàn bộ thân bơm dưới chất lỏng. Việc hiểu rõ cấu tạo, nguyên lý vận hành và tiêu chí lựa chọn dòng máy bơm chìm sẽ giúp các kỹ sư và chủ đầu tư tối ưu hóa hiệu suất hệ thống, giảm thiểu rủi ro sự cố.

KIẾN THỨC NỀN

Submersible Pump là gì?

Submersible pump (hay máy bơm chìm) là dòng water pump chuyên dụng có thiết kế kín nước hoàn toàn, cho phép động cơ và guồng cánh ngâm trực tiếp xuống dưới chất lỏng trong suốt quá trình vận hành. Điểm đặc trưng của thiết bị là động cơ điện được bảo vệ bởi lớp vỏ chống thấm đạt chuẩn IP cao kết hợp dầu cách điện chuyên dụng để ngăn chặn nước xâm nhập vào cuộn dây stator.

Khác với bơm đặt cạn phải dựa trên áp suất khí quyển để hút nước lên qua đường ống, máy bơm chìm được đặt ngay tại nguồn nước, tận dụng trọng lực và áp lực cột nước xung quanh để đẩy chất lỏng đi lên, giúp loại bỏ hoàn toàn hiện tượng mất mồi nước.

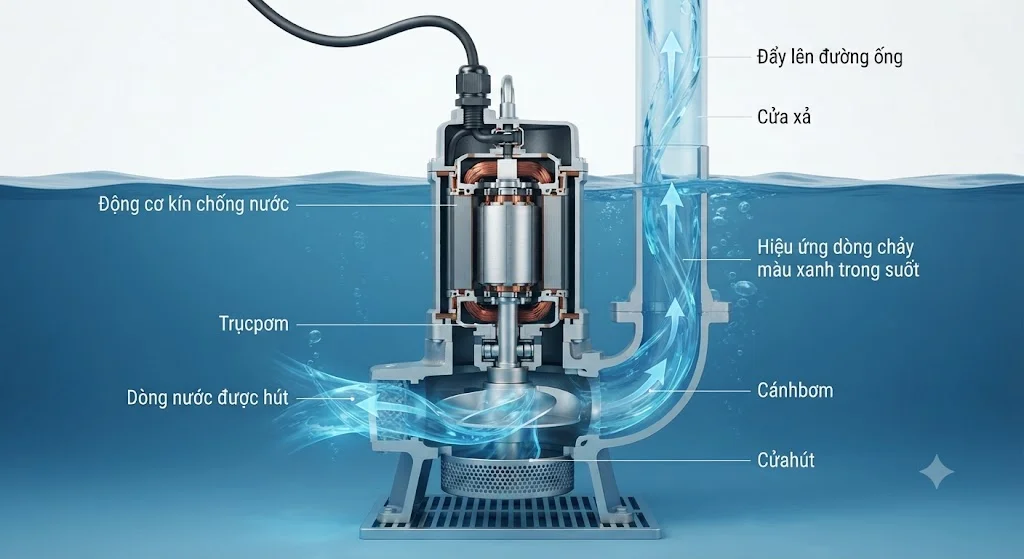

Nguyên lý hoạt động của máy bơm chìm

Nguyên lý làm việc của máy bơm chìm dựa trên sự kết hợp giữa chuyển động quay của động cơ điện kín hoàn toàn và lực ly tâm của cánh bơm. Khi cấp nguồn điện, trục động cơ quay với tốc độ cao, truyền lực trực tiếp làm cánh bơm quay.

Cánh bơm hút nước trực tiếp từ cửa hút nằm ở đáy hoặc thân bơm, sau đó văng nước ra ngoài buồng bơm với vận tốc lớn để chuyển hóa động năng thành áp năng. Quá trình này giúp đẩy dòng chất lỏng di chuyển liên tục lên hệ thống đường ống xả phía trên.

Nhờ được ngập hoàn toàn trong chất lỏng, máy bơm chìm duy trì hiệu suất làm việc rất cao, đồng thời hạn chế tối đa hiện tượng xâm thực (cavitation) vốn hay xảy ra ở các dòng bơm ly tâm đặt cạn có khoảng cách hút quá sâu.

PHÂN TÍCH CHUYÊN SÂU

Cấu tạo của máy bơm chìm

Động cơ chìm

Cánh bơm

Buồng bơm

Trục bơm

Phớt cơ khí

Vòng bi

Thân bơm

Cửa hút

Cửa xả

Dây cáp chống nước

Mỗi bộ phận của máy bơm chìm đảm nhận một nhiệm vụ riêng biệt tạo nên sự đồng bộ hoàn hảo. Động cơ chìm nằm trong khoang kín tuyệt đối, kết hợp cùng dây cáp chống nước chịu lực cao để truyền tải điện năng an toàn trong môi trường ẩm ướt. Trục bơm kết nối động cơ với cánh bơm nằm bên trong buồng bơm, được đỡ bởi các vòng bi chịu lực và làm kín bằng hệ thống phớt cơ khí kép chống rò rỉ. Thân bơm bằng gang hoặc inox bảo vệ toàn bộ cấu trúc bên trong, trong khi cửa hút và cửa xả đóng vai trò điều hướng dòng nước đi vào và đẩy lên hệ thống.

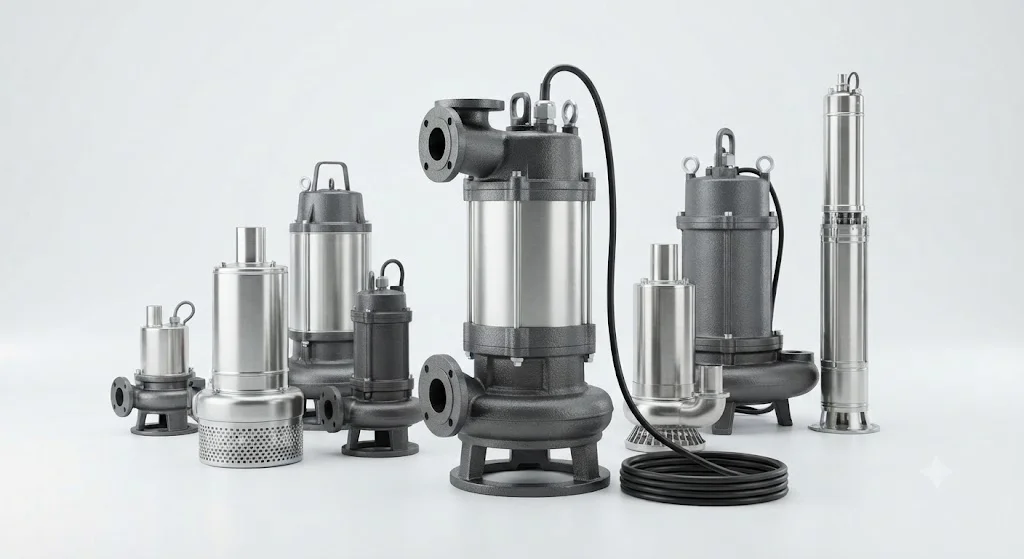

Các loại Submersible Pump phổ biến

Phân loại theo ứng dụng thực tế, máy bơm chìm bao gồm deep well pump (bơm giếng sâu), sewage pump (bơm nước thải có rác), drainage pump (bơm thoát nước sạch), dewatering pump (bơm hố móng công trình), slurry pump (bơm bùn đặc), borehole pump (bơm hoả tiễn) và fountain pump (bơm đài phun nước).

Xét theo vật liệu chế tạo, thị trường cung cấp các dòng thân gang chịu lực, inox 304, inox 316 chống ăn mòn hóa chất và composite. Về công suất, thiết bị trải dài từ các dòng gia đình nhỏ gọn cho đến các dòng industrial pump công suất lớn phục vụ nhà máy và khu công nghiệp.

Các thông số kỹ thuật quan trọng

Khi lựa chọn máy bơm chìm, các kỹ sư cần đặc biệt chú ý đến các thông số cốt lõi sau:

• Flow Rate (Lưu lượng): Thể tích chất lỏng bơm được trong một đơn vị thời gian

• Head (Cột áp): Chiều cao tối đa mà máy bơm có thể đẩy nước lên.

• Power (Công suất): Công suất tiêu thụ điện năng tính bằng kW hoặc HP.

• Voltage & Frequency (Điện áp và tần số): Phù hợp với nguồn điện lưới (1 pha 220V hoặc 3 pha 380V).

• Speed (Tốc độ quay): Số vòng quay trên phút (RPM) của mô tơ.

• Pipe Size (Kích thước đường kính ống xả).

• Temperature (Nhiệt độ chất lỏng cho phép).

• IP Rating (Chỉ số chống nước, thường là IP68).

• Insulation Class (Cấp cách điện của cuộn dây động cơ).

So sánh Submersible Pump với các loại bơm khác

So với các dòng thiết bị khác như centrifugal pump, self priming pump, vertical pump hay booster pump, máy bơm chìm sở hữu ưu điểm vượt trội về khả năng hút sâu và vận hành cực kỳ êm ái vì được nước xung quanh hấp thụ tiếng ồn. Về mặt lắp đặt, dòng bơm chìm không chiếm diện tích mặt bằng, không cần hệ thống mồi phức tạp như bơm ly tâm đặt cạn, tuy nhiên công tác bảo trì, tháo dỡ định kỳ sẽ đòi hỏi thiết bị cẩu kéo chuyên dụng hơn khi xảy ra sự cố dưới sâu.

Những thương hiệu máy bơm chìm nổi tiếng

Thị trường máy bơm chìm toàn cầu ghi nhận nhiều tên tuổi lớn như Tsurumi, Ebara, Grundfos, KSB, Franklin, Pedrollo, Pentax, CNP, APP và Wilo. Các thương hiệu Nhật Bản và châu Âu thường dẫn đầu phân khúc cao cấp nhờ độ bền vật liệu vượt trội, tuổi thọ phớt cơ khí cao và hiệu suất tiết kiệm điện tối ưu, rất phù hợp cho các nhà máy xử lý nước thải, hệ thống thoát nước đô thị và khai thác ngầm quy mô lớn.

ỨNG DỤNG THỰC TẾ

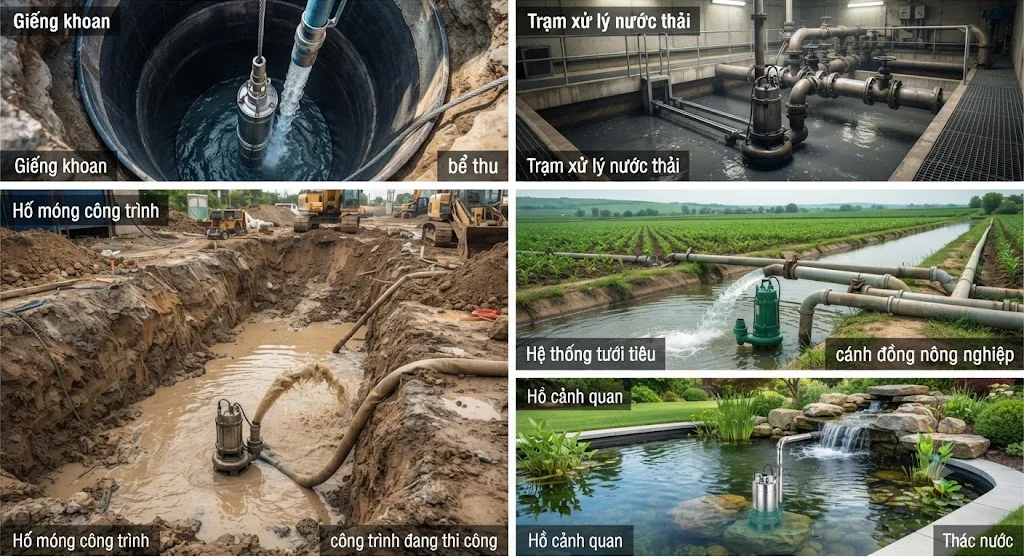

Máy bơm chìm được ứng dụng trong những lĩnh vực nào?

Thiết bị đóng vai trò không thể thay thế trong việc cấp nước giếng khoan, khai thác nước ngầm phục vụ sinh hoạt và tưới tiêu nông nghiệp. Bên cạnh đó, máy bơm chìm còn vận hành bền bỉ trong các hệ thống xử lý nước thải đô thị, hút nước hố móng công trình xây dựng, thoát nước chống ngập úng đô thị, vận hành hồ cảnh quan, cấp nước nhà máy, khai khoáng mỏ quặng và các dây chuyền sản xuất công nghiệp hóa chất đòi hỏi tiêu chuẩn khắt khe.

Những sai lầm khi lựa chọn máy bơm chìm

Việc lựa chọn sai thông số kỹ thuật như tính toán sai cột áp, chọn sai lưu lượng thực tế, không kiểm tra kỹ khả năng tương thích của vật liệu với môi chất, bỏ qua chỉ số chống nước IP, chọn sai điện áp nguồn hoặc không tính toán chính xác độ sâu lắp đặt sẽ dẫn đến hậu quả nghiêm trọng. Máy bơm có thể bị quá tải liên tục, cháy cuộn dây stator, mòn cánh bơm nhanh chóng hoặc không đủ áp lực đẩy nước lên công trình, gây tổn thất chi phí thay thế lớn.

HƯỚNG DẪN / CHECKLIST

Checklist chọn máy bơm chìm phù hợp

1. Xác định rõ loại chất lỏng cần bơm (nước sạch, nước thải chứa rác hay hóa chất).

2. Đo đạc chính xác chiều sâu lắp đặt và chiều cao cột áp cần đẩy.

3. Tính toán lưu lượng nước yêu cầu thực tế của hệ thống.

4. Chọn mức công suất (kW/HP) phù hợp với tải trọng làm việc.

5. Kiểm tra nguồn điện áp tại công trình (220V hay 380V).

6. Lựa chọn chất liệu cấu tạo thân bơm (gang, inox 304, inox 316).

7. Xác định kiểu kết nối đường ống và kích thước họng xả.

8. Ưu tiên các thương hiệu submersible water pump uy tín lâu năm.

9. Xem xét điều kiện môi trường xung quanh (nhiệt độ, độ ăn mòn).

10. Yêu cầu cung cấp đầy đủ giấy tờ chứng nhận CO/CQ từ nhà phân phối.

Hướng dẫn lắp đặt và bảo trì đúng cách

Quá trình lắp đặt và vận hành máy bơm chìm đòi hỏi tuân thủ nghiêm ngặt các bước kỹ thuật: luôn kiểm tra nguồn điện và hệ thống tiếp địa an toàn trước khi vận hành; kiểm tra kỹ lưỡng lớp vỏ bọc dây cáp chống nước không bị trầy xước; tuyệt đối không để máy chạy khô khi không ngập trong nước; kiểm tra tình trạng phớt cơ khí và vòng bi định kỳ; thực hiện vệ sinh lưới chắn rác, cánh bơm thường xuyên; theo dõi sát sao độ rung và tiếng ồn trong quá trình chạy máy để bảo dưỡng kịp thời theo khuyến nghị của nhà sản xuất.

FAQ

1. Submersible Pump khác gì Centrifugal Pump?

Sự khác biệt cốt lõi nằm ở vị trí lắp đặt và phương thức vận hành. Trong khi centrifugal pump (bơm ly tâm truyền thống) thường được đặt cạn trên mặt đất và cần đường ống hút nước lên, máy bơm chìm được ngâm chìm hoàn toàn trong chất lỏng, giúp triệt tiêu hoàn toàn khoảng cách hút giới hạn và không cần thao tác mồi nước thủ công.

2. Máy bơm chìm có cần mồi nước không?

Hoàn toàn không. Do thiết kế luôn ngập sâu trong chất lỏng từ trước khi khởi động, buồng bơm và cánh bơm của máy bơm chìm luôn được lấp đầy nước, loại bỏ hoàn toàn hiện tượng e khí hay mất mồi.

3. Nên chọn bơm chìm inox hay gang?

Tùy thuộc vào môi trường làm việc. Bơm thân gang phù hợp cho nước sạch, nước thải thông thường với chi phí kinh tế. Bơm chất liệu inox (304 hoặc 316) là lựa chọn bắt buộc khi bơm nước có tính ăn mòn cao, hóa chất hoặc nước thải công nghiệp khắc nghiệt.

4. Máy bơm chìm dùng được cho nước thải không?

Có. Các dòng máy bơm chìm chuyên dụng cho nước thải (sewage pump) được thiết kế cánh cắt rác hoặc khe hở lớn, cho phép hút và đẩy các loại nước thải chứa chất xơ, rác hữu cơ hoặc bùn loãng mà không lo bị kẹt nghẽn.

5. Làm sao chọn đúng công suất máy bơm chìm?

Bạn cần xác định chính xác lưu lượng nước cần cấp và tổng cột áp (bao gồm chiều cao đẩy từ mực nước đến điểm xả cộng với tổn thất ma sát đường ống), sau đó đối chiếu với biểu đồ lưu lượng cột áp (QH curve) của nhà sản xuất để chọn mức công suất phù hợp nhất.

KẾT LUẬN

Submersible pump là giải pháp bơm tối ưu và hiệu quả nhất cho mọi hệ thống đòi hỏi vận hành trong môi trường ngập nước, giếng khoan sâu hay xử lý nước thải công nghiệp. Việc lựa chọn đúng chủng loại, vật liệu cấu tạo và các thông số kỹ thuật sẽ giúp gia tăng hiệu suất hoạt động, tiết kiệm năng lượng điện tiêu thụ và kéo dài tuổi thọ thiết bị. Khách hàng nên tìm mua sản phẩm từ các đơn vị phân phối chính hãng để nhận được tư vấn chuyên sâu, chính sách bảo hành dài hạn và hỗ trợ kỹ thuật đầy đủ.

Liên hệ ngay để được tư vấn lựa chọn Submersible Pump phù hợp với nhu cầu sử dụng, nhận báo giá mới nhất và giải pháp kỹ thuật tối ưu.

Hãy theo dõi honto.vn để nhận thêm thông tin về submersible pump!
