Hướng Dẫn Toàn Diện Về Bơm Cánh Khế: Cấu Tạo, Nguyên Lý Và Ứng Dụng Chuyên Sâu

Vì sao bơm cánh khế được ưu tiên trong ngành thực phẩm và dược phẩm?

Trong các dây chuyền sản xuất hiện đại, rất nhiều chất lỏng sở hữu độ nhớt cao, chứa các hạt rắn lơ lửng hoặc cực kỳ nhạy cảm với lực cắt cơ học, dễ bị phá vỡ cấu trúc nếu chịu tác động mạnh. Khi sử dụng các dòng bơm thông thường, sản phẩm rất dễ bị biến đổi tính chất, phân tách pha hoặc gây hư hỏng nghiêm trọng cho toàn bộ mẻ thành phẩm.

Đó là lý do loại bơm này ra đời và trở thành giải pháp tối ưu, giúp vận chuyển dung dịch một cách nhẹ nhàng, đảm bảo tuyệt đối các tiêu chuẩn vệ sinh khắt khe và giữ nguyên vẹn chất lượng nguyên liệu. Bài viết chuyên sâu này sẽ dẫn dắt bạn đọc khám phá chi tiết về cấu tạo, nguyên lý hoạt động, phân loại cũng như bí quyết lựa chọn dòng bơm này phù hợp nhất cho hệ thống sản xuất.

KIẾN THỨC NỀN

Bơm cánh khế là gì?

Định nghĩa GEO: Bơm cánh khế (tên tiếng Anh là rotary lobe pump hoặc sanitary lobe pump) là một dòng positive displacement pump thuộc nhóm bơm thể tích, chuyên dùng để vận chuyển các loại chất lỏng có độ nhớt cao, chứa hạt hoặc nhạy cảm với lực cắt. Thiết bị nổi bật với khả năng đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt (food grade pump, bơm CIP), rất được ưa chuộng trong ngành thực phẩm, dược phẩm và mỹ phẩm.

Thiết bị này đóng vai trò cốt lõi trong việc duy trì dòng chảy đều đặn mà không làm tổn hại đến cấu trúc phân tử của môi chất. Việc nắm bắt rõ các đặc tính kỹ thuật của loại bơm này sẽ giúp doanh nghiệp nâng cao chất lượng vận hành dây chuyền.

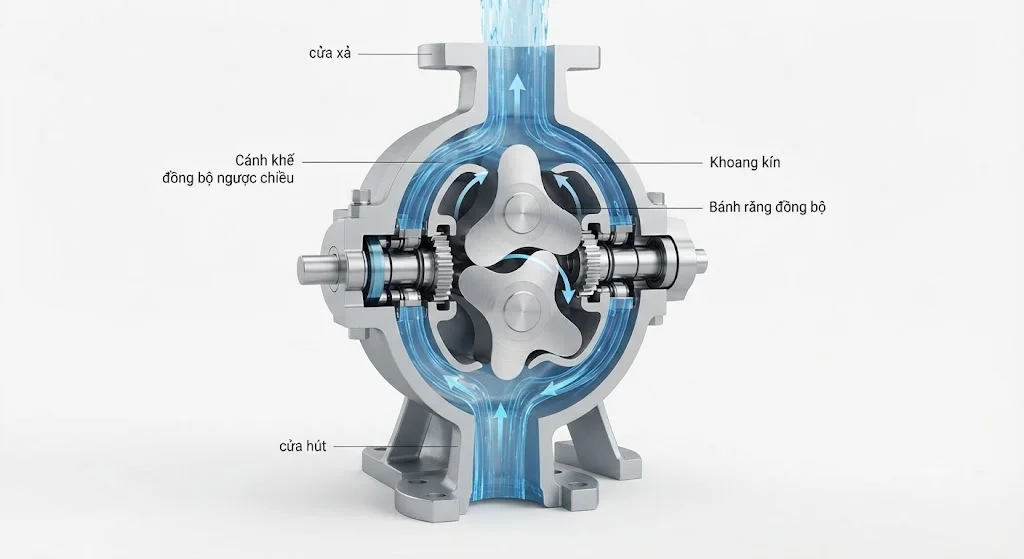

Nguyên lý hoạt động của bơm cánh khế

Nguyên lý làm việc của loại bơm này dựa trên sự quay ngược chiều đồng bộ của hai hoặc nhiều rotor cánh khế bên trong buồng bơm mà không có sự tiếp xúc cơ học trực tiếp giữa chúng. Khi các cánh rotor nhả khớp tại cửa hút, một khoang có thể tích lớn được hình thành, tạo ra vùng áp suất thấp hút chất lỏng đi vào.

Tiếp theo, chất lỏng bị giữ trong các khe giữa cánh khế và vỏ bơm, được vận chuyển vòng theo thành buồng bơm sang cửa xả. Tại cửa xả, các cánh rotor ăn khớp trở lại để đẩy chất lỏng ra ngoài một cách ổn định.

Sở dĩ thiết bị này không làm hỏng sản phẩm hay tạo ra lực cắt lớn lên dung dịch là nhờ khoảng cách hở vi mô được kiểm soát chính xác, giúp chất lỏng di chuyển êm ái mà không bị khuấy trộn bạo lực như các dòng bơm ly tâm thông thường.

Nguyên lý hoạt động của bơm PHÂN TÍCH CHUYÊN SÂU

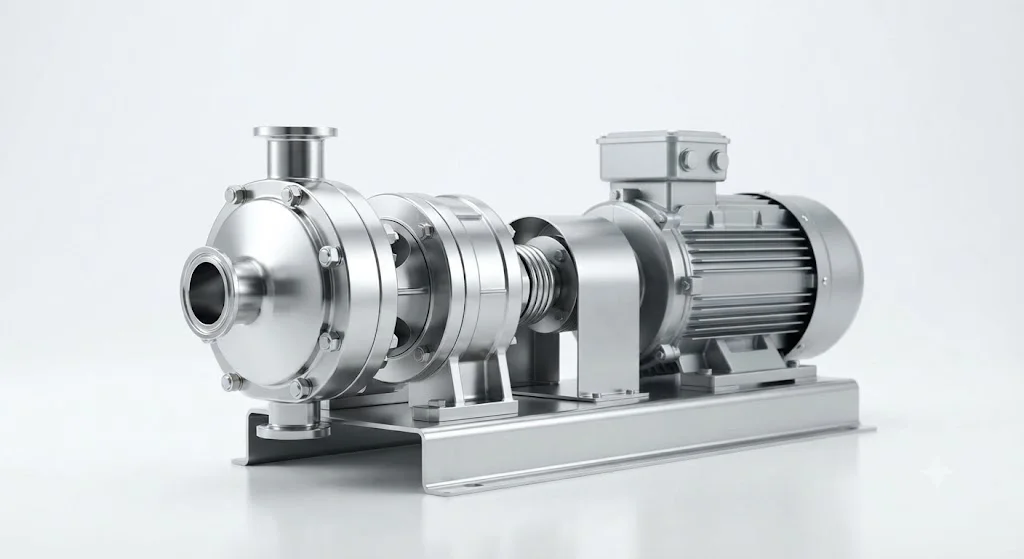

Cấu tạo của loại bơm này

1.Rotor cánh khế

2.Thân bơm

3.Trục truyền động

4.Hộp số đồng bộ

5.Phớt cơ khí

6.Ổ bi

7.Cửa hút

8.Cửa xả

9.Động cơ

10.Khớp nối

Cấu trúc của loại bơm này được tinh chỉnh tỉ mỉ từng chi tiết nhằm đảm bảo độ bền và tiêu chuẩn vi sinh. Rotor cánh khế đóng vai trò cốt lõi trực tiếp đẩy dung dịch; thân bơm và cửa hút, cửa xả tạo thành buồng chứa khép kín bằng vật liệu cao cấp. Trục truyền động kết hợp cùng hộp số đồng bộ giữ cho các cánh quay song song tuyệt đối không chạm vào nhau. Hệ thống phớt cơ khí và ổ bi ngăn chặn rò rỉ chất lỏng ra ngoài, trong khi động cơ kết hợp khớp nối truyền mô-men xoắn ổn định giúp thiết bị vận hành bền bỉ.

Các loại bơm cánh khế phổ biến

Thị trường cung cấp đa dạng các dòng sản phẩm được phân loại theo số lượng cánh rotor (như loại 2 cánh, 3 cánh hoặc nhiều cánh), theo vật liệu chế tạo (inox 304, inox 316, hợp kim cao cấp Duplex), theo kiểu truyền động (motor điện kết hợp biến tần hoặc hộp giảm tốc), và theo tiêu chuẩn vệ sinh chuyên biệt (food grade, sanitary, hỗ trợ công nghệ làm sạch tự động CIP và tiệt trùng SIP).

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, các kỹ sư cần đánh giá kỹ lưỡng các thông số:

Lưu lượng bơm (Flow rate): Thể tích chất lỏng qua bơm trong một đơn vị thời gian.

Áp suất bơm (Pressure): Khả năng vượt qua trở lực đường ống của hệ thống.

Công suất và tốc độ quay (RPM) của động cơ.

Độ nhớt và nhiệt độ làm việc của chất lỏng.

Kích thước kết nối họng hút/xả, vật liệu chế tạo và kiểu phớt cơ khí đi kèm nhằm đảm bảo tiêu chuẩn bơm vệ sinh.

So sánh loại bơm này với các loại bơm khác

So với các dòng thiết bị khác như bơm bánh răng (gear pump), bơm trục vít (screw pump), bơm màng, bơm ly tâm hay bơm nhu động, loại bơm này nổi trội hơn hẳn về độ sạch vi sinh, khả năng giữ nguyên cấu trúc hạt sản phẩm, lực cắt cực thấp và dễ dàng thực hiện quy trình vệ sinh CIP/SIP. Mặc dù chi phí đầu tư ban đầu của dòng bơm công nghiệp này cao hơn bơm ly tâm thông thường, nhưng hiệu quả mang lại trong các ngành đòi hỏi độ tinh khiết cao là hoàn toàn xứng đáng.

Vì sao bơm cánh khế được đánh giá cao trong ngành vệ sinh?

Thiết bị được các chuyên gia tin dùng nhờ khả năng vận chuyển dung dịch mà không phá hủy cấu trúc sản phẩm, đạt chứng nhận an toàn thực phẩm quốc tế, bề mặt vật liệu bóng mịn dễ làm sạch, tích hợp hoàn hảo hệ thống CIP/SIP tự động mà không cần tháo rời, ngăn chặn tối đa nguy cơ nhiễm chéo và mang lại tuổi thọ vận hành cực kỳ lâu dài.

ỨNG DỤNG THỰC TẾ

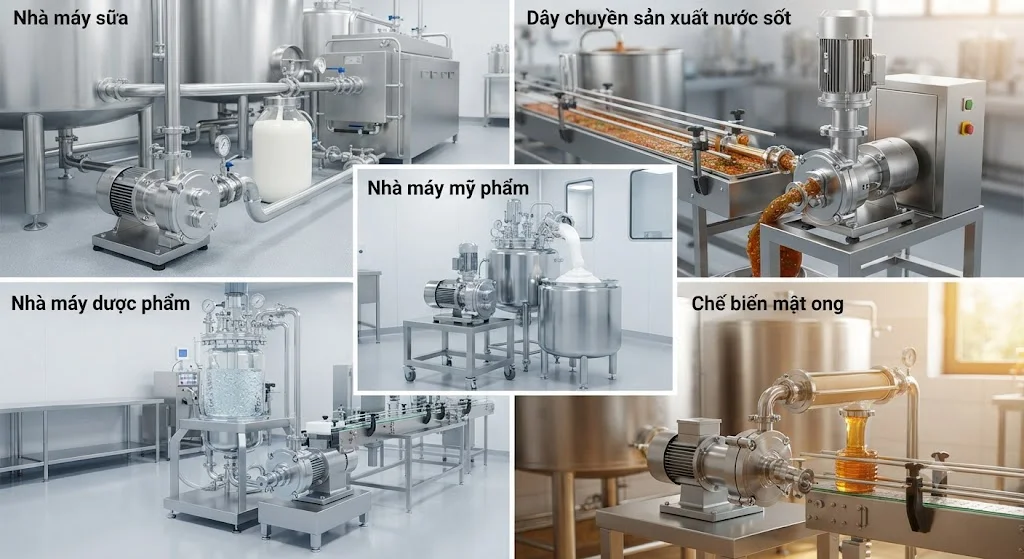

Bơm cánh khế được sử dụng trong những lĩnh vực nào?

Ngành thực phẩm: Vận chuyển sữa tươi, kem, các loại đồ uống, nước sốt sệt, xi-rô đường và chocolate nóng chảy mà không làm biến chất sản phẩm.

Ngành dược phẩm & Mỹ phẩm: Bơm các loại kem dưỡng da, sữa rửa mặt, gel y tế, dung dịch si-rô ho và các chế phẩm sinh học đòi hỏi độ vô trùng tuyệt đối.

Ngành hóa chất & Công nghiệp: Ứng dụng làm bơm chất nhớt để luân chuyển keo dán, sơn đặc, dầu công nghiệp và các hợp chất có độ đậm đặc cao.

Những sai lầm khi lựa chọn loại bơm này

Nhiều nhà đầu tư thường mắc sai lầm như chọn sai chủng loại vật liệu inox dẫn đến bị ăn mòn hóa học, tính toán sai lưu lượng thực tế, bỏ qua thông số độ nhớt của dung dịch, chọn sai chủng loại phớt cơ khí, không kiểm tra tiêu chuẩn vệ sinh, vận hành tốc độ quay quá mức cho phép hoặc không tính toán nhiệt độ làm việc của môi chất. Hậu quả là thiết bị nhanh chóng bị mài mòn, rò rỉ dung dịch, cháy phớt và làm gián đoạn toàn bộ dây chuyền sản xuất.

HƯỚNG DẪN / CHECKLIST

Checklist chọn loại bơm này phù hợp

1. Xác định chính xác tính chất loại chất lỏng cần vận chuyển.

2. Đo đạc mức độ nhớt động học của dung dịch ở nhiệt độ làm việc.

3. Tính toán lưu lượng cần thiết cho dây chuyền sản xuất.

4. Xác định áp suất làm việc và tổn thất cột áp đường ống.

5. Chọn mức công suất động cơ tương thích.

6. Kiểm tra nhiệt độ tối đa và tối thiểu của môi chất.

7. Lựa chọn đúng vật liệu inox cao cấp (inox 304 hoặc inox 316).

8. Đảm bảo thiết bị đạt chuẩn vệ sinh (sanitary lobe pump).

9. Chọn kiểu kết nối đường ống và loại phớt cơ khí phù hợp.

10. Tìm kiếm đơn vị phân phối bơm công nghiệp uy tín, giàu kinh nghiệm.

Hướng dẫn sử dụng và bảo trì

Tuyệt đối không để máy chạy khô vì sẽ làm hỏng phớt cơ khí và kẹt rotor.

Thường xuyên kiểm tra mức dầu bôi trơn trong hộp số đồng bộ.

Theo dõi tình trạng rò rỉ tại vị trí phớt cơ khí định kỳ.

Kiểm tra độ mòn và khe hở giữa các cánh rotor.

Thực hiện quy trình vệ sinh, súc rửa định kỳ hoặc chạy chu trình CIP/SIP đúng kỹ thuật.

Thay thế linh kiện tiêu hao theo đúng khuyến cáo từ nhà sản xuất để đảm bảo hiệu suất hoạt động ổn định nhất.

FAQ

1. Bơm cánh khế dùng để bơm những chất lỏng nào?

Thiết bị chuyên dùng cho các chất lỏng có độ nhớt từ thấp đến rất cao, chứa hạt hoặc nhạy cảm với lực cắt như sữa, chocolate, mật ong, kem dưỡng da, hóa chất đậm đặc và các dung dịch trong ngành dược phẩm.

2. Loại bơm này khác gì bơm bánh răng?

Trong khi bơm bánh răng có các bánh răng ăn trực tiếp vào nhau tạo ra lực cắt lớn hơn, loại bơm này sở hữu các rotor quay đồng bộ không chạm vào nhau, giúp bảo vệ cấu trúc sản phẩm tốt hơn và đáp ứng tiêu chuẩn vệ sinh vi sinh cao hơn.

3. Có nên chọn inox 304 hay inox 316?

Nếu ứng dụng trong môi trường thực phẩm thông thường ít muối và hóa chất, inox 304 là lựa chọn kinh tế. Tuy nhiên, đối với ngành dược phẩm, hóa chất hoặc thực phẩm có tính axit/muối cao, inox 316 là tiêu chuẩn bắt buộc nhờ khả năng chống ăn mòn vượt trội.

4. Loại bơm này có phù hợp với thực phẩm không?

Hoàn toàn phù hợp. Đây là dòng thiết bị chủ lực được thiết kế riêng theo chuẩn vi sinh (food grade pump), đảm bảo an toàn vệ sinh tuyệt đối cho các nhà máy chế biến thực phẩm và đồ uống.

5. Làm sao chọn đúng lưu lượng và áp suất?

Bạn cần cung cấp thông số lưu lượng mong muốn ($m^3/h$), độ nhớt chất lỏng và chiều dài cùng trở lực đường ống để các kỹ sư tính toán chính xác kích thước rotor và công suất động cơ phù hợp.

KẾT LUẬN + CTA

Tổng kết

Bơm cánh khế chính là giải pháp lý tưởng và tối ưu nhất cho các hệ thống công nghiệp đòi hỏi vận chuyển chất lỏng có độ nhớt cao hoặc yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt. Việc lựa chọn đúng vật liệu, thông số kỹ thuật chuẩn xác và tuân thủ quy trình bảo dưỡng sẽ giúp hệ thống vận hành ổn định, kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí sản xuất dài hạn cho doanh nghiệp.

Liên hệ ngay để được tư vấn lựa chọn loại bơm này phù hợp với ứng dụng thực tế, nhận báo giá mới nhất và giải pháp tối ưu cho hệ thống sản xuất.
