Strainer Type Y là gì?

Strainer Type Y là gì? Bạn đã bao giờ rơi vào tình cảnh một máy bơm công nghiệp đắt tiền bị kẹt cánh chỉ vì mảnh rỉ sét nhỏ, hay hệ thống điều khiển tự động tê liệt hoàn toàn do van bị tắc nghẽn bởi cặn bẩn? Những sự cố tưởng chừng như đơn giản này lại là "kẻ thù" thầm lặng gây ra tình trạng dừng máy đột ngột, chi phí bảo trì tăng vọt và gián đoạn quy trình sản xuất. Trên thực tế, 80% các hư hỏng cơ khí trong hệ thống đường ống đều có thể ngăn chặn từ sớm nếu bạn lắp đặt lọc Y đúng vị trí và thông số ngay từ khâu thiết kế.

Vậy lọc Y là gì, tại sao nó lại trở thành "lá chắn" không thể thiếu trong mọi nhà máy, từ hệ thống cấp nước dân dụng đến các đường ống dẫn dầu khí áp lực cao? Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý đến cách lựa chọn thiết bị phù hợp để tối ưu hóa hiệu suất vận hành hệ thống của bạn.

Strainer Type Y là gì?

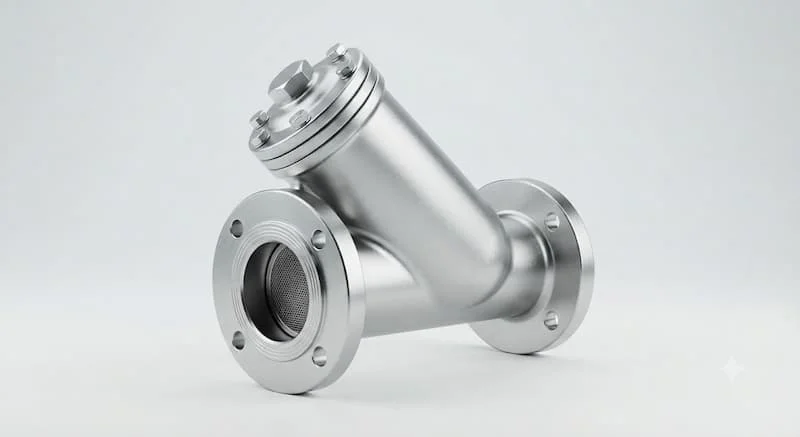

Strainer Type Y (hay còn gọi là lọc Y) là thiết bị lọc cơ học được thiết kế với phần thân có hình dạng chữ "Y", đóng vai trò như một "trạm kiểm soát" tạp chất. Thiết bị này được lắp đặt trên đường ống với nhiệm vụ giữ lại cặn bẩn, cát, rỉ sét, mảnh vỡ hàn và các tạp chất khác có trong lưu chất (nước, hơi, dầu, hóa chất) trước khi chúng đi qua các thiết bị nhạy cảm.

Việc trang bị Strainer Type Y không chỉ là giải pháp bảo vệ máy bơm, van điều khiển, đồng hồ lưu lượng và bộ trao đổi nhiệt mà còn giúp duy trì sự ổn định của hệ thống. Nhờ có lưới lọc bên trong, dòng chảy trở nên sạch hơn, giảm thiểu nguy cơ tắc nghẽn, mài mòn thiết bị hạ nguồn, từ đó kéo dài đáng kể tuổi thọ của toàn bộ hệ thống đường ống.

Nguyên lý hoạt động của lọc Y

Nguyên lý hoạt động của thiết bị này dựa trên sự chênh lệch áp suất và cấu trúc vật lý đơn giản:

• Dẫn hướng: Dòng lưu chất đi vào thân lọc theo đường ống.

• Lọc: Tạp chất bị chặn lại bởi lưới lọc inox đặt trong nhánh chéo hình chữ Y.

• Làm sạch: Lưu chất sau khi đi qua lưới lọc đã loại bỏ cặn bẩn sẽ tiếp tục đi vào hệ thống.

• Bảo trì: Cặn bẩn tích tụ trong bầu lọc được loại bỏ dễ dàng bằng cách tháo nắp lọc ra ngoài.

Phân tích cấu tạo và thông số kỹ thuật

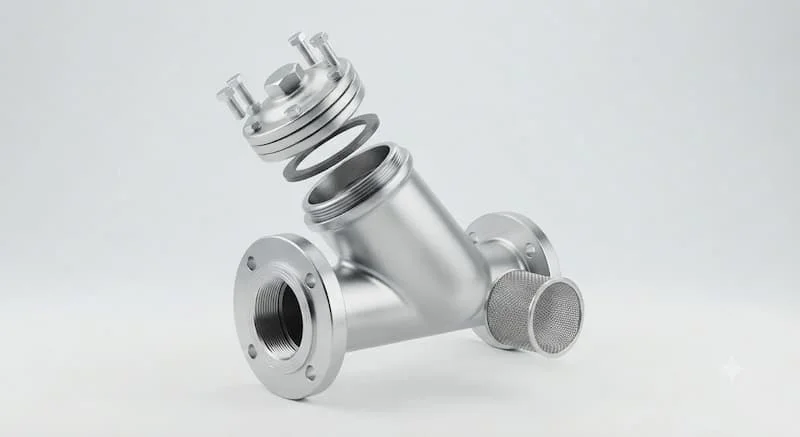

Cấu tạo của lọc Y

Sự bền bỉ của một lọc Y phụ thuộc vào các thành phần vật liệu cao cấp:

• Thân van: Thường được chế tạo từ gang dẻo, thép carbon, hoặc inox 304/316 nhằm đáp ứng các môi trường làm việc từ nhiệt độ thường đến hơi nóng hoặc hóa chất ăn mòn.

• Lưới lọc: Sử dụng tấm đục lỗ bọc lưới mesh inox (độ dày tùy theo yêu cầu lọc thô hay tinh).

• Nắp lọc: Được thiết kế để chịu áp lực cao, giúp việc tháo lắp diễn ra nhanh chóng.

• Gioăng làm kín: Sử dụng vật liệu chịu nhiệt như Teflon (PTFE) hoặc cao su tổng hợp để ngăn ngừa rò rỉ lưu chất ra môi trường bên ngoài.

So sánh Lọc Y và Basket Strainer

Kết luận: Sử dụng lọc Y cho các đường ống có lưu lượng trung bình và yêu cầu nhỏ gọn. Chọn Basket Strainer cho các hệ thống lớn cần lọc liên tục và khối lượng cặn thải cao.

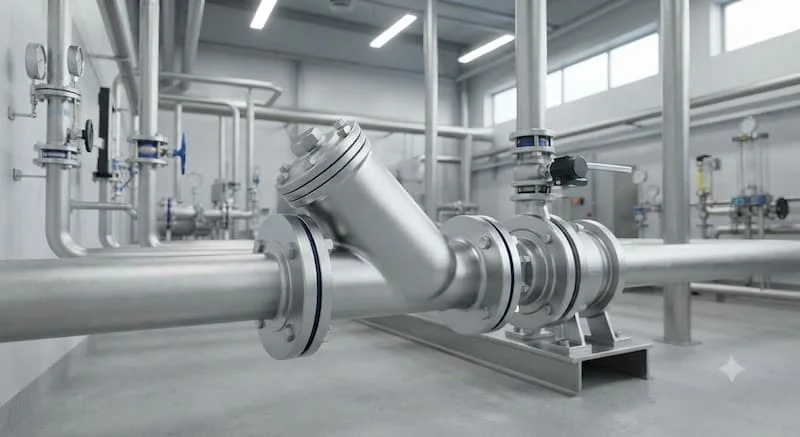

Ứng dụng thực tế và cách chọn lựa đúng đắn

Khi nào nên sử dụng lọc Y?

Để hệ thống vận hành bền bỉ, bạn cần đặt lọc Y tại các vị trí chiến lược:

• Trước máy bơm: Ngăn cặn làm hỏng cánh bơm và trục phốt.

• Trước van điều khiển: Tránh tình trạng kẹt van, không thể đóng/mở chính xác.

• Trước đồng hồ lưu lượng: Đảm bảo độ chính xác của các thiết bị đo đạc nhạy cảm.

• Trước bộ trao đổi nhiệt: Ngăn cặn bám làm giảm hiệu suất trao đổi nhiệt.

Những sai lầm thường gặp khi chọn lọc Y

Nhiều kỹ thuật viên thường mắc lỗi "nhắm mắt chọn bừa" dẫn đến hậu quả:

• Chọn sai kích thước mắt lưới (Mesh): Nếu quá nhỏ, nó gây tổn thất áp suất (sụt áp) lớn, làm máy bơm phải làm việc quá công suất. Nếu quá lớn, nó vô tác dụng vì cặn vẫn lọt qua.

• Lắp ngược dòng chảy: Làm lưới lọc nhanh bị hỏng và không thể giữ cặn.

• Không vệ sinh định kỳ: Khiến bầu lọc bị nghẽn, dẫn đến giảm lưu lượng hệ thống.

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để lọc Y đạt hiệu suất cao nhất, hãy tuân thủ các bước lắp đặt kỹ thuật sau:

1. Kiểm tra chiều dòng chảy: Đảm bảo mũi tên trên thân van cùng hướng với chiều lưu chất.

2. Vị trí: Lắp đặt ở vị trí thuận tiện để có thể tháo nắp lọc mà không bị vướng.

3. Lắp đặt: Đối với lọc Y, nên lắp ở vị trí nhánh Y hướng xuống dưới để cặn bẩn lắng đọng tự nhiên vào bầu lọc.

4. Siết bu lông: Sử dụng lực siết đều tay để đảm bảo gioăng làm kín không bị biến dạng.

Cách vệ sinh: Sau khi khóa van chặn dòng, tháo nắp lọc, lấy lưới ra rửa sạch bằng vòi nước áp lực hoặc khí nén. Kiểm tra gioăng trước khi đóng nắp lại để đảm bảo không rò rỉ.

FAQ - Câu hỏi thường gặp

1. Strainer Type Y là gì?

Là thiết bị lọc cơ học hình chữ Y, giúp loại bỏ cặn bẩn từ lưu chất để bảo vệ các thiết bị quan trọng.

2. Bao lâu nên vệ sinh lưới lọc?

Tùy vào độ bẩn của lưu chất, thông thường nên kiểm tra định kỳ mỗi 3–6 tháng/lần.

3. Nên chọn inox hay gang?

Gang tiết kiệm cho hệ thống nước sạch, inox bền bỉ cho hóa chất và nhiệt độ cao.

4. Mesh lọc bao nhiêu là phù hợp?

Thông thường từ 20 mesh đến 100 mesh tùy vào mục đích lọc thô hay tinh.

Tổng kết

Lọc Y là "tấm khiên" không thể thiếu, giúp tối ưu hóa hiệu suất vận hành của hệ thống đường ống. Bằng việc lựa chọn đúng vật liệu, kích thước mesh phù hợp và lắp đặt theo đúng hướng dẫn, bạn sẽ giảm thiểu tối đa chi phí sửa chữa và kéo dài đáng kể tuổi thọ của hệ thống.
