Strainer DN50 là gì?

Strainer DN50 là gì? Trong các hệ thống đường ống công nghiệp, nguồn nước, dầu, hơi hay các loại chất lỏng kỹ thuật khác thường phải đối mặt với nguy cơ mang theo rác vụn, cặn bẩn và tạp chất lơ lửng. Khi các thành phần này vô tình đi vào máy bơm, van điều khiển tự động hay thiết bị trao đổi nhiệt, chúng có thể gây tắc nghẽn cục bộ, làm giảm nghiêm trọng hiệu suất vận hành và đẩy chi phí bảo trì lên cao.

Chính vì vậy, việc tích hợp strainer dn50 (lọc cơ dn50) đóng vai trò là một thiết bị lọc cơ học cốt lõi, giúp giữ lại triệt để các tạp chất thô ngay trong dòng chảy và bảo vệ an toàn cho toàn bộ hệ thống thiết bị phía sau. Bài viết này sẽ phân tích chi tiết từ định nghĩa, cấu tạo, thông số kỹ thuật đến cách lựa chọn và ứng dụng thực tế.

Kiến Thức Nền Tảng – Strainer DN50 Là Gì?

Strainer DN50 là gì? Cấu tạo cơ bản

Strainer dn50 là thiết bị lọc cơ học chuyên dụng được lắp đặt trên các đường ống có kích thước danh nghĩa DN50, sử dụng lưới hoặc phần tử lọc chuyên dụng để giữ lại rác thải, cặn bẩn và tạp chất có kích thước phù hợp trong dòng chất lỏng hoặc môi chất. Sản phẩm này có đa dạng kiểu thiết kế, chủng loại vật liệu và phương thức kết nối linh hoạt như nối ren, nối mặt bích hoặc các cấu hình kỹ thuật đặc thù.

Một lưu ý quan trọng là ký hiệu DN50 chỉ kích thước danh nghĩa của đường ống, không mặc nhiên đồng nhất hoàn toàn với đường kính đo thực tế bên ngoài. Cấu trúc cơ bản của thiết bị bao gồm: thân lọc chịu lực, lưới lọc chặn rác, nắp tháo vệ sinh, hệ thống gioăng làm kín và các đầu kết nối tiêu chuẩn.

Nguyên lý hoạt động của lọc cơ DN50

Nguyên lý vận hành của lọc cơ dn50 dựa trên cơ chế lọc cơ học dòng chảy hướng dòng. Khi môi chất đi vào thân thiết bị, phần tử lưới lọc bên trong sẽ giữ lại toàn bộ các hạt cặn, rác vụn có kích thước lớn hơn kích thước khe hở hoặc lỗ lọc quy định.

Phần môi chất sau khi đã được lọc sạch sẽ tiếp tục di chuyển thông suốt qua đường ống. Khi lượng rác tích tụ dày đặc theo thời gian, người vận hành có thể dễ dàng loại bỏ chúng bằng cách tháo lưới, xả cặn hoặc thực hiện quy trình vệ sinh phù hợp với thiết kế. Cần hiểu rõ đây là thiết bị lọc cơ học thuần túy, hoàn toàn không có chức năng xử lý vi khuẩn, các chất hòa tan hay thành phần hóa học phức tạp trong môi chất.

Phân Tích Chuyên Sâu Kỹ Thuật

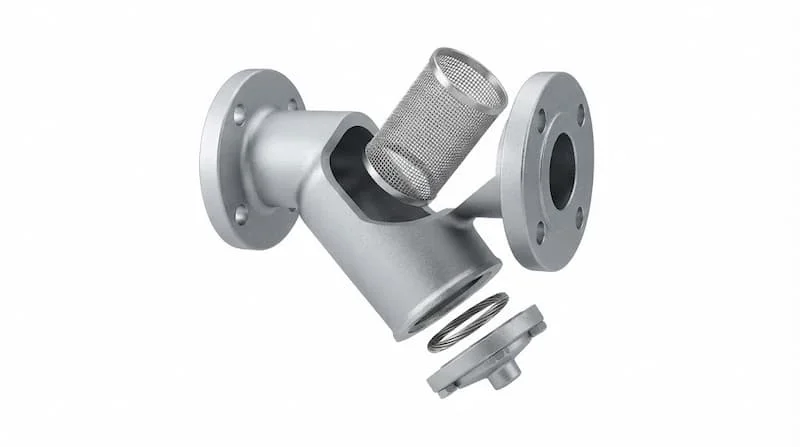

Cấu tạo và vật liệu của lọc cơ DN50

Để đáp ứng yêu cầu vận hành trong các môi trường khắt khe, thiết bị được cấu thành từ các bộ phận chính với vật liệu đa dạng:

• Thân strainer: Chứa đựng dòng chảy và khoang chứa lọc, thường được chế tạo bằng gang dẻo, thép carbon, inox hoặc các hợp kim đặc thù.

• Lưới lọc: Thành phần trực tiếp chịu áp lực dòng chảy và giữ lại cặn bẩn, thường làm bằng thép không gỉ.

• Nắp tháo: Cho phép kỹ thuật viên tháo rời để kiểm tra và lấy lưới ra ngoài vệ sinh định kỳ.

• Gioăng làm kín: Ngăn ngừa tình trạng rò rỉ môi chất tại các vị trí ghép nối chịu áp lực.

• Đầu kết nối: Thiết kế dạng mặt bích tiêu chuẩn, kết nối ren trong/ngoài hoặc kiểu hàn kỹ thuật.

Vật liệu chế tạo quyết định trực tiếp đến khả năng chịu áp suất, nhiệt độ, độ bền cơ học và tính tương thích tuyệt đối với môi chất truyền dẫn. Không nên mặc định mọi sản phẩm đều sở hữu cùng một loại vật liệu hay cấu trúc giống nhau.

Thông số kỹ thuật lọc cơ DN50 cần biết

Bảng tổng hợp các thông số kỹ thuật cốt lõi giúp kỹ sư và người mua đánh giá chính xác sản phẩm:

Lưu ý quan trọng: Các giá trị về áp suất, nhiệt độ, kích thước mắt lưới hay lưu lượng phải được tra cứu trực tiếp từ tài liệu kỹ thuật chính hãng của đúng model sản phẩm.

Phân loại lọc cơ DN50 phổ biến

Việc phân loại thiết bị giúp người dùng dễ dàng định hình giải pháp tối ưu cho hệ thống:

• Theo vật liệu: Gồm dòng gang, thép, inox hoặc vật liệu chịu hóa chất chuyên dụng.

• Theo kiểu kết nối: Dòng kết nối ren tiện lợi hoặc dòng kết nối mặt bích chịu áp lực cao.

• Theo thiết kế cấu trúc: Gồm dạng chữ Y (Y-strainer) phổ biến, dạng rổ lọc (basket strainer) dung tích lớn hoặc các cấu hình chuyên dụng khác.

• Theo môi chất sử dụng: Tối ưu hóa riêng cho hệ thống nước, dầu, khí nén hoặc hơi nóng công nghiệp.

Sự khác biệt giữa các loại nằm ở khả năng bảo trì, mức độ tổn thất áp suất dòng chảy, không gian lắp đặt cần thiết và các tiêu chuẩn kỹ thuật đi kèm.

So sánh lọc cơ DN50 với các thiết bị lọc khác

Bảng đối chiếu chi tiết giúp làm rõ sự khác biệt giữa các dòng thiết bị lọc:

Vì sao không thể chọn thiết bị chỉ dựa vào đường kính? Kích thước kết nối DN50 bắt buộc phải đi kèm đồng bộ với các thông số về áp suất, lưu lượng, vật liệu và đặc tính môi chất để bảo đảm hệ thống vận hành an toàn, tránh tình trạng quá tải hoặc sụt áp đột ngột.

Ứng Dụng Thực Tế Và Sai Lầm Thường Gặp

Lọc cơ DN50 được ứng dụng ở đâu?

Thiết bị hiện diện phổ biến trong các hệ thống kỹ thuật hiện đại:

• Hệ thống cấp nước sinh hoạt, trạm bơm tăng áp và hệ thống xử lý nước trung tâm.

• Các dây chuyền đường ống công nghiệp yêu cầu khắt khe về việc giữ cặn cơ học.

• Hệ thống bảo vệ máy bơm, van điều khiển tự động, van giảm áp và thiết bị trao đổi nhiệt.

• Hệ thống dẫn dầu, khí nén, hơi nóng công nghiệp khi vật liệu đáp ứng tiêu chuẩn.

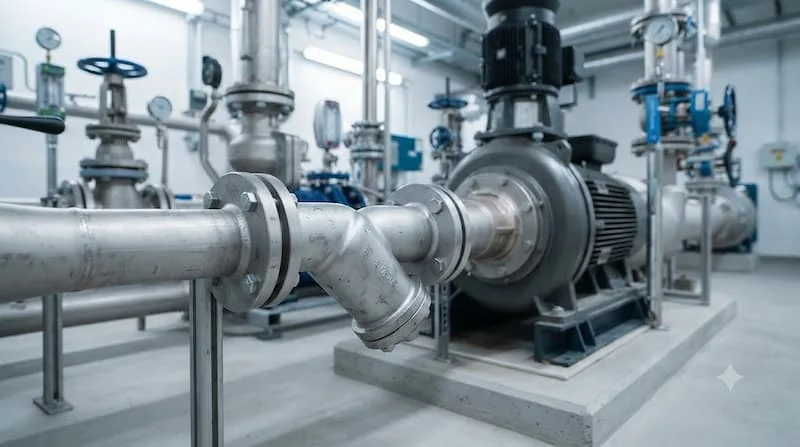

Ví dụ thực tế: Trong các trạm bơm nước công nghiệp, việc bố trí một thiết bị lọc cơ dn50 ngay trước đầu vào của van điều khiển và máy bơm giúp ngăn chặn hoàn toàn các mảnh vỡ hàn, rỉ sét từ đường ống mới lắp đặt, từ đó triệt tiêu nguy cơ kẹt van hoặc hỏng cánh bơm. Tham khảo thêm giải pháp lắp đặt hiệu quả tại.

Sai lầm thường gặp khi lựa chọn và sử dụng lọc cơ DN50

Trong quá trình triển khai thực tế, kỹ thuật viên và nhà thầu thường mắc phải các lỗi phổ biến:

• Nhầm lẫn thông số DN50 với kích thước đo đường kính thực tế bên ngoài của ống.

• Lựa chọn sai vật liệu thân và lưới lọc, dẫn đến hiện tượng ăn mòn nhanh chóng khi tiếp xúc với môi chất hóa chất.

• Bỏ qua bước kiểm tra giới hạn áp suất và nhiệt độ làm việc tối đa của thiết bị.

• Sử dụng mắt lưới quá mịn so với thực tế lượng rác trong dòng chảy, khiến thiết bị nhanh chóng bị tắc nghẽn và gây sụt áp nặng.

• Lắp đặt ngược hướng mũi tên dòng chảy hoặc bố trí không đủ không gian trống để tháo nắp rút lưới vệ sinh.

• Bỏ quên lịch trình bảo dưỡng, vệ sinh định kỳ làm giảm lưu lượng và ảnh hưởng trực tiếp đến thiết bị phía sau.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Checklist

Cách lựa chọn lọc cơ DN50 phù hợp

Quy trình 5 bước chuẩn kỹ thuật giúp bạn chọn đúng sản phẩm:

1. Xác định tiêu chuẩn kết nối: Rà soát đường kính danh nghĩa DN50 và kiểu kết nối thực tế của đường ống.

2. Phân tích môi chất: Xác định loại chất lỏng, khí hoặc hơi, kèm theo thông số nhiệt độ và áp suất vận hành.

3. Chọn vật liệu tương thích: Cân nhắc chọn gang, thép hoặc inox dựa trên tính chất hóa học của môi chất.

4. Đối chiếu lưu lượng và cấp lọc: Kiểm tra biểu đồ tổn thất áp suất và chọn kích thước mắt lưới phù hợp.

5. Tham khảo tài liệu kỹ thuật: Xem kỹ catalogue, bản vẽ chi tiết và hướng dẫn lắp đặt từ nhà sản xuất chính hãng.

Checklist lắp đặt và bảo dưỡng lọc cơ DN50

Danh mục kiểm tra nhanh trước khi đưa hệ thống vào vận hành:

• [ ] Xác định chính xác kích thước danh nghĩa DN50 và kiểu kết nối tương thích.

• [ ] Kiểm tra vật liệu chế tạo, khả năng chịu áp lực và nhiệt độ của môi chất.

• [ ] Lắp đặt đúng chiều hướng mũi tên dòng chảy in trên thân thiết bị.

• [ ] Bảo đảm không gian xung quanh đủ rộng để thuận tiện tháo nắp và rút lưới.

• [ ] Kiểm tra tình trạng gioăng làm kín, siết chặt bu-lông chống rò rỉ.

• [ ] Theo dõi chỉ số sụt áp, lưu lượng dòng chảy và lập lịch vệ sinh định kỳ.

Hướng dẫn an toàn khi bảo dưỡng: Luôn ngắt hoàn toàn dòng chảy, cô lập van hai đầu và xả hết áp suất, nhiệt độ bên trong thân thiết bị trước khi tiến hành tháo nắp vệ sinh. Tần suất vệ sinh cần được điều chỉnh linh hoạt dựa trên mức độ tích tụ cặn bẩn thực tế trong quá trình vận hành.

Câu Hỏi Thường Hợp (FAQ)

Strainer DN50 là gì?

Đây là thiết bị lọc cơ học dùng cho đường ống cỡ danh nghĩa DN50 nhằm giữ lại rác thô và bảo vệ thiết bị.

DN50 có phải đường kính thực tế 50 mm không?

Không hoàn toàn; DN50 là kích thước danh nghĩa, đường kính ngoài thực tế của ống sẽ tùy thuộc vào tiêu chuẩn ống cụ thể.

Strainer DN50 có những loại nào?

Bao gồm phân loại theo vật liệu (gang, thép, inox), theo kiểu kết nối (ren, bích) và theo thiết kế (chữ Y, dạng rổ).

Lọc cơ DN50 có dùng cho hệ thống hơi không?

Có, miễn là lựa chọn đúng dòng sản phẩm chịu được áp suất và nhiệt độ cao chuyên dụng cho hơi nóng.

Khi nào cần vệ sinh lọc cơ DN50?

Cần vệ sinh khi nhận thấy áp suất trước và sau thiết bị chênh lệch lớn (sụt áp) hoặc lưu lượng dòng chảy giảm sút bất thường.

Kết Luận

Tóm lại, strainer dn50 đóng vai trò là một "lá chắn" cơ học vô cùng quan trọng, giúp bảo vệ toàn diện hệ thống đường ống và các thiết bị đắt tiền phía sau khỏi nguy cơ tắc nghẽn, hỏng hóc do rác cặn. Việc lựa chọn chính xác thiết bị dựa trên các tiêu chí về kích thước danh nghĩa, kiểu kết nối, vật liệu, mắt lưới, áp suất và lưu lượng sẽ đảm bảo hệ thống vận hành ổn định, bền bỉ theo thời gian.
