Strainer 1 1 2 là gì? Bạn đã bao giờ rơi vào tình huống hệ thống máy bơm hoạt động ổn định bỗng nhiên sụt giảm công suất, van điều khiển bị kẹt không thể đóng mở, hay thiết bị trao đổi nhiệt mất hiệu suất chỉ sau một thời gian ngắn vận hành? Những sự cố tưởng chừng như ngẫu nhiên này thực chất thường bắt nguồn từ những hạt cặn bẩn, rỉ sét li ti hay tạp chất tích tụ lâu ngày trong đường ống. Nếu không được kiểm soát, chúng sẽ tấn công trực tiếp vào các linh kiện đắt tiền nhất trong hệ thống của bạn.

Strainer 1 1/2 chính là "chốt chặn" an toàn không thể thiếu, giúp loại bỏ triệt để cặn bẩn và tạp chất trước khi lưu chất đi vào các thiết bị quan trọng. Việc lắp đặt một thiết bị lọc phù hợp không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn là khoản đầu tư thông minh giúp bạn tiết kiệm hàng chục triệu đồng chi phí bảo trì và thay thế thiết bị định kỳ.

Strainer 1 1 2 là gì?

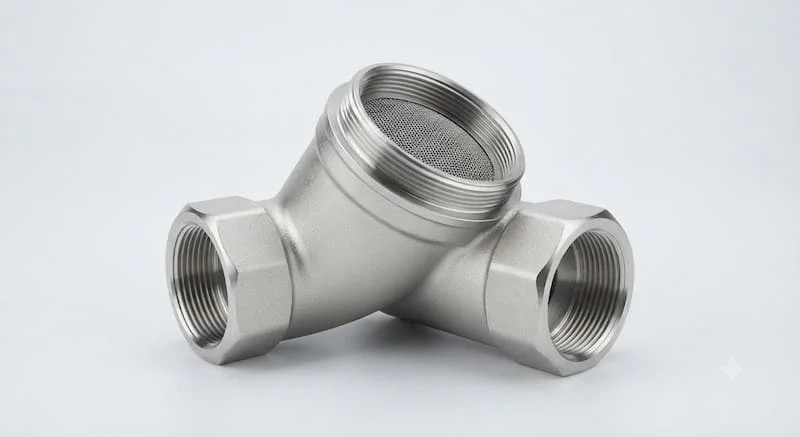

Strainer 1 1/2 (hay còn gọi là y lọc hoặc bộ lọc rác) là một thiết bị lọc cơ học được thiết kế để lắp đặt trên đường ống có kích thước 1-1/2 inch, tương ứng với chuẩn kỹ thuật DN40. Nhiệm vụ chính của thiết bị này là giữ lại các hạt rắn, cặn bẩn, rỉ sét và tạp chất có hại tồn tại trong dòng lưu chất (nước, dầu, khí, hơi) trước khi chúng kịp tiếp cận các thiết bị nhạy cảm phía sau như máy bơm, van giảm áp, đồng hồ lưu lượng hay bộ trao đổi nhiệt.

Khác với các bộ lọc tinh (Filter) được sử dụng để loại bỏ các hạt siêu nhỏ hoặc vi khuẩn trong quy trình lọc nước sạch, Strainer tập trung vào việc lọc thô cơ học để bảo vệ cơ khí. Kích thước 1-1/2 inch là một trong những chuẩn kích thước phổ biến nhất trong các đường ống phân phối cấp nước công nghiệp và dân dụng, đảm bảo sự cân bằng tối ưu giữa lưu lượng dòng chảy và khả năng lọc cặn.

Nguyên lý hoạt động của Strainer

Nguyên lý vận hành của một bộ Strainer 1 1/2 vô cùng đơn giản nhưng mang lại hiệu quả cao thông qua quy trình:

1. Tiếp nhận: Dòng lưu chất (chứa tạp chất) đi vào cửa vào của thân van.

2. Lọc: Lưu chất được dẫn qua một lưới lọc bằng thép không gỉ (inox) được đặt bên trong thân thiết bị. Lưới lọc có các lỗ hoặc mắt lưới (mesh) được tính toán cụ thể để giữ lại các hạt rắn có kích thước lớn hơn mắt lưới.

3. Dẫn hướng: Lưu chất sạch, không còn cặn bẩn, tiếp tục đi qua lưới lọc và thoát ra ở cửa ra để đi vào các thiết bị hạ nguồn.

4. Lưu trữ: Cặn bẩn được giữ lại trong bầu lọc (đối với Y Strainer) hoặc giỏ lọc (đối với Basket Strainer).

5. Vệ sinh: Sau một thời gian vận hành, lượng cặn tích tụ sẽ được xả ra ngoài thông qua nắp xả đáy hoặc bằng cách tháo rời giỏ lọc để làm sạch, đảm bảo hệ thống luôn thông thoáng.

Phân tích chuyên sâu: Cấu tạo và Phân loại

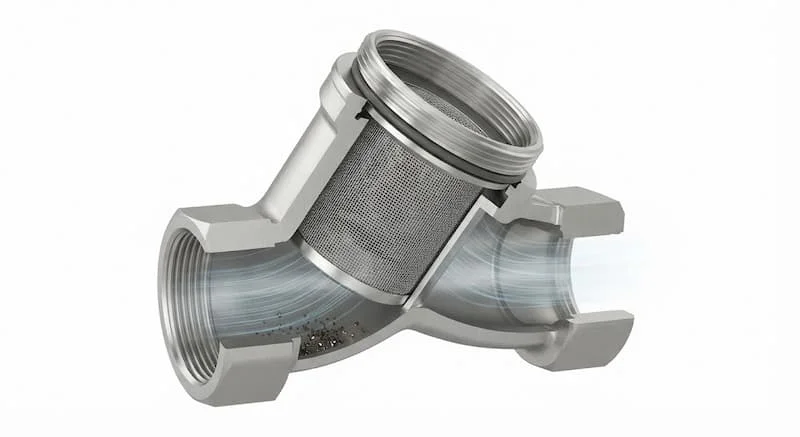

Cấu tạo chi tiết

Một bộ Strainer 1 1/2 đạt chuẩn bao gồm các thành phần chủ chốt:

• Thân van (Body): Thường bằng gang, đồng hoặc inox, chịu áp lực vận hành của hệ thống.

• Lưới lọc (Screen): Thành phần quan trọng nhất, làm bằng inox 304/316 với các cấp độ mesh (20–100) tùy theo yêu cầu độ sạch.

• Nắp vệ sinh (Cover/Cap): Cho phép tháo lắp nhanh để vệ sinh lưới lọc.

• Gioăng làm kín: Đảm bảo không có sự rò rỉ lưu chất ra bên ngoài tại nắp đậy.

Phân loại phổ biến

• Y Strainer: Hình dáng giống chữ Y, thiết kế nhỏ gọn, phổ biến cho các đường ống có không gian hạn chế.

• Basket Strainer: Có bầu lọc lớn, lưu lượng chứa cặn cao, dễ vệ sinh, thường dùng trong công nghiệp nặng.

• T Strainer & Duplex Strainer: Các dòng chuyên dụng cho hệ thống cần hoạt động liên tục (Duplex có 2 lưới lọc, cho phép vệ sinh một bên mà không cần dừng máy).

Tại sao cần chọn đúng Strainer DN40 cho hệ thống?

Việc chọn đúng Strainer 1 1/2 không chỉ là vấn đề kích thước mà còn là bài toán về kỹ thuật vận hành:

• Bảo vệ toàn diện: Giúp máy bơm không bị mòn cánh quạt, van điều khiển không bị kẹt rác, đồng hồ lưu lượng đo chính xác hơn.

• Giảm chi phí vận hành: Thay vì phải thay thế một chiếc máy bơm đắt tiền, bạn chỉ cần bỏ ra một khoản nhỏ để bảo trì lưới lọc định kỳ.

• Tăng độ bền thiết bị: Loại bỏ tạp chất giúp giảm hiện tượng ma sát gây mòn và tắc nghẽn, từ đó tăng tuổi thọ toàn hệ thống lên gấp nhiều lần.

• Đảm bảo lưu lượng: Một bộ lọc được lựa chọn đúng cấp độ lưới lọc (mesh) sẽ giữ lại cặn bẩn mà không gây ra tình trạng tụt áp suất (pressure drop) quá lớn trên đường ống.

Ứng dụng thực tế và Lưu ý khi lắp đặt

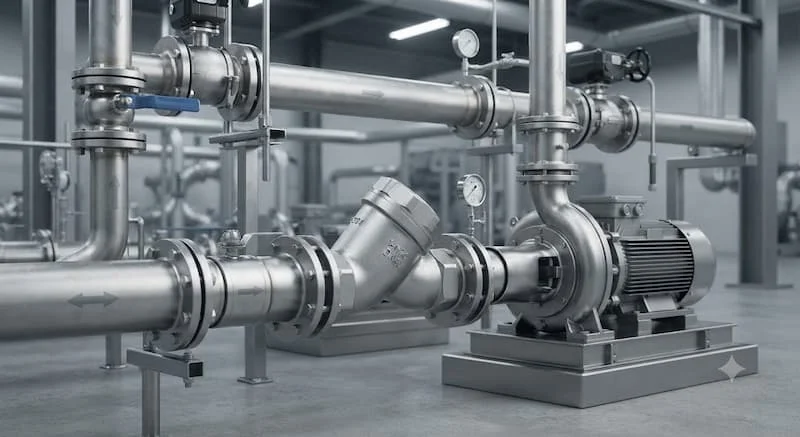

Strainer 1 1/2 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước tòa nhà và xử lý nước RO.

• Hệ thống HVAC (điều hòa trung tâm, làm mát).

• Công nghiệp hơi nước, dầu truyền nhiệt.

• Nhà máy thực phẩm, bia, dược phẩm (sử dụng vật liệu inox 316 an toàn).

• Hệ thống PCCC.

Checklist lắp đặt:

✓ Lắp đúng chiều: Kiểm tra mũi tên chỉ hướng dòng chảy trên thân van.

✓ Vị trí bảo trì: Lắp đặt tại nơi dễ tiếp cận để thuận tiện cho việc tháo nắp vệ sinh.

✓ Xả cặn định kỳ: Không để cặn bẩn đầy quá 50% dung tích bầu lọc.

✓ Kiểm tra gioăng: Thay gioăng làm kín nếu thấy có dấu hiệu lão hóa hoặc rò rỉ.

FAQ: Câu hỏi thường gặp

1. Strainer 1 1 2 tương đương DN bao nhiêu?

Strainer 1-1/2 inch tương đương với chuẩn DN40, đây là kích thước đường ống cấp nước phổ biến nhất trong dân dụng và công nghiệp nhẹ.

2. Khi nào nên chọn Y Strainer thay vì Basket Strainer?

Y Strainer phù hợp với các hệ thống có không gian hẹp và lưu lượng trung bình. Basket Strainer thích hợp hơn nếu hệ thống của bạn có lượng cặn lớn và cần vệ sinh thường xuyên.

3. Làm sao biết khi nào cần vệ sinh bộ lọc?

Hãy quan sát đồng hồ đo áp suất trước và sau bộ lọc. Nếu chênh áp giữa hai điểm tăng cao (hoặc lưu lượng qua hệ thống giảm), đó là lúc lưới lọc đã bị tắc nghẽn và cần làm sạch.

4. Có thể lắp Strainer theo phương đứng không?

Đa số các loại Y Strainer có thể lắp phương ngang hoặc đứng. Tuy nhiên, nếu lắp đứng, lưu chất phải chảy từ trên xuống dưới để cặn bẩn được giữ lại trong bầu lọc.

5. Strainer 1 1/2 có dùng được cho hóa chất không?

Có, nếu bạn chọn đúng vật liệu là Inox 316 hoặc các dòng vật liệu chịu hóa chất chuyên dụng và đảm bảo gioăng làm kín tương thích.

Kết luận

Strainer 1 1/2 (DN40) là "lá chắn" cơ học không thể thay thế trong mọi hệ thống đường ống chuyên nghiệp. Việc thấu hiểu cấu tạo, nguyên lý và lựa chọn đúng sản phẩm sẽ giúp bạn loại bỏ hoàn toàn các rủi ro hư hỏng thiết bị do cặn bẩn gây ra, từ đó đảm bảo hiệu suất vận hành ổn định và tiết kiệm tối đa chi phí bảo trì.
