Cấu Tạo, Nguyên Lý Hoạt Động Và Quy Trình Lọc Của Sand Filter

Trong các hệ thống xử lý nước, từ nước giếng khoan, nước cấp sinh hoạt, hồ bơi cho đến nước công nghiệp, cặn lơ lửng và độ đục luôn là vấn đề cần xử lý đầu tiên. Sand filter (bể lọc cát, hay bình lọc cát) là một trong những thiết bị lọc phổ biến nhất để giải quyết vấn đề này nhờ cấu tạo đơn giản, chi phí hợp lý và vận hành ổn định.

Bài viết này giúp bạn hiểu rõ cấu tạo từng bộ phận, nguyên lý hoạt động, quy trình lọc và rửa ngược, cách chọn và bảo trì lọc cát đúng cách.

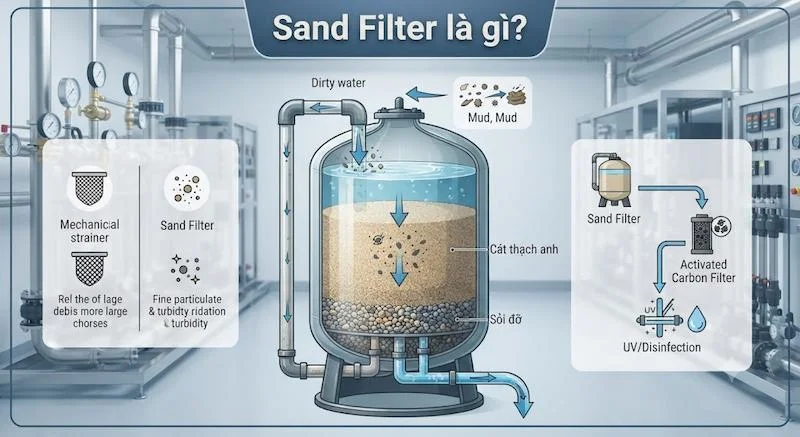

Sand Filter là gì?

lọc cát là thiết bị lọc nước sử dụng lớp vật liệu lọc dạng hạt, chủ yếu là cát thạch anh, để giữ lại cặn lơ lửng, bùn đất và các hạt có kích thước nhỏ trong nước. Nước đi qua lớp cát, các hạt rắn bị giữ lại trong khe giữa các hạt cát, còn nước trong đi ra phía dưới.

Khác với strainer chỉ giữ lại cặn thô bằng lưới, lọc cát có khả năng giữ cặn mịn hơn nhiều và làm giảm độ đục đáng kể. Tuy nhiên, lọc cát không phải hệ thống xử lý nước hoàn chỉnh. Nó không loại bỏ được vi khuẩn, kim loại hòa tan hay mùi, nên thường là một công đoạn trong chuỗi xử lý, đứng trước than hoạt tính, lọc tinh hoặc khử trùng.

Cấu tạo của Sand Filter

Một bình lọc cát thông dụng gồm các bộ phận chính sau:

• Thân bình: Phần vỏ chịu áp, thường làm bằng composite (FRP), inox hoặc thép sơn epoxy. Thân bình chứa toàn bộ vật liệu lọc và chịu áp lực khi vận hành.

• Lớp vật liệu lọc: Thường gồm cát thạch anh, đôi khi kết hợp với sỏi đỡ, than antracit hoặc mangan tùy mục đích. Đây là bộ phận trực tiếp giữ cặn.

• Lớp sỏi đỡ: Nằm dưới cùng, có hạt lớn hơn cát, giúp đỡ lớp cát phía trên và ngăn cát lọt vào hệ thống thu nước.

• Hệ thống phân phối nước đầu vào: Thường là đĩa hoặc chụp phân phối phía trên, giúp nước trải đều trên bề mặt cát, tránh xói lõm lớp lọc.

• Hệ thống thu nước đầu ra: Gồm ống trung tâm và các chụp lọc (strainer nozzle) ở đáy, cho nước sạch đi qua và giữ cát lại.

• Van điều khiển: Có thể là van tay đa ngã hoặc van tự động, dùng chuyển đổi giữa các chế độ lọc, rửa ngược và rửa xuôi.

• Đồng hồ áp: Lắp ở đầu vào và đầu ra để theo dõi chênh áp, từ đó biết khi nào cần rửa lọc.

• Đầu kết nối và van xả: Dùng để nối đường ống và xả nước rửa.

Chất lượng của bình lọc phụ thuộc vào độ bền thân bình, chất lượng cát, thiết kế hệ thống phân phối và độ chính xác của van điều khiển.

Nguyên lý hoạt động

lọc cát hoạt động dựa trên hai cơ chế chính. Thứ nhất là giữ cặn cơ học: các hạt lớn hơn khe giữa hạt cát bị chặn lại. Thứ hai là hấp phụ và lắng đọng: các hạt rất nhỏ bám vào bề mặt hạt cát khi nước chảy chậm qua các khe hẹp.

Nước thô được cấp vào bình từ phía trên, chảy xuyên qua lớp cát từ trên xuống. Cặn bị giữ dần trong các lớp cát, chủ yếu ở phần trên. Nước đã lọc đi qua lớp sỏi đỡ, vào hệ thống thu nước đáy rồi theo ống trung tâm đi ra ngoài.

Theo thời gian, cặn tích tụ khiến các khe cát bị bít dần, chênh áp giữa đầu vào và đầu ra tăng lên, lưu lượng giảm. Đây là lúc cần rửa ngược để phục hồi khả năng lọc.

Quy trình lọc của lọc cát

Quy trình vận hành thường gồm ba chế độ chính.

Chế độ lọc (Filter). Nước thô đi vào từ đỉnh bình, chảy xuống qua lớp cát và sỏi, rồi ra đầu ra theo ống trung tâm. Đây là chế độ hoạt động bình thường, kéo dài cho đến khi chênh áp tăng đến mức cần rửa.

Chế độ rửa ngược (Backwash). Van được chuyển để nước chảy ngược từ dưới lên, làm tơi và nâng lớp cát, cuốn cặn bẩn ra đường xả. Thời gian rửa ngược thường khoảng vài phút, đến khi nước xả trong lại.

Chế độ rửa xuôi (Rinse). Sau rửa ngược, nước được cho chảy xuôi từ trên xuống nhưng xả ra ngoài, giúp nén lớp cát trở lại vị trí và đẩy nốt cặn còn sót lại. Sau đó chuyển về chế độ lọc.

Một số hệ thống còn có chế độ xả đáy hoặc tuần hoàn tùy thiết kế. Với bình có van tự động, quá trình rửa được lập trình theo thời gian hoặc theo chênh áp.

Các loại lọc cát phổ biến

Phân loại theo vật liệu thân bình

Composite (FRP): Nhẹ, không gỉ, giá hợp lý, phổ biến cho hệ thống dân dụng và công nghiệp nhỏ.

Inox: Bền, đẹp, chịu áp tốt, thích hợp cho thực phẩm và môi trường yêu cầu vệ sinh. Giá cao hơn composite.

Thép sơn epoxy hoặc thép carbon: Chịu áp cao, dùng cho công trình lớn, cần lớp sơn bảo vệ chống gỉ.

Phân loại theo kiểu vận hành

Lọc áp lực (pressure lọc cát): Nước được bơm vào bình kín, lọc dưới áp lực. Gọn, phổ biến trong hệ thống cấp nước và hồ bơi.

Lọc trọng lực (gravity lọc cát): Nước chảy xuống tự nhiên qua bể hở, thường dùng ở các nhà máy xử lý nước quy mô lớn.

Phân loại theo vật liệu lọc

Cát thạch anh: Loại cơ bản, giữ cặn lơ lửng và giảm độ đục.

Đa lớp (cát, antracit, sỏi): Giữ cặn ở nhiều tầng, tăng dung tích chứa cặn và kéo dài chu kỳ lọc.

Cát mangan: Hỗ trợ xử lý sắt và mangan trong nước giếng khoan.

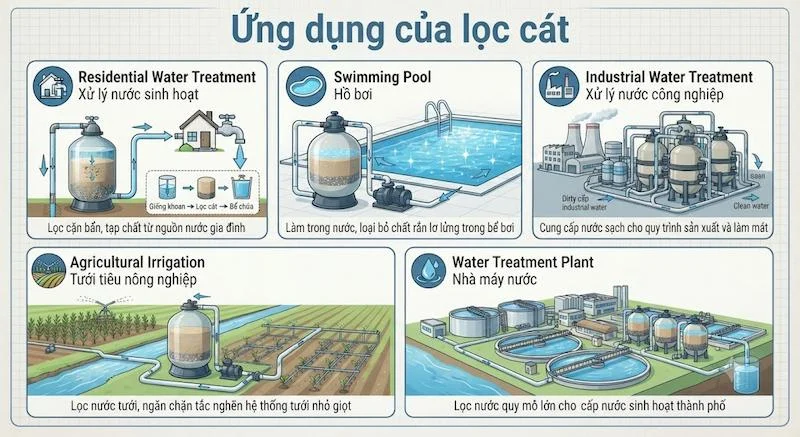

Ứng dụng của lọc cát

Nước giếng khoan và nước sinh hoạt. Giảm độ đục, cặn bùn, cát mịn trước khi qua các công đoạn xử lý khác.

Hồ bơi. Lọc cặn bẩn và giữ nước trong sạch.

Nước công nghiệp. Lọc thô trước hệ thống RO, tháp giải nhiệt, lò hơi.

Nông nghiệp và thủy sản. Lọc nước tưới, nước nuôi trồng để tránh nghẹt đầu phun.

Nhà máy xử lý nước. Là công đoạn lọc chính sau lắng, trước khử trùng.

Cách chọn lọc cát phù hợp

Xác định nguồn nước và mục đích. Nước giếng nhiều bùn, nhiễm sắt hay nước hồ bơi sẽ cần cấu hình vật liệu lọc khác nhau.

Tính lưu lượng cần xử lý. Chọn bình có công suất lọc phù hợp với nhu cầu sử dụng thực tế, tránh chọn quá nhỏ khiến lọc quá tải.

Chọn kích thước bình. Bình lớn hơn có diện tích lọc rộng, chu kỳ lọc dài hơn nhưng giá và không gian lắp đặt cũng lớn hơn.

Chọn vật liệu thân bình. Composite cho dân dụng, inox cho yêu cầu vệ sinh cao, thép cho công trình lớn.

Chọn loại van. Van tay đơn giản, rẻ. Van tự động tiện lợi, phù hợp khi muốn giảm công vận hành.

Kiểm tra áp suất làm việc. Bình phải chịu được áp lực của máy bơm và hệ thống.

Chọn đơn vị cung cấp uy tín. Nên có thông số kỹ thuật, chứng nhận và chế độ bảo hành rõ ràng.

Hướng dẫn lắp đặt cơ bản

1. Chọn vị trí bằng phẳng, thoáng, có đường xả nước rửa ngược.

2. Lắp bình, đổ lớp sỏi đỡ trước rồi đến cát, theo đúng chiều dày khuyến nghị của nhà sản xuất.

3. Lắp van điều khiển và nối đường ống vào, ra, xả.

4. Nên lắp thêm lọc chữ Y hoặc strainer phía trước để chặn cặn thô, bảo vệ van và lớp cát.

5. Rửa ngược lần đầu để loại bỏ bụi cát mịn.

6. Mở nước từ từ, kiểm tra rò rỉ và theo dõi áp suất.

Vệ sinh và bảo trì

• Rửa ngược định kỳ: Theo chênh áp hoặc theo lịch, tùy chất lượng nước đầu vào.

• Theo dõi đồng hồ áp: Chênh áp tăng rõ là dấu hiệu cần rửa.

• Kiểm tra lớp cát: Cát bị chai, vón cục hoặc hao hụt cần bổ sung hoặc thay mới, thường sau vài năm.

• Kiểm tra van và gioăng: Thay khi bị chai cứng hoặc rò rỉ.

• Vệ sinh chụp lọc và hệ thống phân phối: Đảm bảo nước chảy đều, không bị nghẽn.

Những sai lầm thường gặp

• Không rửa ngược đúng lúc: Lớp cát bít kín, nước yếu và chất lượng lọc giảm.

• Rửa ngược quá mạnh: Cát bị cuốn ra ngoài theo nước xả.

• Chọn bình quá nhỏ so với lưu lượng: Lọc quá tải, cặn lọt qua.

• Không lắp lọc thô phía trước: Cặn lớn làm hỏng van và nhanh bít lớp cát.

• Dùng cát không đạt chuẩn: Hạt không đều, nhiều bụi, nhanh vỡ vụn.

• Nhầm lọc cát với hệ thống xử lý nước hoàn chỉnh: Nó không diệt khuẩn hay loại bỏ chất hòa tan.

Câu hỏi thường gặp (FAQ)

lọc cát hoạt động như thế nào?

Nước chảy qua lớp cát, cặn lơ lửng bị giữ lại giữa các hạt cát, còn nước trong đi ra qua hệ thống thu nước ở đáy bình.

lọc cát gồm những bộ phận nào?

Gồm thân bình, lớp cát và sỏi đỡ, hệ thống phân phối và thu nước, van điều khiển và đồng hồ áp.

Khi nào cần rửa ngược lọc cát?

Khi chênh áp giữa đầu vào và đầu ra tăng rõ hoặc lưu lượng giảm. Nhiều hệ thống cũng rửa theo lịch cố định.

lọc cát có lọc được nước uống không?

Không nên xem đây là thiết bị xử lý nước uống. Nó chủ yếu giảm cặn và độ đục, cần kết hợp các công đoạn khác như lọc tinh và khử trùng.

Sand filter khác strainer thế nào?

Strainer giữ cặn thô bằng lưới, còn lọc cát giữ cặn mịn hơn nhờ lớp cát. Hai thiết bị thường dùng kết hợp, strainer đứng trước để bảo vệ lọc cát.

Kết luận

Sand filter là thiết bị lọc cặn lơ lửng hiệu quả, cấu tạo gồm thân bình, lớp cát và sỏi đỡ, hệ thống phân phối và thu nước, van điều khiển cùng đồng hồ áp. Thiết bị hoạt động theo nguyên lý giữ cặn trong khe cát, và duy trì hiệu quả nhờ chu trình lọc, rửa ngược, rửa xuôi sand filter.
